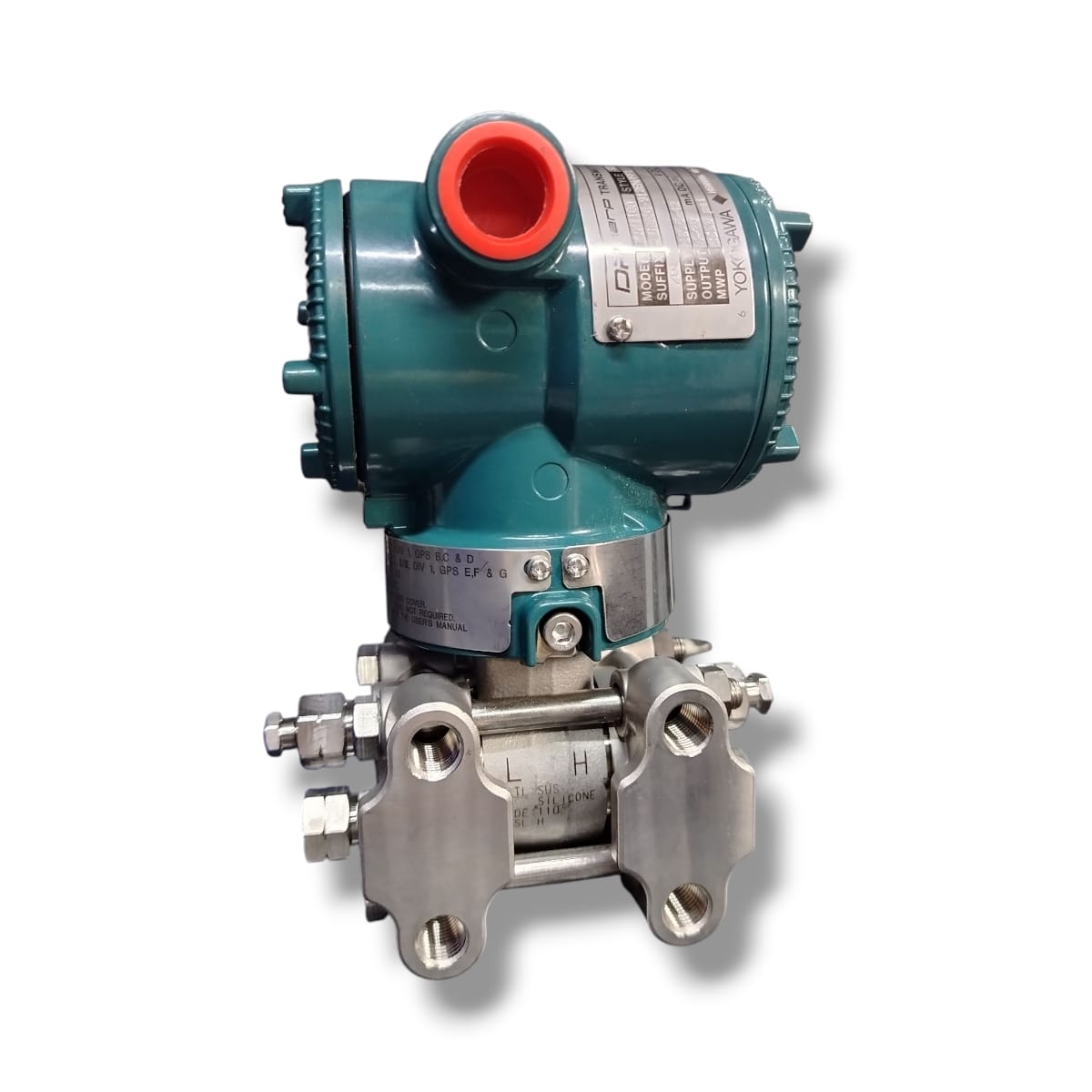

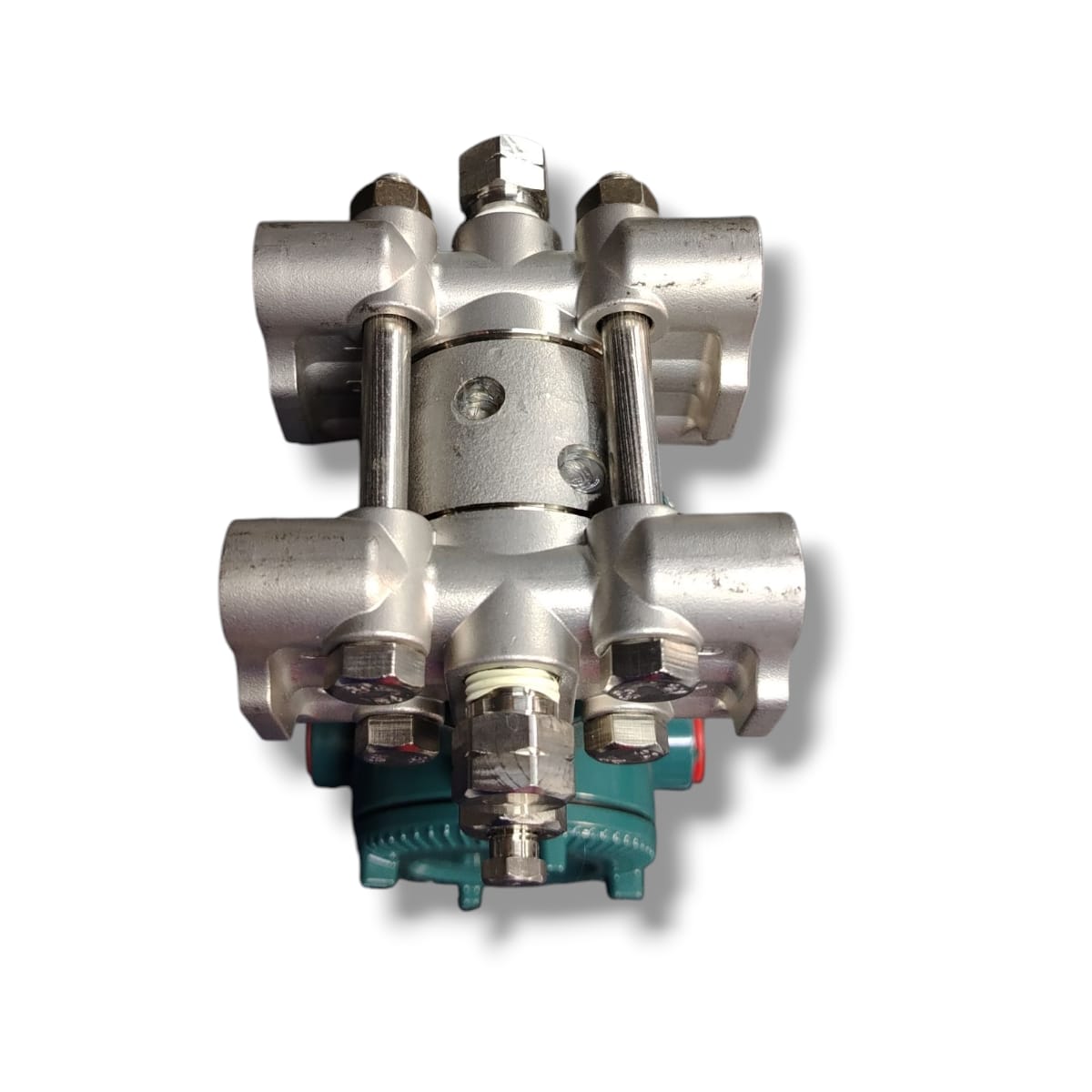

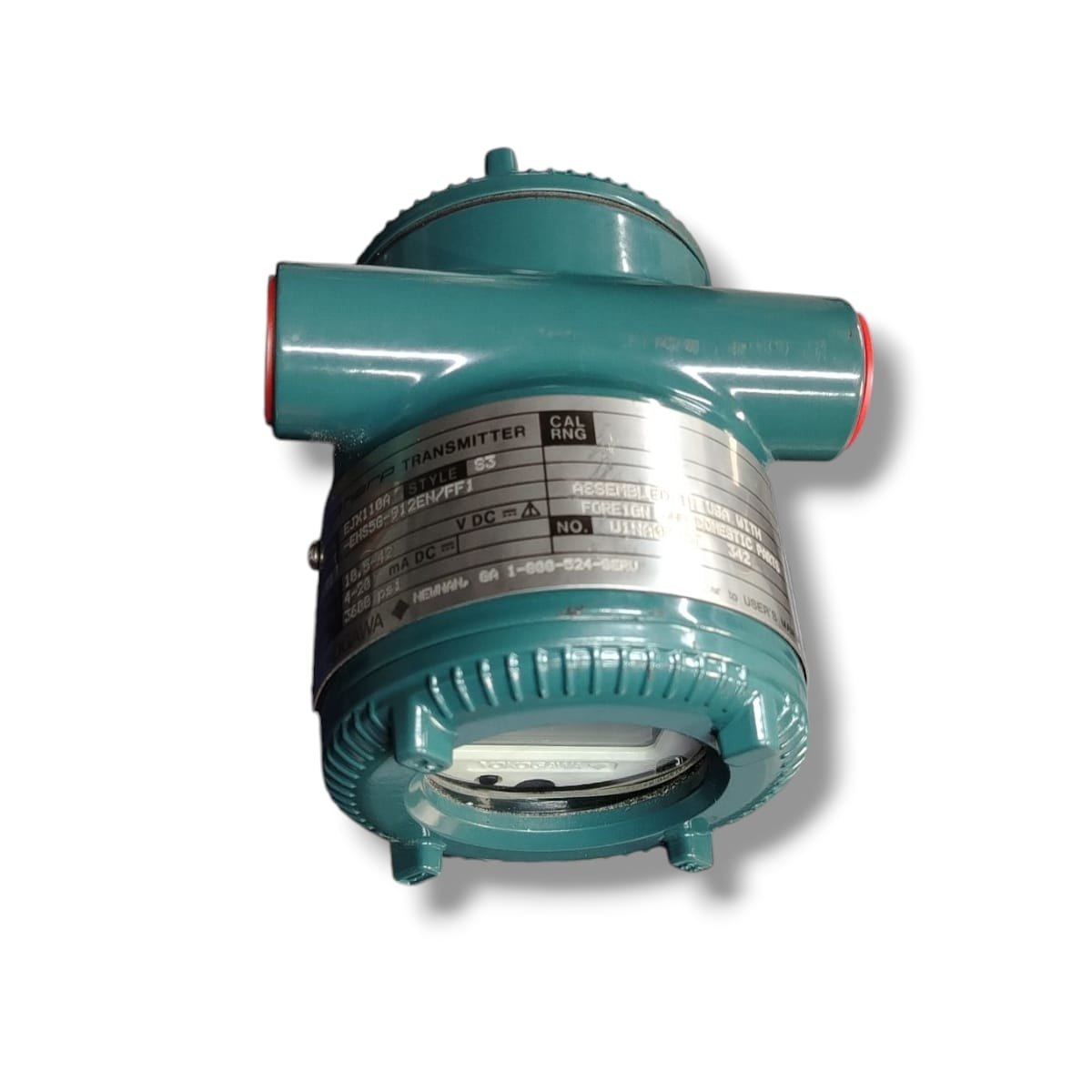

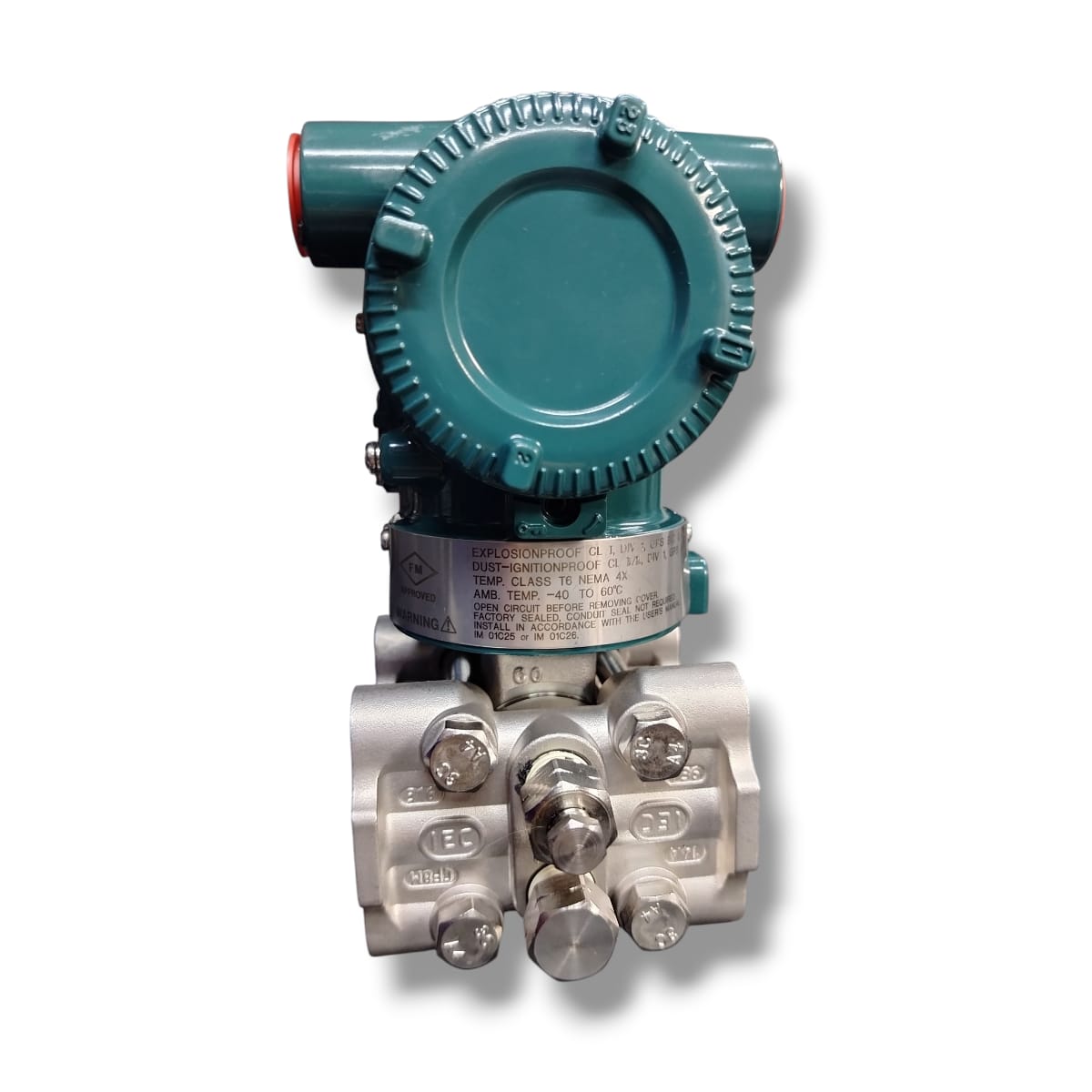

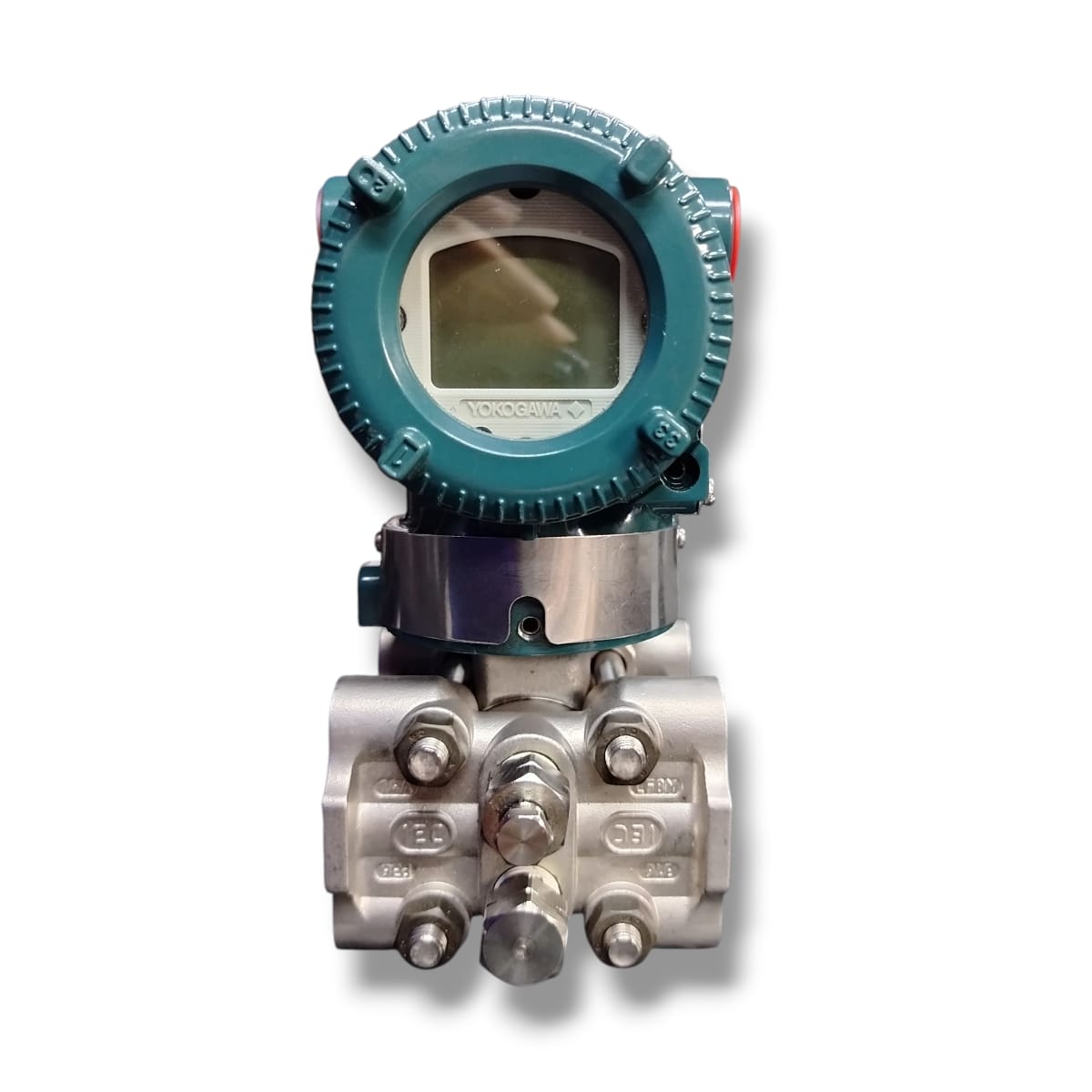

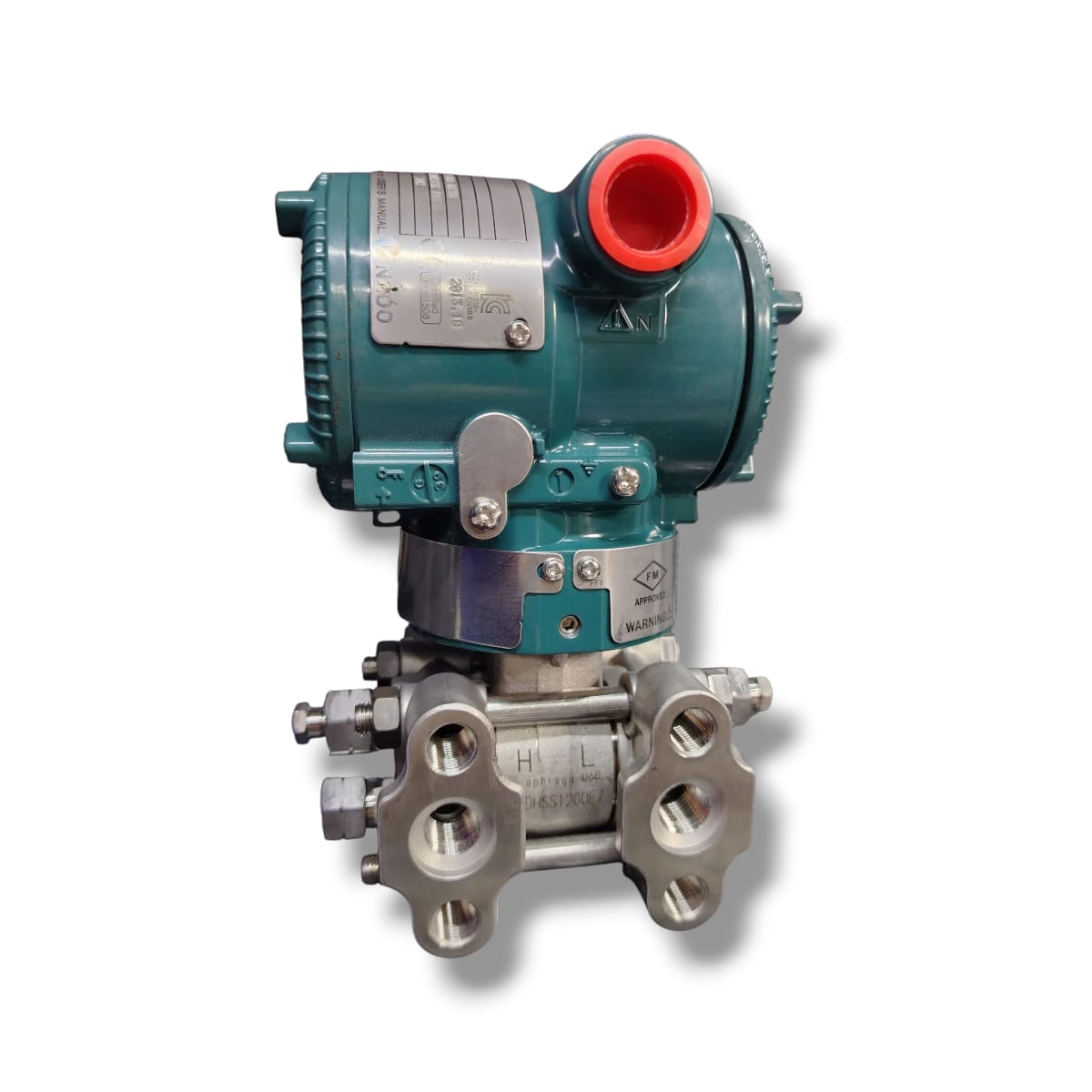

YOKOGAWA EJX110A TRANSMISOR DE PRESIÓN

YOKOGAWA EJX110A TRANSMISOR DE PRESIÓN

El EJX110A es un transmisor de presión diferencial de alto rendimiento de Yokogawa, con sensor resonante de silicio monocristalino. Está diseñado para medir líquidos, gases o vapor, y puede usarse también para nivel, densidad y presión estática. Emite una señal estándar de 4-20 mA DC proporcional a la presión diferencial medida, con opciones de comunicación digital (BRAIN, HART) o protocolos como FOUNDATION Fieldbus y PROFIBUS PA. Incluye diagnóstico avanzado, ajuste remoto de rango y alarma de alta/baja presión como opciones
Tiene rangos de medición muy amplios que van desde valores muy bajos (por ejemplo algunos mbar o inH₂O) hasta rangos altos de presión diferencial en MPa, dependiendo de la cápsula (tipo “capsule code” F, L, M, H, V). La precisión típica es alrededor de ±0.04 % del span. Existe opción con precisión mejorada (~±0.025 %) en ciertas versiones.

El tiempo de respuesta para señal de presión diferencial es de aproximadamente 90 ms cuando el amortiguamiento (damping) está en cero, más un “dead time” nominal de unos 45 ms. El efecto de temperatura ambiente se especifica como contribución de error pequeño, basado en el span y el valor límite superior de rango.
Opera en ambiente de temperatura desde -40 °C hasta +85 °C como rango normal, si tiene indicador local la parte mecánica y la electrónica puede estar limitada a cerca de -30 °C hasta +80 °C. Temperatura del proceso medida hasta aproximadamente +120 °C. Soporta humedad relativa de 0 a 100 % RH
Tiene límites de presión máxima de trabajo (MWP) elevados dependiendo de los materiales de las partes húmedas y la cápsula. Por ejemplo para algunas cápsulas/materiales puede ser hasta 25 MPa, mientras que otras versiones tienen menor límite. Los materiales de la cápsula y diafragma pueden ser acero, Hastelloy, o aleaciones resistentes, seleccionables conforme al ambiente de proceso.
La señal de salida estándar es 4-20 mA DC. Puede configurarse con salida lineal o con raíz cuadrada (square root) para aplicaciones de flujo. Se superpone comunicación digital (HART o BRAIN). También incorpora funciones de diagnóstico local, ajuste de rango remoto, alarma de alto/bajo, salida de estado opcional. Tiene indemnizaciones por temperatura, efectos de presión estática, vibración, etc.
El EJX110A en su configuración estándar (no Fieldbus/PB-PA) está certificado conforme a SIL2 de TÜV para seguridad funcional. Dispone de versiones compatibles con certificados para áreas peligrosas, normas de seguridad eléctricas, materiales conformes con estándares como NACE si se solicita.

EQUIPO NUEVO
