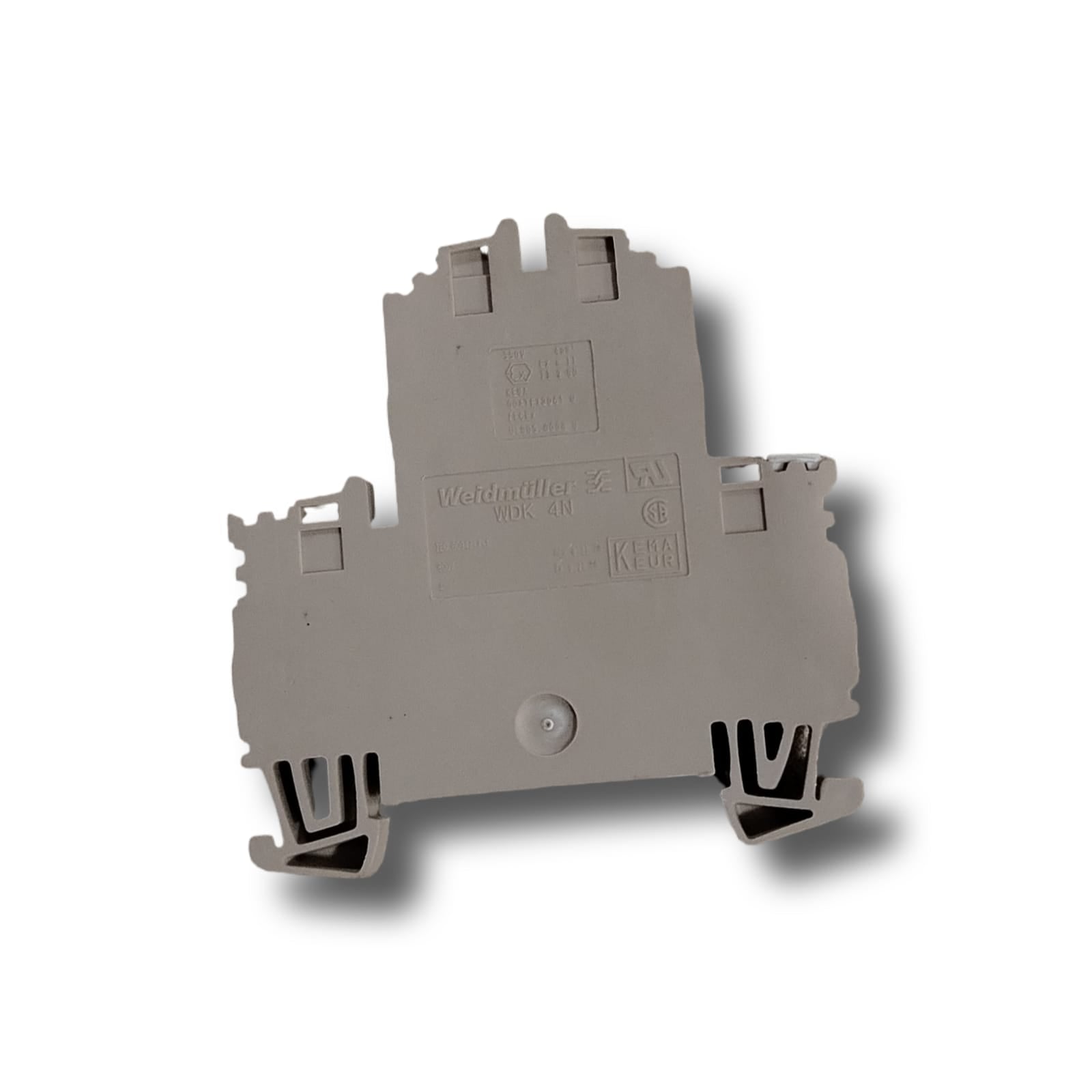

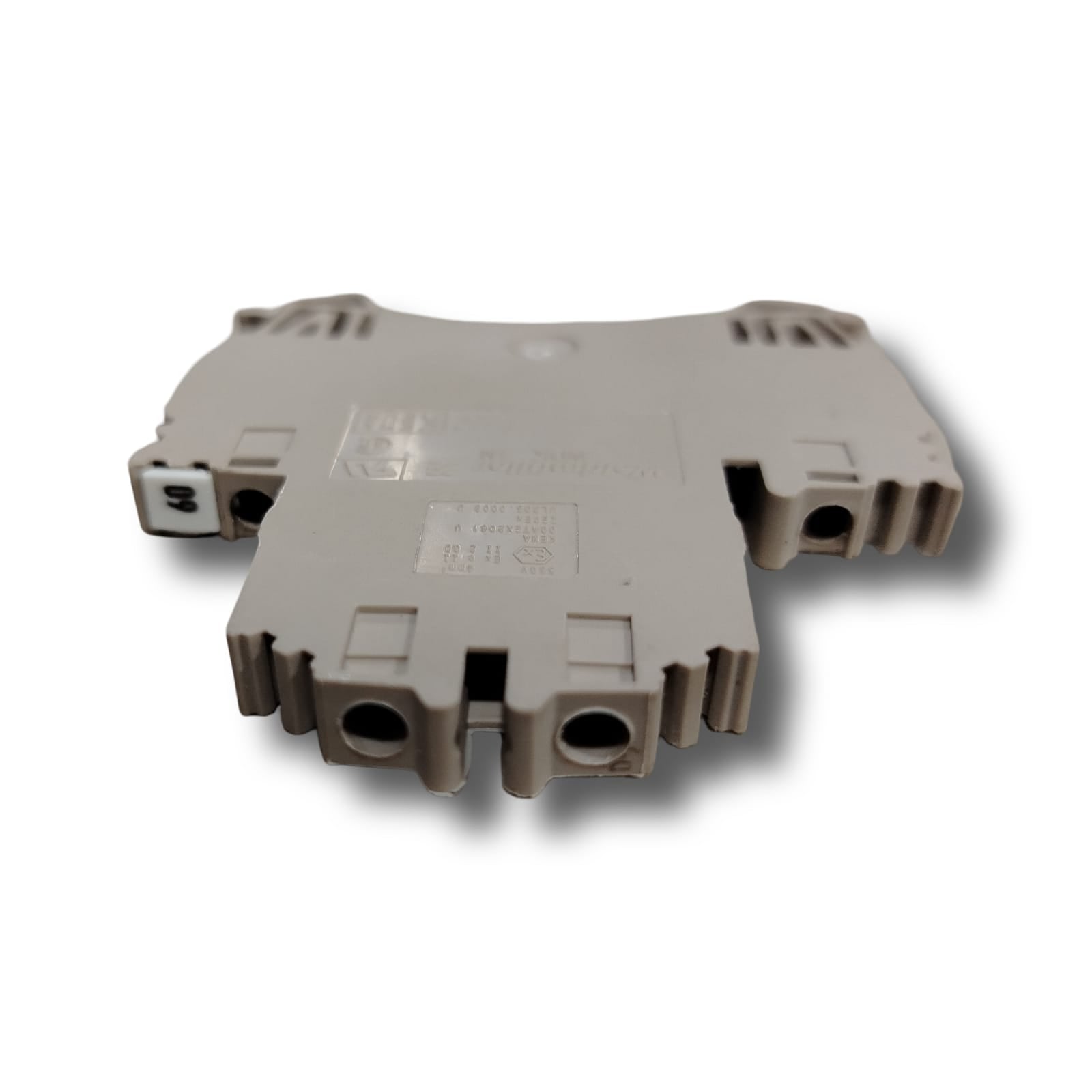

WEIMULLER WDK 4N

WEIDMÜLLER WDK 4N

Borne de paso modular de doble piso para montaje en riel DIN (Double-Tier Terminal Block / Feed-Through Modular Terminal), número de parte o serie WDK 4N (Componente de alta densidad y conectividad eléctrica desarrollado por Weidmüller. Diseñado específicamente para duplicar la capacidad de cableado en la mitad del espacio de espacio físico, optimizando la distribución de lazos de instrumentación, señales de control y alimentación en tableros eléctricos compactos y gabinetes de automatización). Equipo en condición Usada (Surplus Industrial Recuperado / Clean Stock) disponible en stock para entrega inmediata en CDMX y zonas cercanas.

El borne WDK 4N representa la solución de ingeniería ideal para proyectos donde el espacio dentro del gabinete es crítico. Al incorporar dos niveles de conexión independientes y aislados galvánicamente en un solo cuerpo vertical de apenas 6.1 mm de ancho, permite interconectar hasta el doble de conductores de señal en comparación con un borne de paso convencional.

Equipado con la legendaria tecnología de conexión por tornillo de acero con horquilla de sujeción (Clamping Yoke), proporciona una fuerza de apriete uniforme y de alta resistencia al aflojamiento por vibración estructural. Su chasis exterior está fabricado en Wemid, un termoplástico autoextinguible de alta ingeniería que no propaga la flama y soporta altas temperaturas de operación sin deformarse, asegurando un rendimiento estable en las plantas de manufactura del Valle de México.

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Bloque de terminales modular de doble nivel (Doble piso).

Modelo de catálogo / Serie: WDK 4N (Gama original de la familia W-Series de Weidmüller bajo la norma internacional IEC 60947-7-1).

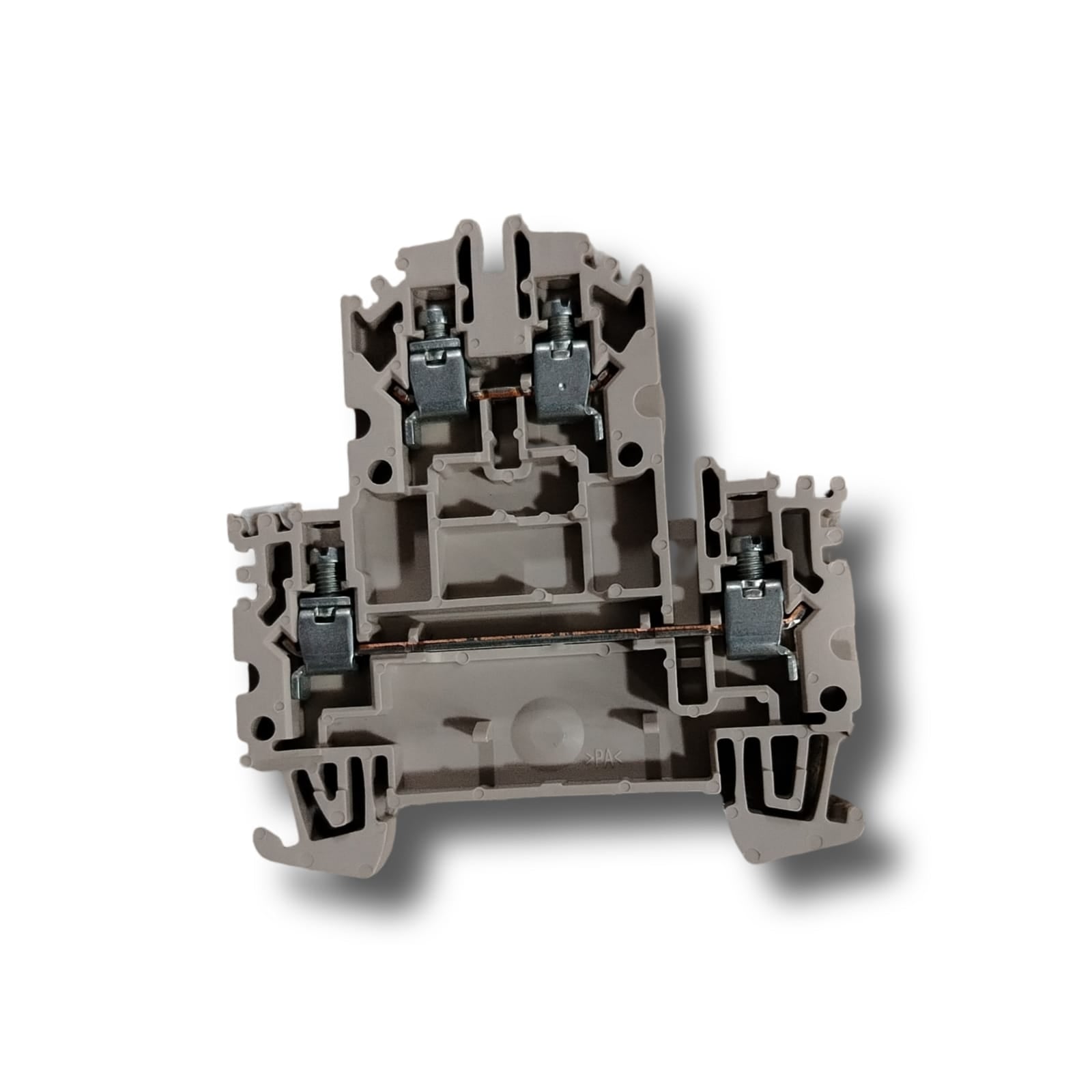

Configuración interna: Dos niveles de paso independientes (piso superior y piso inferior) sin conexión eléctrica entre ellos, optimizando la separación de señales.

Tecnología de conexión: Conexión por tornillo endurecido M3 con horquilla de sujeción de seguridad (Clamping Yoke).

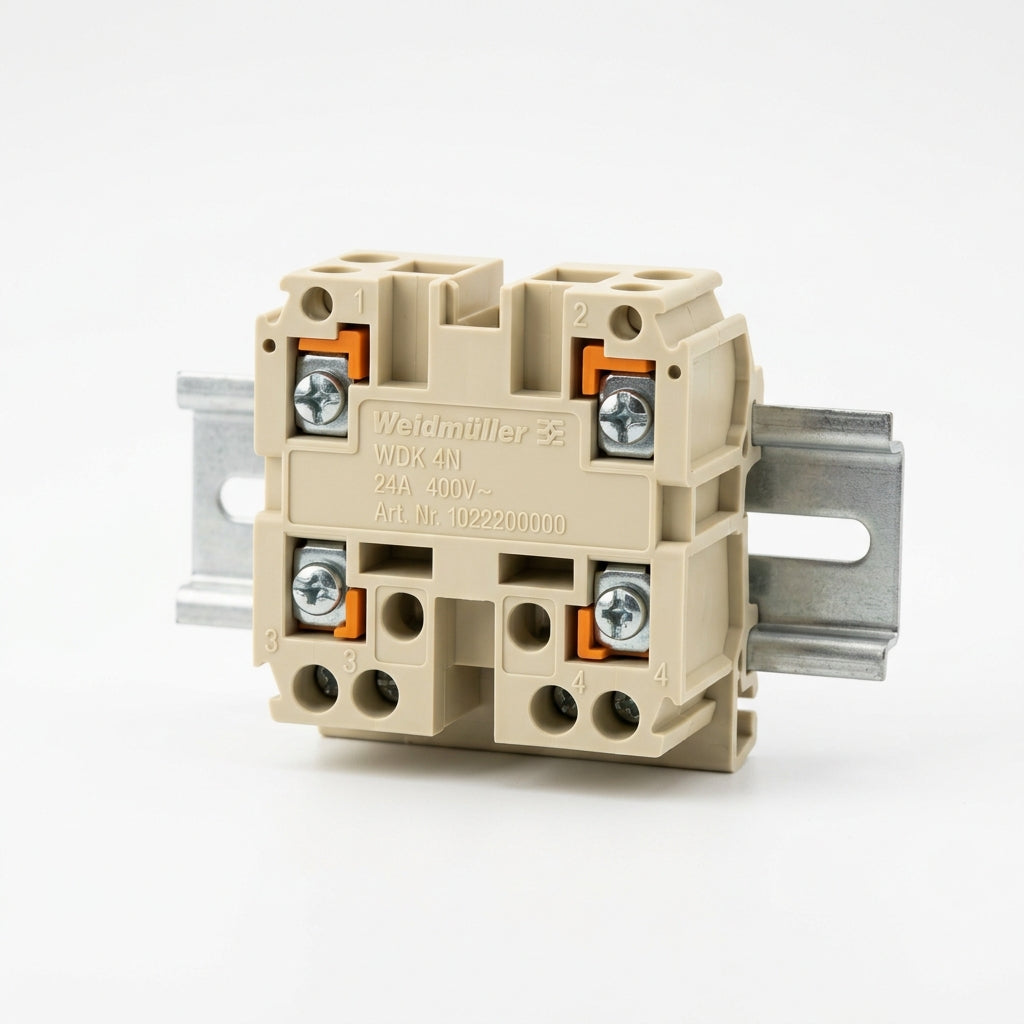

Tipo de montaje: Acoplamiento por presión directa sobre riel DIN simétrico de 35 mm (TS 35).

Rango de sección de conductor (Wire Size):

Sección nominal: 4 $mm^2$.

Rango de sujeción de cable: Desde 0.5 $mm^2$ hasta 6 $mm^2$ (Acepta calibres de 26 a 10 AWG / nominal 12 AWG).

Parámetros eléctricos nominales (según IEC):

Voltaje nominal: 800 V en corriente alterna o directa (Excelente rigidez dieléctrica para separar fases o voltajes de control diferentes).

Corriente nominal: 32 A (Conducción robusta con baja resistencia de contacto).

Tensión disruptiva de impulso nominal: 8 kV.

Material del cuerpo aislante: Wemid (Termoplástico superior libre de halógenos, clasificado con retardante de flama UL 94 V-0 y temperatura límite de trabajo continuo de 120°C).

Dimensiones físicas compactas: Ancho de 6.1 mm × Largo de 60 mm × Alto de 63.2 mm (montado en riel TS 35). Dispone de ranuras en ambos pisos para la inserción de marcadores de cables y puntos de prueba para multímetro.

ESPECIFICACIONES DE CONDICIÓN DEL EQUIPO

Condición: Usada y Verificada (Surplus Industrial Limpio — Laboratorio Comprobado).

Proceso de recuperación: Estos bornes de doble piso Weidmüller WDK 4N fueron recuperados de manera profesional y limpia de tableros de control y automatización industrial que pasaron por procesos de reingeniería, actualización de sistemas o desmantelamiento programado.

Inspección de laboratorio: Cada pieza ha sido sometida a un riguroso proceso de limpieza por soplado a presión, desengrasado dieléctrico y verificación física en nuestro taller para asegurar que el chasis de Wemid se encuentra al 100% íntegro (sin fisuras, roturas en las pestañas inferiores de acoplamiento al riel ni deformaciones por sobrecalentamiento).

Validación mecánica: Se comprobó mecánicamente que las roscas y los tornillos prisioneros de los cuatro puntos de conexión corren de forma suave y libre, garantizando que fijarán el nuevo cableado con una conductividad galvánica óptima e idéntica a una pieza nueva.

Nota: Al ser componentes de surplus usado comercializados por piezas individuales o lotes, no se incluyen de manera base accesorios como tapas finales (End plates) o puentes de interconexión transversal, a menos que se soliciten por separado de acuerdo a existencias.

DISPONIBILIDAD Y LOGÍSTICA

Stock: Disponible en nuestro almacén central para atención inmediata en CDMX y zonas cercanas a la CDMX.

Logística local: Coordinamos despachos express inmediatos para recolecciones locales en nuestras instalaciones o entregas programadas el mismo día en las principales zonas de ensamble de tableros y manufactura del Valle de México (Vallejo, Parque Industrial Naucalpan, Tlalnepantla, Cuautitlán Izcalli, Iztapalapa, Parque Industrial Lerma-Toluca, etc.). Realizamos envíos rápidos asegurados a toda la república mexicana bajo rigurosos esquemas de embalaje industrial reforzado antichoque.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos este lote de bornes de doble nivel Weidmüller WDK 4N con una póliza de garantía por escrito contra fallas mecánicas en los tornillos de sujeción, roscas barridas o defectos ocultos en el aislamiento del cuerpo de Wemid, asegurando la máxima confiabilidad para la distribución de tus señales.

Facturación: Emisión inmediata de facturas deducibles (CFDI v4.0) de total conformidad con las normativas fiscales vigentes del SAT. Contamos con opciones de crédito comercial para tableristas, contratistas eléctricos, integradores de sistemas de automatización y departamentos de mantenimiento industrial con cuenta activa.

¿Estás reduciendo las dimensiones de tus gabinetes de control en la CDMX, te quedaste sin espacio en las regletas del PLC y requieres bornes de doble piso originales Weidmüller de alta calidad, o necesitas reemplazar refacciones dañadas sin pagar los altos costos del hardware nuevo de paquete? Nosotros tenemos la solución.
