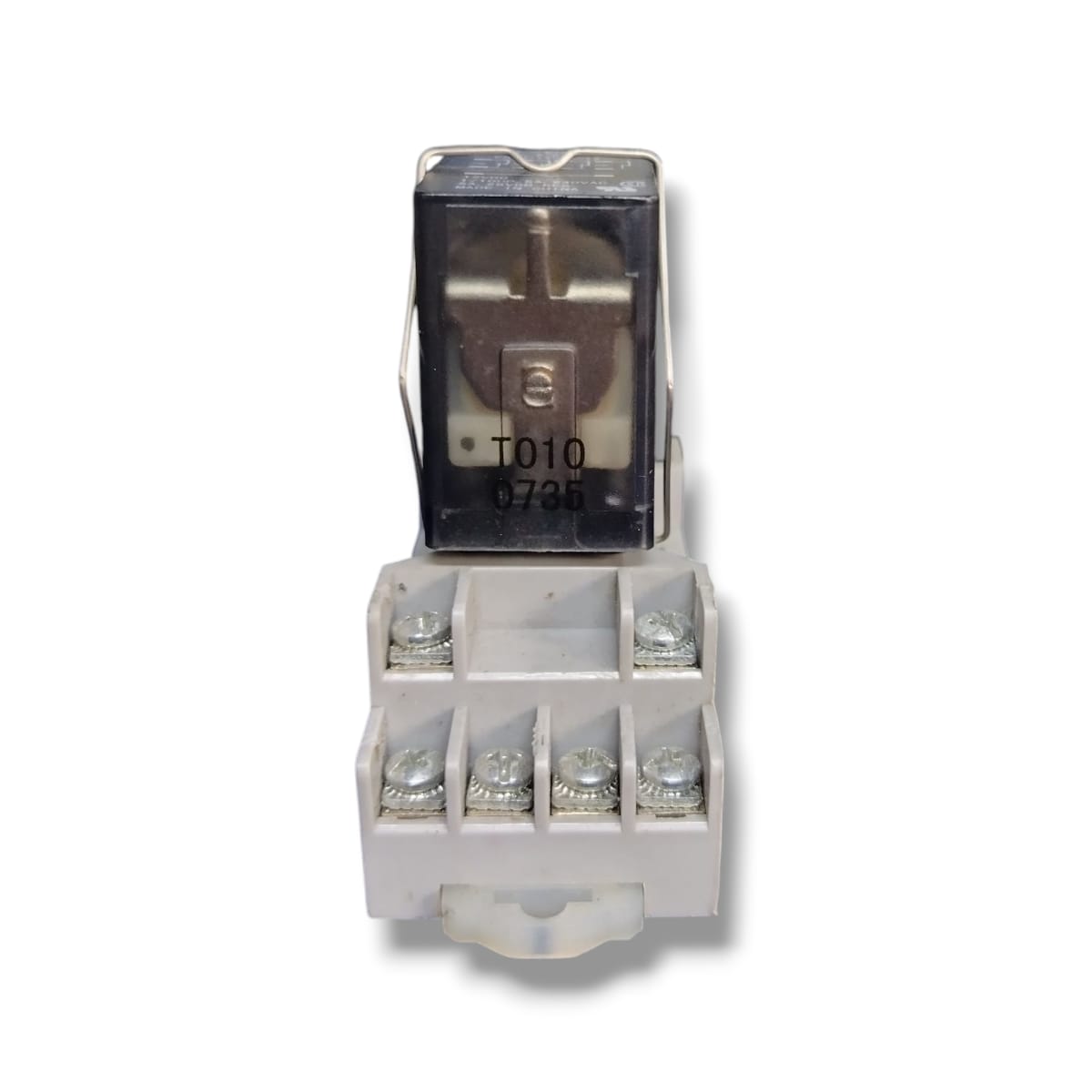

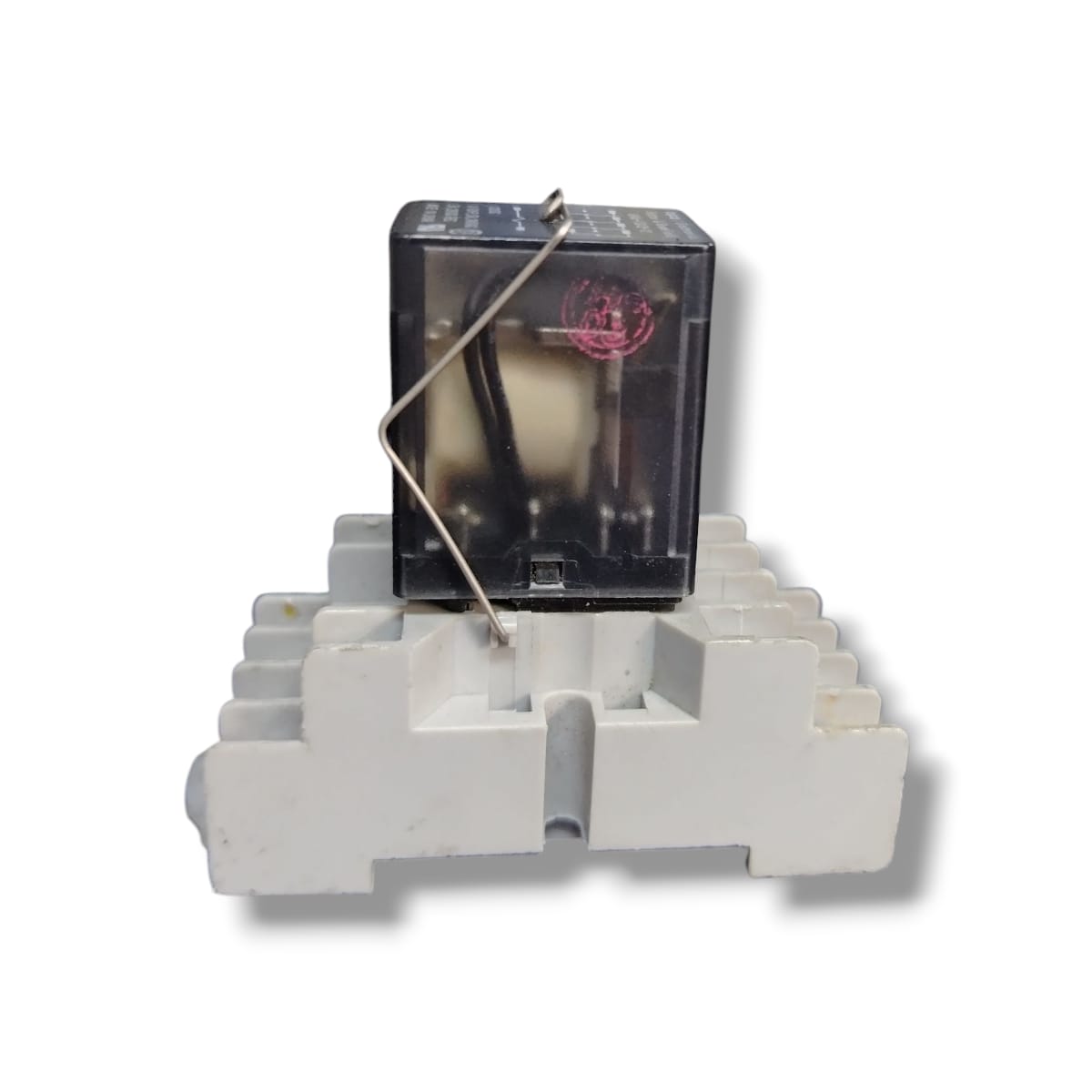

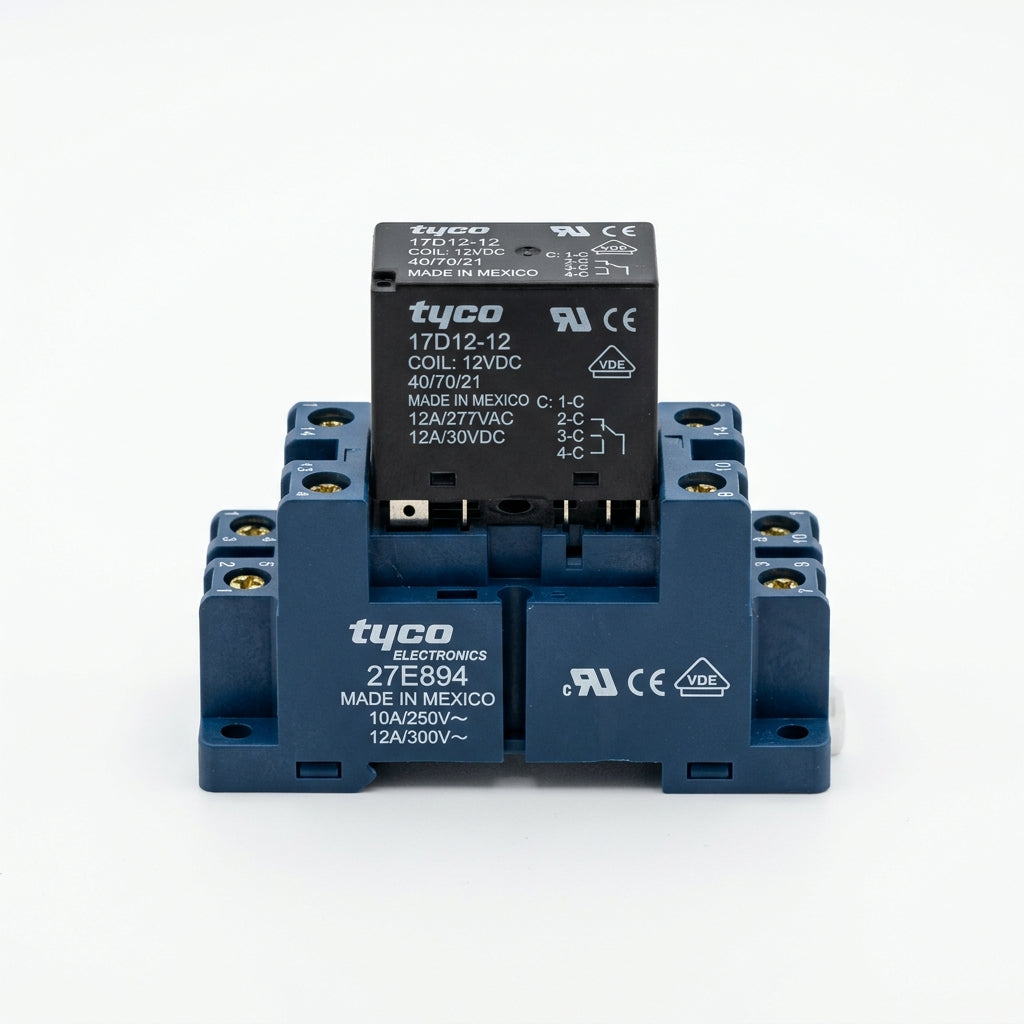

TYCO 27E894+17D12-12 RELEVADOR

TYCO 27E894+17D12-12 RELEVADOR

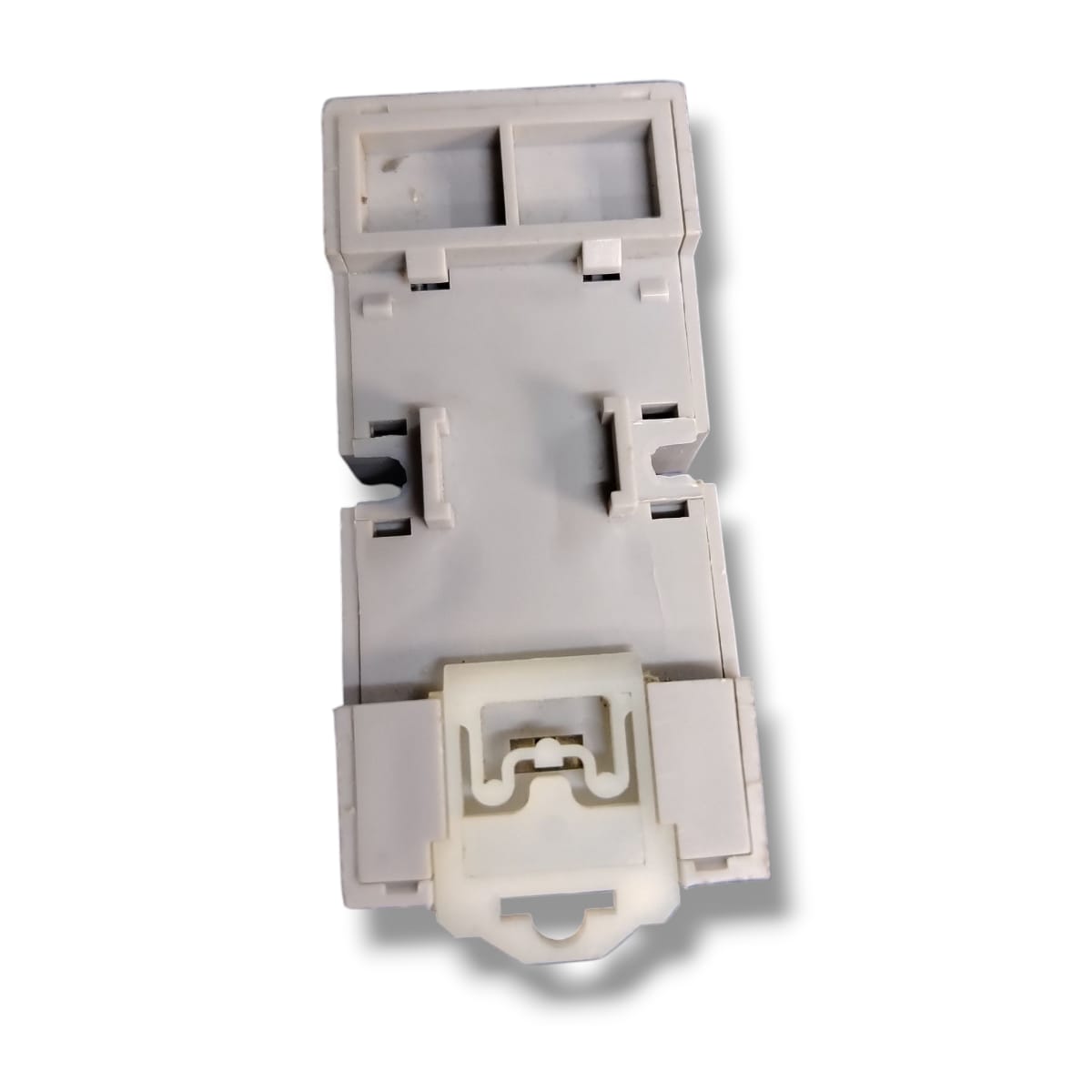

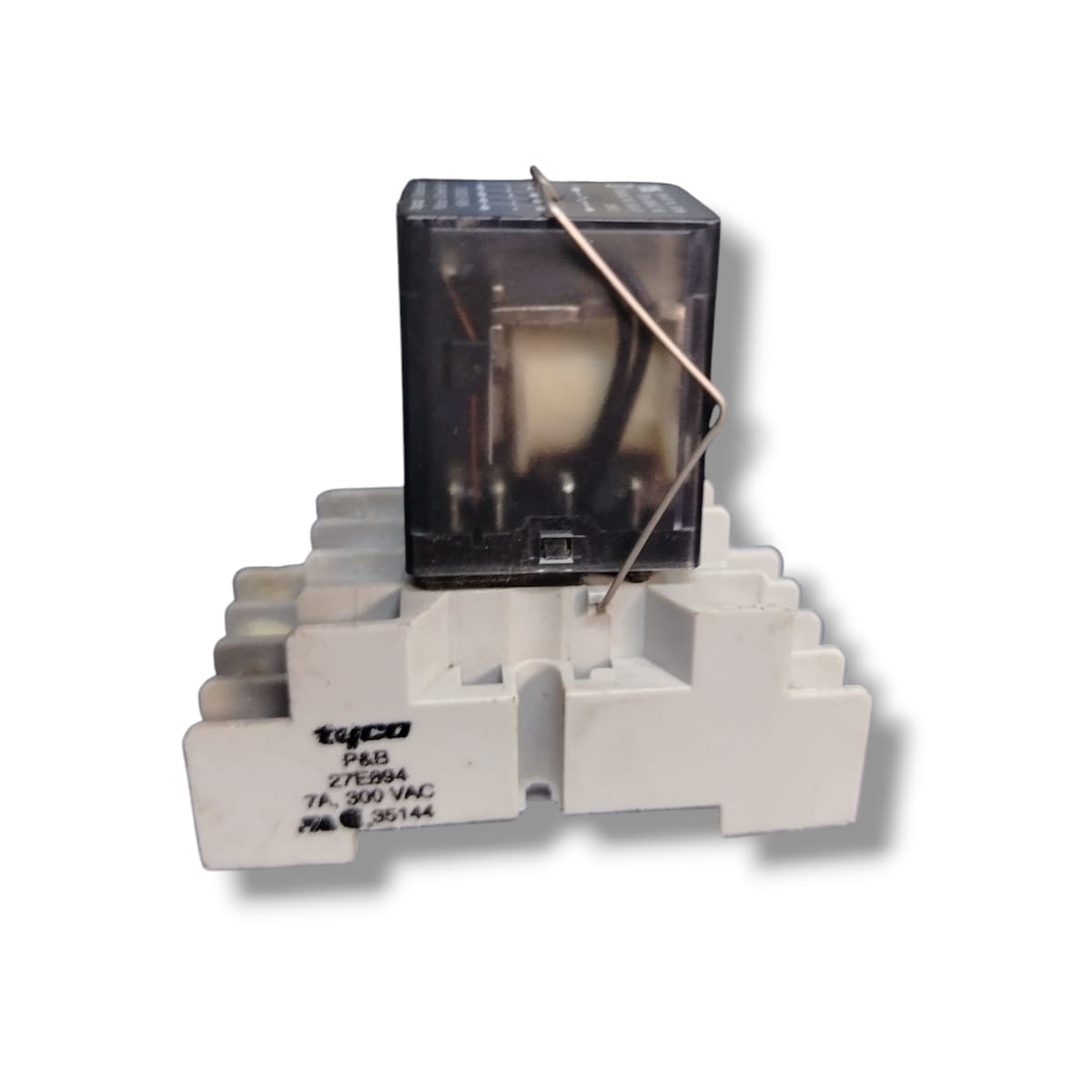

El modelo 27E894 es un zócalo (socket) para relés, fabricado por Potter & Brumfield (Tyco / TE Connectivity). Servidor como accesorio mecánico para montar relés de las series KHA, KHS y PT.

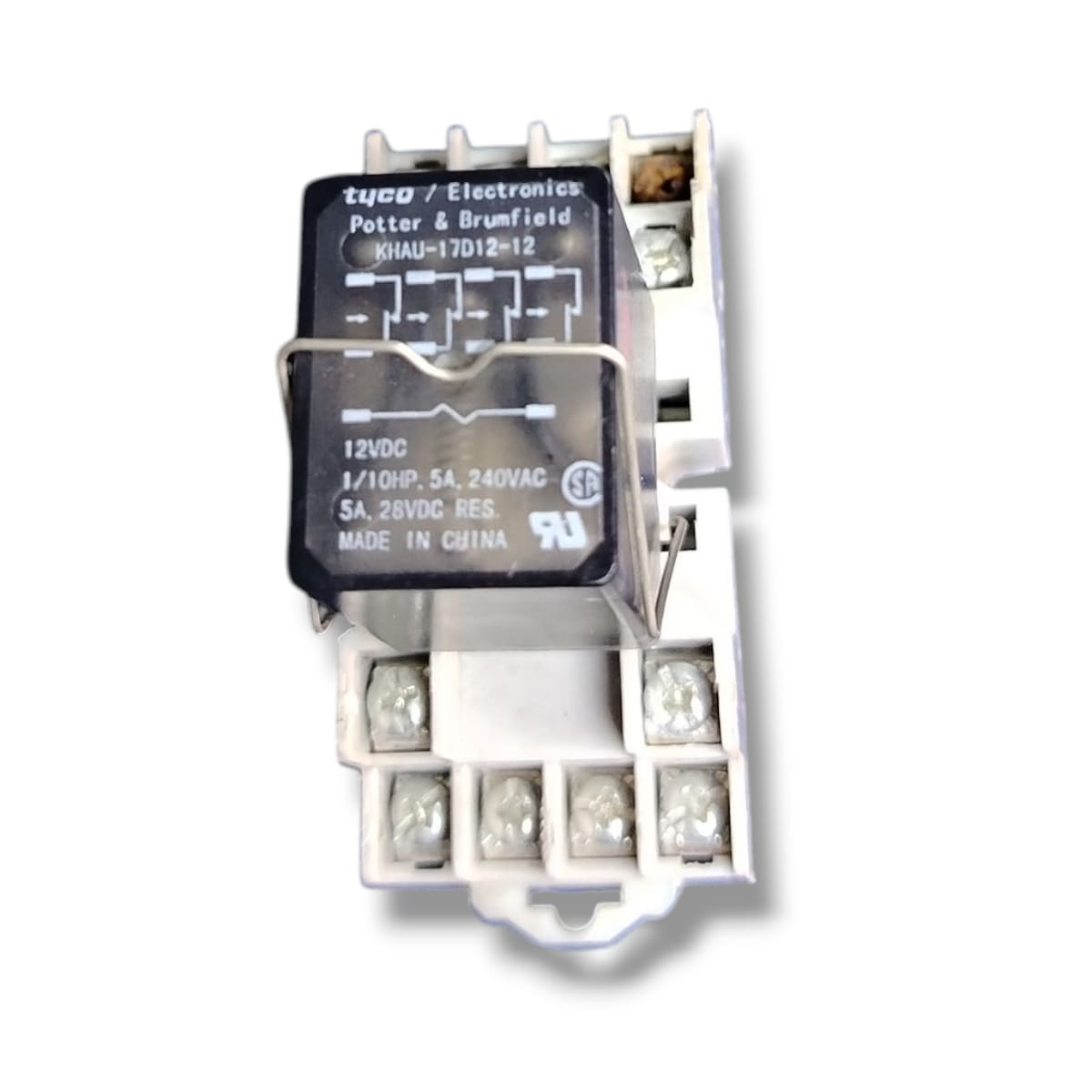

El modelo KHAU-17D12-12 es un relé de propósito general (general-purpose relay) de la serie KHAU (Tyco / TE), de la categoría de multicontactos secos (“dry circuit”), con bobina de 12V DC.

Corriente nominal de contacto: 5 A para cargas resistivas.

Disposición de contactos: 4 contactos tipo “Form C” (4PDT) ‒ cuatro polos, cada uno con contacto normalmente abierto y normalmente cerrado.

Voltaje de la bobina: 12 V DC.

Resistencia de la bobina: aproximadamente 160 ohms.

Potencia de la bobina: ~ 0.9 W a 12 V DC.

Aislamiento inicial entre contactos bobina/contactos abiertos: valores típicos de varios cientos a miles de voltios, según estándar del relé.

Zócalo de 14 pines.

Material de construcción: poliéster reforzado con fibra de vidrio (glass-filled polyester).

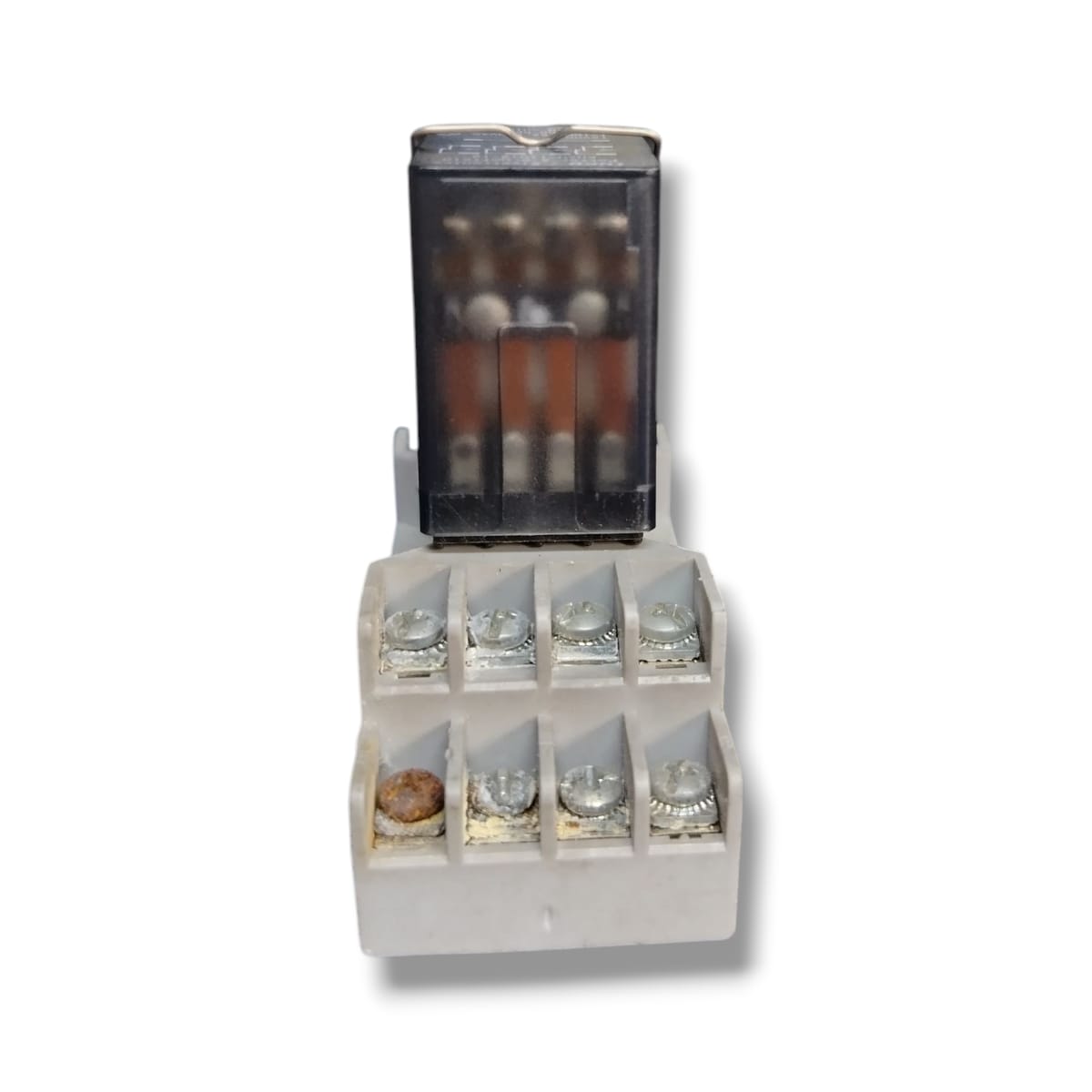

Terminales de tornillo (screw terminals).

Calificación de corriente soportada: hasta 5 A

Tensión máxima de operación del zócalo: 240 VAC

Compatible con relés de las series KHA, KHS y PT

El relé KHAU-17D12-12 tiene tiempo típico de operación (operate time) alrededor de 13 milisegundos al voltaje nominal, sin contar rebotes; tiempo de liberación (release time) alrededor de 6 ms.

Rango de temperatura de operación: el relé admite temperaturas típicas entre ‒45 °C y +70 °C.

Zócalo también pesa ~ 45 g

El zócalo 27E894 cuenta con aprobaciones UL, CSA, con numeración de archivo E22575 (UL), LR15734 (CSA).

El relé KHAU-17D12-12 también cumple estándares de relés clasificados para circuito seco (“dry circuit”) y uso general, con aislamiento entre componentes de acuerdo a normas.

EQUIPO USADO FUNCIONANDO
