TELEMECANIQUE LRD- 07 CONTACTOR RELÉ TÉRMICO DE SOBRE CARGA

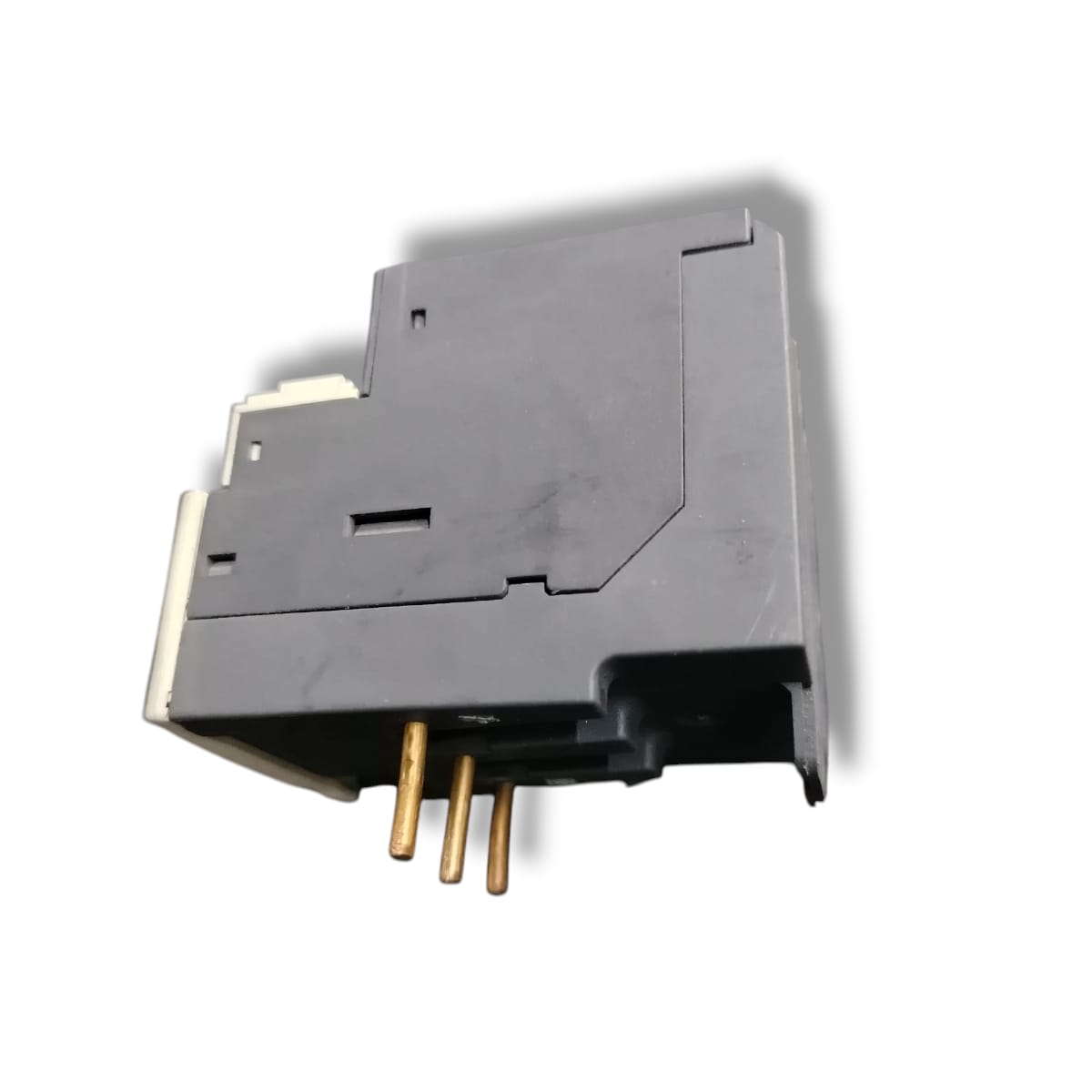

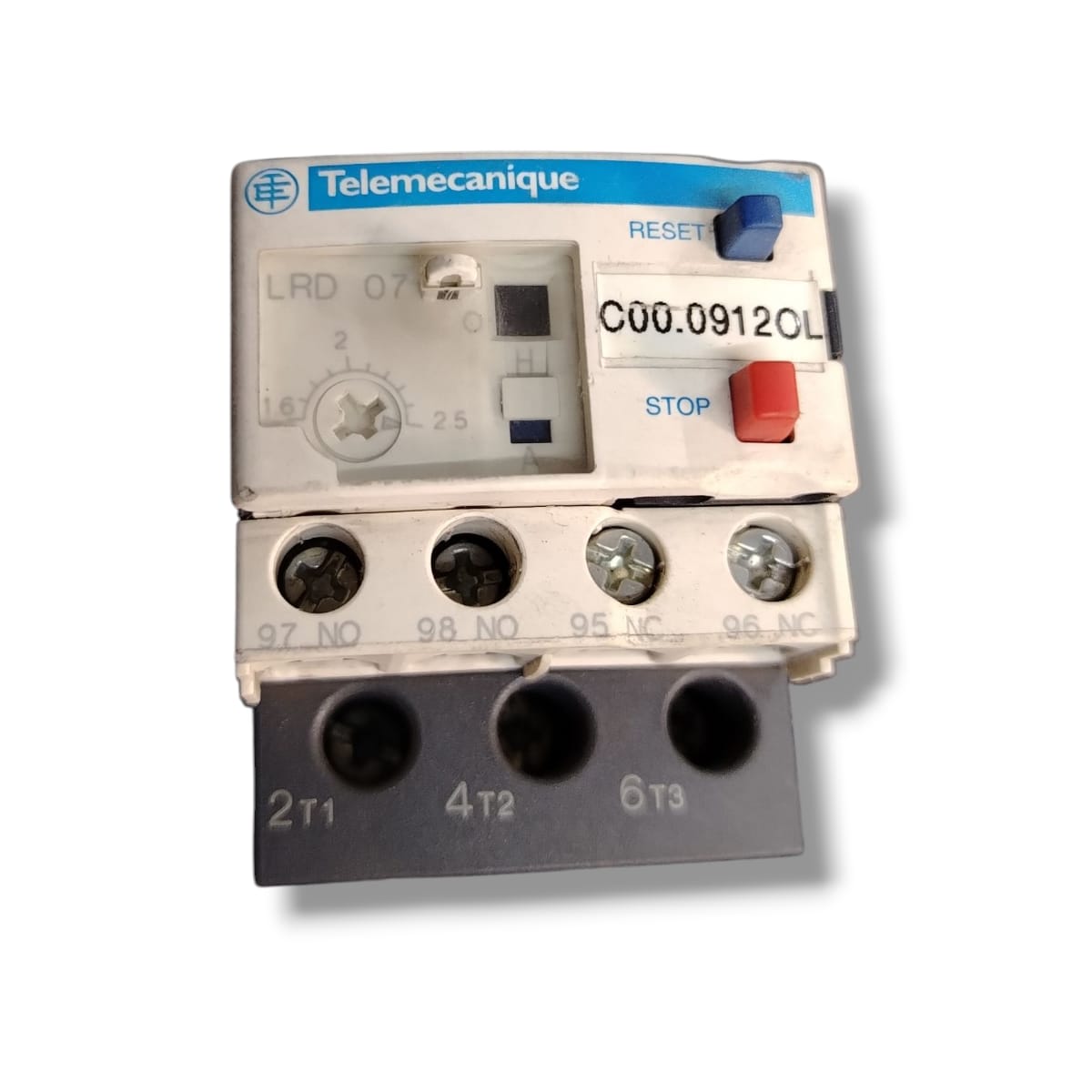

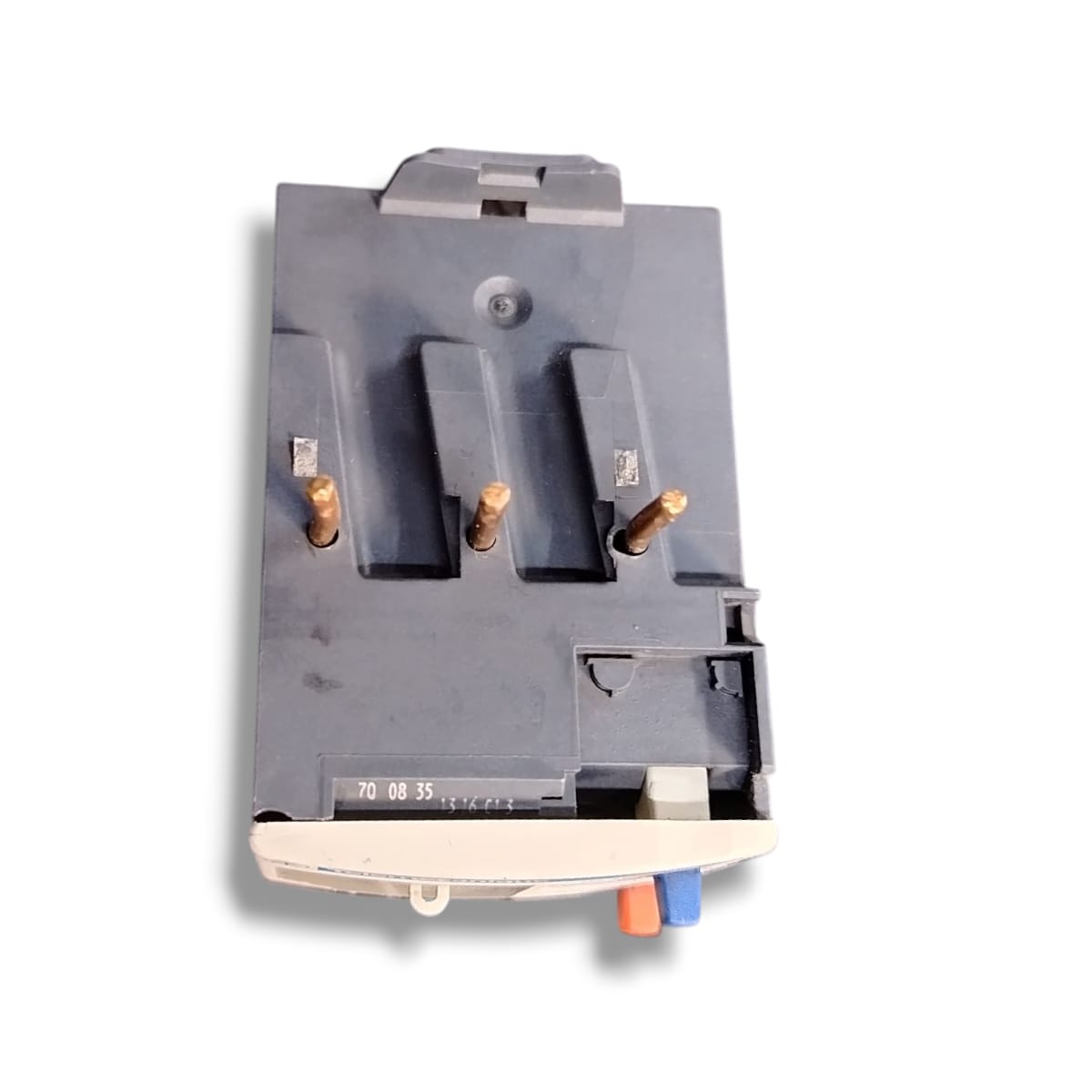

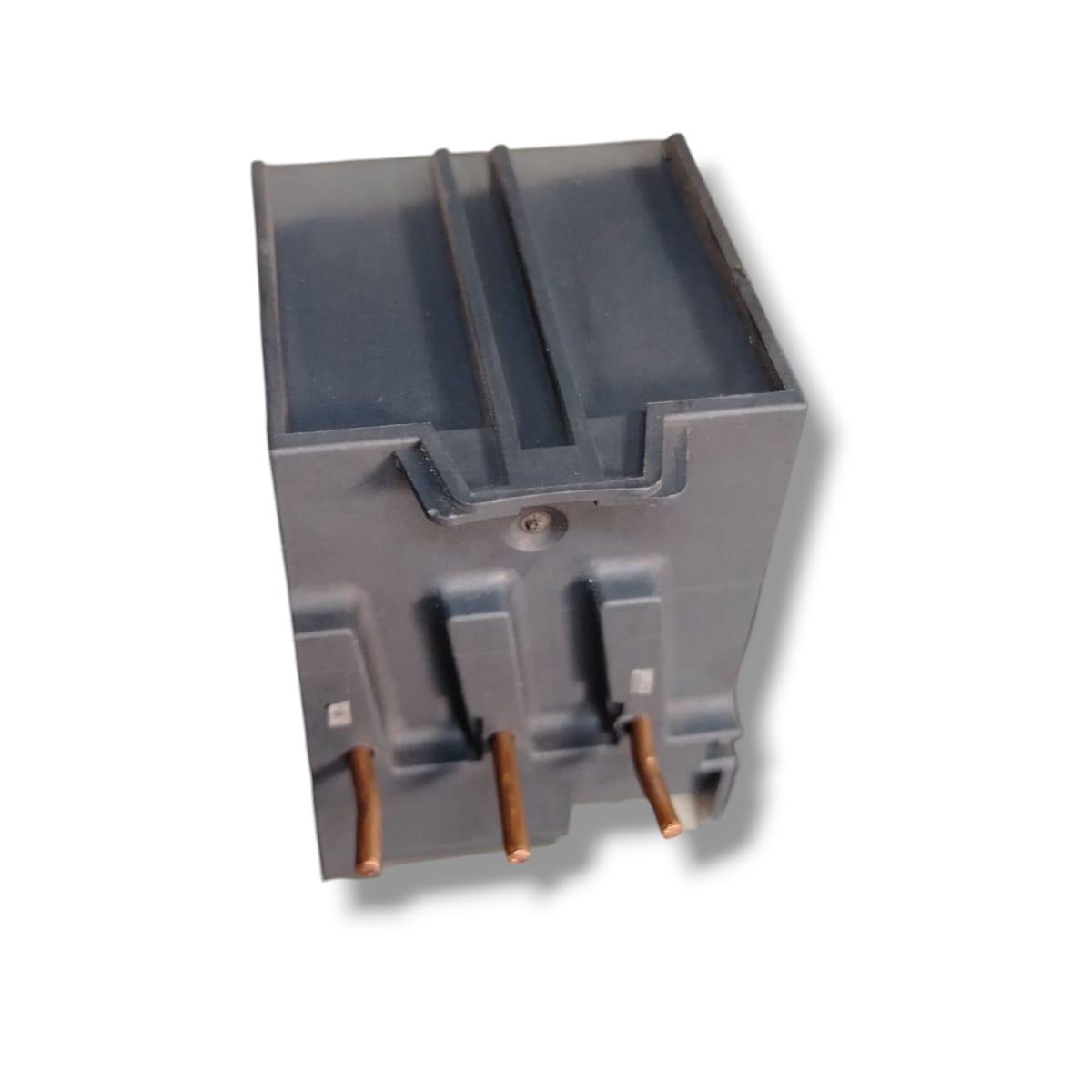

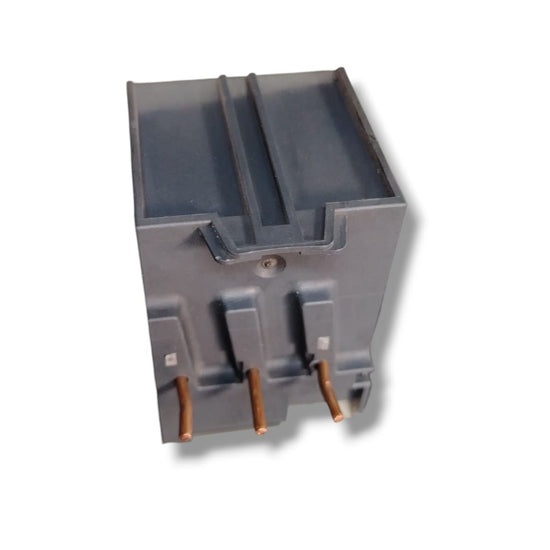

TELEMECANIQUE LRD-07 relé térmico de sobrecarga

Tipo: Relé térmico de protección diferencial (TeSys LRD) para motores

Compatibilidad: Montaje directo bajo contactores LC1D09 a LC1D38

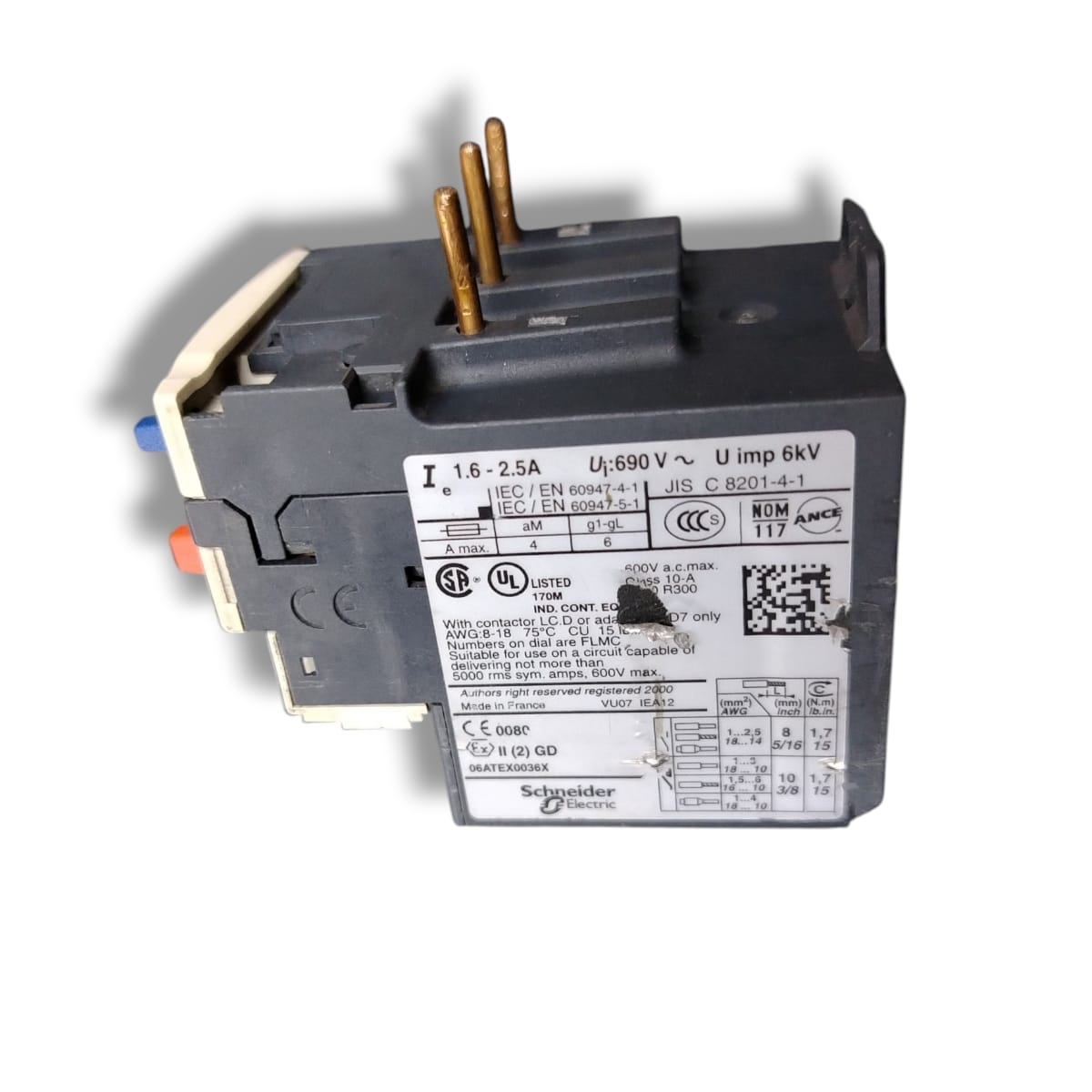

Rango de ajuste: 1,6 a 2,5 A

Clase de disparo: Clase 10A, según IEC 60947‑4‑1

Tensión de aislamiento (Ui):

690 V (IEC 60947‑4‑1)

600 V (UL y CSA)

Frecuencia de red: 0 a 400 Hz

Montaje: Bajo contactor o mediante riel DIN / placa (con accesorios)

Terminales:

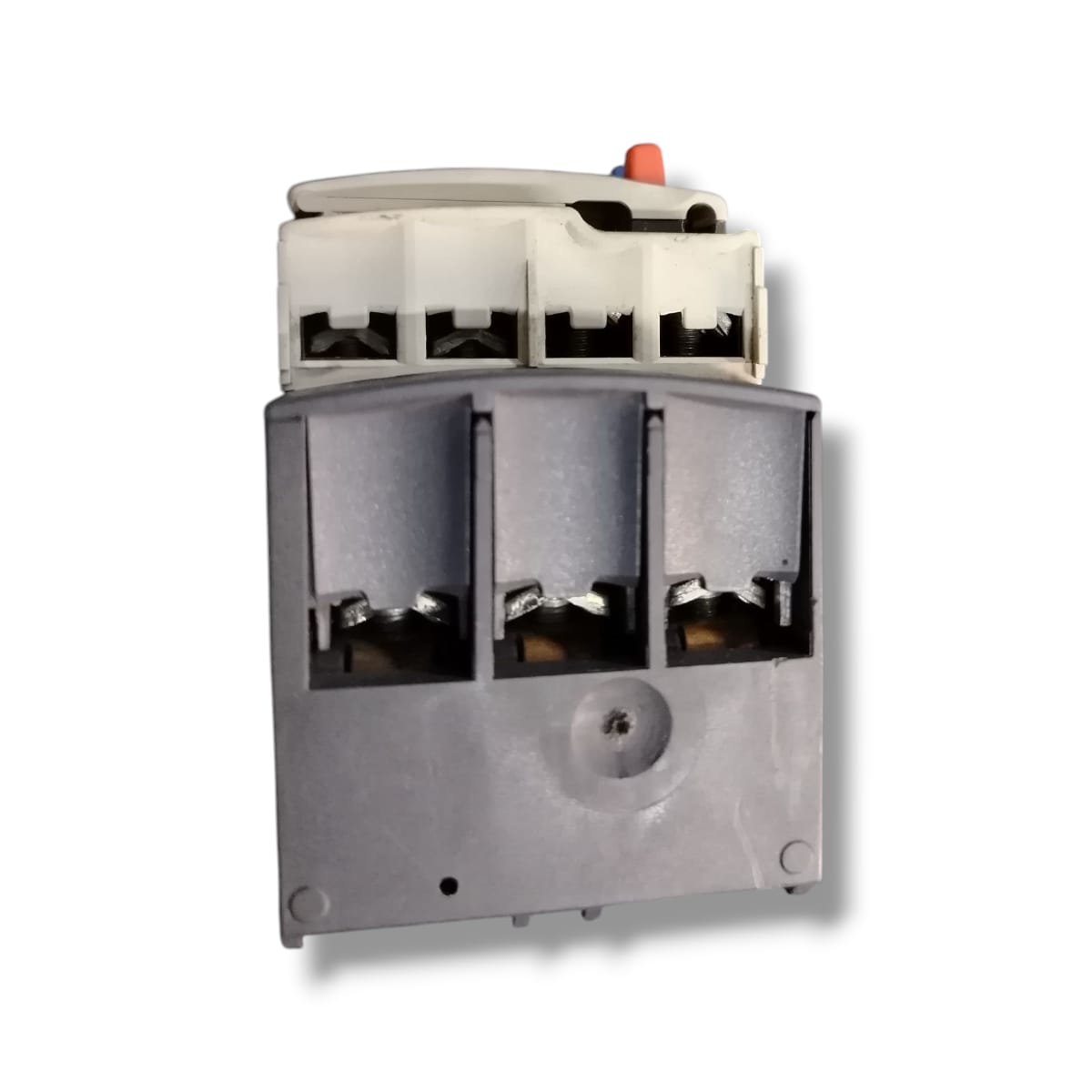

Circuito de potencia: borne de tornillo, 1,5–10 mm² (flexible), 1–6 mm² (rígido)

Circuito de señalización: borne de tornillo, 1–2,5 mm²

Par de apriete: 1,7 N·m

Umbral de disparo: 1,14 ± 0,06 × corriente ajustada (Ir)

Sensibilidad a pérdida de fase: se dispara al 130 % de Ir si dos fases están presentes y una última está en cero

Contactos auxiliares: 1 NO + 1 NC para alarma y señalización de disparo

Rearme: Manual o automático, con botones de prueba, parada y ventana visible para ajustes

EQUIPO USADO FUNCIONANDO
