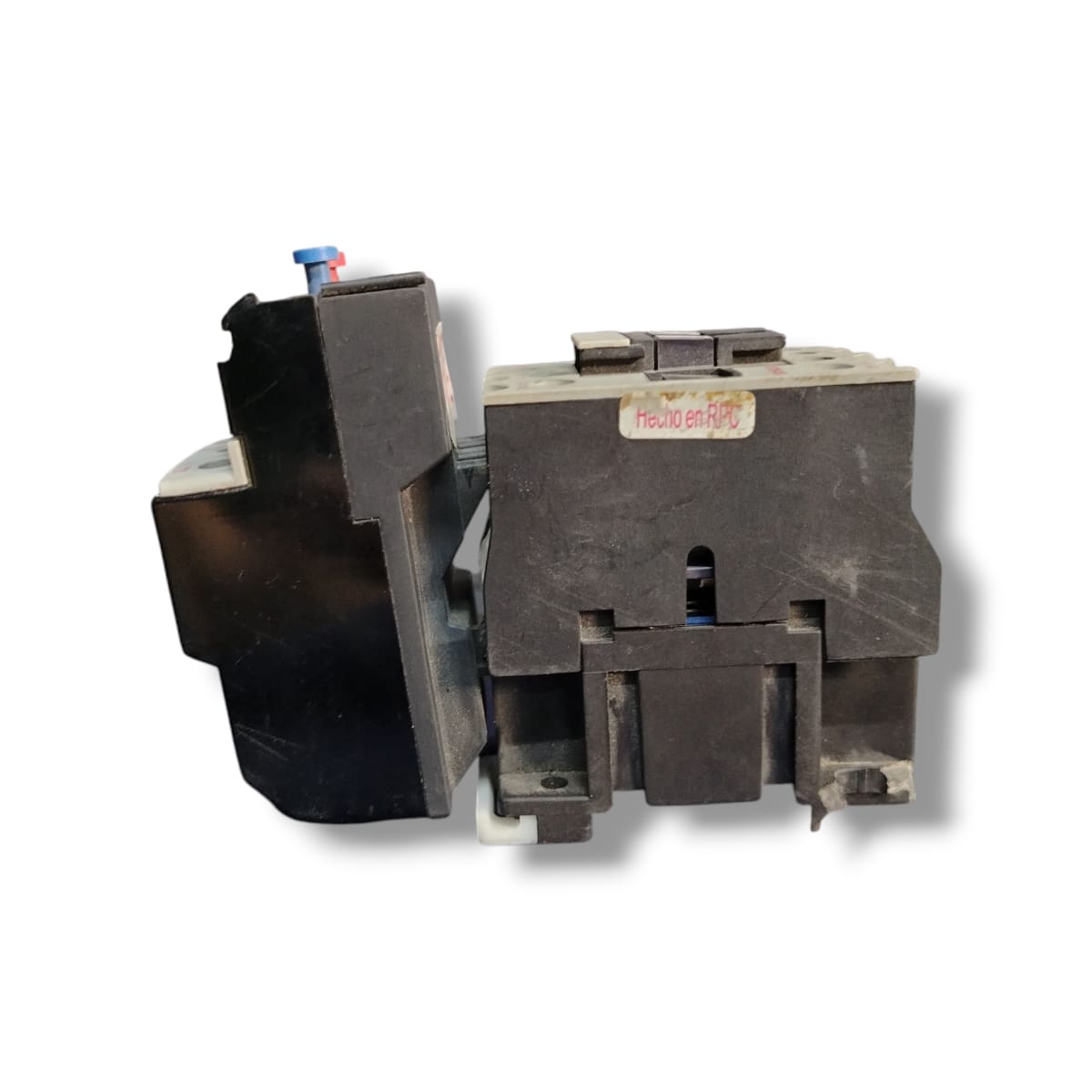

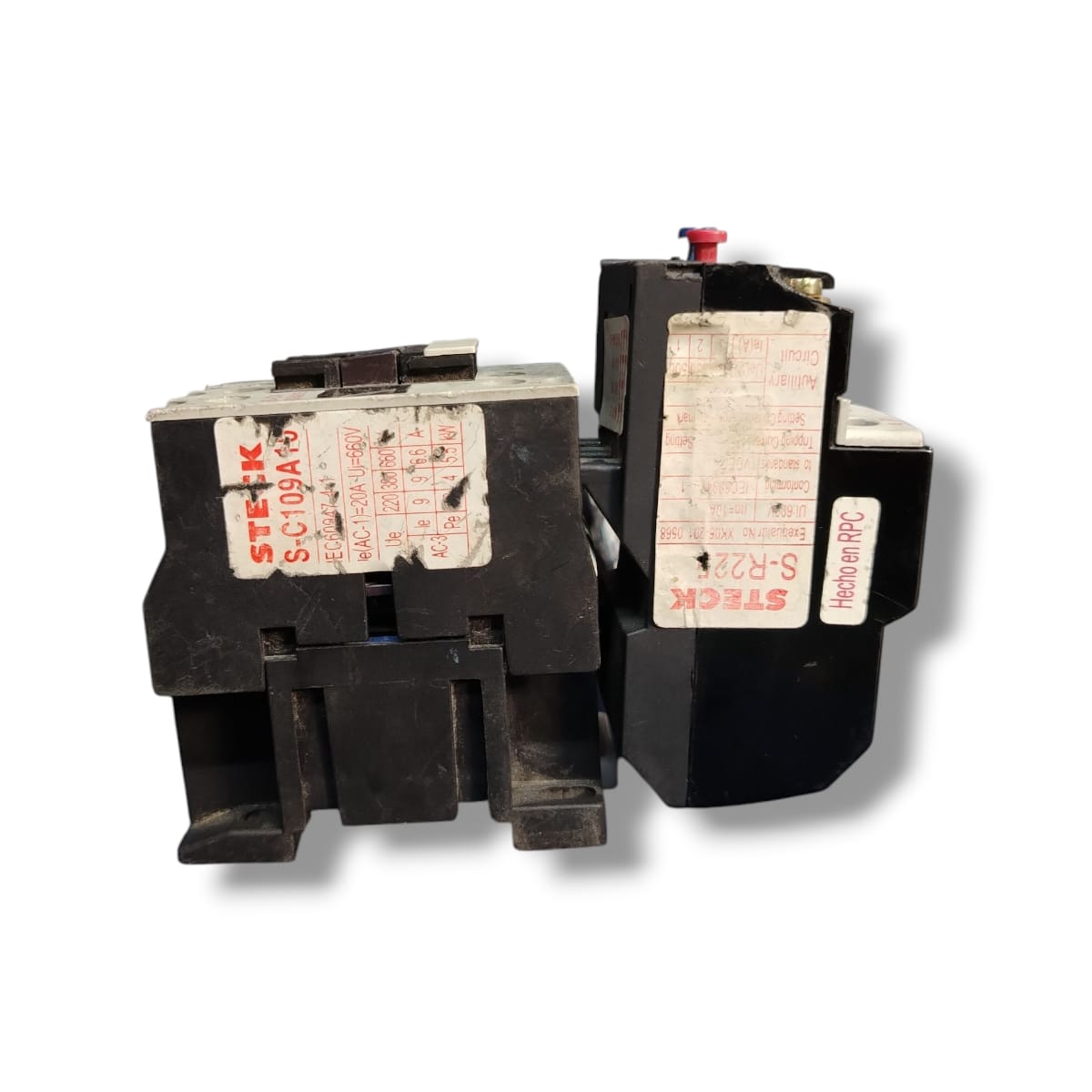

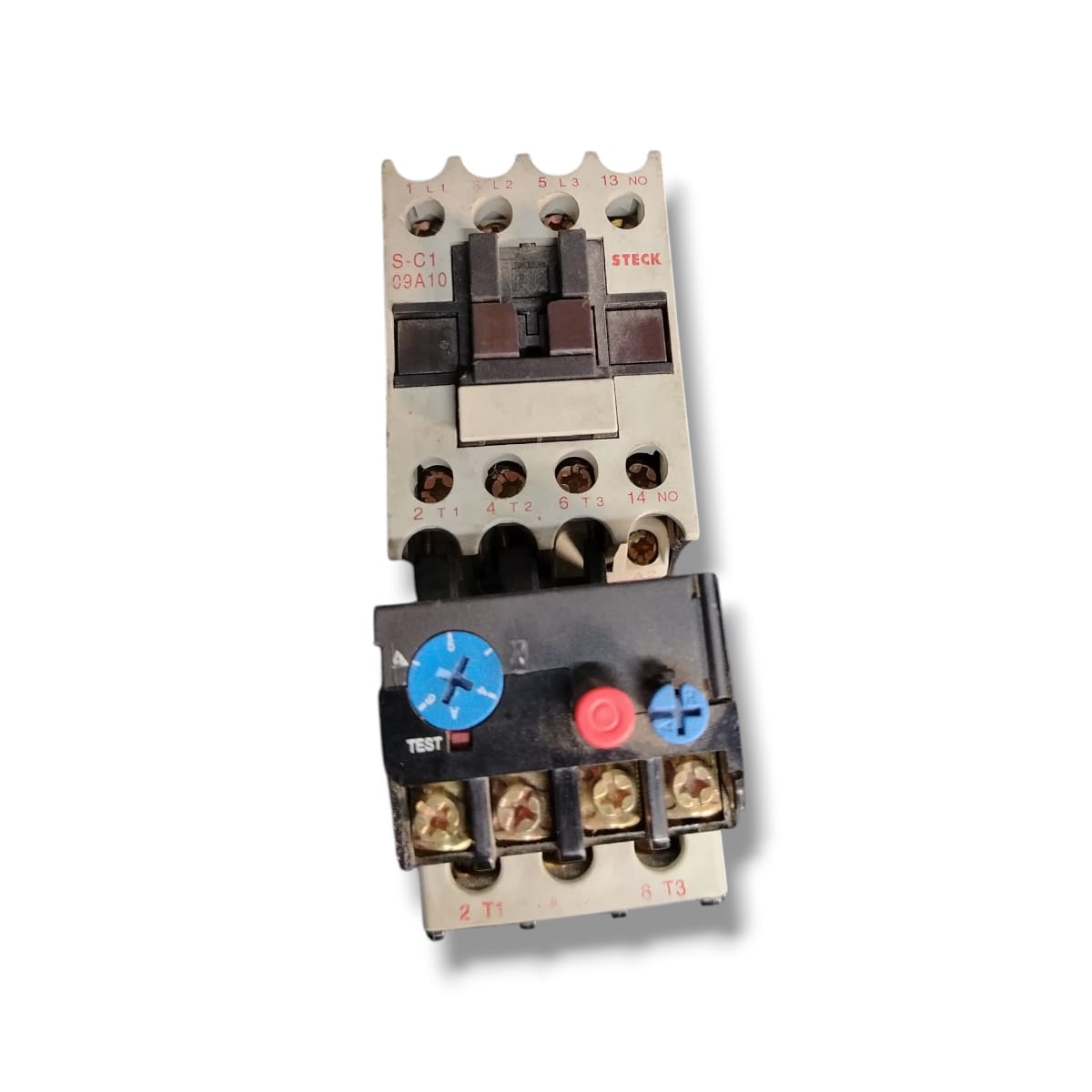

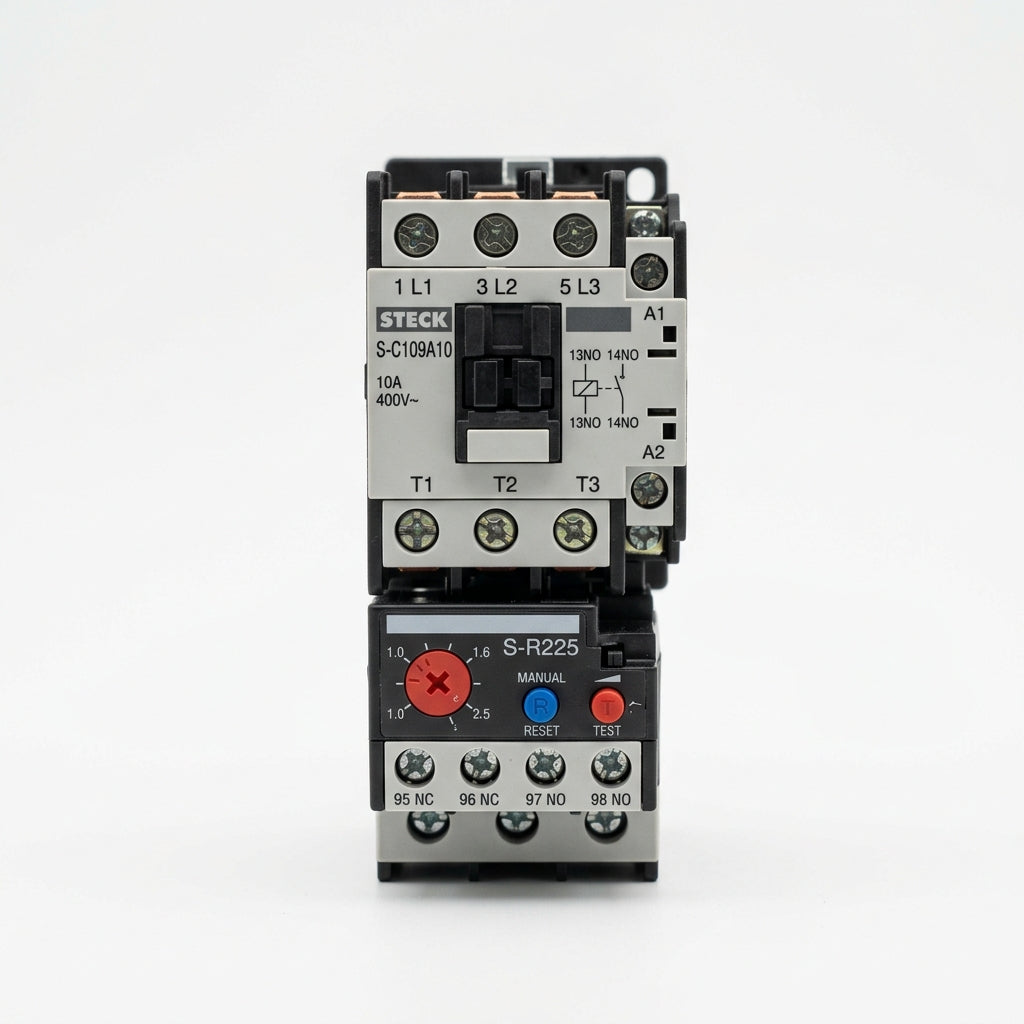

STECK S-C109A10+S-R225 CONTACTOR

STECK S-C109A10+S-R225 CONTACTOR

CONTACTOR S-C109A10

Familia: Serie C-1 (Challenger) — contactores trifásicos para aplicaciones AC, conformes con IEC 60947-4-1.

Corriente nominal (AC-3, 380 V): 9 A

Contactos auxiliares incluidos: 1NA (normalmente abierto)

Frecuencia de operación: AC 50/60 Hz

Vida útil estimada (eléctrica): 1×10⁶ ciclos (depende del modelo exacto)

Montaje: Riel DIN de 35 mm o atornillado

Dimensiones aproximadas del modelo SC109A:

A (ancho): 47 mm

B (alto): 76 mm

C (profundidad): 82 mm

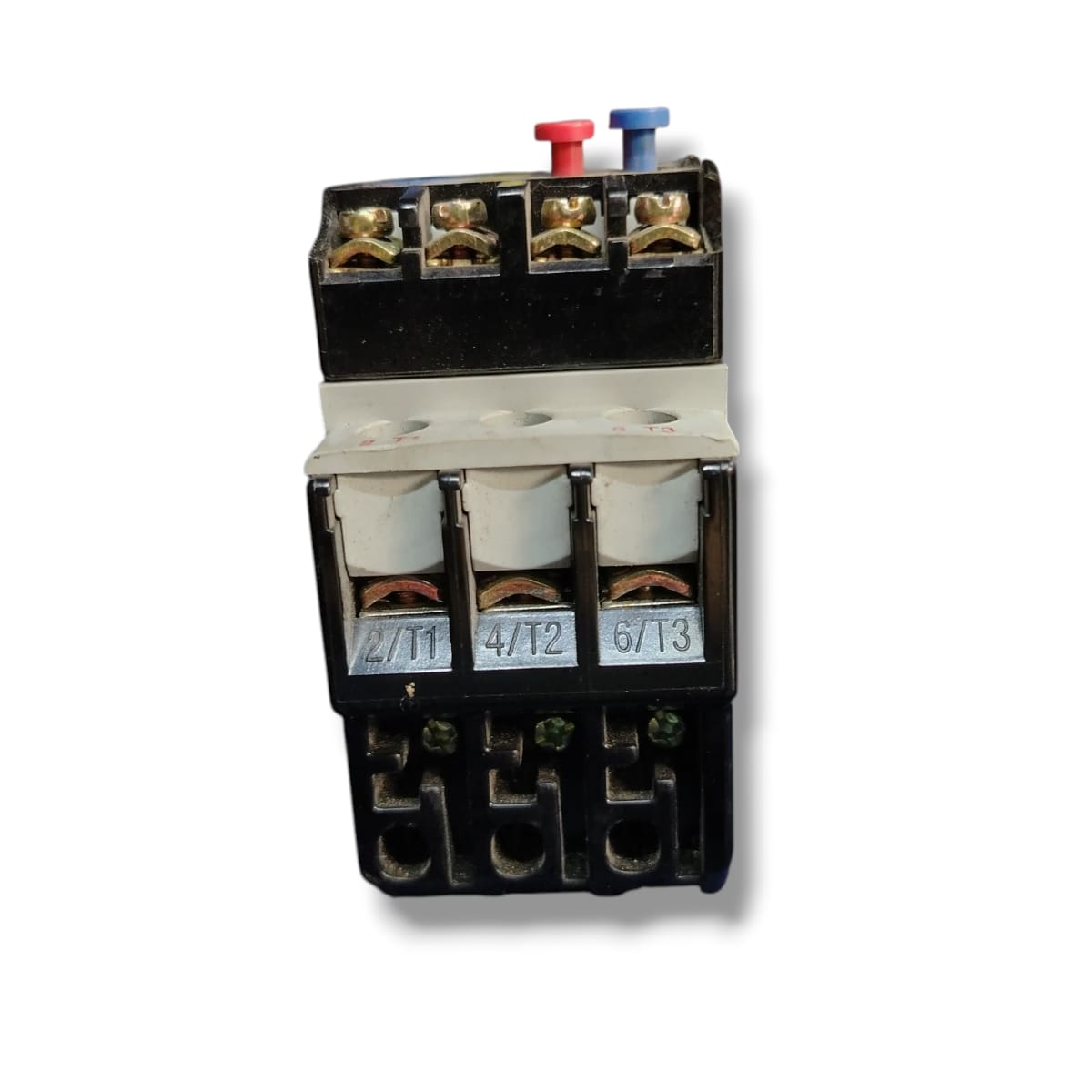

 Relé Térmico S-R225 (serie SR-2)

Tipo: Relé térmico bimetálico, para protección contra sobrecargas y falta de fase, compatible con contactos STECK SC109A.

Corriente nominal: 25 A (modelo básico SR225)
Rango de ajuste del disparo (dependiendo del submodelo):

Ejemplos:

SR225Z0D: 0,40 – 0,63 A

SR225Z1D: 2,5 – 4 A

SR225Z1F: 5,5 – 8 A

Otros abarcan hasta 25 A
Tensión nominal de aislamiento (Ui): hasta 690 V AC

Protecciones adicionales:

Rearme manual o automático

Compensación de temperatura ambiental

Indicador de disparo (desconexión)

Botones de Test/Stop y Reset

Contactos auxiliares: 1NA + 1NC

Categorías de empleo:

AC-15 (manipulación de cargas electromecánicas): >72 VA

DC-13 (cargas de comando electromagnético)

Montaje: Directo al contactor o mediante base individual (S-MB25)

EQUIPO USADO FUNCIONANDO
