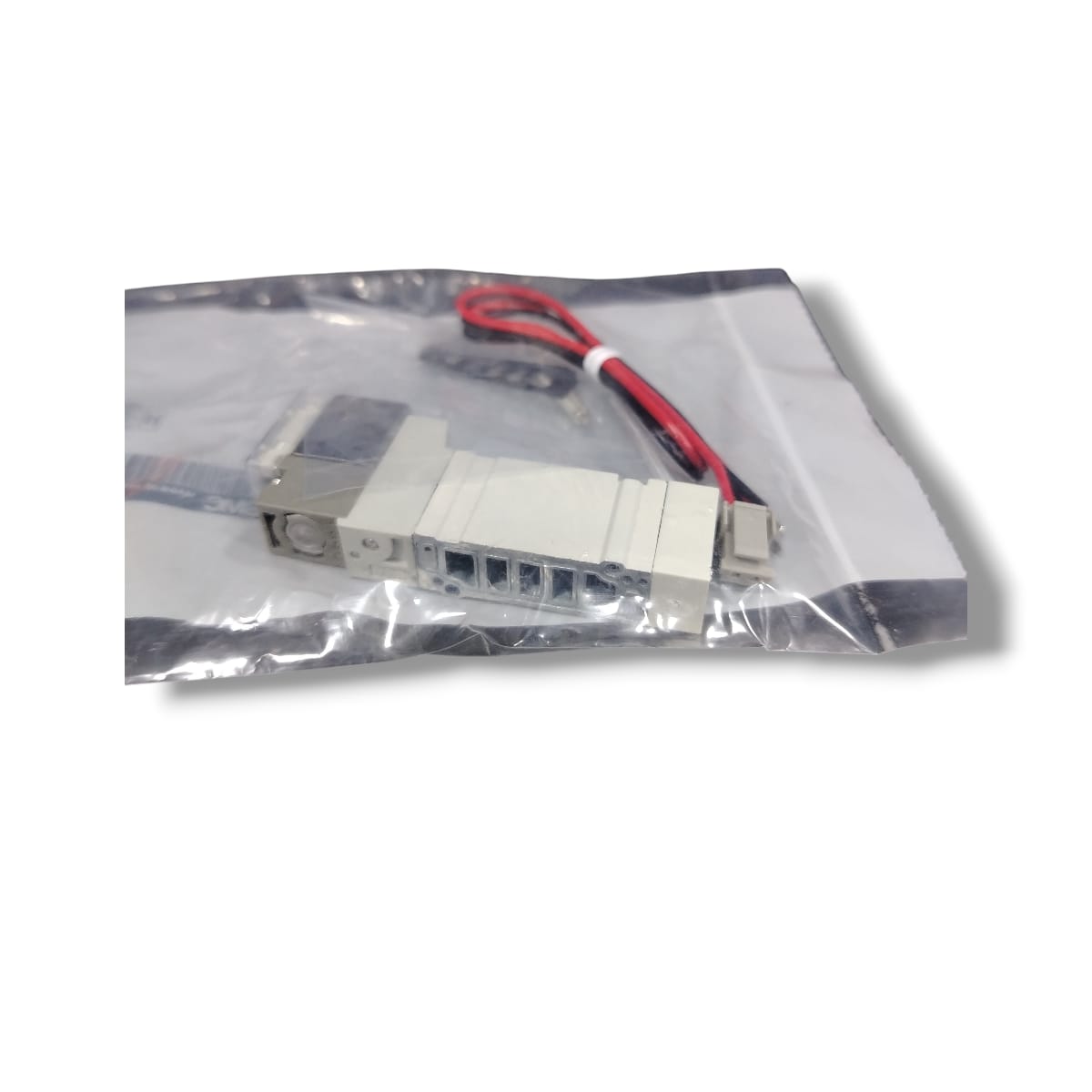

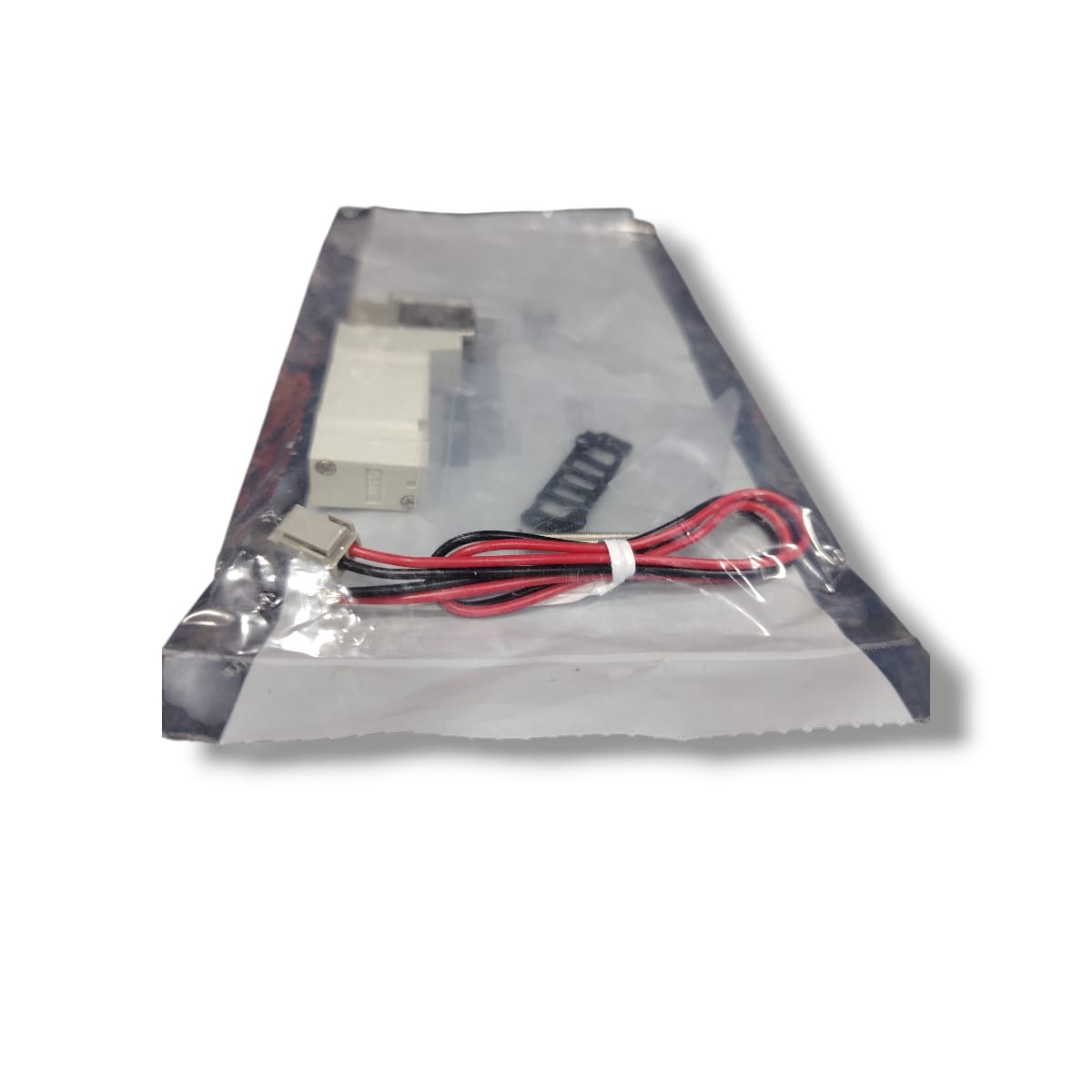

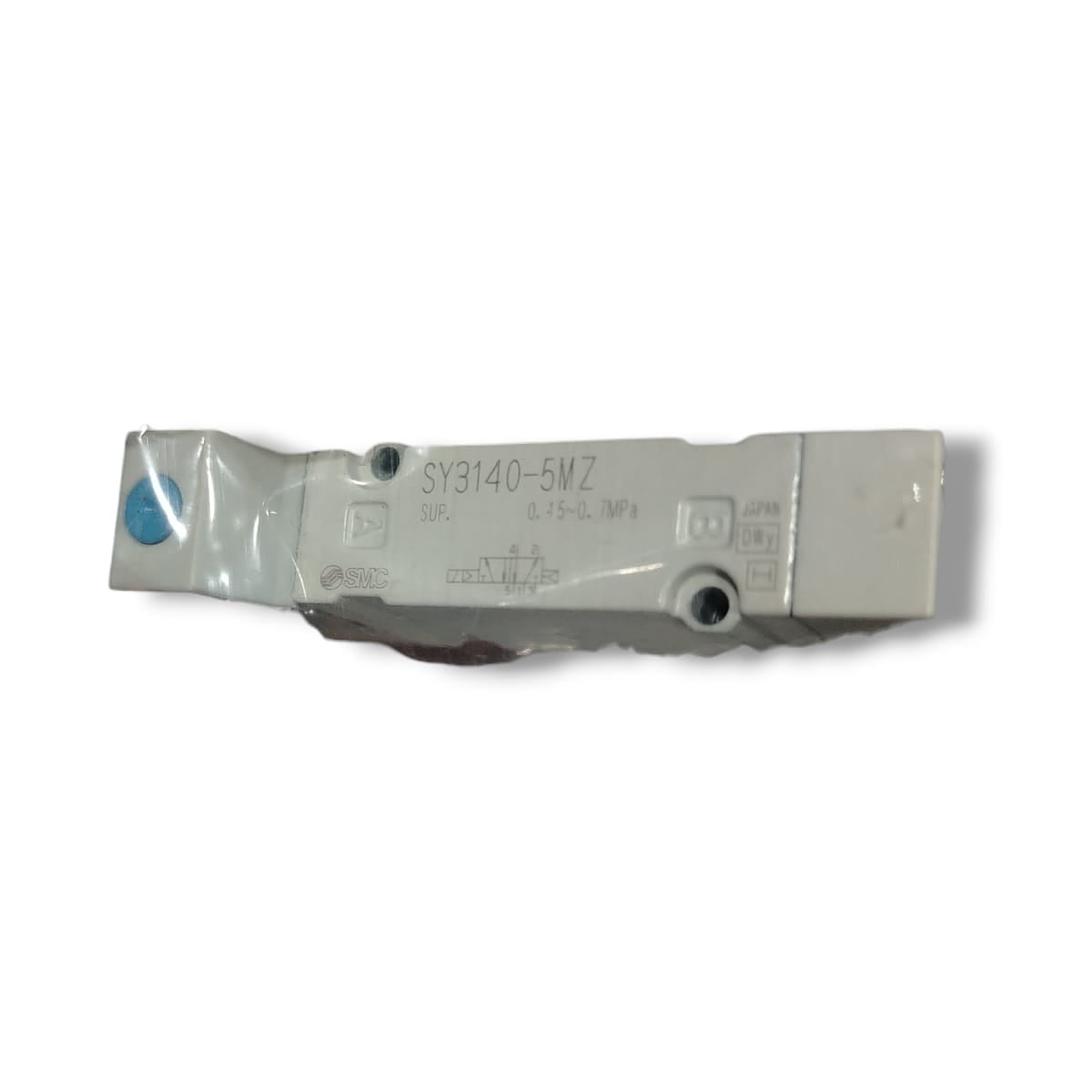

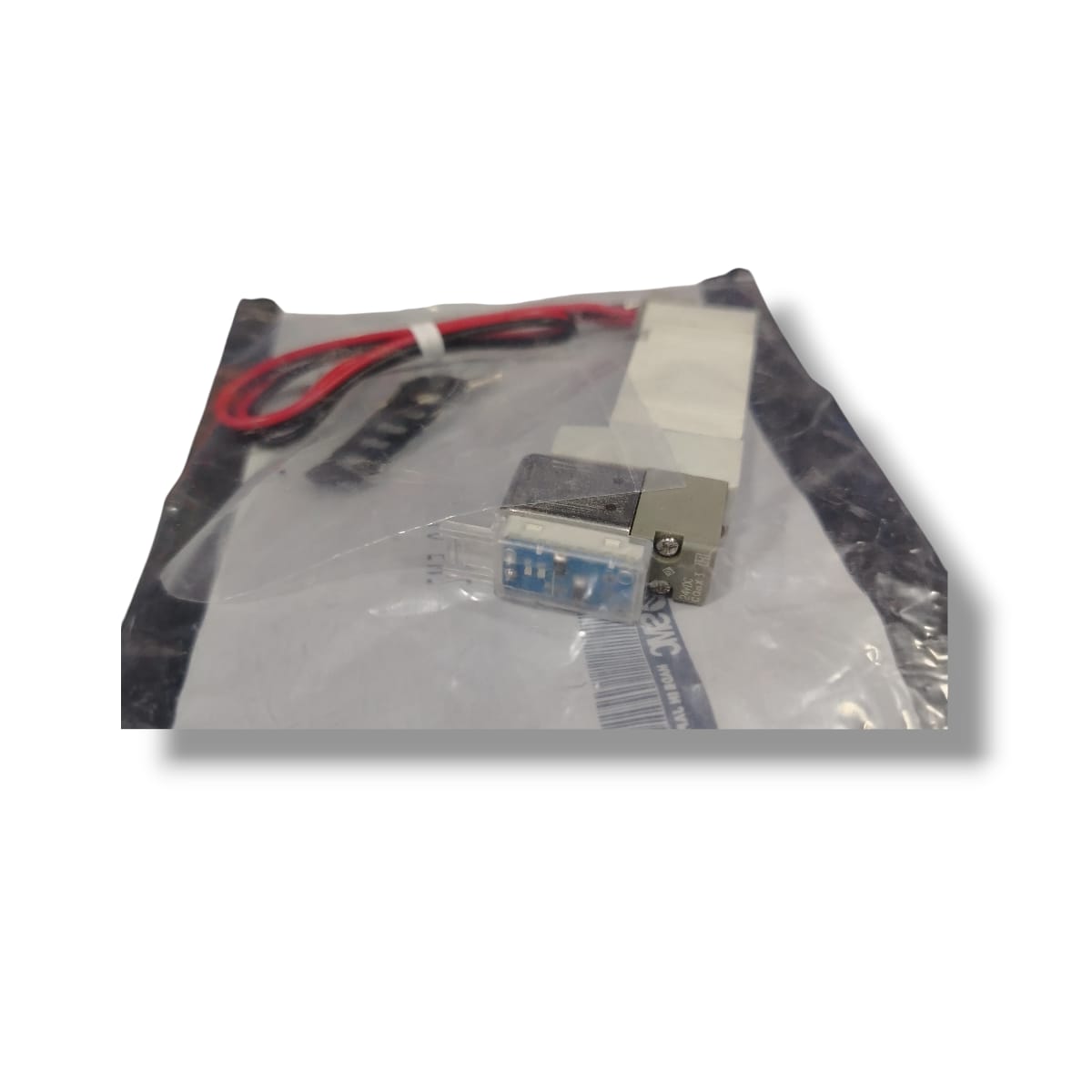

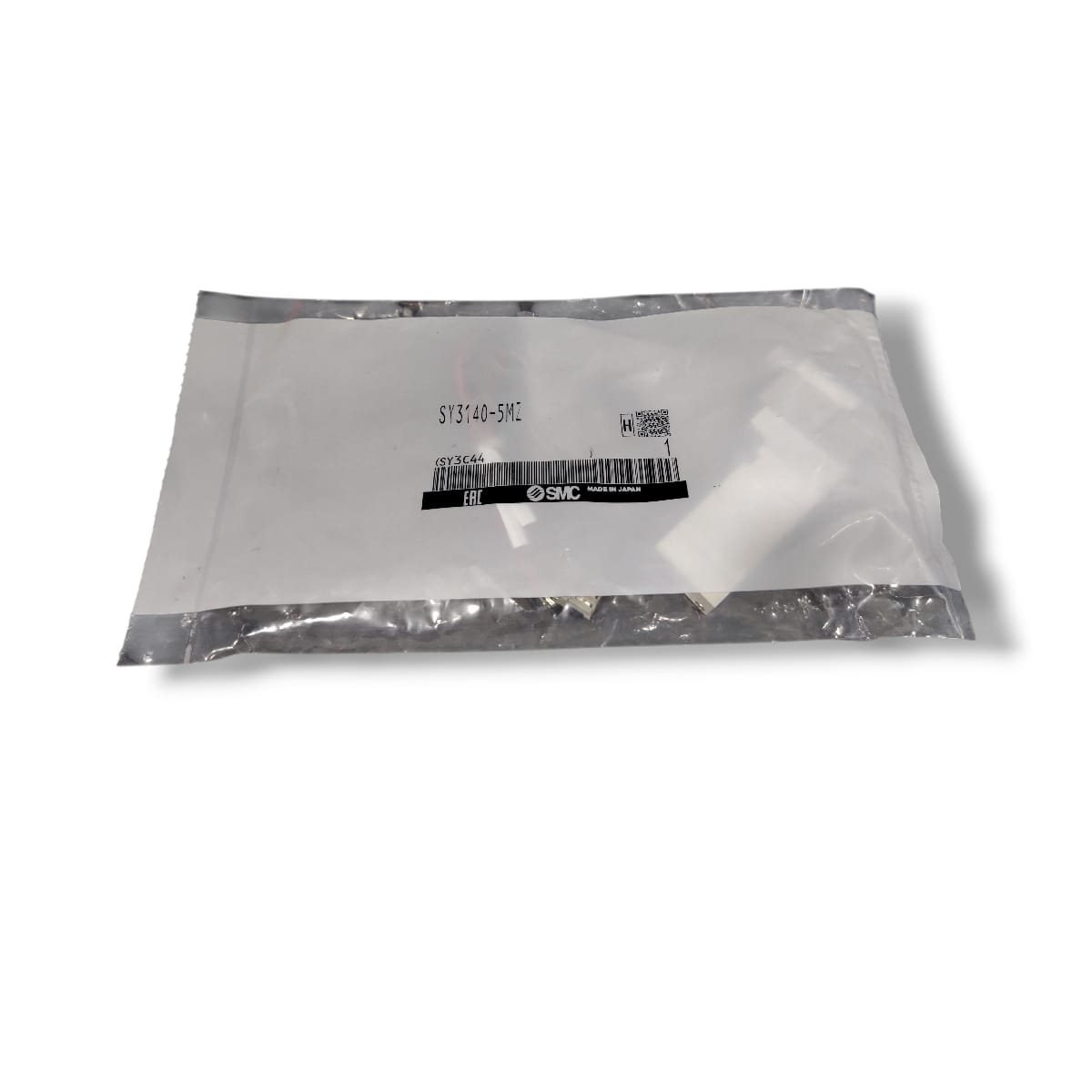

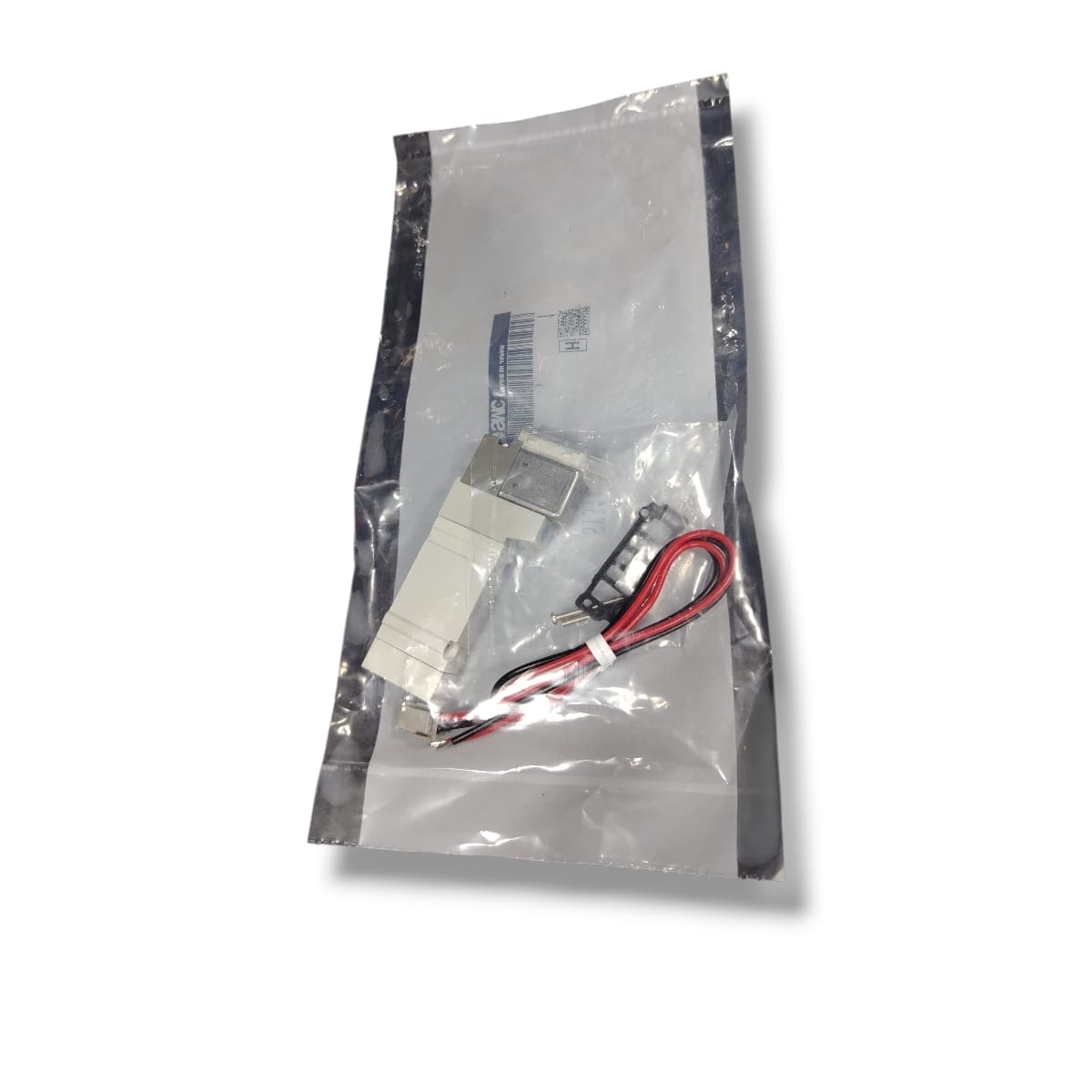

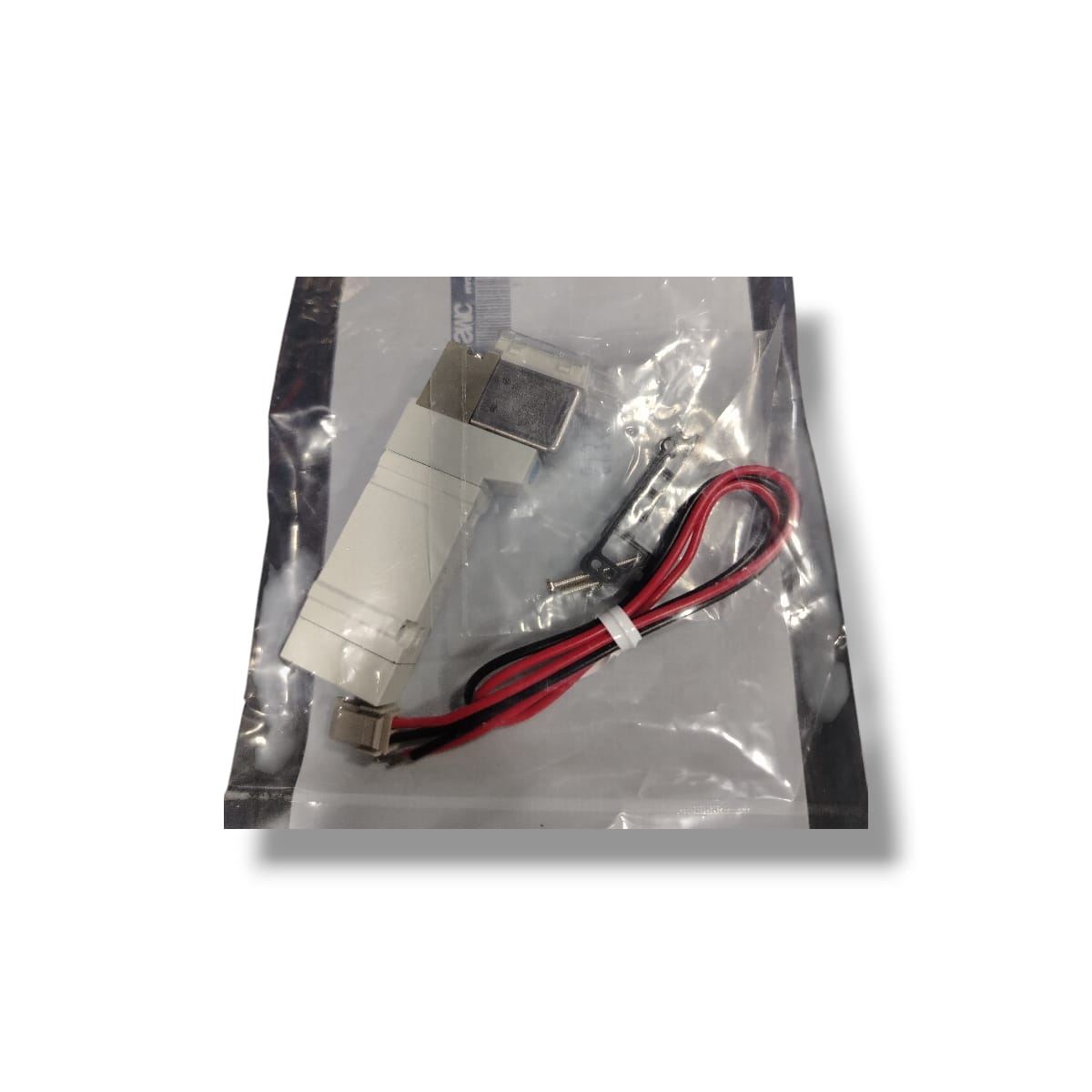

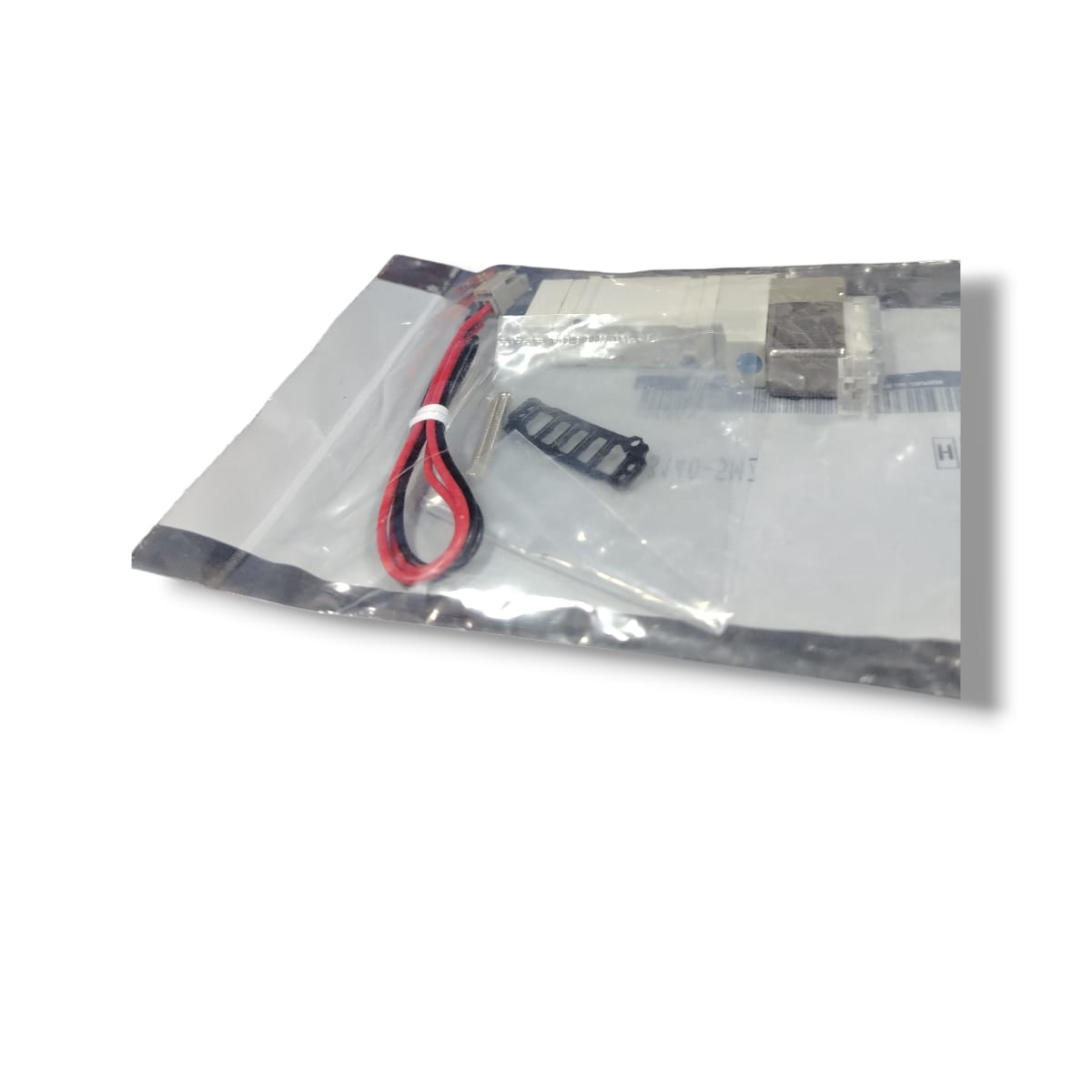

SMC SY3140-5MZ VÁLVULA SOLENOIDE NEUMÁTICA DE CONTROL

SMC SY3140-5MZ VÁLVULA SOLENOIDE NEUMÁTICA DE CONTROL

Tipo de válvula: Dirección 5 vías, 2 posiciones, solenoide simple pilotado
Aplicación: Control de flujo de aire en sistemas neumáticos para actuadores y cilindros, con montaje en base.

Actuación: Solenoide que controla un piloto interno para cambiar de posición.

Operación: 2 posiciones para dirigir aire entre entrada y salidas según señal eléctrica.

Número de puertos: 5 vías para entrada, salida y escape de aire.

Número de posiciones: 2 posiciones (ON/OFF).

Medio de trabajo: Aire (limpio, sin partículas).

Rango de presión:

Pilotaje interno: 0.1 MPa a 0.7 MPa

Pilotaje externo: desde −100 kPa hasta 0.7 MPa (con pilot pressure de 0.25–0.7 MPa).

Coeficiente de caudal (Cv): aprox. 0.23–0.30 (valor indicativo de flujo).

Voltajes disponibles: 3 VDC, 5 VDC, 6 VDC, 12 VDC, 24 VDC, 100 VAC, 110 VAC, 200 VAC, 220 VAC (según versión).

Entrada eléctrica: Conector tipo M plug con cable de aprox. 300 mm.

Protección eléctrica: Supresor de sobretensión y luz indicadora integrados (según opción).

Consumo típico: alrededor de 0.35 W para la bobina.

Tolerancia de voltaje: ±10 %.

Temperatura de operación del fluido y ambiente: hasta aproximadamente +50 °C (dependiendo de versión).

Rango en °F: aproximadamente 14 °F a 122 °F.

Cuerpo: Metal (zinc o aleación) para uso neumático.

Sellos: Material de goma para estanqueidad.

Montaje: Base montada sin subplaca (lista para integrarse en sistemas o múltiples montajes).

Tipo de rosca / estándar: RC o métrico según variante.

EQUIPO NUEVO EN PAQUETE
