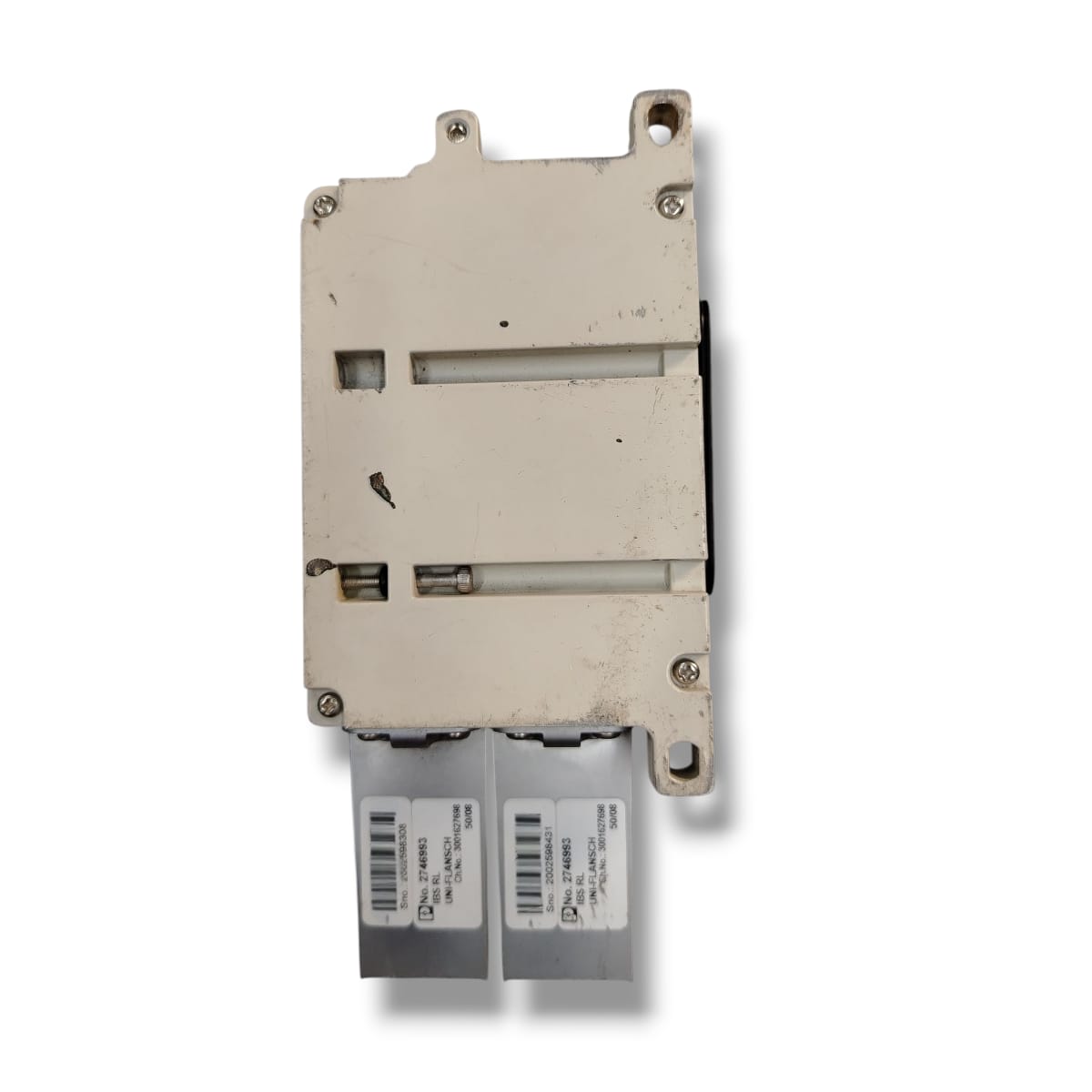

Unidad SI de interfaz para bus remoto INTERBUS; unidad de control para válvulas neumáticas e I/O conectadas al protocolo INTERBUS

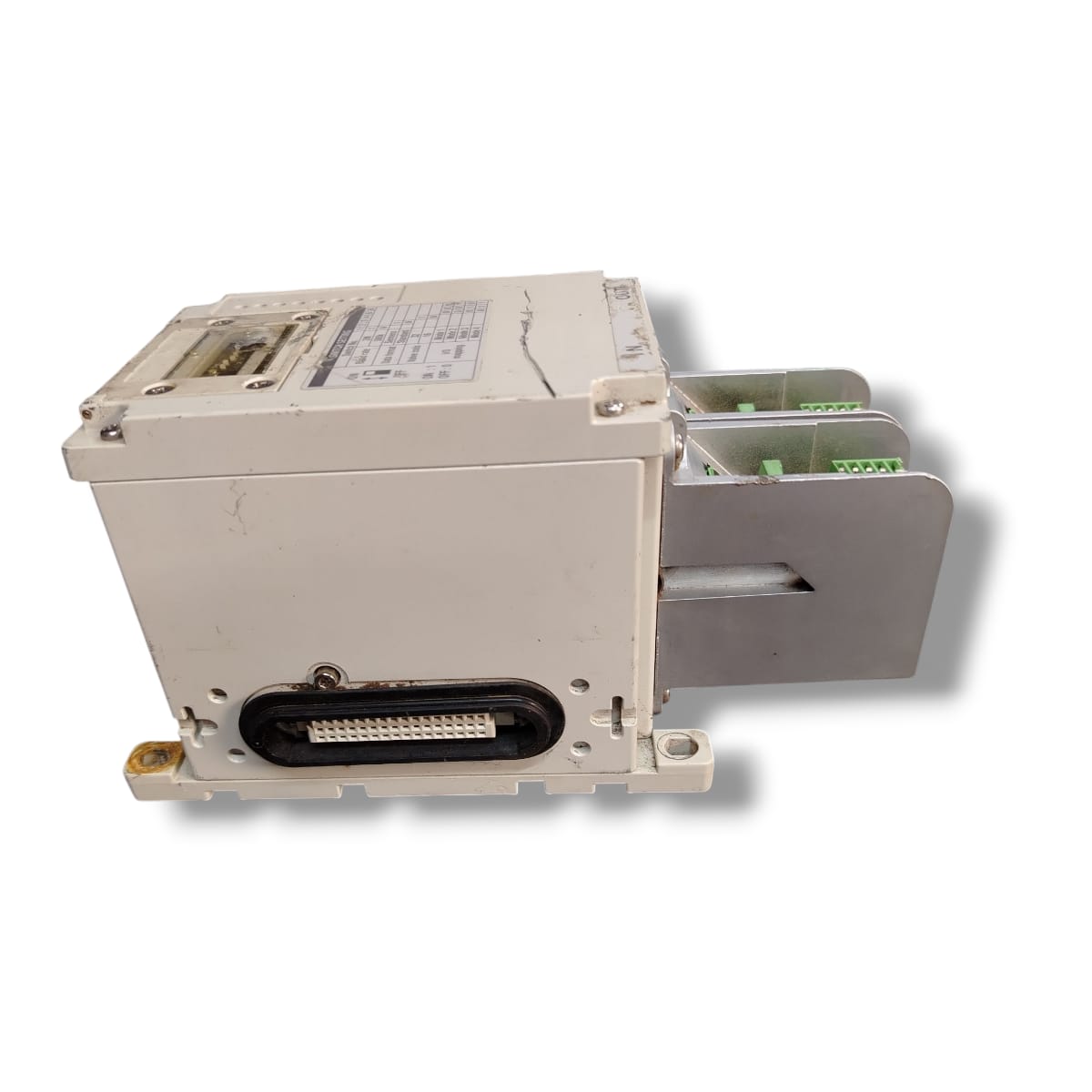

Carcasa de aluminio fundido (die-cast).

Dimensiones: aproximadamente 85 × 196.3 × 103.5 mm (ancho × largo × alto)

Protección / grado: IP65 (cuando está completamente instalado con cubierta protectora)

Voltaje de aislamiento ≈ 500 VAC por 1 minuto entre terminales accesibles y tierra funcional (FE)

Resistencia de aislamiento ≥ 10 MΩ (500 VDC, entre FE y terminales accesibles)

Tensión de operación: 24 VDC ±10 % (US1)

Corriente interna máxima consumida (por US1): ~ 200 mA

Protección contra polaridad inversa en US1 y US2

Corriente máxima para salidas / cargas (US2): ~ 4 A

Caída de tensión de salida en sensores / cargas típica: menos de ~ 17 VDC, valor de dropout

Galvanicamente aislado entre US1 y US2 (lógica vs cargas)

Máximo número de módulos conectables: 8

Entradas digitales máximas: 128

Salidas digitales máximas (excluyendo electroválvulas): 64

Para electroválvulas: puede manejar hasta 32 bobinas de válvula (cuando se usa como unidad SI)

Tipo de salida de solenoide: PNP / Source (común negativo)

Protección contra sobrecorriente en salidas y detección de sobrecorriente (máx. ~ 100 mA) para algunas versiones

Protocolo de interfaz: INTERBUS

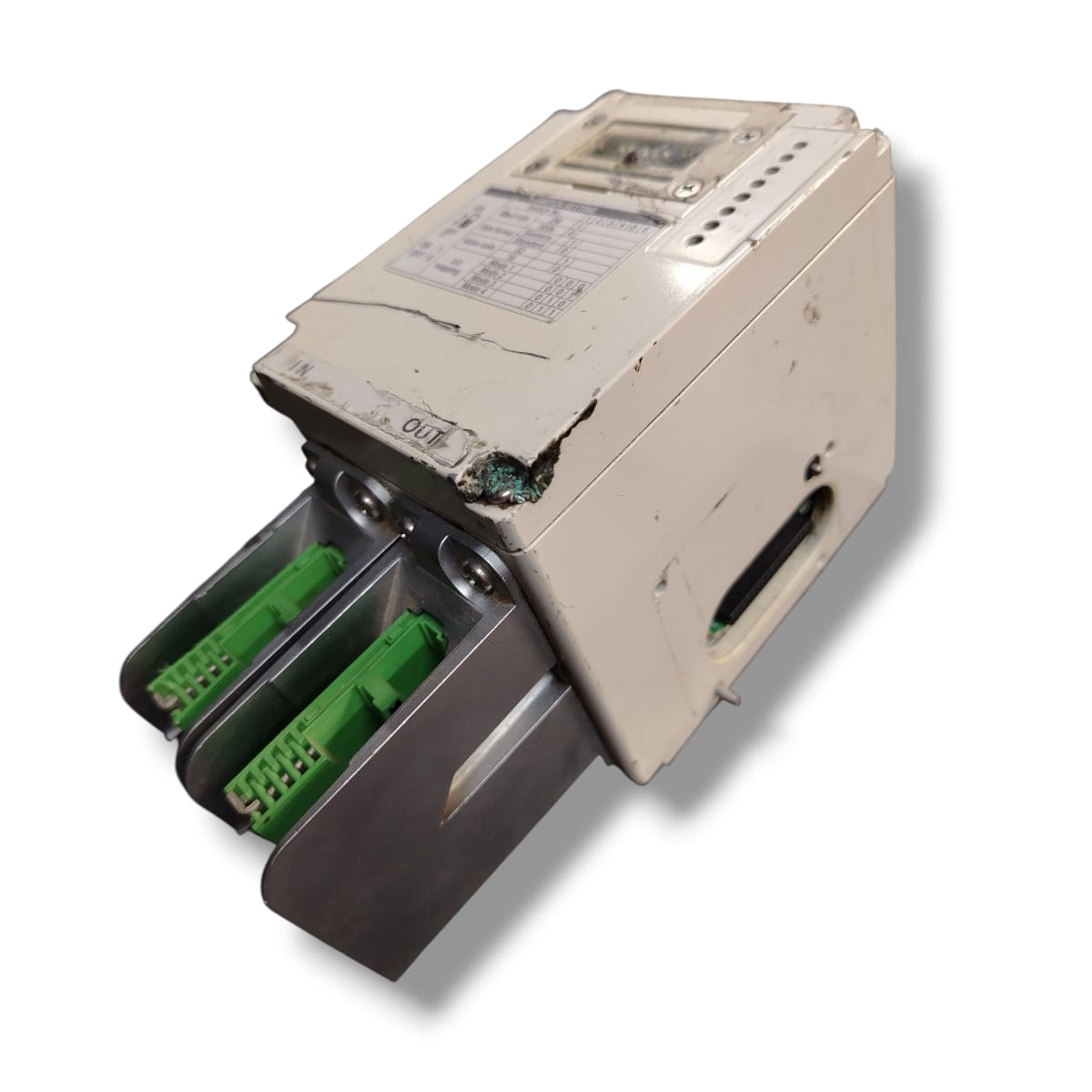

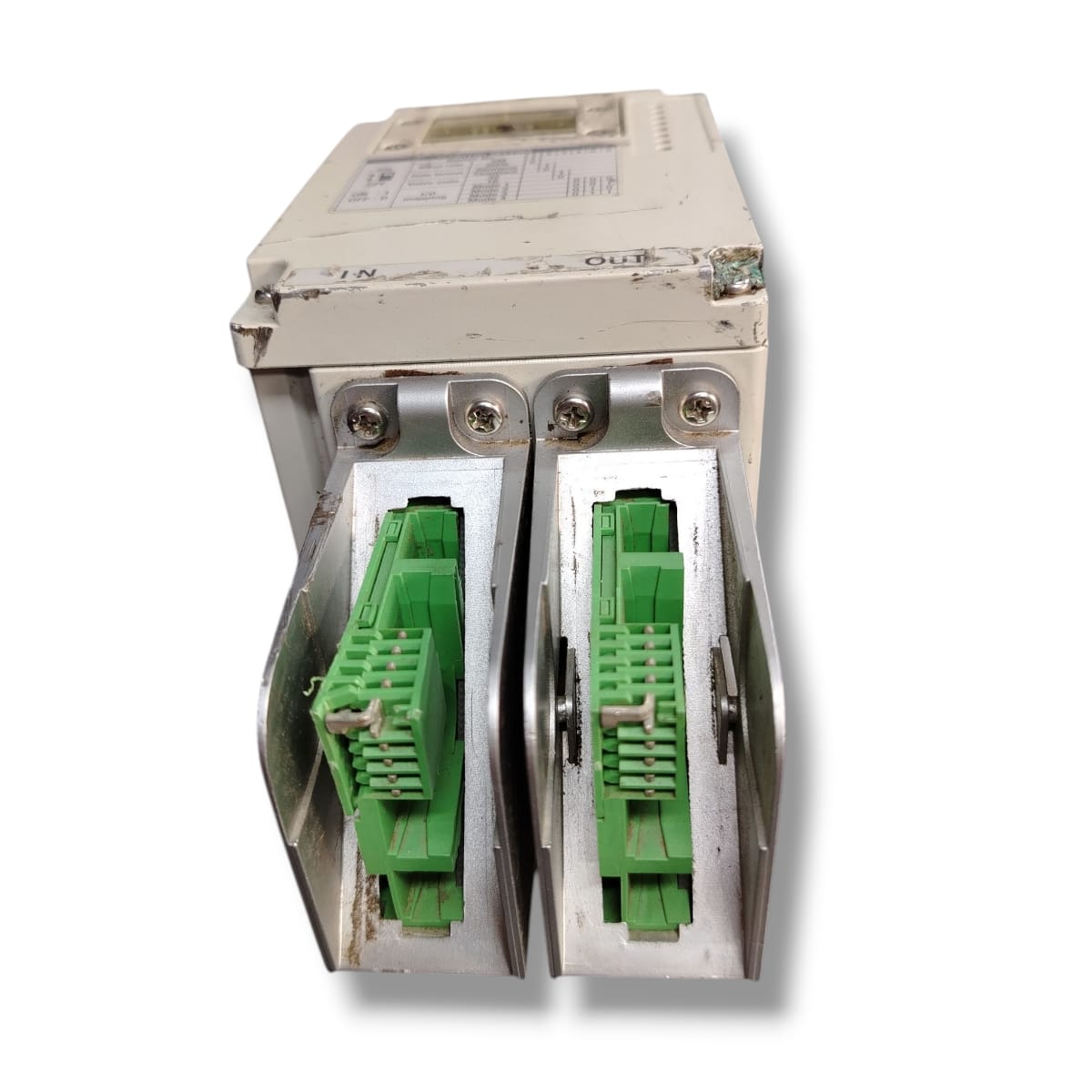

Interfaz física: para EX245-SIB1 / SIB2 el bus remoto usa fibra óptica

Velocidades de transmisión admitidas: 500 kbps y 2 Mbps

Identificadores de dispositivo: códigos DO (01h), DIO (03h) en protocolo Interbus

Temperatura ambiente de operación: –10 °C a +50 °C

Temperatura de almacenamiento: –20 °C a +60 °C

Humedad de operación: entre 35 % y 85 % RH sin condensación

Resistencia a vibraciones:

10 a 57 Hz → amplitud constante 0,75 mm
57 a 150 Hz → aceleración constante 49 m/s²

Resistencia a impactos: 147 m/s² (3 veces en cada dirección X, Y, Z)

Entorno de operación: no usar gases corrosivos; evitar exposición directa al sol, ambientes explosivos o químicos agresivos

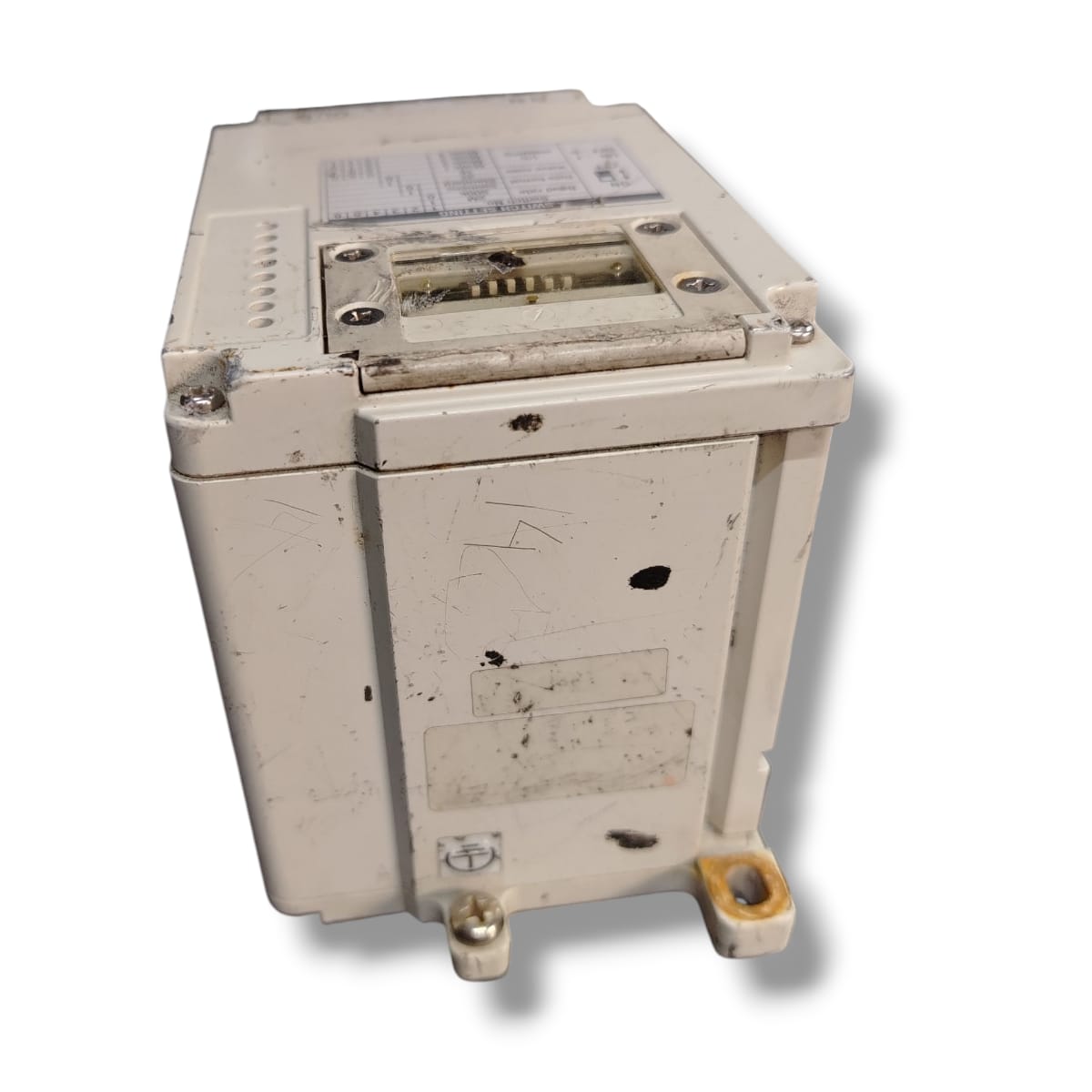

LEDs indicadores presentes:
IB DIAG (diagnóstico Interbus)

RC (verificación de cable remoto)
RD (estado del bus remoto / salida desactivada)
FO1 / FO2 (monitoreo de fibra óptica entrante / saliente)
US1 / US2 / US3 (alimentaciones de lógica, cargas, adicionales)

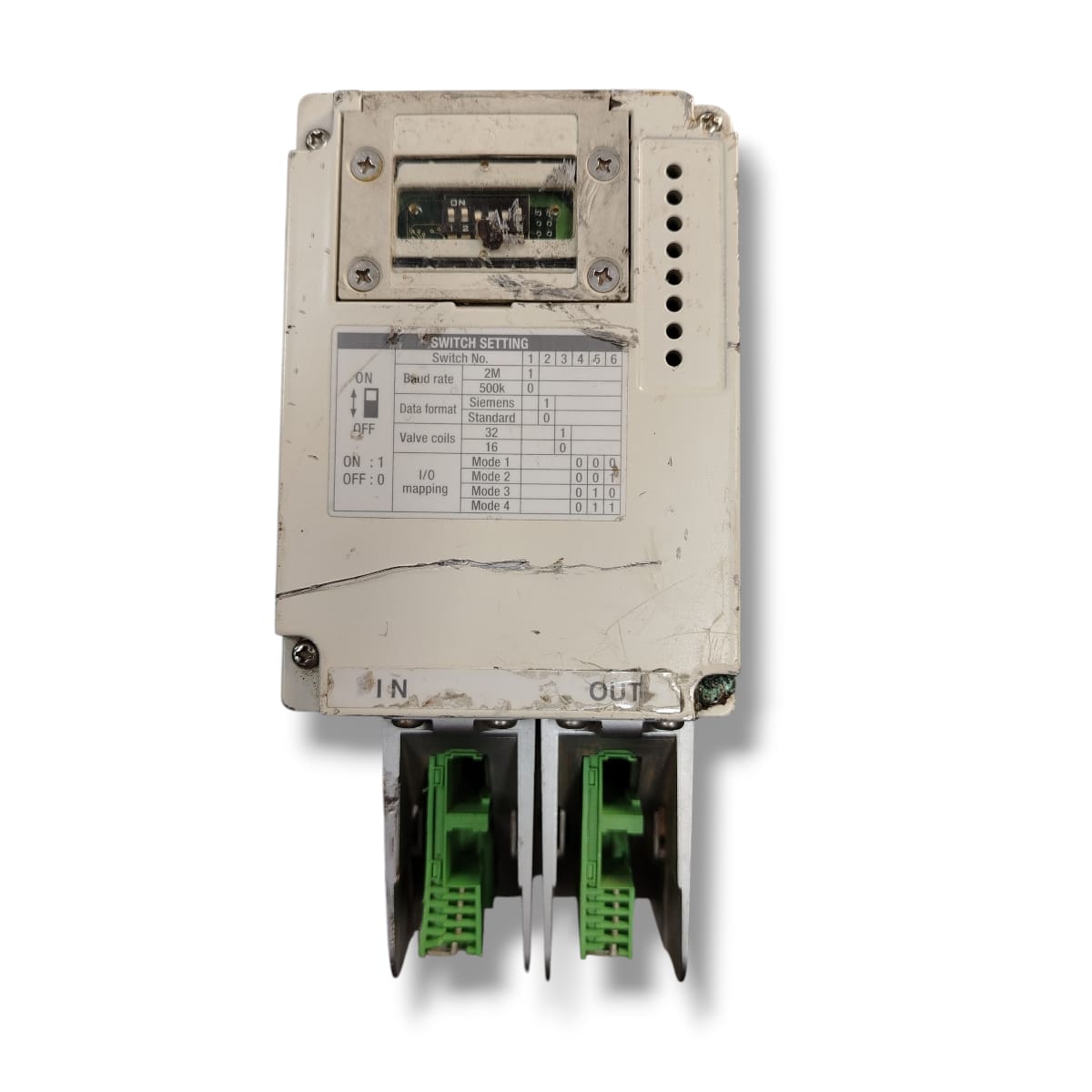

Configuración mediante interruptores DIP internos (ubicados bajo cubierta frontal), para parámetros como tasa de baudios, formato de datos, número máximo de bobinas / válvulas y mapeado I/O.

El DIP switch 1 selecciona velocidad de bus: OFF → 500 kbps; ON → 2 Mbps

DIP switch 2 selecciona formato de datos (“Standard” o “Siemens / byte swapped”)

DIP switch 3 configura número máximo de bobinas (16 o 32)

DIP switches 4, 5 y 6 seleccionan el modo de mapeado I/O (sin diagnóstico, con diagnóstico simple, con diagnóstico detallado, etc.)

EQUIPO USADO FUNCIONANDO
