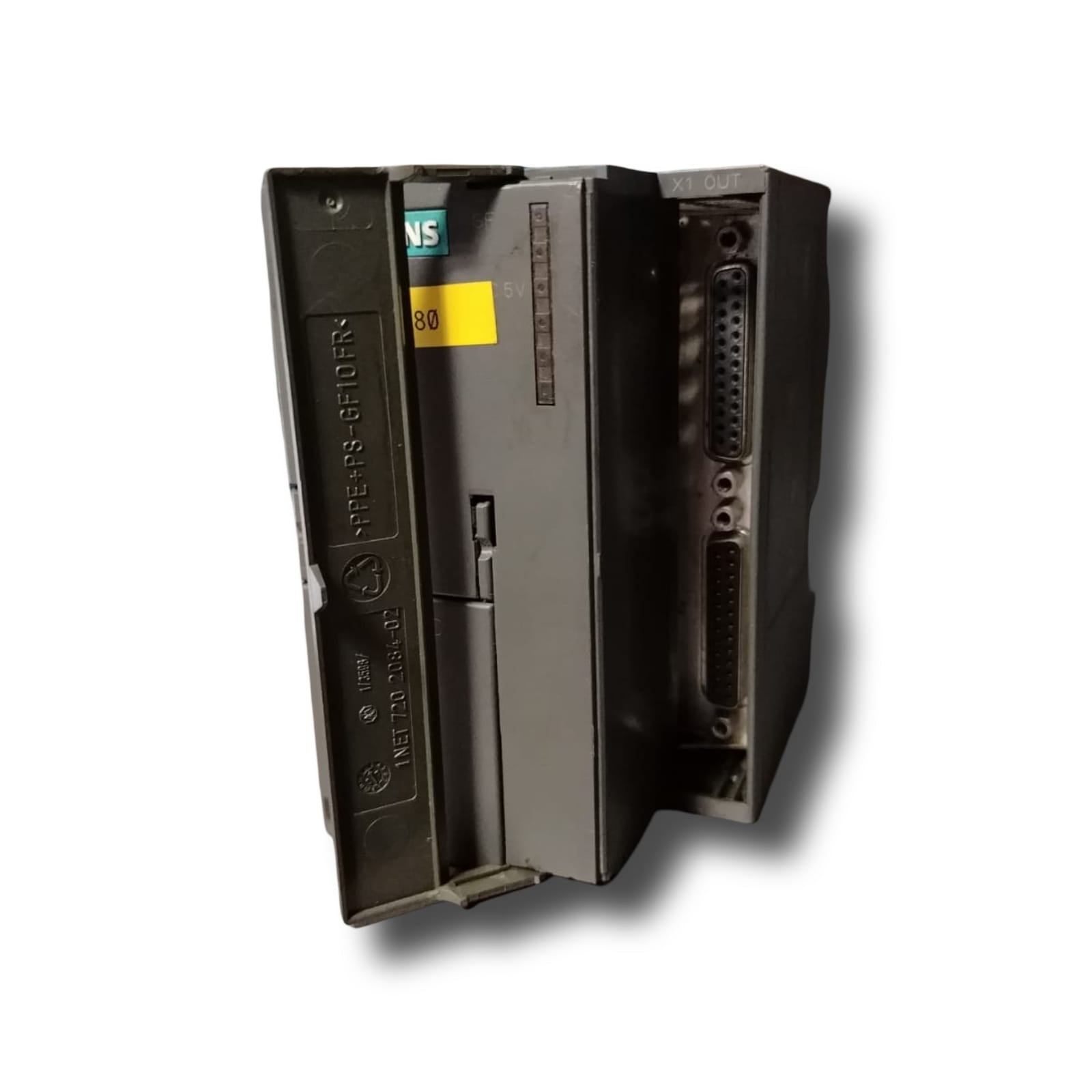

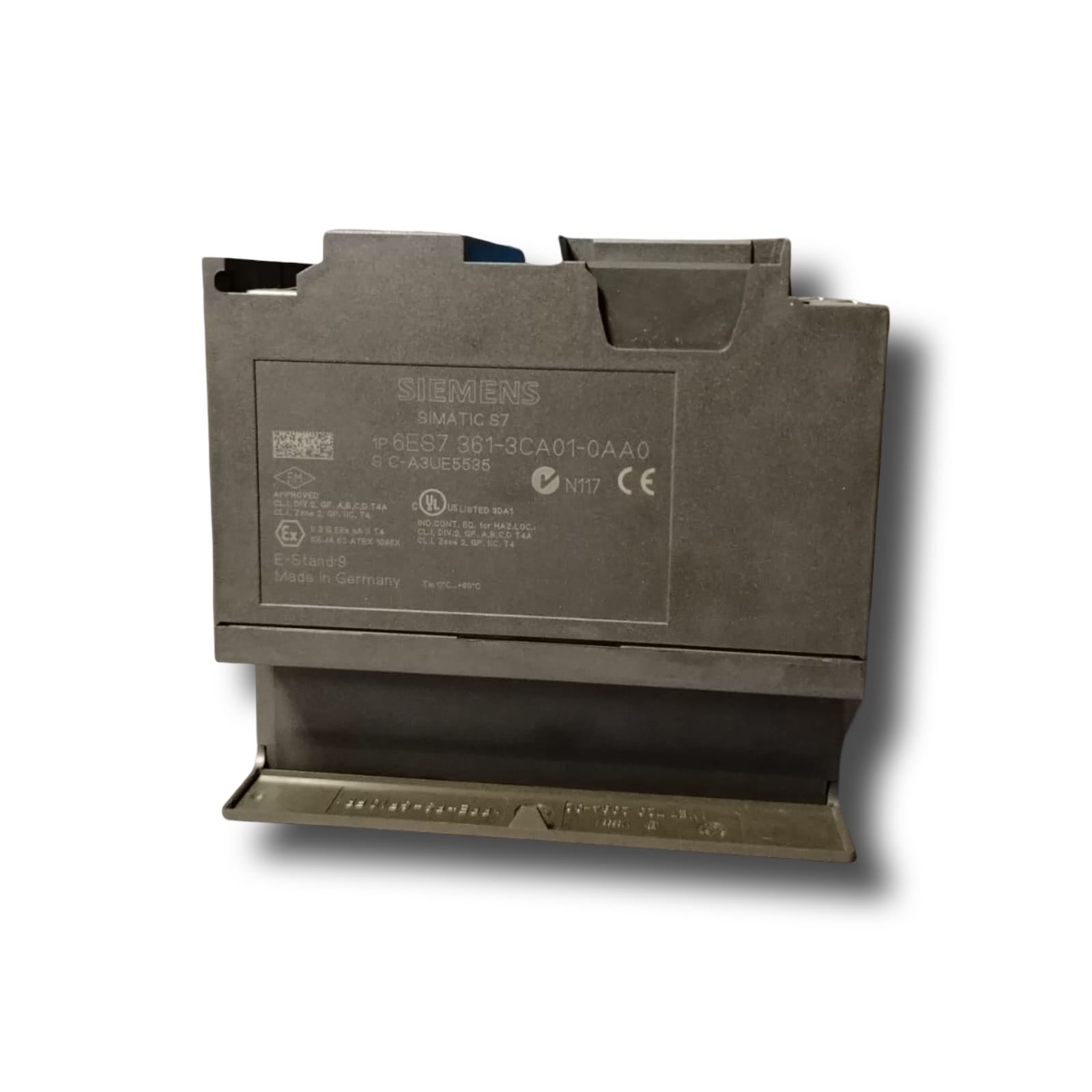

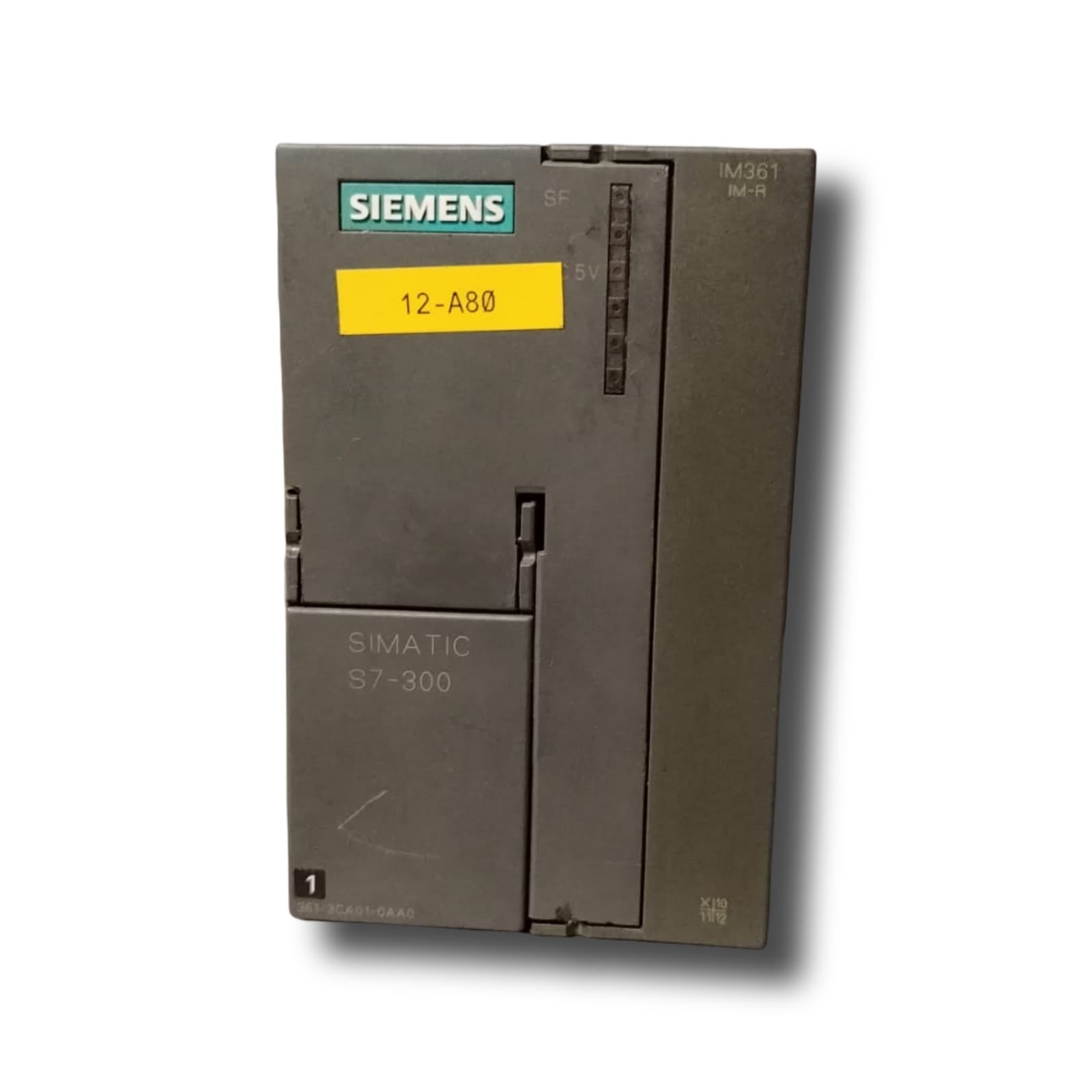

SIEMENS SIMATIC S7-300 (IM 361 - MÓDULO DE INTERFAZ DE AMPLIACIÓN / INTERFACE MODULE FOR S7-300 EXPANSION RACK)

Módulo de interfaz de ampliación de bastidor (Interface Module / Expansion Subrack IM 361), número de modelo comercial exacto 6ES7 361-3CA01-0AA0 (también referenciado como 6ES7361-3CA01-0AA0) perteneciente a la consolidada familia de controladores lógicos programables SIMATIC S7-300 / ET 200M de la firma alemana Siemens AG (Componente de comunicación para arquitectura distribuida de PLC. Diseñado para recibir el bus de fondo del bastidor principal e interconectar hasta 3 bastidores secundarios o de expansión (Racks 1, 2 y 3), permitiendo extender la capacidad de tarjetas de E/S discretas, analógicas o módulos de función dentro del mismo gabinete o en tableros adyacentes en las líneas de automatización industrial de Querétaro y la zona del Bajío). Equipo en Condición Usada / Probada (Used / Tested Operational) disponible para entrega inmediata desde Querétaro.

(Nota técnica de ingeniería: El módulo de interfaz IM 361 (6ES7361-3CA01-0AA0) se instala en la ranura 3 de cada bastidor de expansión S7-300 (Subrack 1 al 3). Permite una distancia máxima de conexión de hasta 10 metros respecto al módulo emisor IM 360 (ubicado en el rack central del CPU) mediante cables de bus de interfaz dedicados de la serie 368. Este módulo integra su propia fuente de alimentación interna que toma 24 V CC para suministrar hasta 0.8 A de corriente al bus de fondo de 5 V CC de las tarjetas del rack secundario, garantizando un flujo constante de datos e indicación de estado mediante LEDs frontales para diagnóstico rápido de comunicación y alimentación).

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Módulo de Interfaz Receptor para Bastidor de Ampliación S7-300 (Expansion Interface Module).

Línea comercial / Fabricante: SIMATIC S7-300 / Siemens AG (Tecnología de origen alemán).

Número de pieza exacto: 6ES7 361-3CA01-0AA0 (6ES73613CA010AA0).

Compatibilidad de Arquitectura:

Funciona en combinación con el módulo emisor IM 360 (6ES7 360-3AA01-0AA0) en el rack 0 (CPU) o en cascada con otros módulos IM 361.

Conexión mediante cables de bus de interfaz de la serie 6ES7 368-3xxx0-0AA0.

Parámetros Eléctricos de Operación:

Voltaje de alimentación: 24 V CC (Tolerancia de 20.4 a 28.8 V CC).

Corriente de entrada: Aprox. 0.5 A a 24 V CC.

Capacidad de suministro al bus de fondo: 5 V CC / 0.8 A máximo para alimentar los circuitos lógicos de las tarjetas del rack secundario.

Disipación de potencia: Típicamente 5 W.

Características de Diagnóstico e Interfaz:

Indicadores LED en panel frontal: LED verde de alimentación (SF / 5VDC) y LEDs de estado del bus para detección rápida de fallas de transmisión.

Rango de transmisión: Distancia máxima de hasta 10 metros desde el bastidor emisor central.

Dimensiones y Montaje:

Ancho de montaje: 80 mm (Ocupa 2 ranuras estándar en riel DIN S7-300).

Peso aproximado: 505 g.

ESPECIFICACIONES DE CONDICIÓN Y PRUEBAS DEL EQUIPO

Condición: Usada de Operación Verificada (Used / Pre-Owned / Tested Working). El módulo ha sido desmontado de tableros de control industrial fuera de servicio, conservando su integridad funcional y de carcasa. Presenta ligeras marcas estéticas de uso previo o almacenamiento, pero está mecánicamente firme y 100% operativo en todos sus circuitos electrónicos.

Inspección de laboratorio y banco de pruebas: Nuestro equipo de ingeniería en Querétaro ha sometido este módulo IM 361 a un riguroso protocolo de prueba en banco S7-300:

Verificación de la fuente interna: Confirmación de estabilidad en la salida de 5 V CC hacia el bus de fondo del rack.

Prueba de comunicación de bus: Verificación de enlace con CPU S7-300 y módulo IM 360 a través de cable de bus 368, validando la transferencia de datos sin caídas de rack ni errores de bus (BF/SF).

Detalles de empaque: Se entrega en empaque técnico antiestático con protección contra impactos para un traslado seguro a tu planta.

DISPONIBILIDAD Y LOGÍSTICA EN QUERÉTARO

Stock: Disponible en nuestro inventario central para atención y suministro inmediato en Querétaro y zonas metropolitanas cercanas.

Logística local: Coordinamos despachos express rápidos para recolecciones locales o entregas programadas el mismo día en las principales zonas industriales de la región (Parque Industrial Querétaro, El Marqués, Balvanera, Bernardo Quintana, Benito Juárez y San Juan del Río). Realizamos envíos rápidos asegurados a todo México de forma prioritaria a través de las paqueterías de mayor confianza del mercado.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos este módulo usado Siemens con una póliza de garantía por escrito ante fallas de encendido, pérdidas de comunicación en el bus de fondo o interrupción de señal en las tarjetas de ampliación, ofreciendo respaldo técnico total en tu compra.

Facturación: Emisión inmediata de facturas deducibles de impuestos (CFDI v4.0) de total conformidad con las normativas fiscales de México ante el SAT. Contamos con opciones de crédito comercial para integradores de sistemas de automatización, fabricantes de maquinaria original (OEM) y departamentos de mantenimiento industrial con cuenta activa.

¿Se interrumpió la comunicación con un bastidor de ampliación S7-300 en tu línea de producción y necesitas reemplazar el módulo de interfaz rápidamente sin incurrir en los altos costos de un equipo nuevo descontinuado? Adquiere tu Siemens 6ES7361-3CA01-0AA0 probado con entrega inmediata.
