SIEMENS 6ES7 223-OH22-0XA0 MODULO

SIEMENS 6ES7 223-OH22-0XA0 MODULO

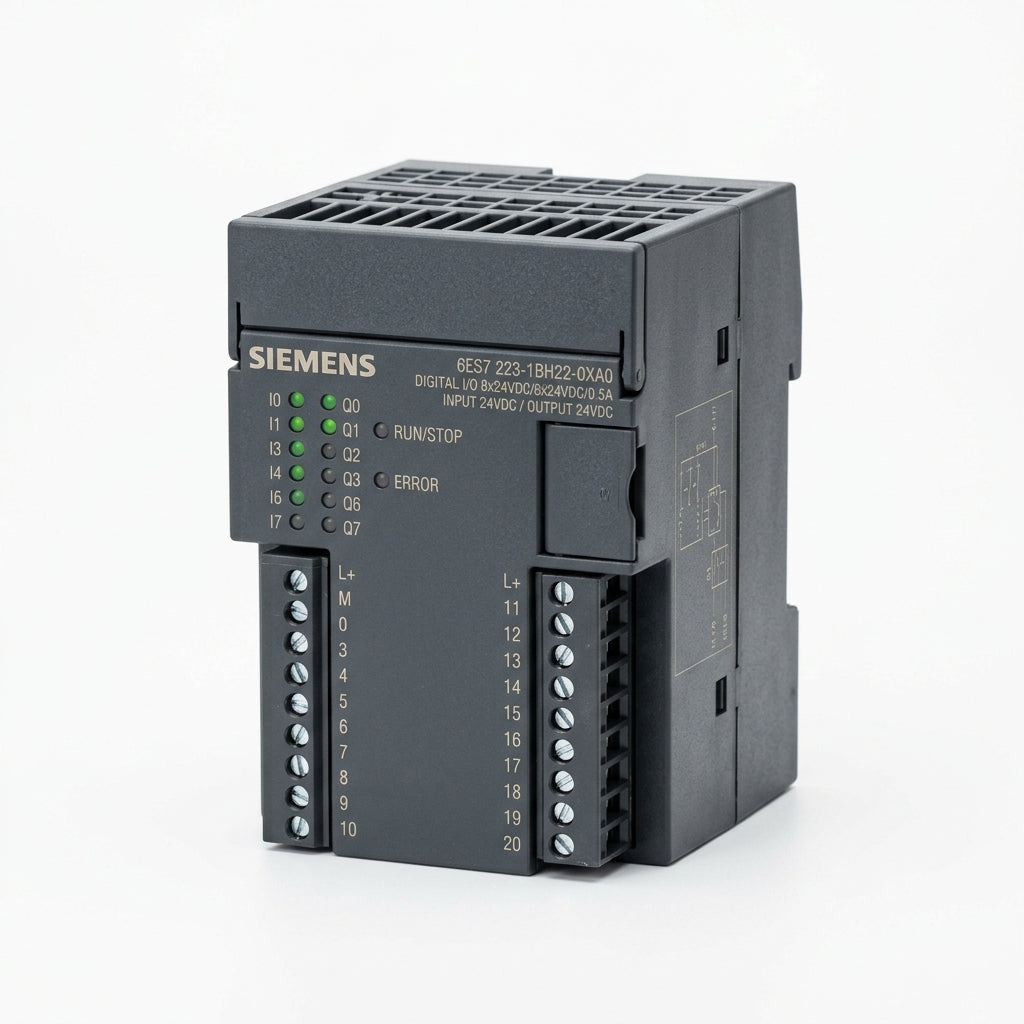

El módulo pertenece a la serie EM 223 de los PLCs SIMATIC S7-200 de Siemens. Se trata de un módulo de combinación de entradas/salidas digitales (Digital I/O Combination Module), que se conecta al CPU de la serie S7-22X.

Especificado para operar con 24 V DC como voltaje nominal de carga (“Load voltage L+”). Acepta un rango permitido cercano (por ejemplo, ~ 20.4 V a ~ 28.8 V) en modelos equivalentes.
El consumo de corriente del bus trasero (backplane) es aproximadamente 80 mA cuando está vacío (sin cargas externas), en módulos similares.

Número de entradas digitales: 8 (en módulos tipo 8 DI / 8 DO combinado) para modelos similares como 6ES7-223-1BH22-0XA0.
Tipo de señal: 24 V DC, sink/source. Señal “0” típicamente entre 0-5 V, señal “1” típica entre ~ 15-30 V.
Corriente de entrada al detectar “1”: ~ 4 mA por canal en muchas condiciones.
Retardo (“input delay”) al pasar de 0 a 1: máximo ~ 4.5 ms.
Número de salidas: 8 (en configuración con salidas digitales DC) o hasta 8 salidas tipo relay o contactores en modelos combinados. En el modelo 1BH22-0XA0, son 8 salidas digitales, cada una con capacidad aproximada de 0.75 A.
Salida “1” mínima tensión con carga: típicamente ≥ 20 V. Salida “0” máxima: ≤ 0.1 V (con carga apropiada).
La corriente agregada máxima en todas las salidas o por grupo de salidas suele estar limitada; por ejemplo ~ 3 A para el módulo de 8 salidas en modelos similares.
El módulo ofrece separación galvánica entre canales de entrada mediante optoacopladores, agrupados (canales separados en grupos de 4) para evitar interferencias.
La prueba de aislamiento (“dielectric test”) para modelos equivalentes es de aproximadamente 500 V AC.

EQUIPO USADO FUNCIONANDO
