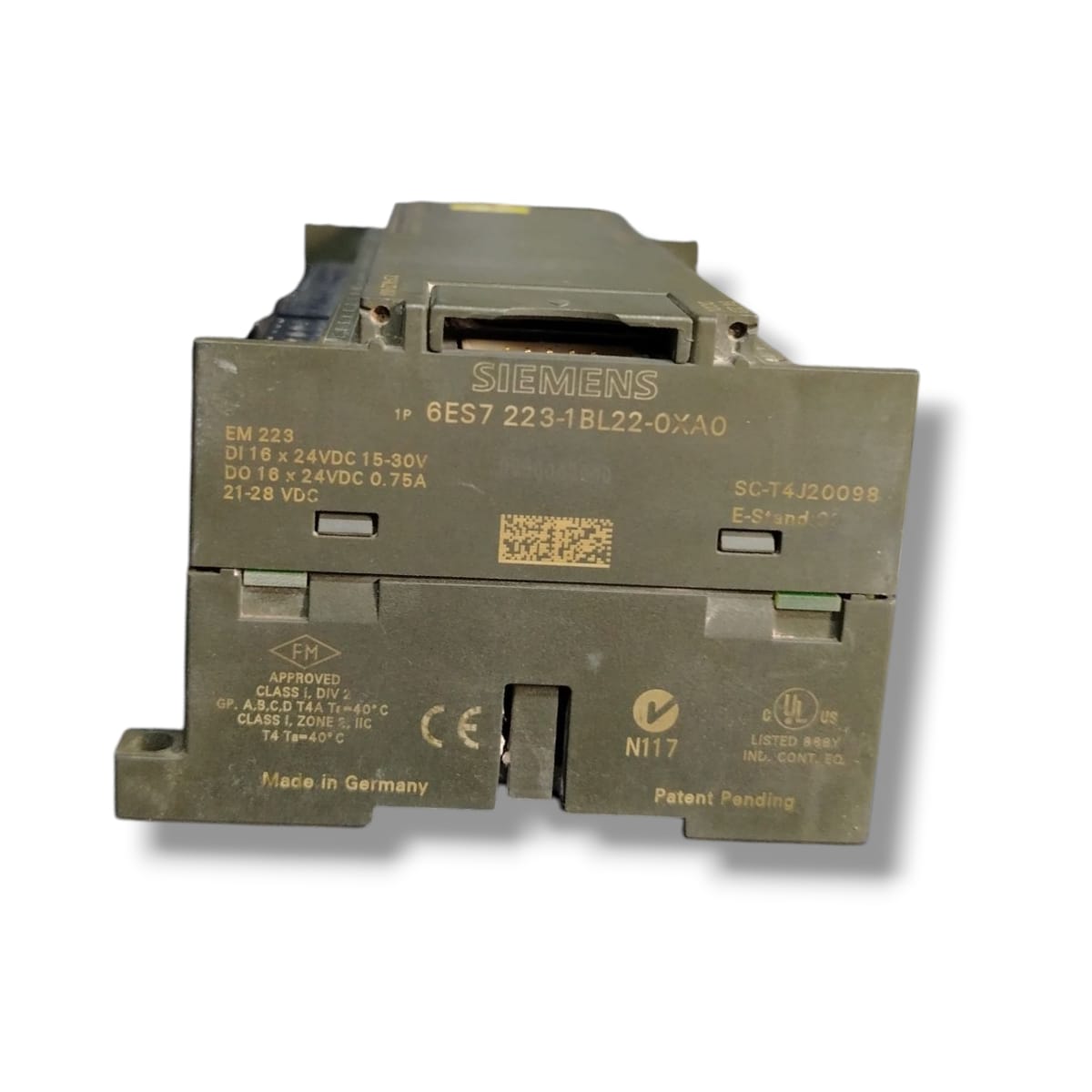

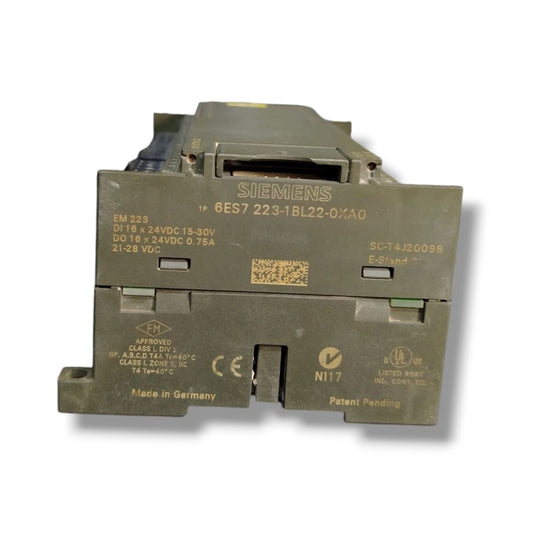

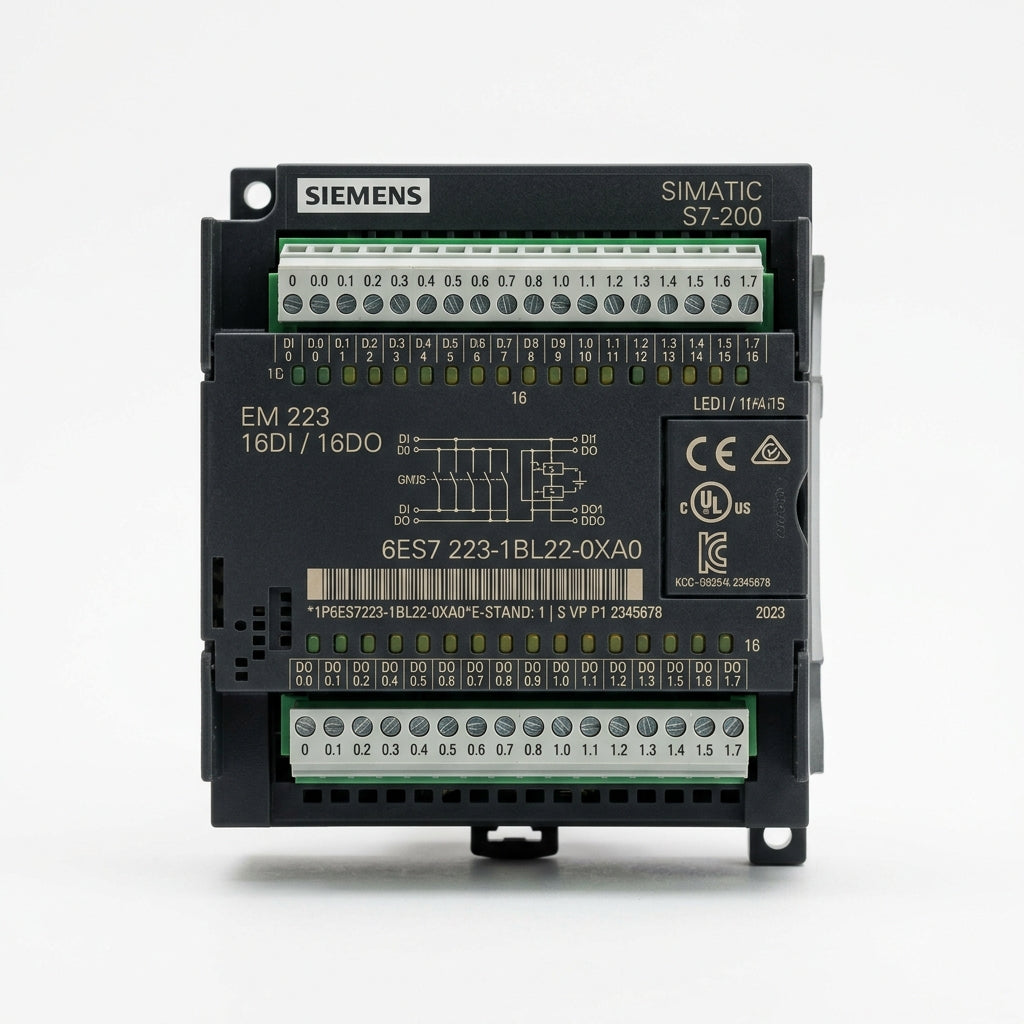

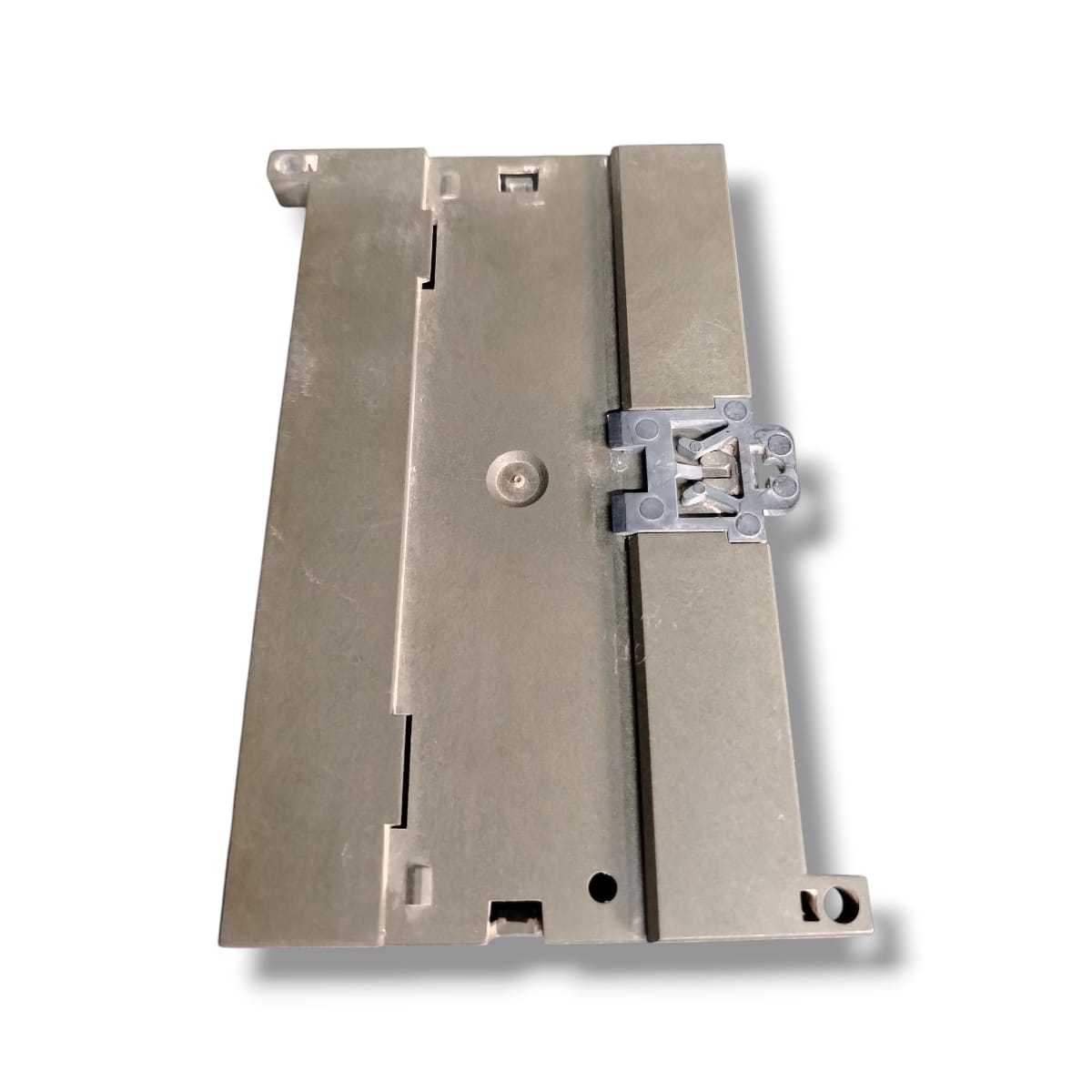

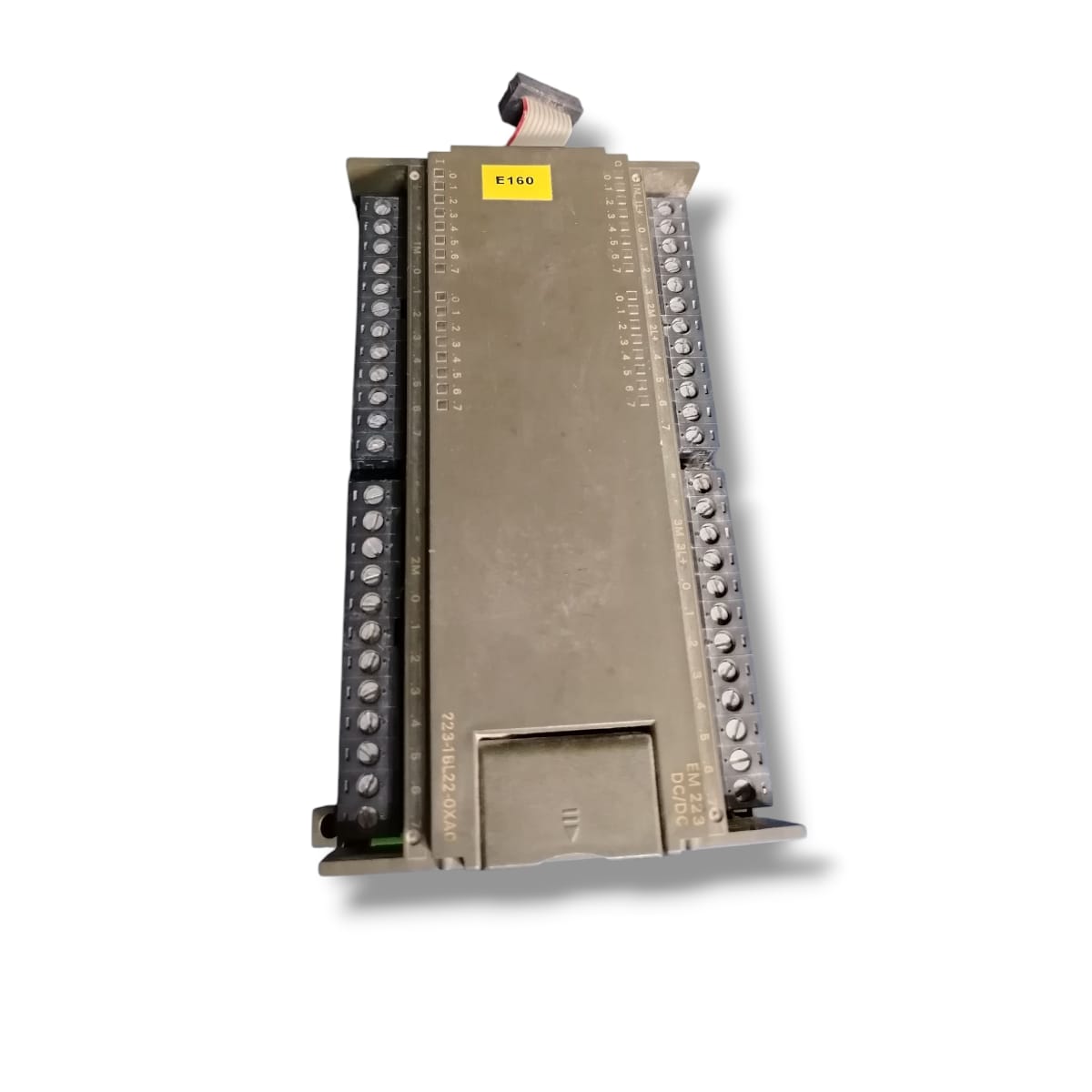

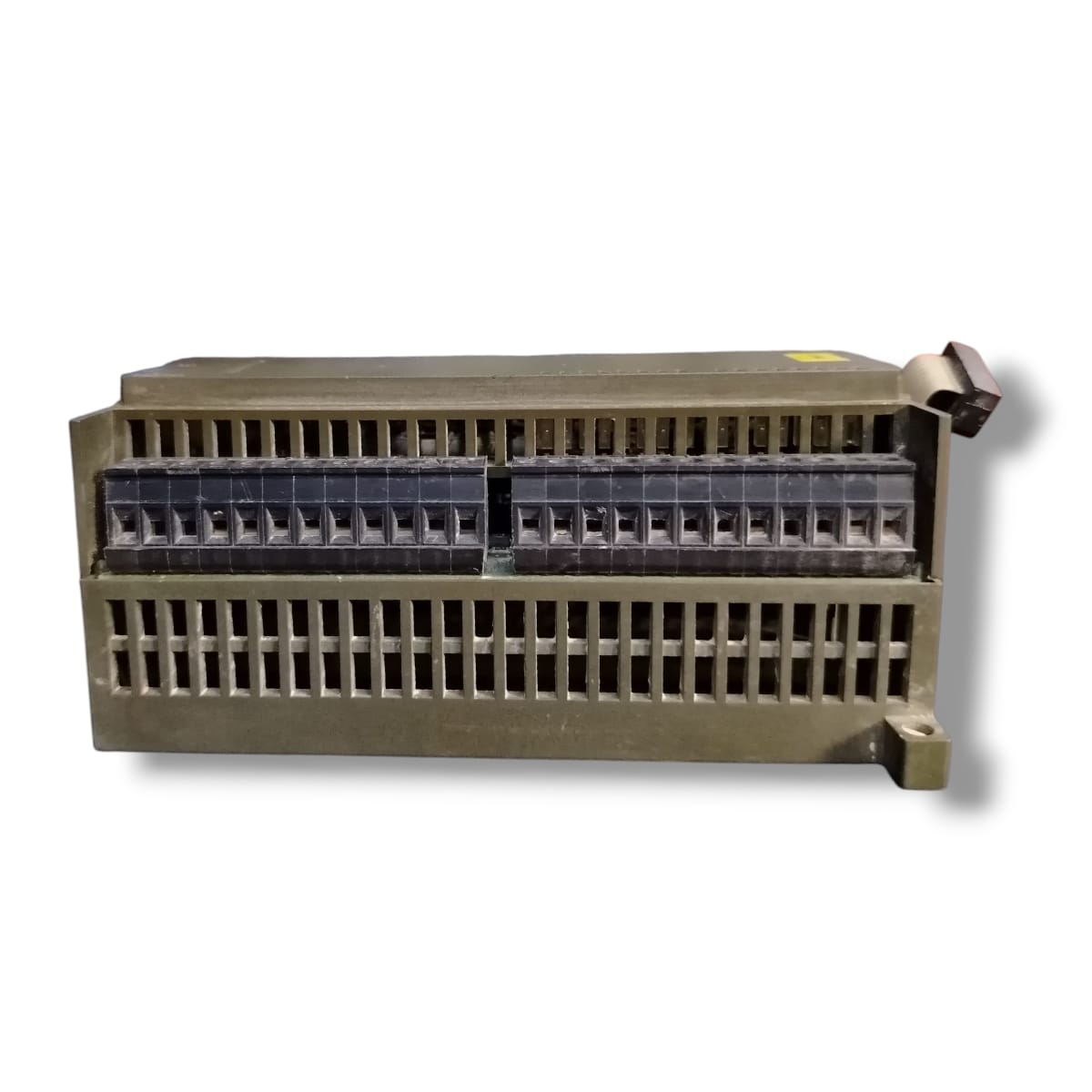

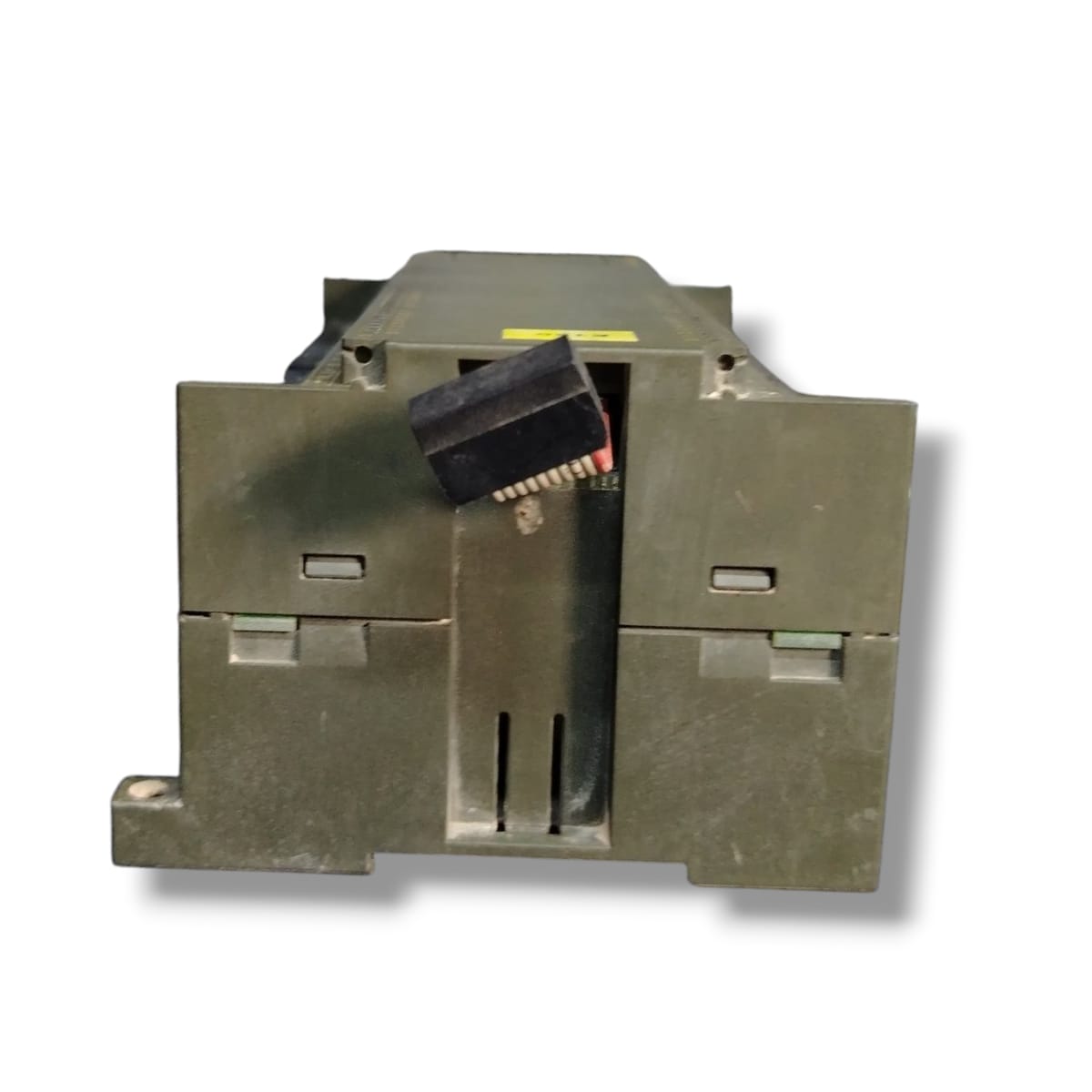

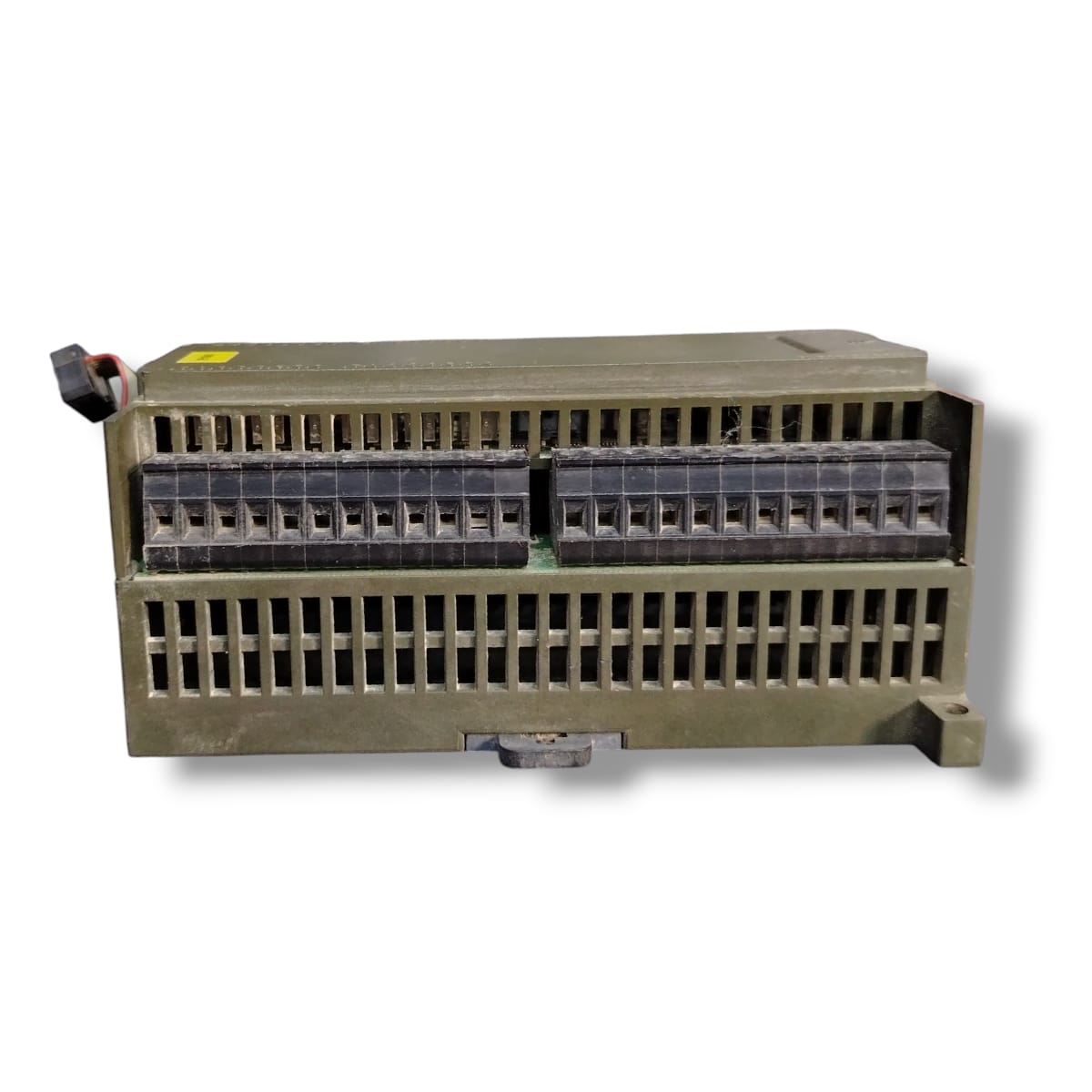

Este módulo es parte de la familia SIMATIC S7-200 de Siemens. Es el modelo EM 223, designado con el número 6ES7-223-1BL22-0XA0. Es un módulo combinado digital de expansión (Digital I/O Expansion Module). Solo compatible con CPU de la serie S7-22X.

Número de entradas digitales: 16

Tipo de señal: 24 V DC. Posibilidad de configuración sink/source.

Rango permitido para “señal 1”: típicamente entre 15 V DC y 30 V DC.

“Señal 0” máxima: hasta 5 V DC.

Corriente típica por entrada cuando está en “1”: ~ 4 mA.

Retardo de entrada (delay de 0 → 1): máximo ~ 4.5 ms.

Número de salidas digitales: 16

Voltaje de salida nominal: 24 V DC

Capacidad de corriente por punto/salida en señal lógica “1”: 0.75 A por salida. Voltaje mínimo de salida en “señal 1”: ≥ 20 V DC.

Voltaje máximo de salida en señal “0”: ≤ 0.1 V DC (con carga adecuada)

Protección contra cortocircuitos: no incluida; debe considerarse externamente.

Voltaje de carga (Load voltage L+): valor nominal 24 V DC.

Rango permitido aproximadamente entre 20.4 V y 28.8 V DC

Corriente consumida desde el bus trasero (5 V DC): hasta ~ 160 mA.

Pérdida de potencia típica (power loss): ~ 6 W.

Las entradas digitales tienen aislamiento galvánico mediante optoacopladores.

Salidas digitales también con aislamiento galvánico, en grupos (los canales están separados internamente en grupos para reducir interferencias)

Aislamiento probado entre circuitos: ~ 500 V AC de prueba

Cable blindado: hasta ~ 500 metros.

Cable sin blindar: hasta ~ 150 metros

EQUIPO USADO FUNCIONANDO
