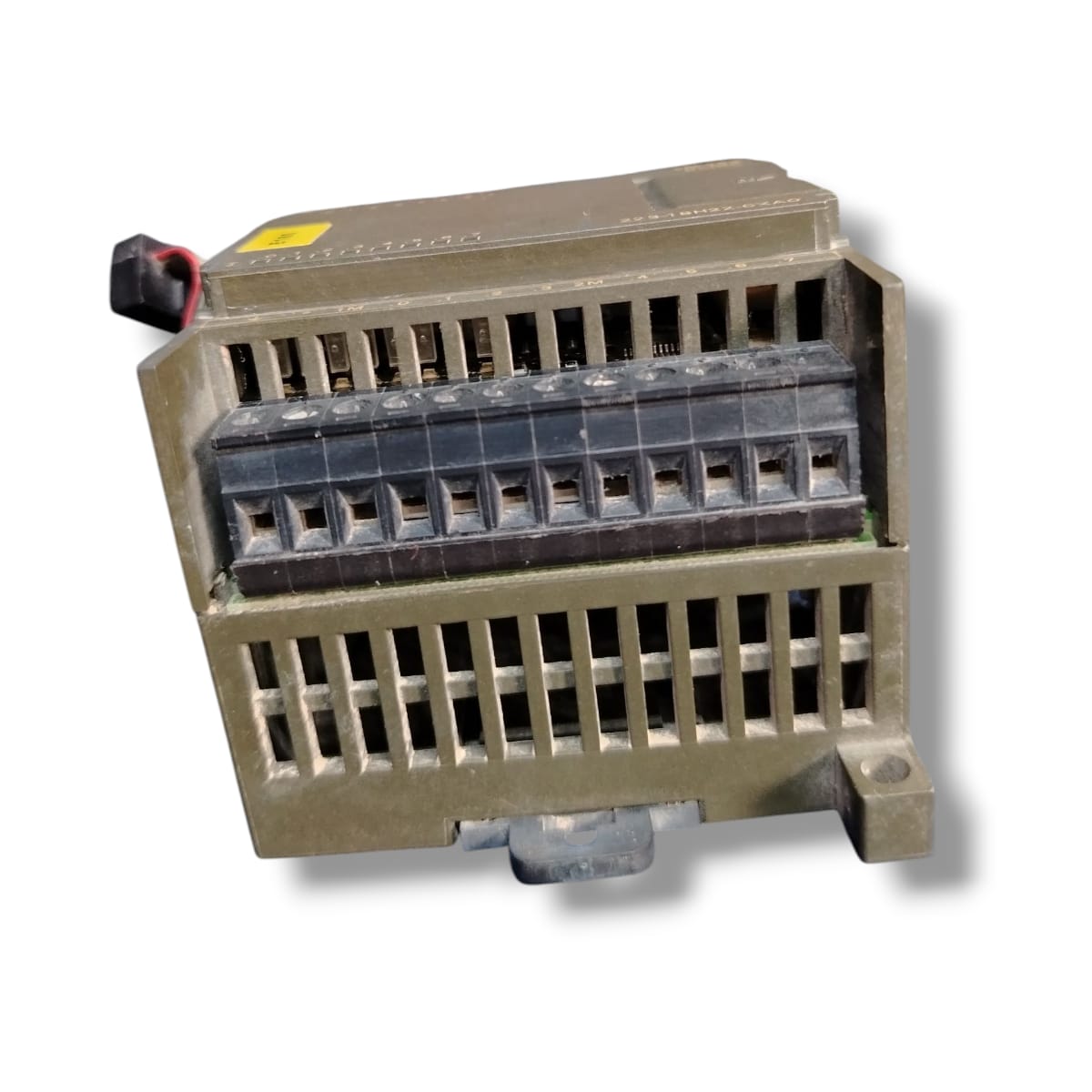

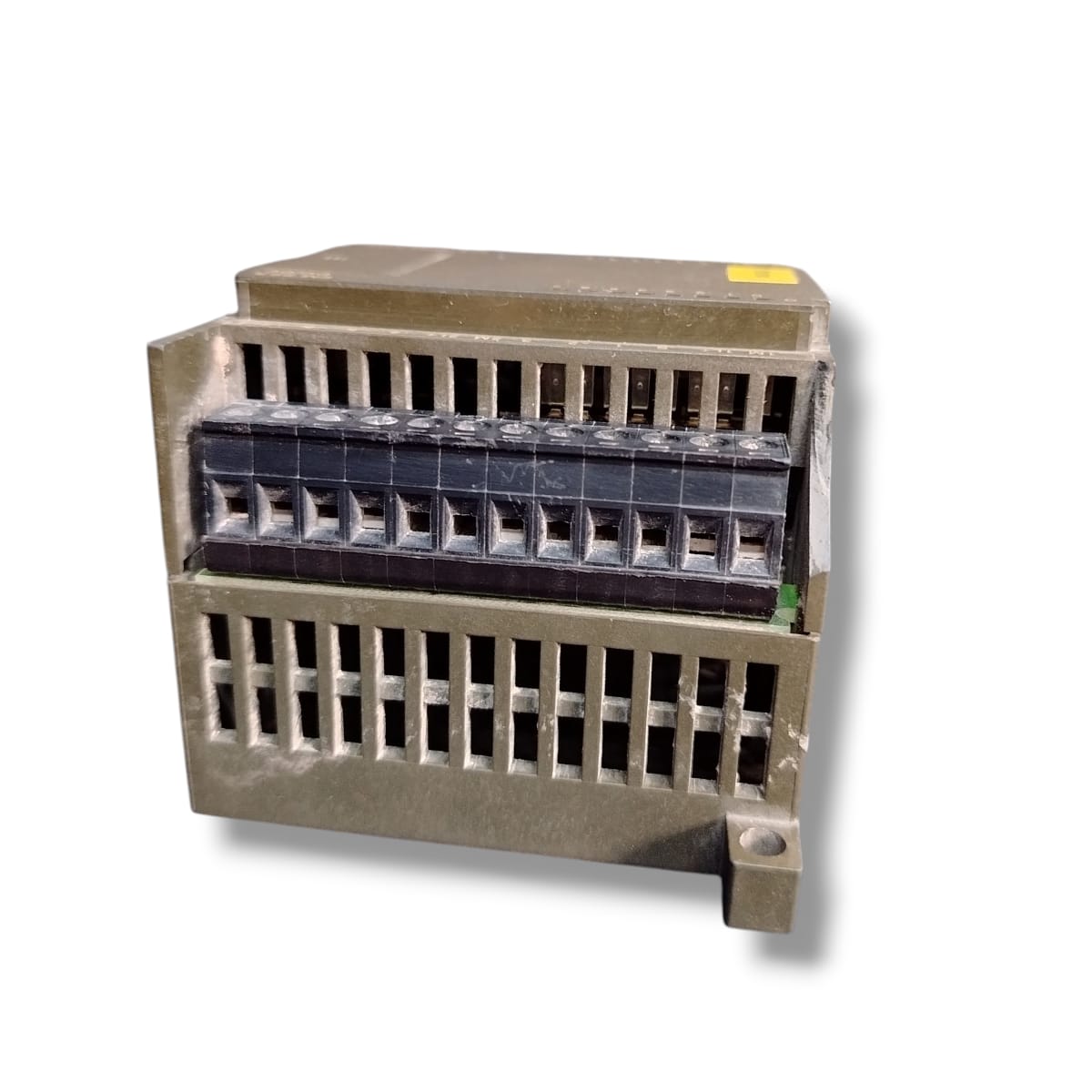

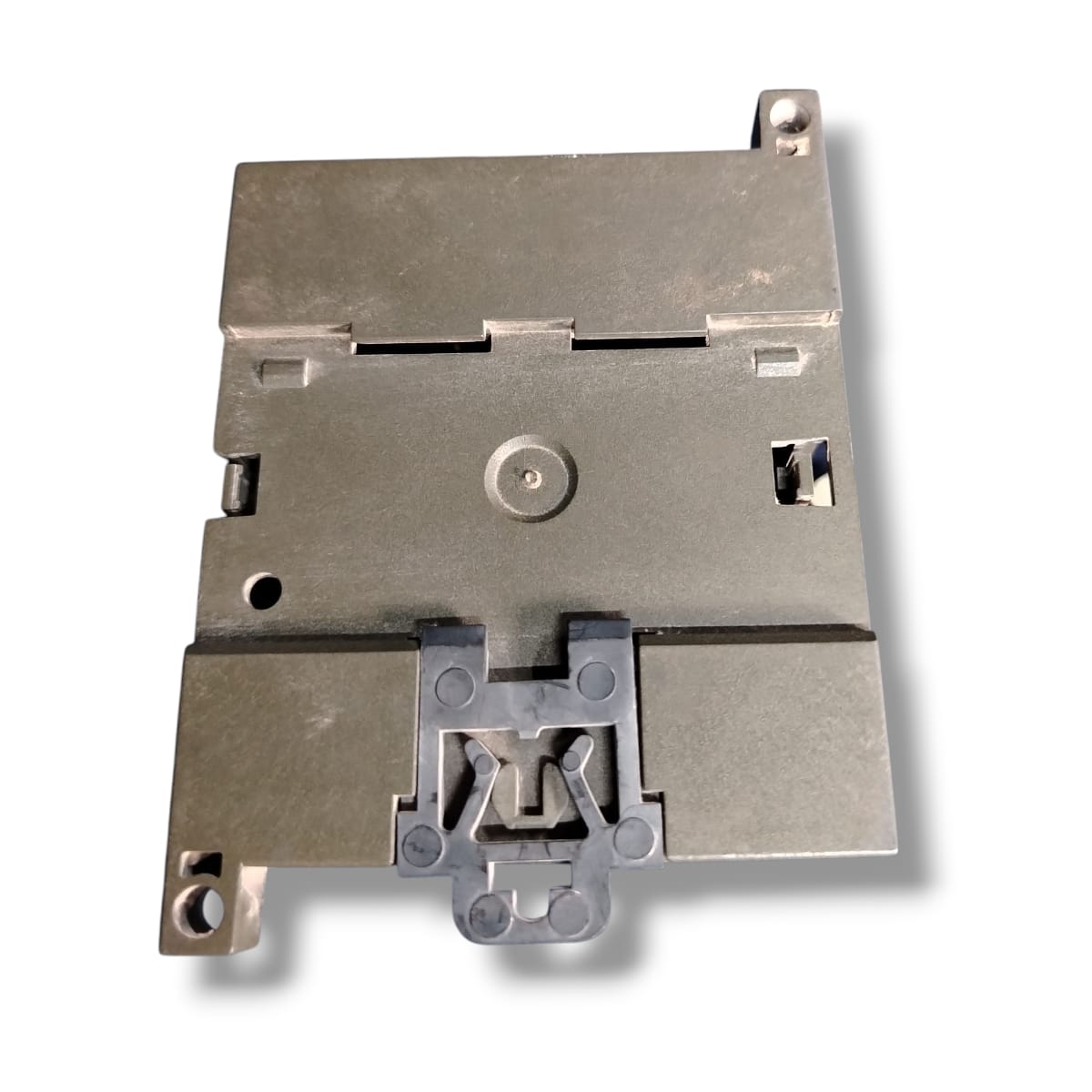

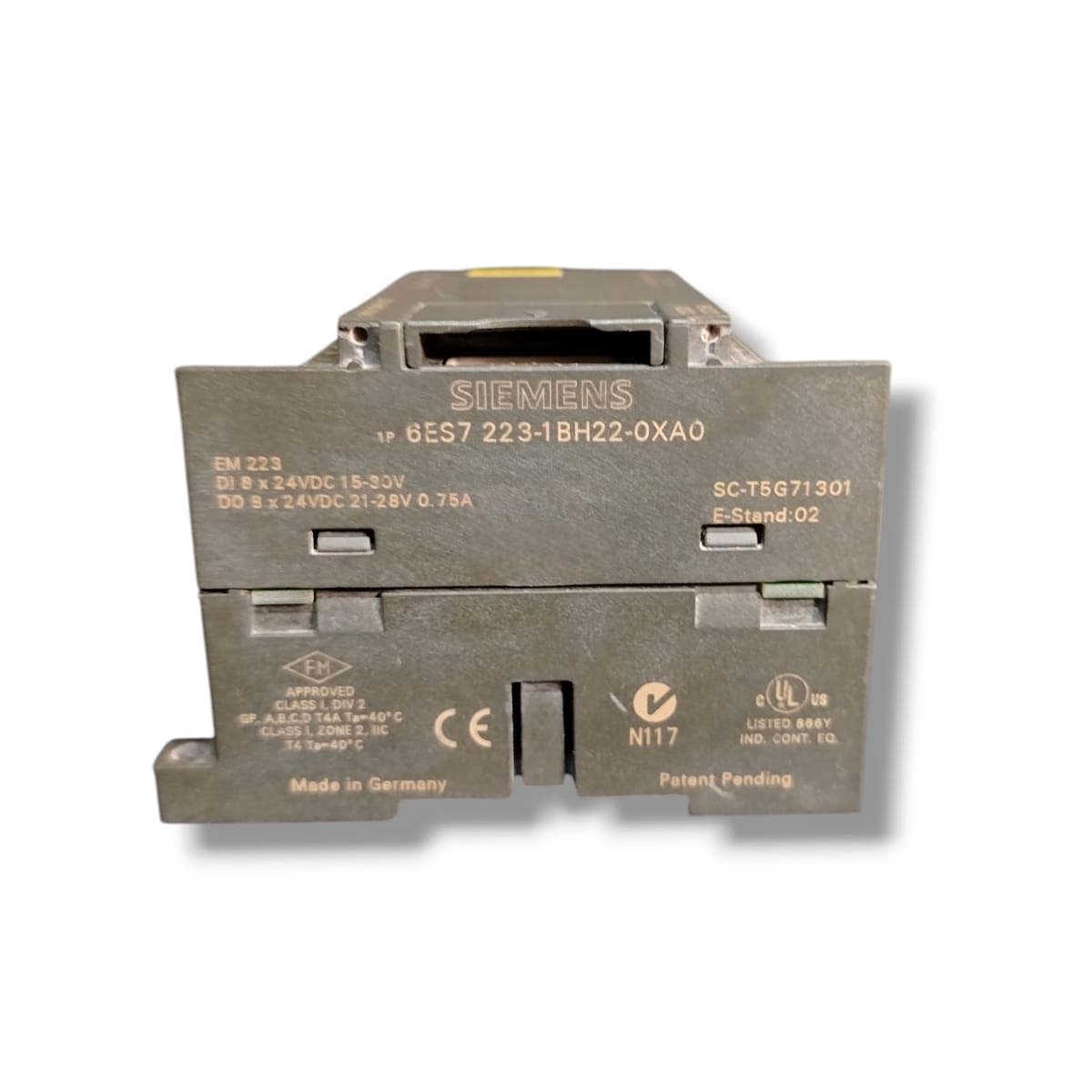

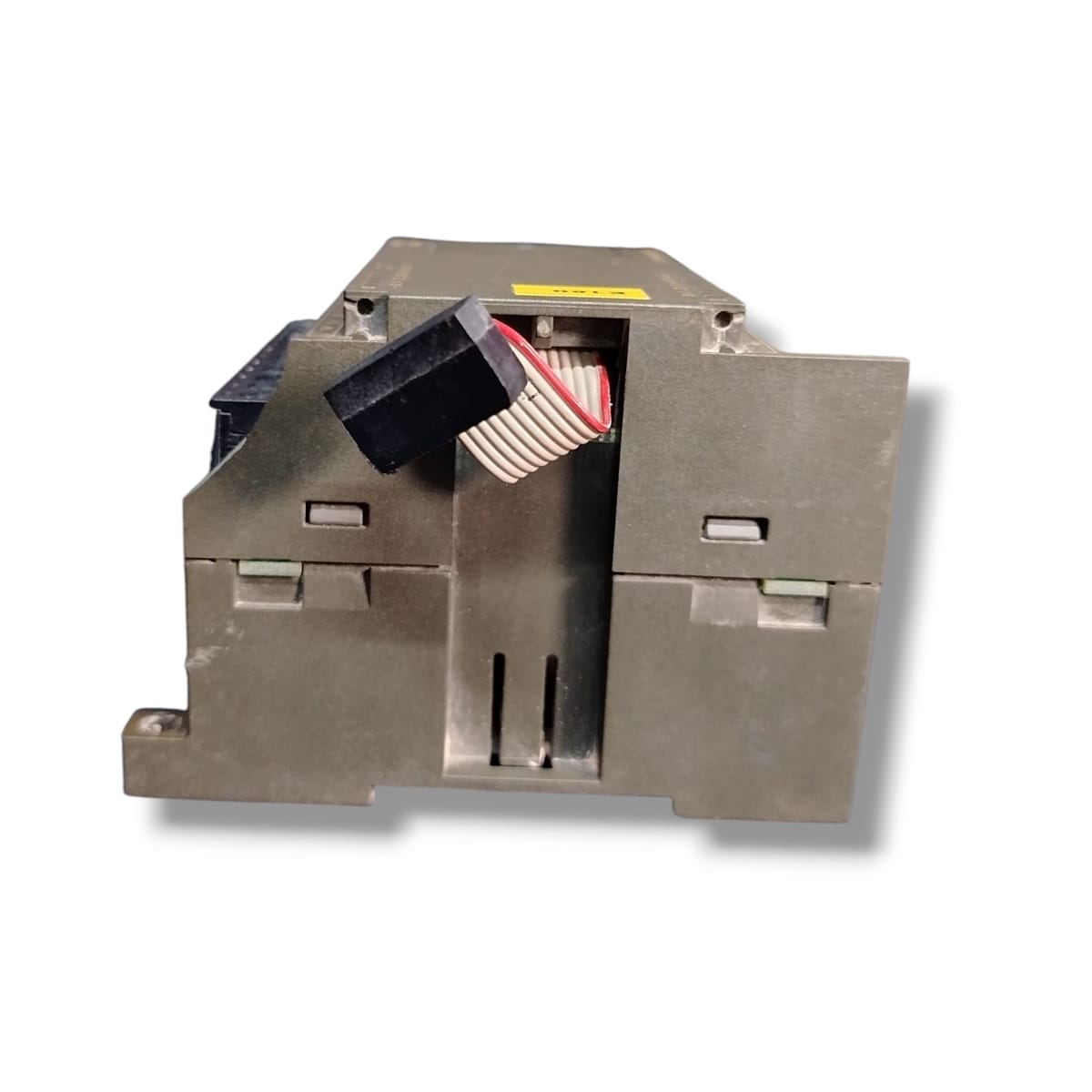

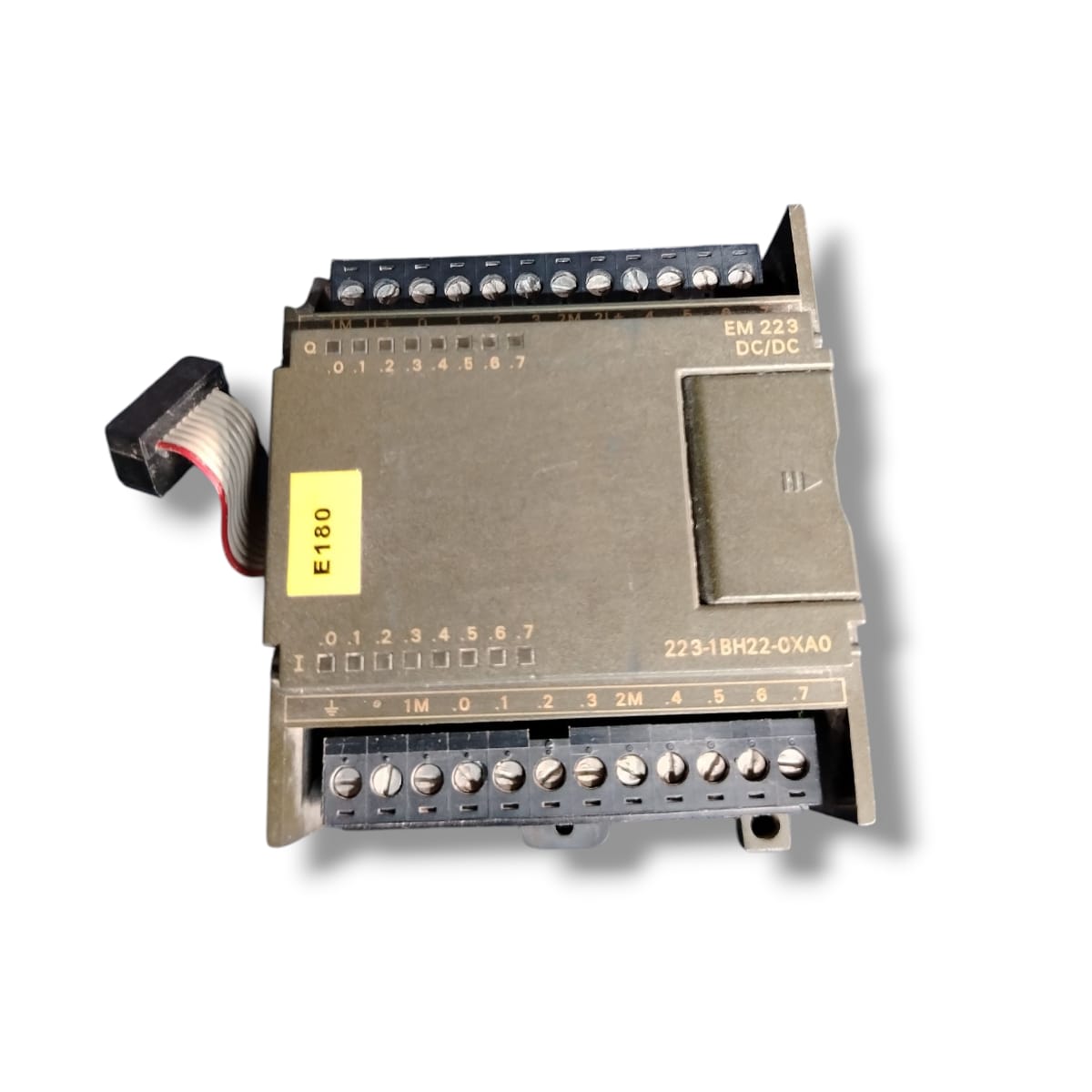

SIEMENS 6ES7 223-1BH22-0XA0 MODULO

SIEMENS 6ES7 223-1BH22-0XA0 MODULO

es un módulo de entradas/salidas digitales (Digital I/O Module), parte de la familia S7-200 de Siemens, modelo EM 223. Está diseñado para usarse únicamente con CPUs de la serie S7-22X.
Las entradas digitales son 8 de tipo DC-24 V, pueden operar en configuración sink o source.
El valor nominal de voltaje de alimentación para “Load voltage L+” es de 24 V DC. Permite variar entre un límite inferior (~ 20.4 V) y superior (~ 28.8 V).
La corriente típica que consume desde el bus de backplane del PLC es de ~ 80 mA a 5 V DC.
El consumo típico de potencia del módulo es ~ 3 W.
El tiempo de retardo (“input delay”) para señal de “0 → 1” está en el orden máximo de 4.5 ms.
Hay 8 salidas digitales, también de 24 V DC. Cada punto de salida (cada canal) puede entregar hasta 0.75 A.
El voltaje mínimo de salida para nivel alto (“signal ‘1’”) es ~ 20 V; para nivel bajo (“signal ‘0’”) es máximo ~ 0.1 V.
Corriente agregada máxima permitida para todas las salidas en un grupo conductor es ~ 3 A.
Las entradas digitales están aisladas galvánicamente mediante optoacopladores, en grupos de 4 canales. Lo mismo aplica para las salidas digitales.
El aislamiento ha sido probado con ~ 500 V AC para verificar separación entre canales, etc.
Se puede usar cable blindado o sin blindar; distancia máxima de transmisión (dependiendo del tipo de cable) varía: hasta ~ 500 m para cable blindado y ~ 150-500 m para no blindado según condiciones.
El módulo mide aproximadamente 71.2 mm de ancho × 80 mm de alto × 62 mm de profundidad.
Solo compatible con CPUs S7-22X
No incluye protección contra cortocircuitos internos en las salidas; se requieren medidas externas.

EQUIPO USADO FUNCIONANDO
