SIEMENS 6ES7 194-4AN00-0AA0

SIEMENS SIMATIC DP (ET 200PRO)

Módulo de conexión frontal de interfaz e interconexión táctica para Unidades Centrales de Procesamiento (CPU) y módulos de interfaz IM (Connection Module for Distributed Field Processor / Rugged Network and Power Interface), número de parte 6ES7194-4AN00-0AA0 (Componente de acoplamiento físico y eléctrico de alta ingeniería desarrollado por Siemens. Diseñado específicamente para actuar como la cara exterior de conectividad para las CPUs inteligentes IM 154-8 PN/DP y módulos de interfaz avanzados de la familia SIMATIC ET 200pro, permitiendo la distribución directa en campo de redes industriales y fuerza en líneas de producción automotriz, estampado y celdas de manufactura pesada de la región del Bajío). Equipo en condición Usada (Tested / Control de Calidad de Laboratorio) disponible en stock para entrega inmediata desde Querétaro y zonas cercanas.

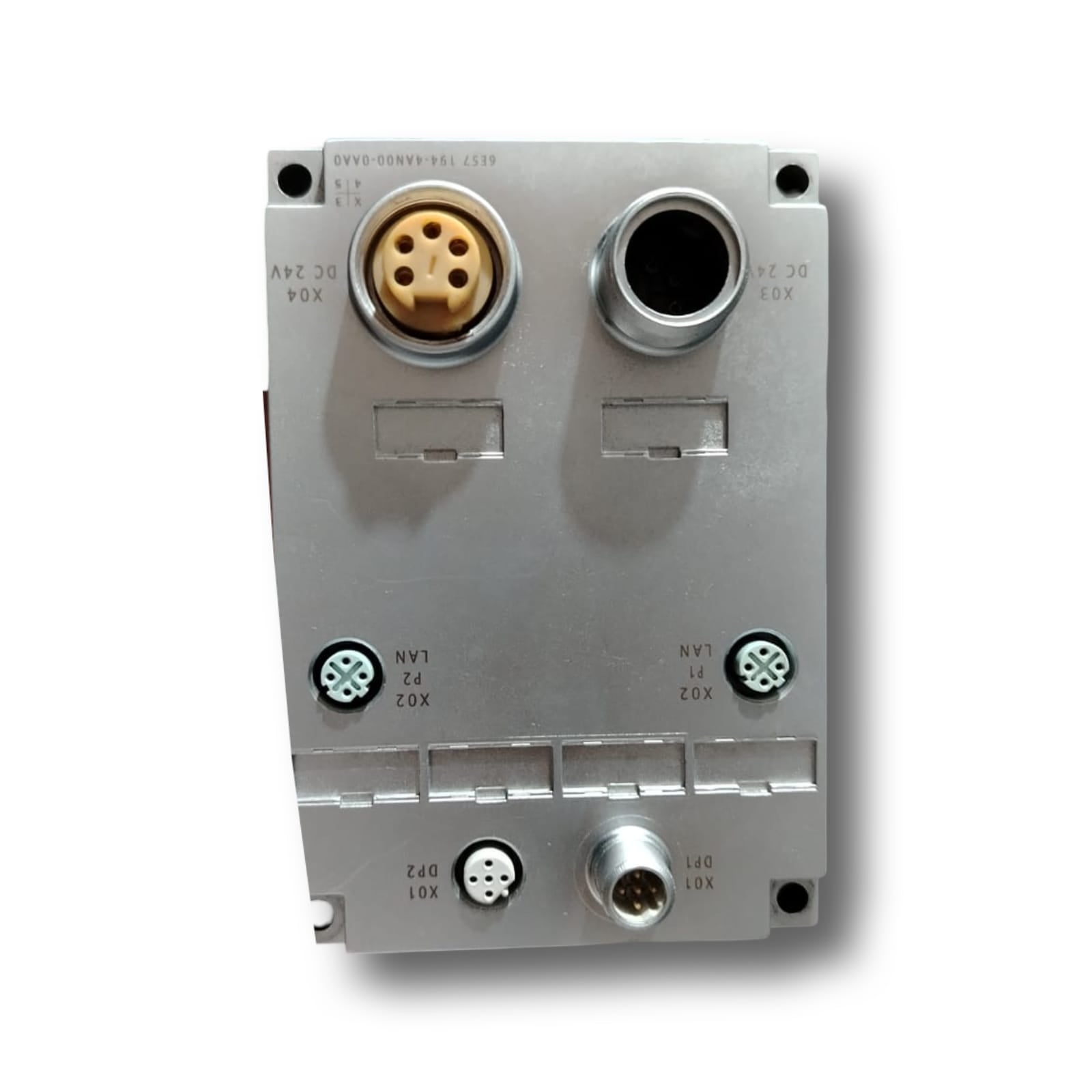

El módulo de conexión CM IM PN/DP M12 7/8" (6ES7194-4AN00-0AA0) es la pieza de hardware crítica encargada de proveer los puertos físicos estancos para los lazos de comunicación combinada (PROFINET y PROFIBUS DP) junto con el suministro e interconexión de energía industrial de alta potencia. Su robusto chasis de 90 mm de ancho se acopla de manera milimétrica sobre las tarjetas lógicas de procesamiento, eliminando por completo la necesidad de canalizar mangueras de cables blindados hacia tableros eléctricos intermedios y reduciendo drásticamente los tiempos de mantenimiento y diagnóstico a pie de máquina.

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Módulo de conexión frontal para nodos de red y CPUs (Connection Module).

Modelo comercial / Designación funcional: CM IM PN/DP M12 7/8" (Familia SIMATIC DP / ET 200pro de Siemens).

Número de parte / SKU: 6ES7194-4AN00-0AA0 (Código internacional: 4025515077435).

Configuración de Interfaces de Comunicación (Datos):

X1 (Línea PROFIBUS DP): 2 puertos hembra tipo M12 (Entrada / Salida) de 5 pines para esquemas de control maestro/esclavo clásicos con velocidades de hasta 12 Mbit/s.

X2 (Línea PROFINET): 2 puertos hembra tipo M12 de 4 pines con codificación D. Operan acoplados a un switch interno de red para permitir topologías de cableado continuo en línea o anillo con redundancia de medios (MRP).

Configuración de Interfaces de Potencia (Fuerza / Energía):

2 conectores robustos tipo 7/8 pulgadas (1 Entrada macho / 1 Salida hembra para puenteo continuo o Loop-through).

Distribución segregada de circuitos: Línea 1L+ dedicada para la alimentación de la lógica del sistema/electrónica y línea 2L+ para la alimentación de carga de actuadores y salidas, soportando un paso de corriente de hasta 8 Amperios por circuito.

Compatibilidad de Módulos Electrónicos: Diseñado estrictamente para montarse sobre los procesadores y nodos centrales:

CPU inteligente descentralizada IM 154-8 PN/DP CPU (6ES7154-8AB00-0AB0).

CPU a prueba de fallos IM 154-8F PN/DP CPU (6ES7154-8FX00-0AB0).

Dimensiones de la Estructura:

Ancho de perfil: 90 mm (Doble sección para albergar los conectores de red y fuerza).

Altura: 130 mm.

Profundidad: 51 mm.

Peso aproximado: 540 gramos (cuerpo rígido de polímero con inserts metálicos roscados de alta durabilidad).

Grado de Sellado e Inmunidad Ambiental: Certificación integral IP65 / IP67 (Totalmente estanco contra polvos finos conductivos, viruta ferrosa, goteo continuo de aceites de corte, lubricantes y chorros de agua a alta presión directa en campo).

Certificaciones Globales: Homologación CE, cULus, FM para áreas peligrosas (Hazardous Locations), inmunidad electromagnética (EMV) y aprobaciones de grado naval.

ESPECIFICACIONES DE CONDICIÓN DEL EQUIPO

Condición: Usada (Tested Surplus — Laboratorio Verificado por Ingeniería). Este bloque de conexión Siemens ha sido recuperado e inspeccionado tras procesos planificados de desmontaje técnico y modernización de celdas automatizadas en plantas de ensamble vehicular.

Inspección y pruebas de continuidad en laboratorio: El componente pasó por un riguroso mantenimiento preventivo exterior, soplado dieléctrico a presión y una auditoría estructural de continuidad pin a pin en nuestro laboratorio de pruebas de Querétaro. Se verificó que las cuerdas roscadas metálicas de los 4 puertos M12 y los 2 conectores de potencia 7/8" se encuentren en perfecto estado (sin barridos, deformaciones ni desgastes mecánicos), y que los pines de inserción trasera hacia la tarjeta de la CPU no presenten dobleces ni signos de sulfatación por humedad, asegurando una transferencia de datos limpia y libre de caídas lógicas al 100%.

Detalles estéticos y empaque: Al ser una pieza de excedente industrial usado en entornos productivos reales, el chasis de polímero puede mostrar marcas leves de uso cosmético, raspaduras superficiales en los laterales o marcas de sujeción que no comprometen en absoluto su hermeticidad IP67 ni el sellado de las conexiones. No incluye su caja individual de cartón de Siemens ni tornillería de fijación accesoria; el módulo se suministra adecuadamente protegido en empaque industrial reforzado con blindaje antichoque.

DISPONIBILIDAD Y LOGÍSTICA EN EL BAJÍO

Stock: Disponible en nuestro inventario regional para atención inmediata en Querétaro, Guanajuato, San Luis Potosí y zonas aledañas.

Logística local: Coordinamos despachos express inmediatos para recolecciones locales en nuestras instalaciones o entregas programadas el mismo día en los principales desarrollos industriales de la región del Bajío (Parque Industrial Querétaro - PIQ, El Marqués, Bernardo Quintana, Balvanera, Parque Industrial Innovación, así como los corredores de Silao, Irapuato, Celaya y la Zona Industrial de SLP). Realizamos envíos rápidos asegurados a todo México a través de paqueterías de alta confianza de forma prioritaria.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos este módulo de conexión Siemens 6ES7194-4AN00-0AA0 con una póliza de garantía por escrito contra fallas de aislamiento eléctrico, pérdidas de continuidad en las pistas internas de los buses de red o fallas de inserción en los puertos, asegurando la estabilidad de tus arquitecturas distribuidas.

Facturación: Emisión inmediata de facturas deducibles de impuestos (CFDI v4.0) de total conformidad con las normativas fiscales vigentes de México ante el SAT. Contamos con opciones de crédito comercial para integradores de sistemas de automatización, fabricantes de maquinaria original (OEM) y departamentos de ingeniería con cuenta activa.

¿El bloque de conexión frontal de tu CPU de campo ET 200pro sufrió un impacto mecánico en la línea, tiene un puerto dañado por humedad provocando fallas intermitentes de bus (BF) y requieres sustituirlo hoy mismo en Querétaro para evitar penalizaciones por paro de línea, sin pagar los elevados costos ni esperar los prolongados plazos de importación de fábrica? Nosotros tenemos la solución.
