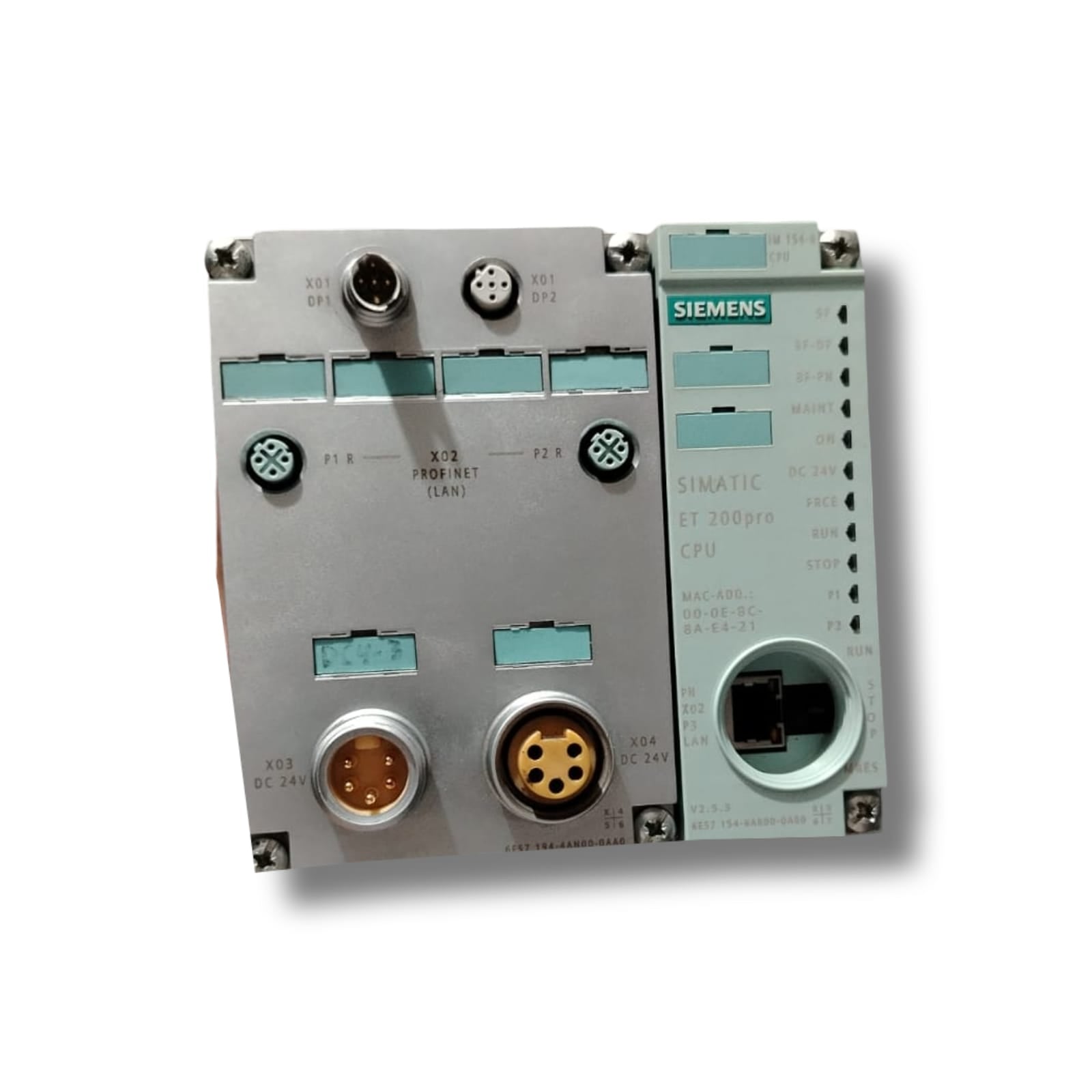

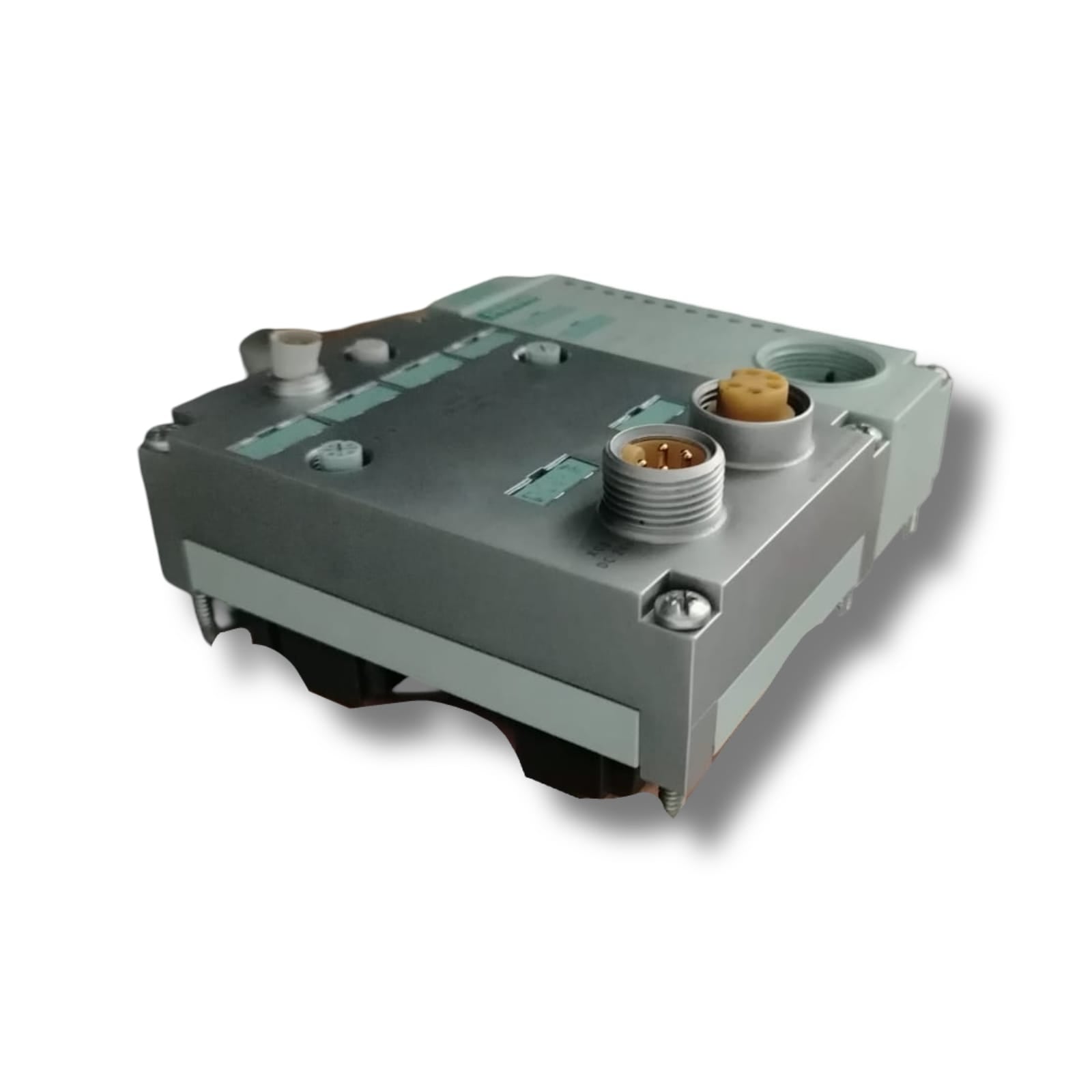

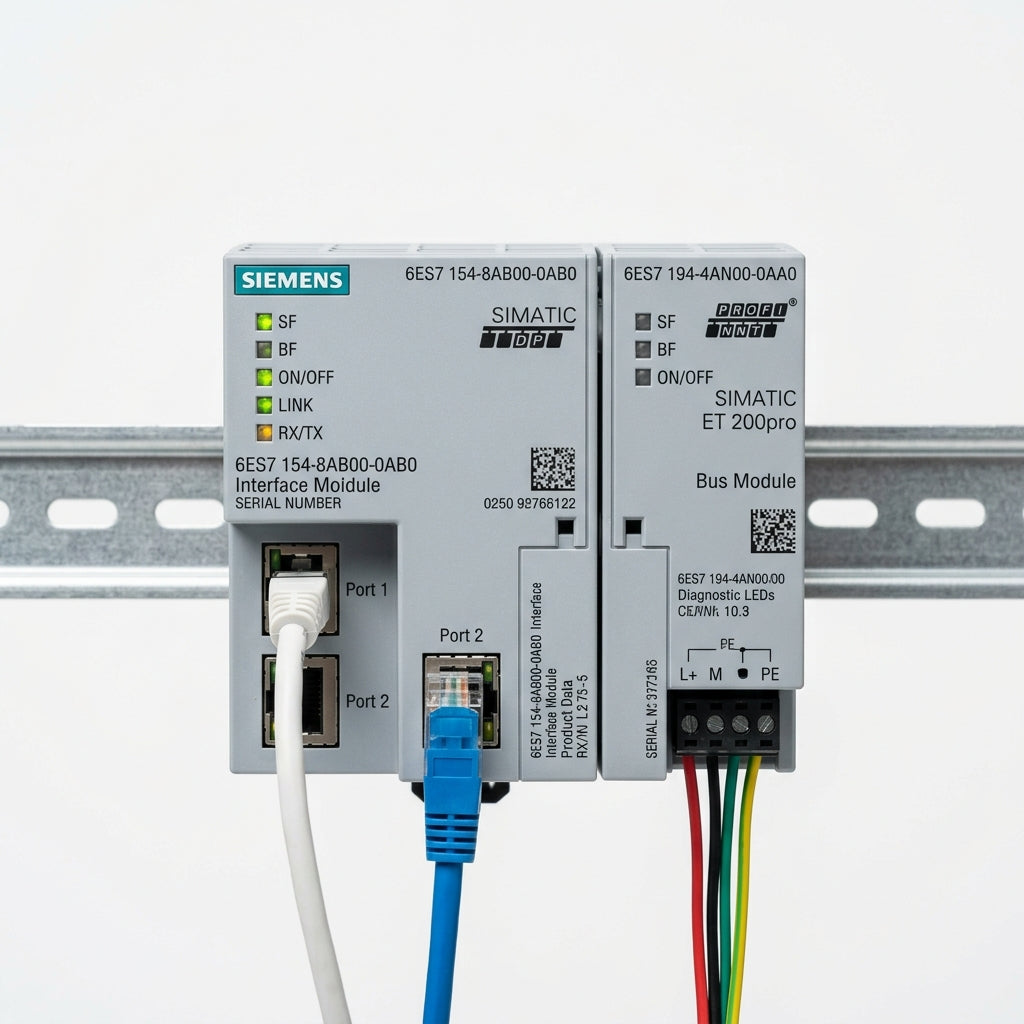

SIEMENS 6ES7 154-8AB00-0AB0 + 6ES7 194-4AN00-0AA0

SIEMENS SIMATIC DP (SISTEMA INTEGRADO ET 200PRO - CPU DE CAMPO)

Unidad Central de Procesamiento (CPU) descentralizada inteligente de alto rendimiento con módulo de conexión frontal integrado (Distributed Field Processor / Programmable Logic Controller CPU), conformado por la CPU principal número de parte 6ES7154-8AB00-0AB0 (IM 154-8 PN/DP CPU) y su correspondiente bloque de interfaz y conexiones número de parte 6ES7194-4AN00-0AA0 (CM IM PN/DP M12 7/8") (Conjunto electrónico táctico desarrollado por Siemens. Esta arquitectura combina la potencia de procesamiento autónomo de un PLC de la gama S7-300 con la robustez física de la periferia ET 200pro, permitiendo ejecutar programas de control complejos directamente a pie de máquina en las líneas de estampado, celdas de soldadura y procesos de ensamble de la región del Bajío, sin requerir gabinetes eléctricos intermedios). Componentes en condición Usada (Tested / Control de Calidad de Laboratorio) disponibles en stock para entrega inmediata desde Querétaro y zonas cercanas al Bajío.

Este conjunto modular de Siemens representa una de las soluciones de ingeniería de campo más avanzadas y robustas para la automatización descentralizada. La CPU IM 154-8 PN/DP procesa la lógica del programa local de forma completamente independiente de un PLC maestro, actuando simultáneamente como un esclavo o maestro de red distribuida.

Al acoplarse físicamente al módulo de conexión frontal 6ES7194-4AN00-0AA0, el sistema adquiere puertos estancos M12 de comunicación dual (PROFINET y PROFIBUS DP) e interfaces de fuerza tipo 7/8" con una protección hermética IP65/67, lo que optimiza la velocidad de transmisión, la flexibilidad y la seguridad funcional de las arquitecturas industriales en el estado de Querétaro.

ESPECIFICACIONES TÉCNICAS DEL CONJUNTO

 Módulo Procesador Inteligente: SIEMENS 6ES7154-8AB00-0AB0

Tipo de componente: Unidad Central de Procesamiento (CPU) / Módulo de Interfaz de Red.

Modelo técnico / Familia: IM 154-8 PN/DP CPU (Familia SIMATIC ET 200pro).

Memoria de Trabajo: 256 KB de memoria de trabajo integrada (~85K instrucciones lógicas), optimizada para la carga de bloques de función avanzados, control de lazos PID y direccionamiento de hardware periférico.

Respaldo de Datos Confiable: Libre de mantenimiento; retención de datos segura sin necesidad de batería física de respaldo mediante el uso obligatorio de tarjeta Micro Memory Card (MMC) de Siemens.

Capacidades de Expansión de Red: Soporta el control integrado de hasta 128 equipos de entrada/salida (IO Devices) a través de su puerto maestro PROFINET.

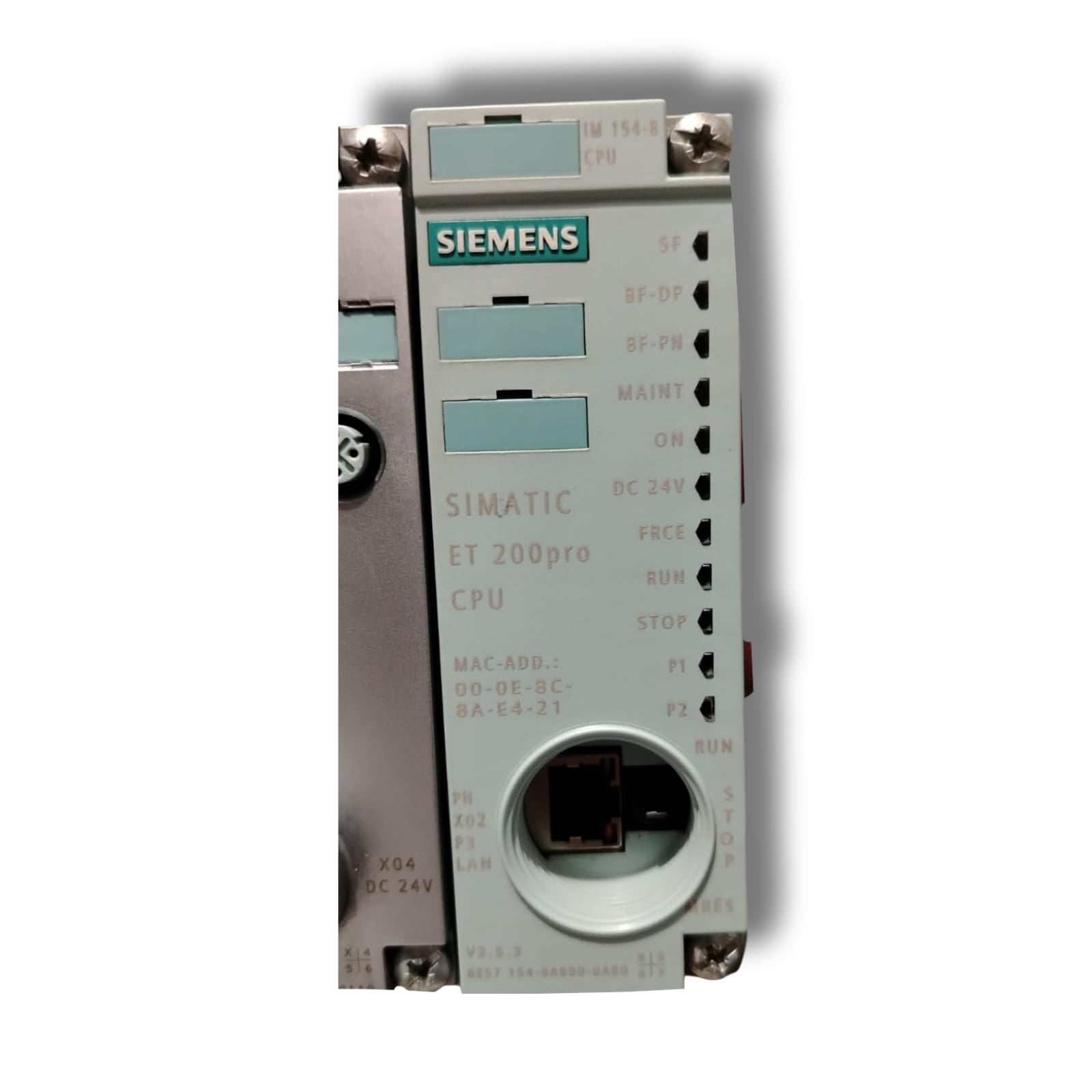

Monitoreo Local: Panel frontal con matriz de indicadores LED dedicados para el estado del procesador (RUN, STOP), fallas del sistema (SF), fallas del bus (BF) y diagnóstico de mantenimiento (MAINT).

Bloque de Interfaz y Conexiones: SIEMENS 6ES7194-4AN00-0AA0

Tipo de componente: Bloque de conexión frontal para CPU IM 154-8.

Denominación funcional: CM IM PN/DP M12 7/8".

Configuración de Interfaces de Comunicación (Puertos de Red):

X1 (Interfaz PROFIBUS DP): 2 conectores hembra tipo M12 (Entrada/Salida) para integración en lazos de control clásicos de hasta 12 Mbit/s (Master/Device).

X2 (Interfaz PROFINET): 2 conectores hembra tipo M12 que operan a través de un switch de red interno integrado para configuraciones en topología de anillo o línea (100 Mbit/s).

Configuración de Interfaces de Potencia (Energía):

2 conectores de potencia industrial tipo 7/8 pulgadas (Entrada y salida en puenteo continuo / Loop-through) para alimentar por separado las líneas lógicas de control (1L+) y las líneas de carga de los actuadores (2L+), soportando un paso de corriente de hasta 8 Amperios por línea.

Especificaciones Mecánicas y Ambientales del Bloque Ensamblado:

Dimensiones del conjunto: Ancho de perfil de 90 mm (con bloque de conexiones montado), ideal para montajes sobre el riel estructural específico de la serie ET 200pro.

Grado de Aislamiento Industrial: Certificación integral IP65 / IP67 (Garantiza un sellado total contra polvo fino suspendido, viruta metálica de maquinado, humedad condensada, goteo continuo de aceites refrigerantes y chorros de agua directos).

ESPECIFICACIONES DE CONDICIÓN DEL EQUIPO

Condición: Usada (Tested Surplus — Laboratorio Verificado por Ingeniería). Este conjunto inteligente CPU e interfaz de conexiones Siemens ha sido recuperado e inspeccionado de forma limpia tras procesos de reconfiguración y modernización programada de celdas robotizadas en el sector automotriz.

Inspección y pruebas dinámicas de control: Los componentes pasaron por un riguroso mantenimiento preventivo exterior, limpieza dieléctrica profunda y una auditoría completa de hardware en nuestro banco de pruebas de PLCs en Querétaro. Nuestro equipo de ingenieros verificó: la carga y ejecución de programas de prueba en la CPU mediante TIA Portal, la comunicación y sincronización de red en los puertos PROFINET y PROFIBUS, la correcta retención de datos, el borrado general de fábrica (Factory Reset) y la salud de todos los pines de interconexión trasera, garantizando una respuesta lógica y una confiabilidad al 100%.

Detalles estéticos y empaque: Al ser piezas de excedente industrial usado, el chasis plástico puede presentar marcas cosméticas menores o raspaduras superficiales en las esquinas que no alteran en absoluto su rigidez mecánica ni comprometen el sello hermético IP67. No se incluye su empaque original de fábrica, tornillería accesoria ni tarjeta Micro Memory Card (MMC); el conjunto se suministra ensamblado y perfectamente resguardado en empaque industrial reforzado con blindaje antichoque.

DISPONIBILIDAD Y LOGÍSTICA EN EL BAJÍO

Stock: Disponible en nuestro inventario regional para atención inmediata en Querétaro, Guanajuato, San Luis Potosí y áreas cercanas.

Logística local: Coordinamos despachos express inmediatos para recolecciones locales en nuestras instalaciones o entregas programadas el mismo día en los principales desarrollos industriales de la región (Parque Industrial Querétaro - PIQ, El Marqués, Bernardo Quintana, Balvanera, Parque Industrial Innovación, así como los corredores de Celaya, Silao, Irapuato y la Zona Industrial de San Luis Potosí). Realizamos envíos rápidos asegurados a todo el territorio nacional a través de paqueterías prioritarias.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos este conjunto de CPU e interfaz Siemens con una póliza de garantía por escrito contra fallas en el procesador digital, errores de bus de red (PROFINET/PROFIBUS) o pérdidas de aislamiento eléctrico, asegurando la continuidad de tus procesos automatizados críticos.

Facturación: Emisión inmediata de facturas deducibles (CFDI v4.0) de total conformidad con las normativas fiscales vigentes de México ante el SAT. Contamos con opciones de crédito comercial para integradores de sistemas de control, desarrolladores de maquinaria (OEM) y departamentos de ingeniería con cuenta activa.

¿La CPU de campo de tu celda de manufactura sufrió una falla eléctrica catastrófica en Querétaro, requieres una refacción original de Siemens de forma urgente para evitar costosas penalizaciones por paro de línea, o buscas implementar control distribuido con un conjunto verificado en laboratorio? Nosotros tenemos la solución.
