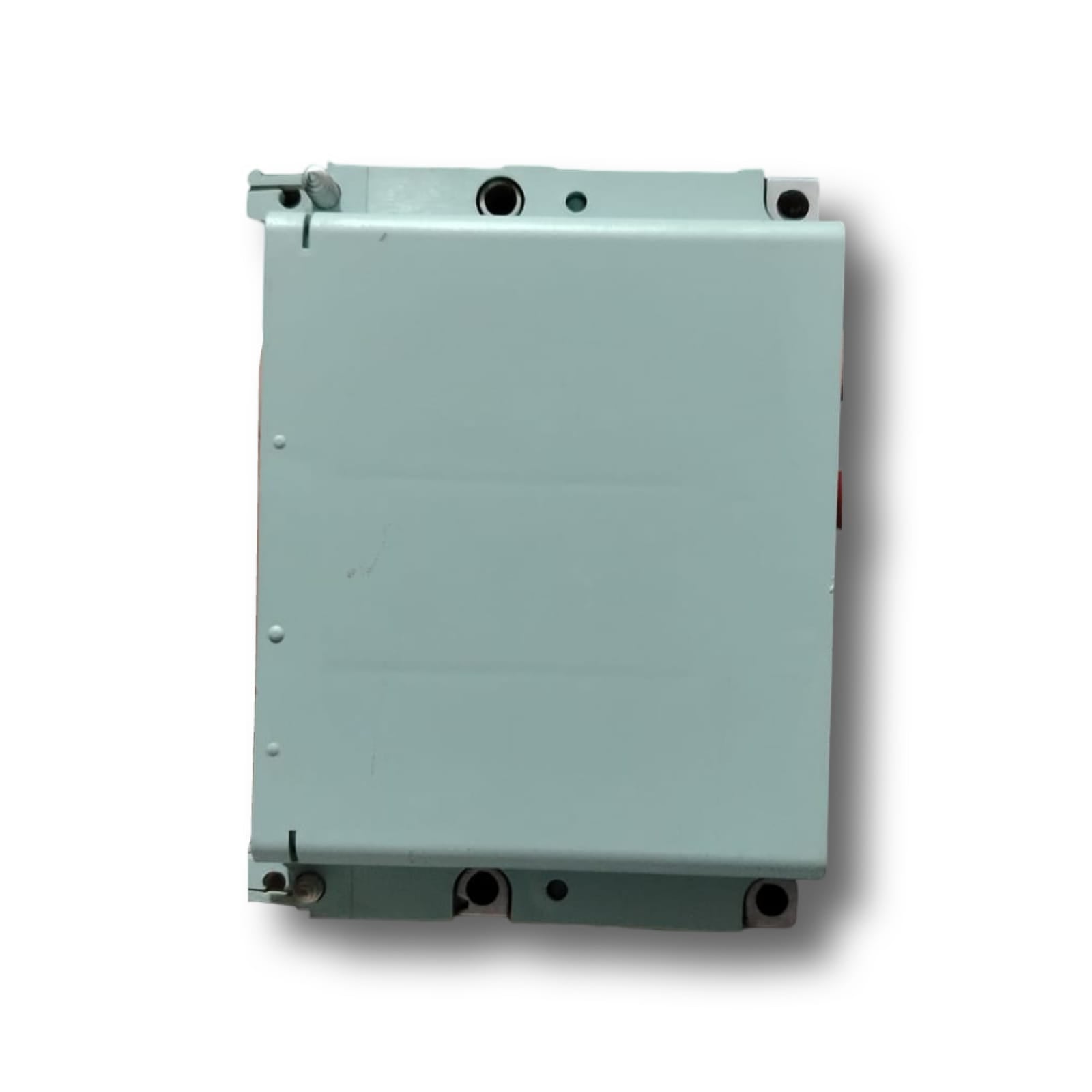

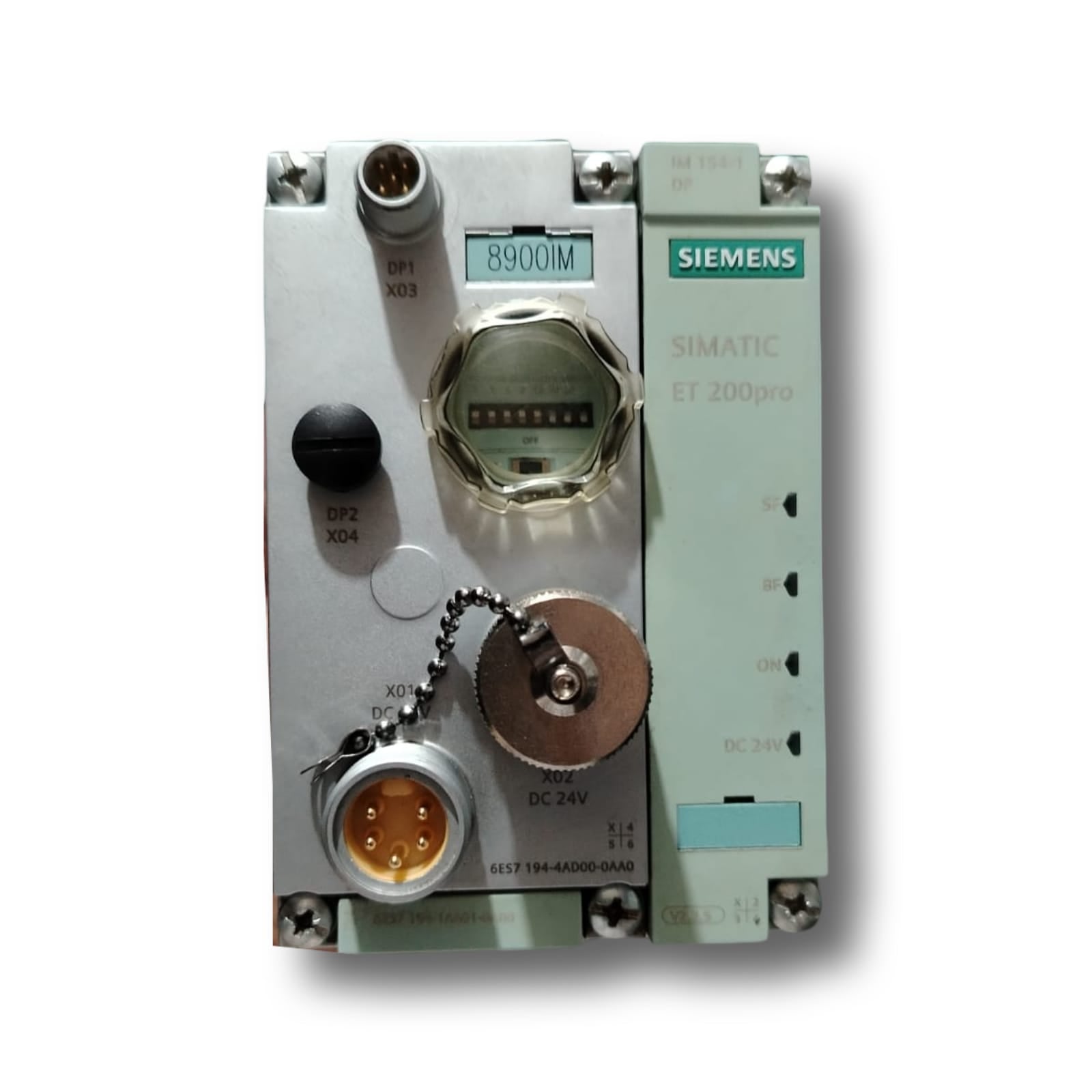

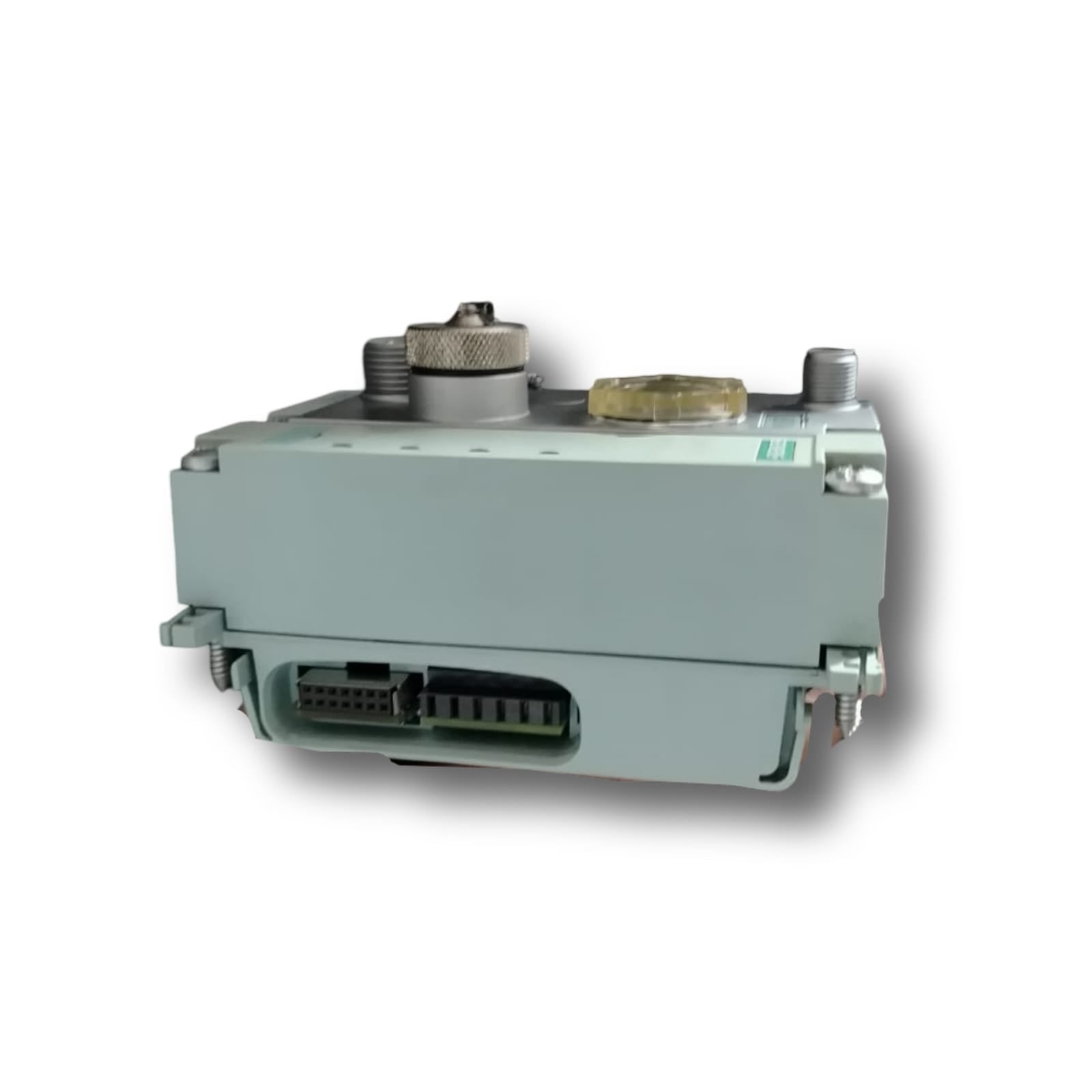

SIEMENS 6ES7 154-1AA01-6ES7 194-4AD00-0AA0

SIEMENS SIMATIC DP (SISTEMA INTEGRADO ET 200PRO - SOLUCIÓN PROFIBUS COMPLETA)

Módulo de interfaz de comunicación estándar PROFIBUS DP para bloques de periferia descentralizada modular sin armario eléctrico (Distributed I/O Field Bus Interface / Standard Network Node), conformado por el nodo de interfaz principal número de parte 6ES7154-1AA01-0AB0 (IM 154-1 DP Standard) y su correspondiente bloque de conexiones mecánicas y de alimentación frontal número de parte 6ES7194-4AD00-0AA0 (CM IM DP ECOFAST). Conjunto de hardware industrial desarrollado por Siemens, diseñado específicamente para actuar como el nodo de comunicación esclavo descentralizado en redes de bus de campo PROFIBUS DP dentro de celdas automatizadas, líneas de ensamble automotriz y sistemas de manufactura modular, permitiendo la recolección de señales directamente a pie de máquina sin requerir gabinetes eléctricos intermedios. Componentes en condición Usada (Tested / Control de Calidad de Laboratorio) disponibles en stock para entrega inmediata desde la Ciudad de México (CDMX) y zonas cercanas a la zona metropolitana.

(Nota técnica de validación de catálogo: El número de parte compuesto proporcionado por el usuario hace referencia a la integración exacta de la tarjeta de interfaz de red activa 6ES7154-1AA01-0AB0, la cual actualiza y sustituye a las versiones previas en robustez de firmware, en acoplamiento simétrico con el bloque de interfaz frontal de conexión de energía y bus híbrido bajo el estándar ECOFAST número de parte 6ES7194-4AD00-0AA0).

Este acoplamiento modular de Siemens representa una de las soluciones más eficientes y veloces del mercado para la automatización a pie de máquina. El módulo de interfaz gestiona todo el intercambio de datos y diagnóstico entre los módulos electrónicos de entradas/salidas (digitales o analógicos) acoplados en el rack ET 200pro y el PLC maestro central de la planta. Al unirse con el bloque de conexiones 6ES7194-4AD00-0AA0, el conjunto adquiere la capacidad de interconexión rápida mediante la tecnología de cableado híbrido ECOFAST, integrando comunicaciones de datos y potencia en un diseño estanco con protección hermética IP65/67 que optimiza la velocidad de transmisión y reduce de forma drástica los tiempos de instalación en la Ciudad de México.

ESPECIFICACIONES TÉCNICAS DEL CONJUNTO

1. Módulo de Interfaz Activo: SIEMENS 6ES7154-1AA01-0AB0 (IM 154-1 DP Standard)

Tipo de componente: Módulo de interfaz de bus de campo (Interface Module).

Modelo comercial / Familia de red: IM 154-1 DP Standard (Familia SIMATIC DP / ET 200pro de Siemens).

Protocolo de Comunicación: PROFIBUS DP V1, con detección automática de la velocidad del bus de datos en rangos que van desde los 9.6 Kbit/s hasta los 12 Mbit/s.

Capacidad de Gestión de Datos (Volumen de direccionamiento): Soporta hasta un máximo de 244 Bytes para datos de entrada y 244 Bytes para datos de salida de forma simultánea.

Capacidad de Expansión del Rack: Permite la conexión y control en fila de hasta 16 módulos electrónicos de expansión (módulos lógicos digitales, analógicos o neumáticos de la serie ET 200pro).

Direccionamiento de Red Local: Configuración manual de la dirección de esclavo PROFIBUS (rango de 1 a 125) mediante interruptores deslizantes de tipo DIP switch, integrados de forma segura bajo la carcasa de protección.

2. Bloque de Conexiones Frontal: SIEMENS 6ES7194-4AD00-0AA0 (CM IM DP ECOFAST)

Tipo de componente: Módulo de conexión frontal para interfaces PROFIBUS DP y alimentación de fuerza.

Tecnología de Conectividad: ECOFAST (Energy and Communication Field Installation System).

Interfaces Físicas Integradas: * 2 conexiones ECOFAST de cobre (1 de entrada macho / 1 de salida hembra para puenteo continuo o Loop-through).

Sistema de conexión rápida con palanca de enclavamiento que integra en un mismo conector híbrido las líneas de bus de datos PROFIBUS y las líneas de alimentación de tensión.

Distribución de Energía Interna: Canales independientes para la alimentación de tensión del sistema/electrónica (1L+) y para la tensión de carga de los actuadores (2L+), soportando intensidades de corriente elevadas de paso continuo por el rack.

Especificaciones Mecánicas Generales del Bloque Ensamblado:

Dimensiones físicas totales: Ancho de perfil: 90 mm | Altura: 130 mm | Profundidad: 60 mm.

Grado de Hermeticidad y Sellado: Certificación integral IP65 / IP67 (Totalmente estanco contra la penetración de polvos finos, viruta metálica ferrosa, goteo continuo de aceites de corte, lubricantes y chorros de agua directos a alta presión en campo).

Certificaciones Internacionales: Homologación CE, cULus, FM para uso seguro en áreas peligrosas (Hazardous Locations), inmunidad electromagnética industrial (EMV) y certificaciones de grado marítimo.

ESPECIFICACIONES DE CONDICIÓN DEL EQUIPO

Condición: Usada (Tested Surplus — Laboratorio Verificado por Ingeniería). Este conjunto modular Siemens ha sido recuperado e inspeccionado minuciosamente tras procesos planificados de desmantelamiento técnico y actualización tecnológica de celdas automatizadas de manufactura.

Inspección y pruebas dinámicas de control: Los componentes pasaron por un riguroso mantenimiento preventivo exterior, limpieza dieléctrica profunda y una auditoría completa de hardware en nuestro banco de pruebas de la Ciudad de México. Nuestro equipo de ingenieros verificó: la correcta asignación de la dirección mediante los DIP switches, el establecimiento de comunicación y sincronización de red con un PLC maestro S7-300/S7-1500, el correcto intercambio de tramas de datos (I/O mapping), el puenteo continuo de energía en las interfaces ECOFAST, y la perfecta continuidad mecánica de los pines de interconexión trasera con los módulos esclavos, garantizando una respuesta lógica estable al 100%.

Detalles estéticos y empaque: Al ser piezas de excedente industrial usado que operaron en entornos reales de manufactura, el chasis de polímero puede mostrar marcas leves de uso cosmético, raspaduras superficiales en los laterales o etiquetas de inventario anterior que no comprometen en absoluto su rigidez mecánica, la estanqueidad IP67 ni el procesamiento de red. No incluye su caja original de cartón de Siemens ni manuales impresos; el conjunto se suministra adecuadamente ensamblado y resguardado en empaque industrial de alta resistencia con blindaje antichoque y protección antiestática (ESD).

DISPONIBILIDAD Y LOGÍSTICA DESDE LA CDMX

Stock: Disponible en nuestro inventario central para atención inmediata en la Ciudad de México (CDMX), Estado de México (Edomex) y zonas industriales aledañas.

Logística local: Coordinamos despachos express inmediatos para recolecciones locales en nuestras instalaciones o entregas programadas el mismo día en los principales parques y zonas industriales de la región del Valle de México (Naucalpan, Tlalnepantla, Cuautitlán Izcalli, Vallejo, Tultitlán, Toluca y Lerma). Realizamos envíos rápidos asegurados a todo México de forma prioritaria a través de las paqueterías más confiables del mercado.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos este conjunto de interfaz de comunicación Siemens con una póliza de garantía por escrito contra fallas de transmisión en los puertos de red, pérdidas de aislamiento eléctrico o fallas en el direccionamiento de hardware, de forma que se asegura la estabilidad de tus redes periféricas descentralizadas.

Facturación: Emisión inmediata de facturas deducibles de impuestos (CFDI v4.0) de total conformidad con las normativas fiscales vigentes de México ante el SAT. Contamos con opciones de crédito comercial para integradores de sistemas de automatización, fabricantes de maquinaria original (OEM) y departamentos de ingeniería con cuenta activa.

¿El nodo de comunicación PROFIBUS de tu isla periférica ET 200pro o interfaz ECOFAST sufrió una descarga eléctrica en la CDMX, perdiste el enlace con el PLC maestro provocando paros de línea y requieres una refacción original de entrega inmediata testeada en laboratorio? Nosotros tenemos la solución.
