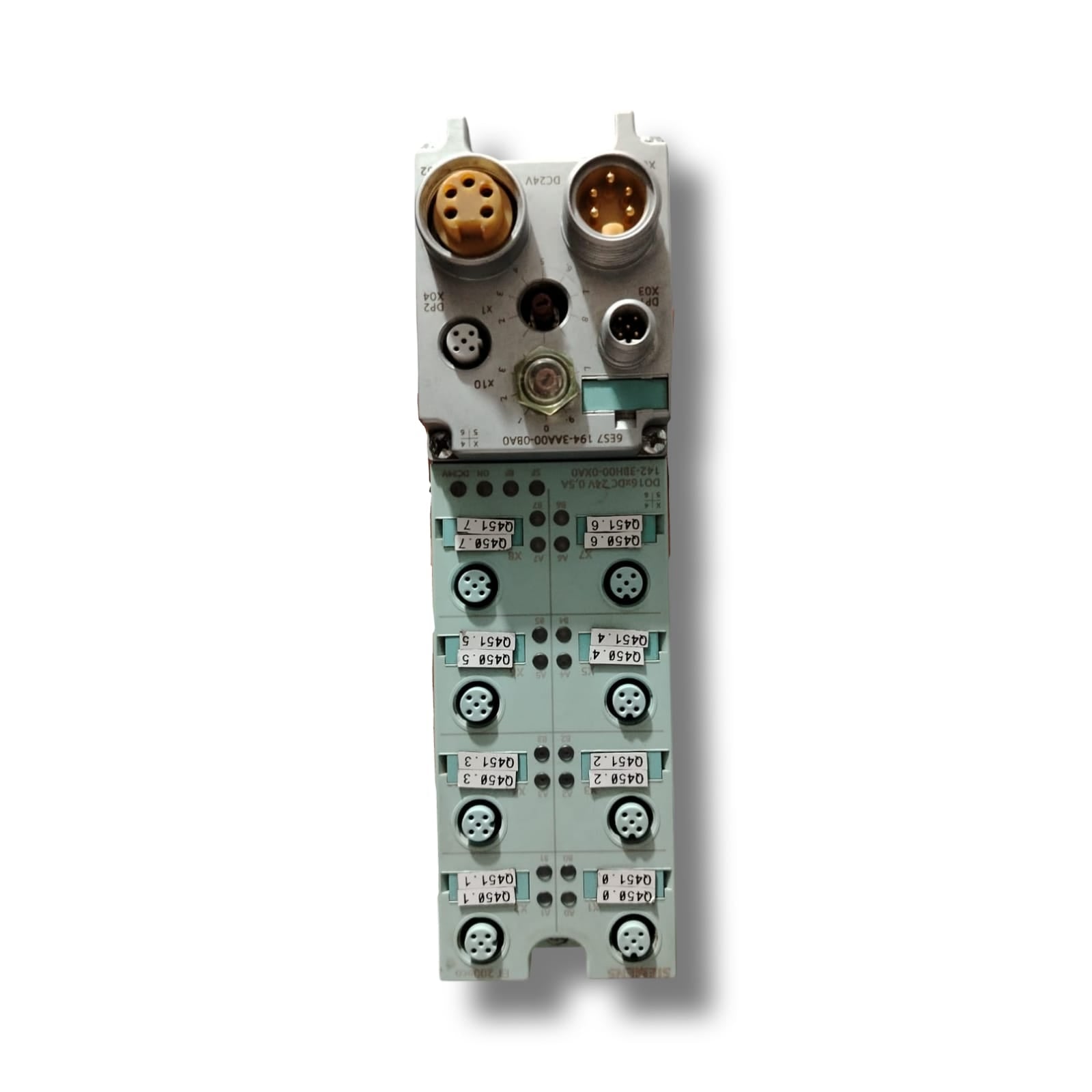

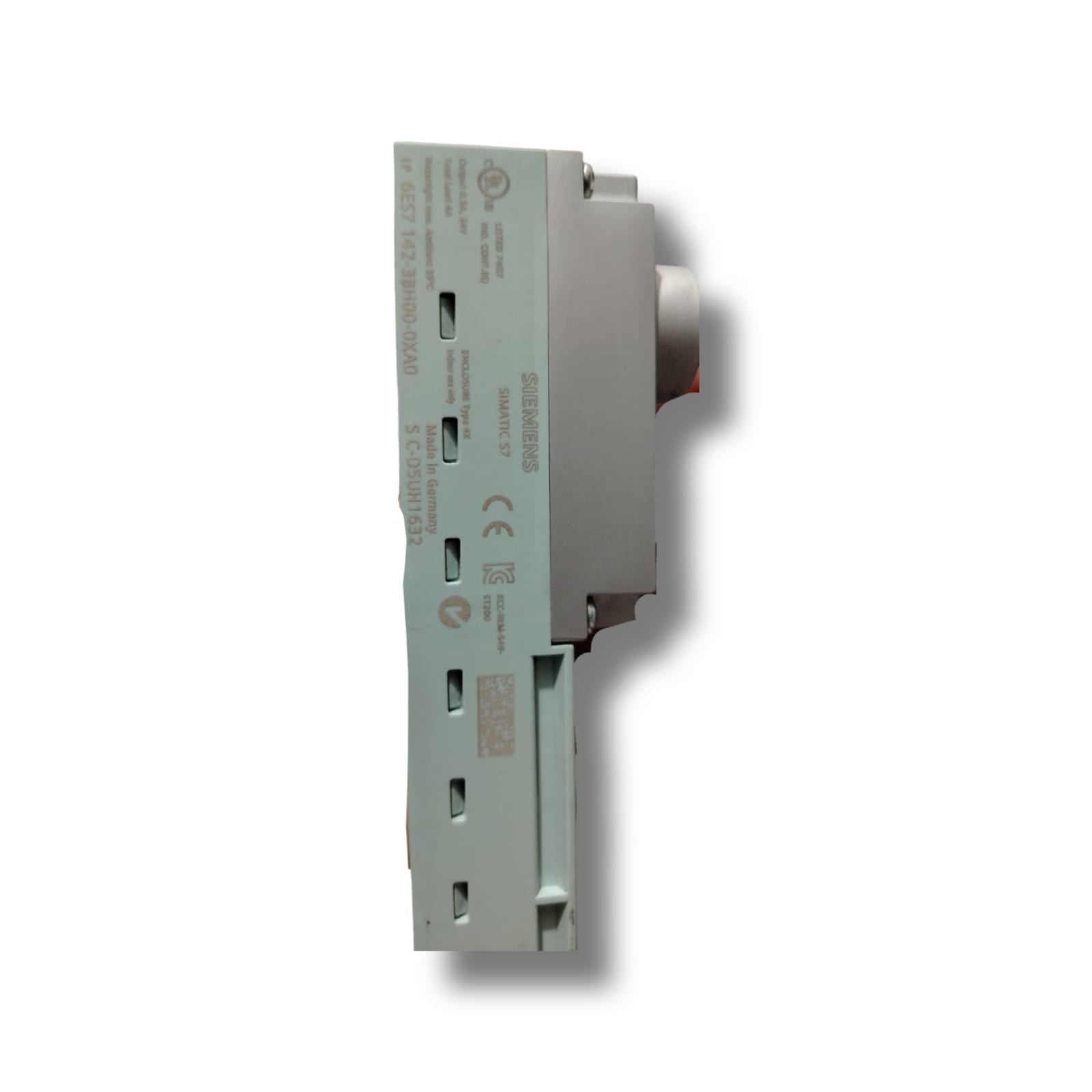

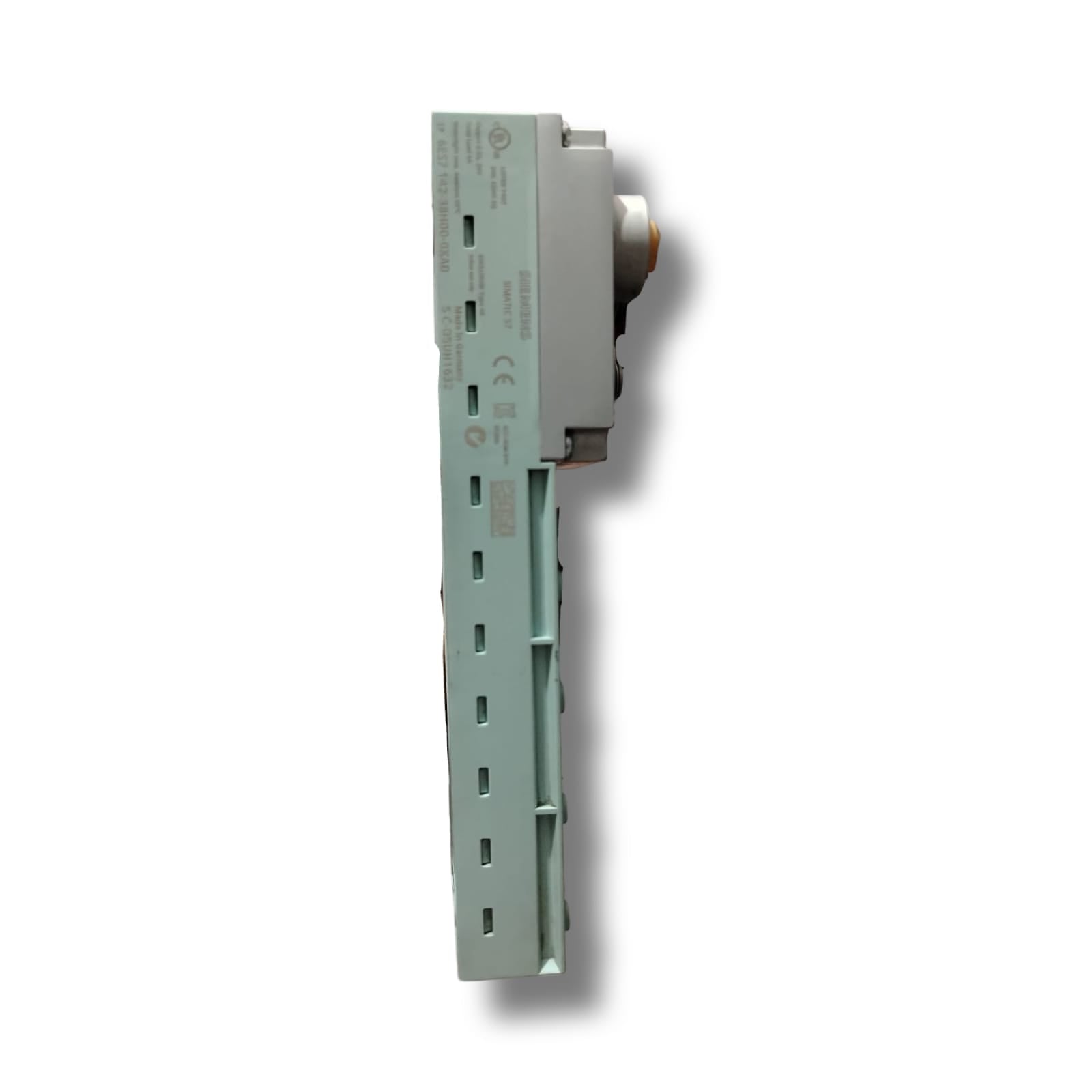

SIEMENS 6ES7 142-3BH00-0XA0 + 6ES7 194-3AA00-0BA0

SIEMENS SIMATIC DP (CONJUNTO ET 200ECO)

Módulo básico de periferia descentralizada con bloque de conexión integrado para automatización industrial (Distributed I/O Block / Rugged Field Component), compuesto por el nodo principal número de parte 6ES7142-3BH00-0XA0 y su base de acoplamiento número de parte 6ES7194-3AA00-0BA0 (Conjunto electrónico táctico desarrollado por Siemens. Diseñado específicamente para la adquisición y accionamiento directo de señales digitales en campo a través de redes PROFIBUS DP, permitiendo el despliegue de E/S descentralizadas directamente sobre la maquinaria sin necesidad de gabinetes o tableros de protección adicionales). Componentes en condición Usada (Tested / Control de Calidad de Laboratorio) disponibles en stock para entrega inmediata desde Querétaro y zonas cercanas al Bajío.

Este conjunto modular de Siemens es la solución estándar para entornos industriales severos. El módulo básico BM 142 (ET 200ECO) provee 16 salidas digitales conmutadas de alta velocidad de respuesta, montadas en una estructura totalmente estanca con grado de protección IP65/67.

Al acoplarse físicamente con el bloque de conexiones 6ES7194-3AA00-0BA0, el conjunto integra los puertos de comunicación M12, las interfaces de alimentación de potencia 7/8" y los selectores giratorios mecánicos para el direccionamiento físico de esclavos dentro de la red del PLC, optimizando la topología y el cableado estructurado en las líneas de ensamble de la región del Bajío.

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Módulo de salidas digitales esclavo compacto PROFIBUS DP.

Modelo comercial / Familia: BM 142 ET 200ECO.

Configuración de Canales: 16 Salidas Digitales (DO) a 24 VCC / 0.5 Amperios por canal.

Conectividad de Campo: 8 puertos físicos hembra tipo M12 con lógica de asignación doble (Duplicate Assignment, permitiendo dos señales independientes por conector físico mediante cables Y).

Protección Electrónica: Protección integral contra cortocircuitos por canal y limitación de sobretensión inductiva para la conmutación segura de bobinas de contactores o electroválvulas.

Diagnóstico LED de Operación: Indicadores luminosos frontales dedicados para el estado del canal (salida activa), falla del módulo (SF) y estado del bus de comunicación (BF).

Grado de Aislamiento y Sellado: Certificación IP65 / IP67 resistente al agua a presión, aceites de corte, fluidos refrigerantes y polvo metálico.

 Bloque de Conexión

Tipo de componente: Bloque de acoplamiento mecánico y bus de interfaz para ET 200ECO.

Puertos de Red Integrados: 2 conectores M12 dedicados para la entrada y salida continua (Loop-through) del cable de red PROFIBUS DP.

Puertos de Energía Integrados: 2 conectores de potencia tipo 7/8 pulgadas (4 pines) para la alimentación lógica y de carga de actuadores, soportando puenteo de corriente continuo entre bloques de campo.

Direccionamiento de Red Local: 2 interruptores de codificación rotativos mecánicos integrados bajo tapa hermética, utilizados para configurar de forma manual la dirección decimal del esclavo (0 a 99) antes de la sincronización con el PLC maestro.

ESPECIFICACIONES DE CONDICIÓN DEL EQUIPO

Condición: Usada (Tested Surplus — Laboratorio Verificado por Ingeniería). Este conjunto modular Siemens ha sido recuperado de forma limpia de un sistema de manufactura automatizada que pasó por un proceso planificado de migración de red hacia arquitecturas PROFINET.

Pruebas de calidad y diagnóstico: Las piezas fueron sometidas a un riguroso mantenimiento preventivo exterior, soplado de contactos y pruebas dinámicas en nuestro banco de pruebas de PLCs. Nuestro departamento técnico verificó la continuidad de la comunicación en la interfaz PROFIBUS DP, la correcta conmutación electrónica de cada una de las 16 salidas digitales a 24 VCC, la respuesta del direccionamiento mecánico de los switches rotativos y la salud de los pines dorados de interconexión interna, garantizando un funcionamiento lógico al 100%.

Detalles estéticos y empaque: Al ser componentes usados de campo, el chasis exterior puede presentar marcas cosméticas menores, ligeras decoloraciones o rayaduras por fricción en los ojillos de fijación metálicos que no alteran la hermeticidad ni la sujeción mecánica. No se incluye la caja original de cartón de Siemens ni manuales de programación; el conjunto se entrega debidamente ensamblado y protegido en empaque industrial sellado de alta resistencia contra impactos.

DISPONIBILIDAD Y LOGÍSTICA EN EL BAJÍO

Stock: Disponible en nuestro inventario regional para atención inmediata en Querétaro y zonas cercanas.

Logística local: Coordinamos despachos express inmediatos para recolecciones en sitio o entregas programadas el mismo día en los principales parques industriales de la región (Parque Industrial Querétaro - PIQ, Bernardo Quintana, El Marqués, Balvanera, Benito Juárez, así como corredores industriales de Celaya, Silao, Irapuato y San Luis Potosí). Realizamos envíos rápidos asegurados a todo el territorio nacional bajo esquemas de embalaje amortiguante industrial.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos este conjunto Siemens SIMATIC con una póliza de garantía por escrito contra fallas de comunicación en el bus de campo, pérdidas de potencia en los canales de salida digital o defectos de aislamiento en las conexiones M12 / 7/8", asegurando la continuidad de tus celdas automatizadas.

Facturación: Emisión inmediata de facturas deducibles (CFDI v4.0) de total conformidad con las normativas fiscales mexicanas vigentes del SAT. Contamos con opciones de crédito comercial para integradores de sistemas de control, desarrolladores de maquinaria (OEM) y departamentos de mantenimiento industrial con cuenta activa.

¿Una falla por humedad o cortocircuito detuvo el nodo de periferia de tu máquina en Querétaro, requieres una refacción original de Siemens descontinuada de forma urgente para restaurar la producción sin esperar semanas de importación, o buscas expandir tus E/S en campo con un conjunto verificado en laboratorio? Nosotros tenemos la solución.
