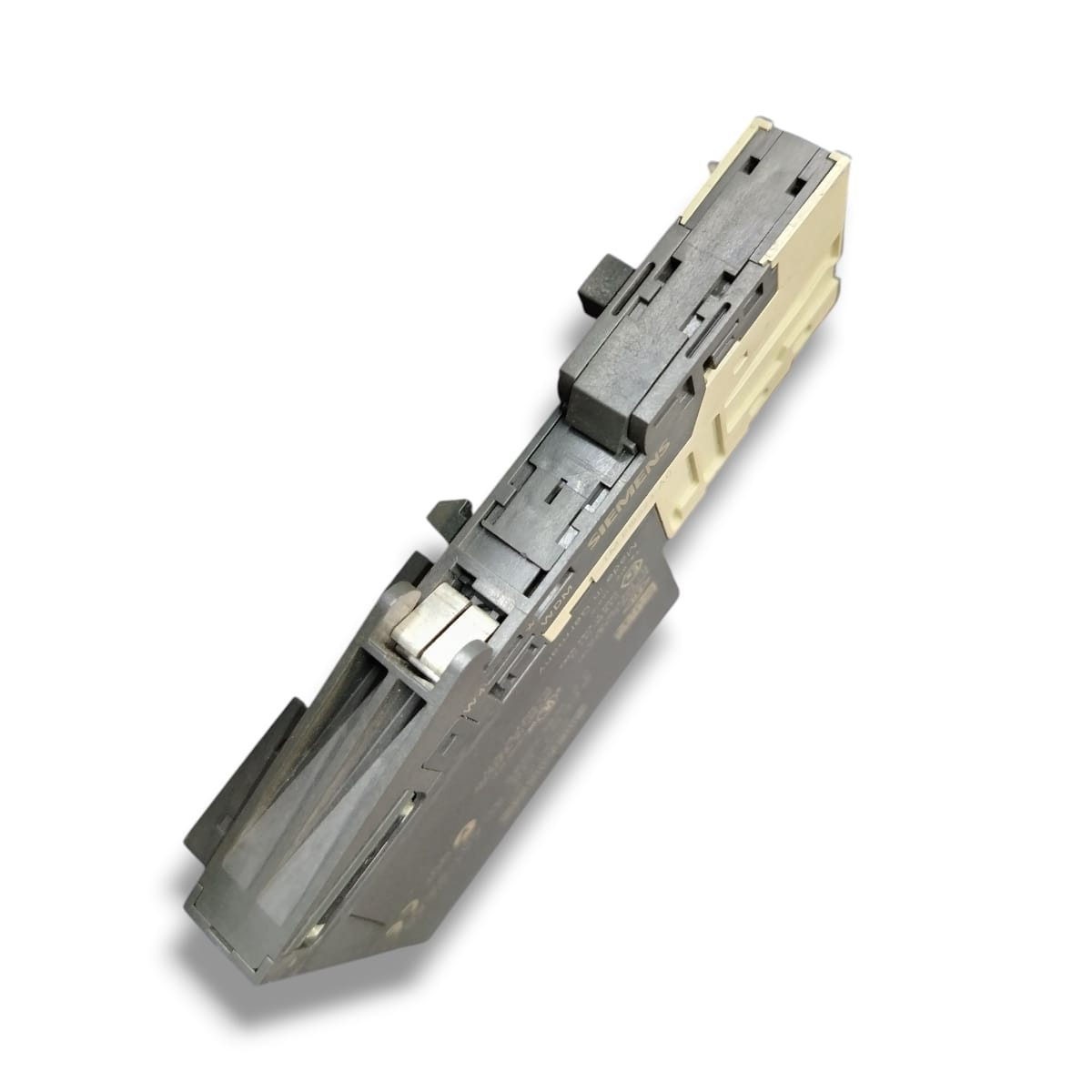

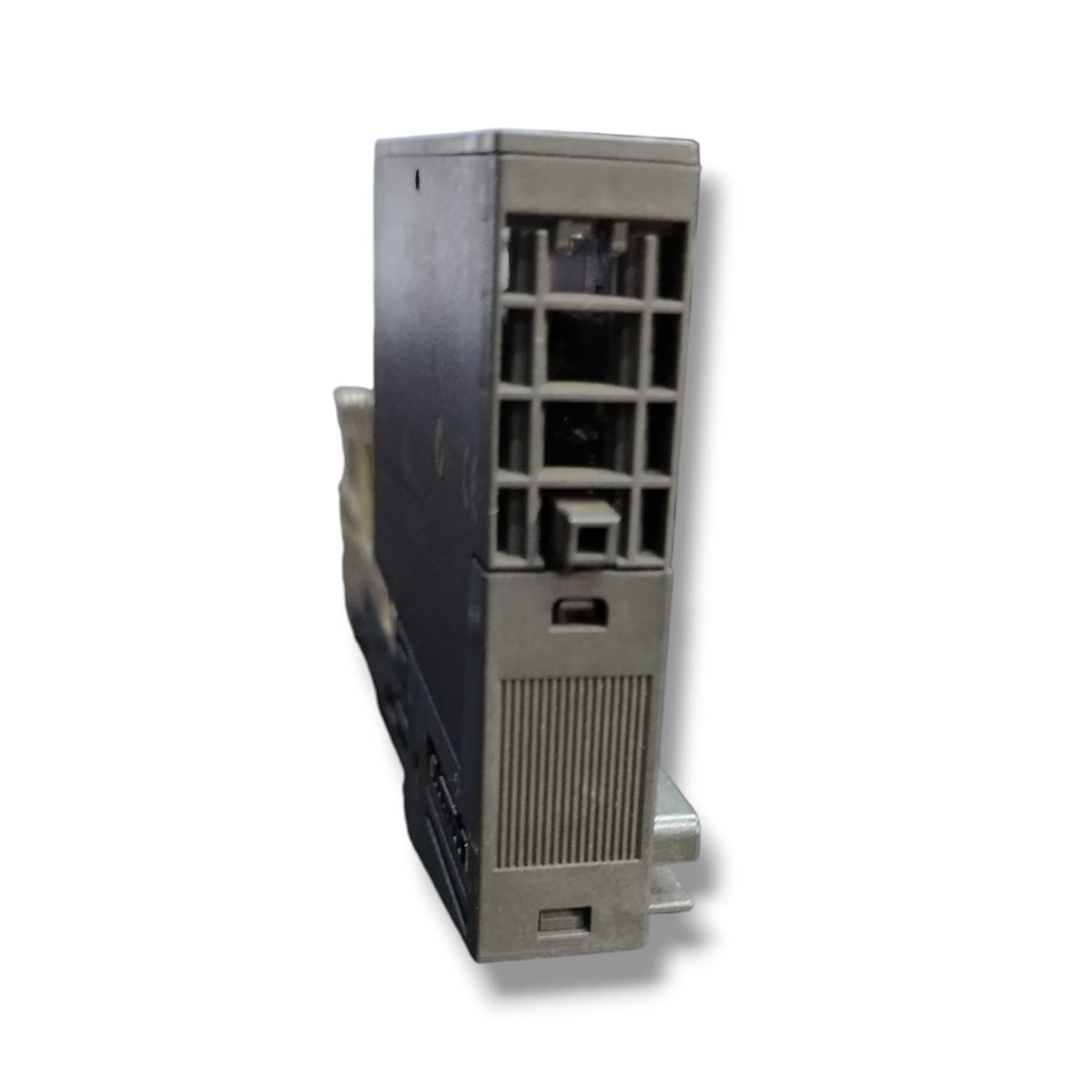

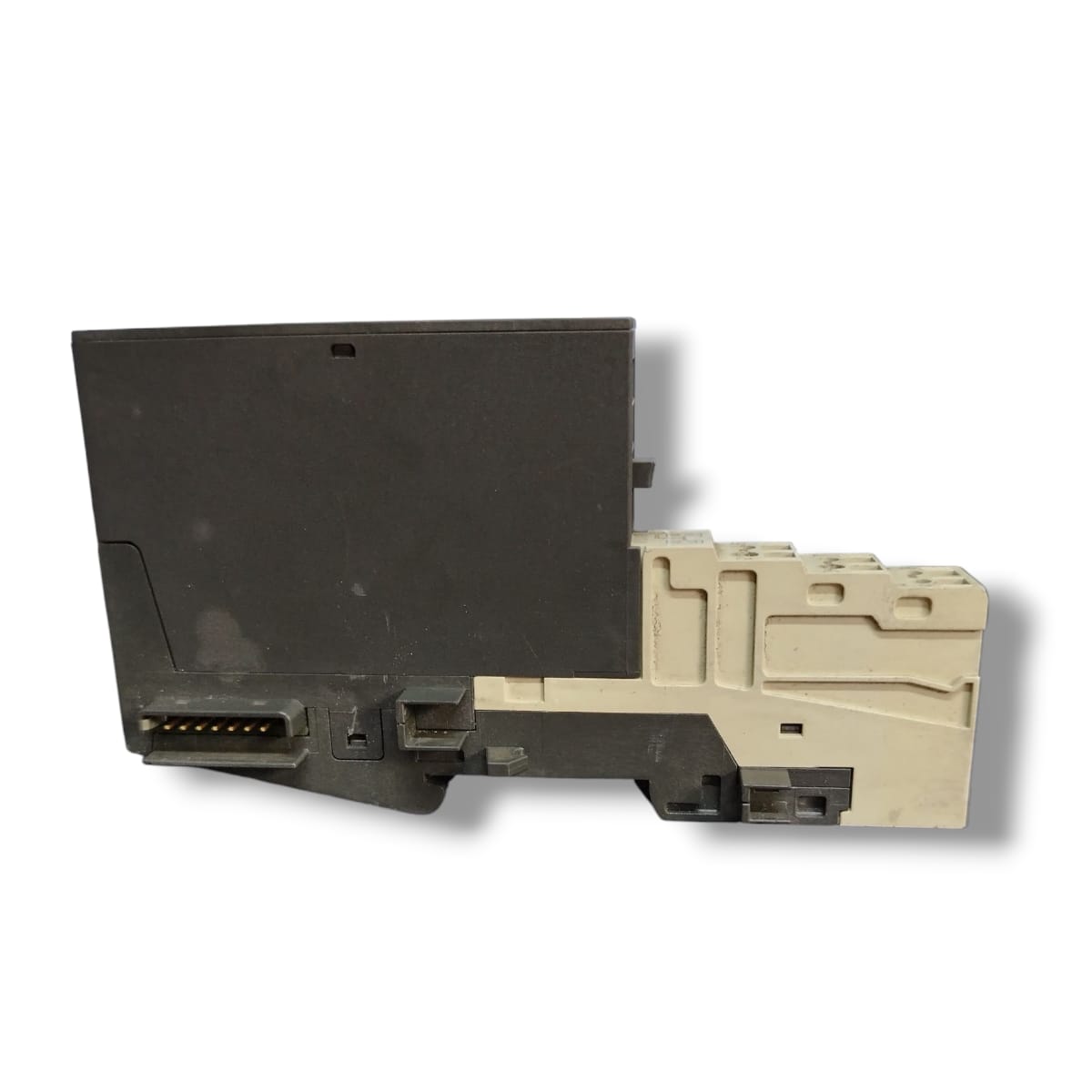

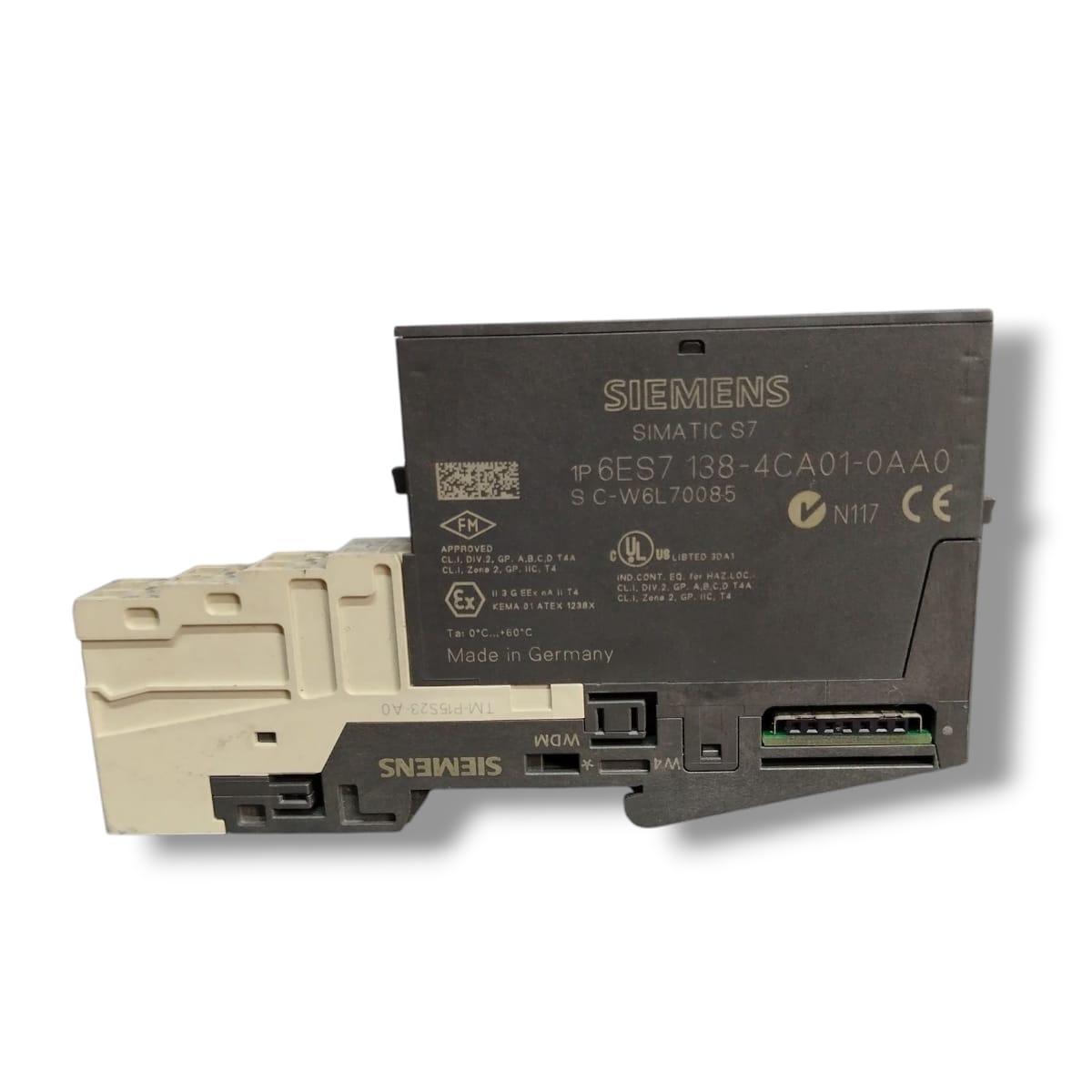

SIEMENS 6ES7 138-4CA01-0AA0+TM-P15S23-A0 MODULO DE ALIMENTACIÓN

SIEMENS 6ES7 138-4CA01-0AA0+TM-P15S23-A0 MODULO DE ALIMENTACIÓN

Tensión nominal de carga (L⁺): 24 V DC

Corriente máxima que puede proporcionar (hasta 60 °C): 10 A

Consumo en vacío (sin carga): máximo 4 mA desde L⁺

Potencia disipada típica: 0,1 W

Protección contra inversión de polaridad: sí (el módulo incluye protección)

No incorpora protección contra cortocircuitos interna: debe usarse protección externa (por ejemplo, disyuntor apropiado)

Diagnóstico de “falta de tensión de carga” (no-load voltage) disponibleIndicadores LED:

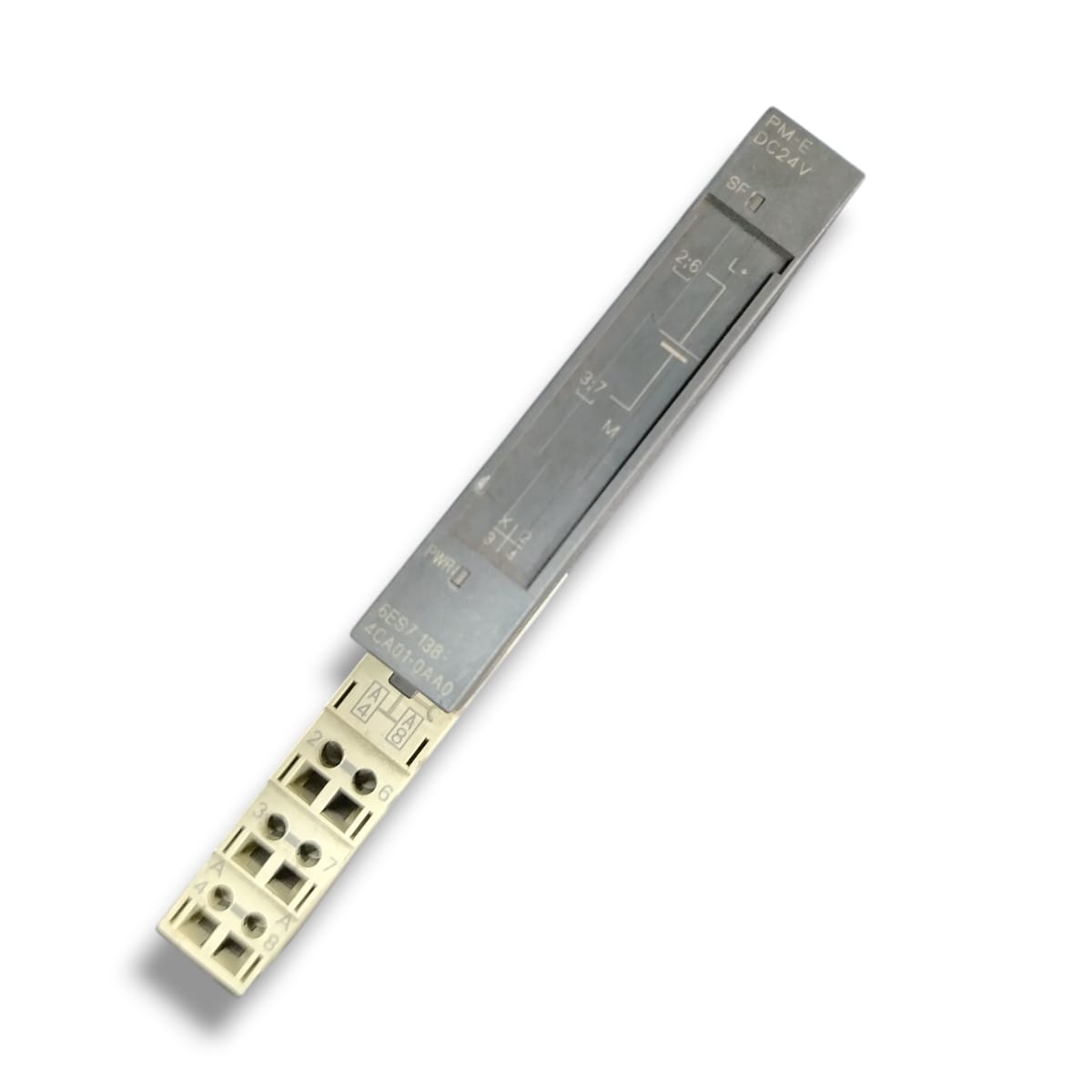

 PWR (verde) — indica tensión de carga presente
SF (rojo) — indica error de grupo / fallo

Información de diagnóstico accesible vía bus del sistema (estado en byte de diagnóstico)

Galvanismo entre la tensión de carga (L⁺) y el bus interno del módulo (backplane)

Aislamiento entre módulos de potencia si están adyacentes

Prueba de aislamiento: 500 V DC (prueba de aislamiento)

Dimensiones del módulo PM-E: 15 mm (ancho) × 81 mm (alto) × 52 mm (profundidad)

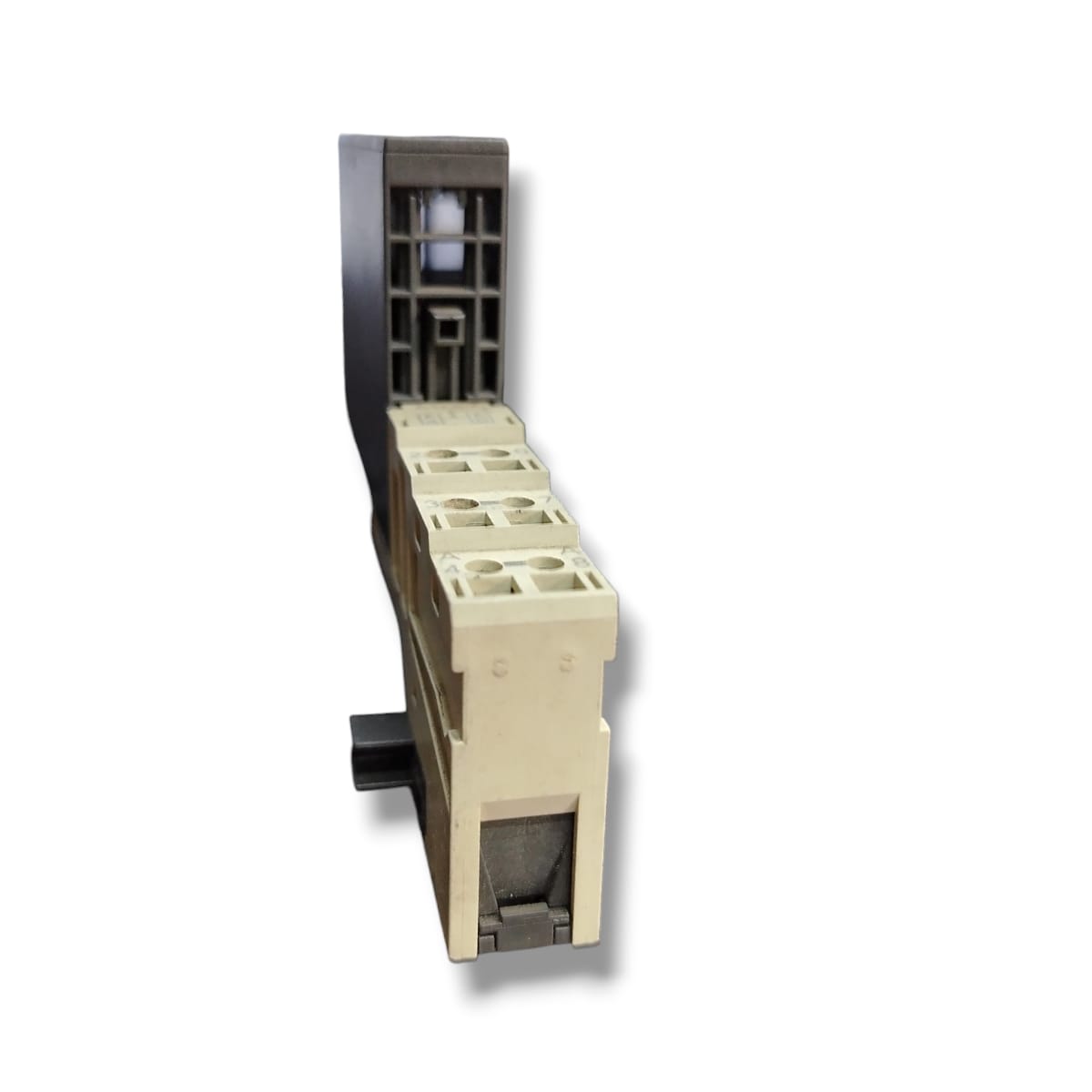

Módulo terminal TM-P15S23-A0 (interfaz de alimentación) – especificaciones comunes a terminales TM-P15x23: dimensiones: 15 × 132 × 43 mm / 15 × 162 × 43 mm (dependiendo versión), peso aproximado 65 g

Rango de operación típico: 0 °C hasta +60 °C

Se debe tomar en cuenta la temperatura ambiente máxima para determinar la carga admisible (10 A hasta 60 °C)

EQUIPO USADO FUNCIONANDO
