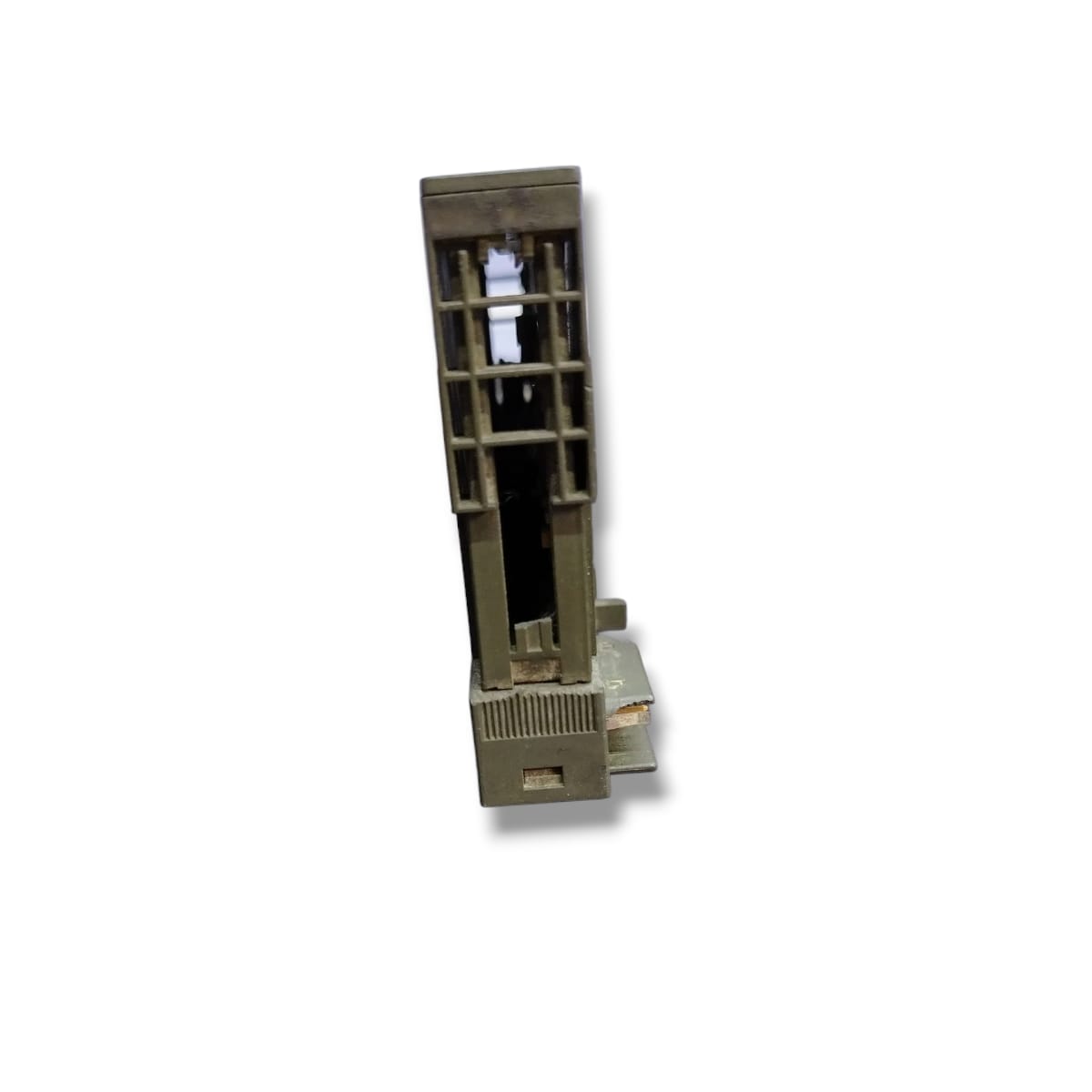

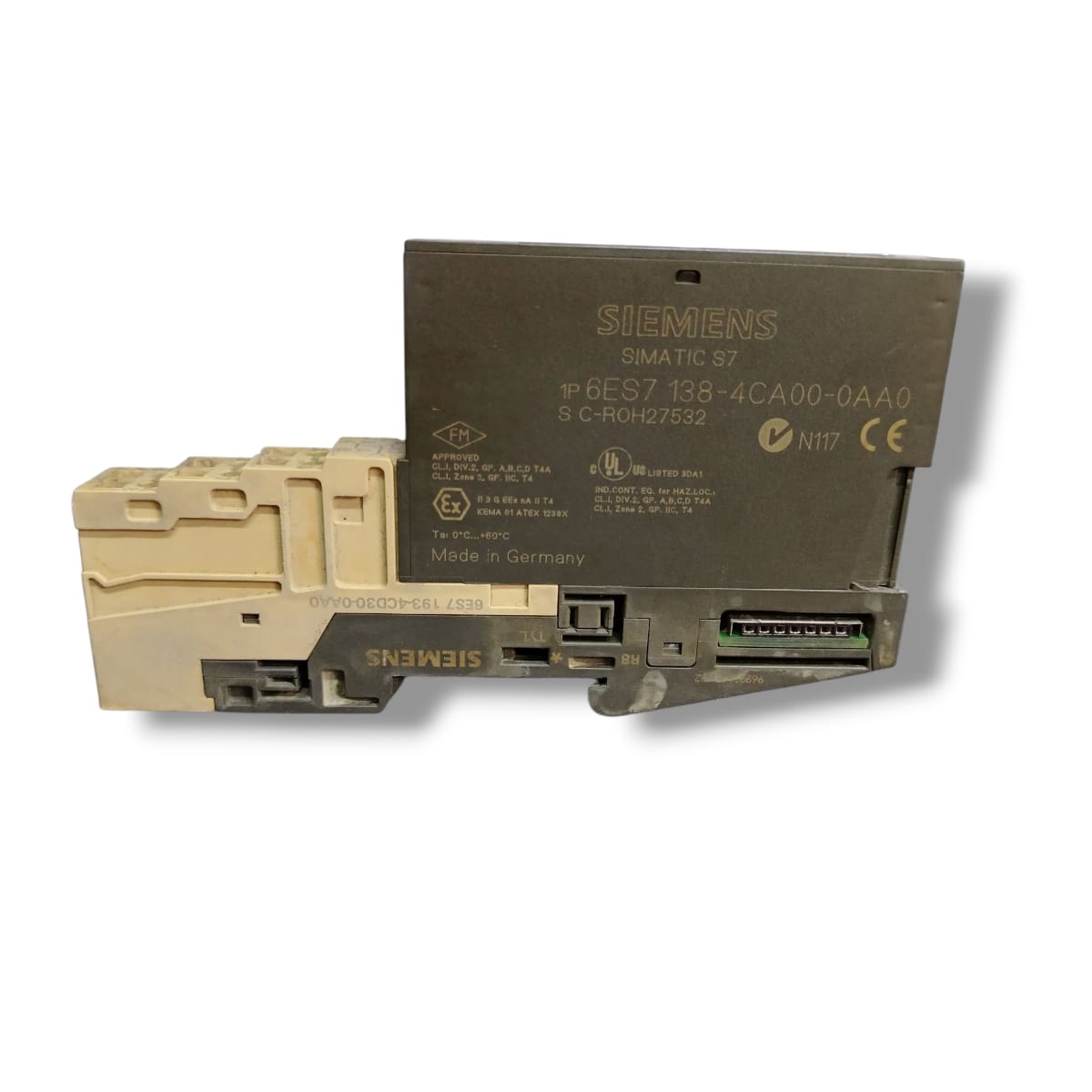

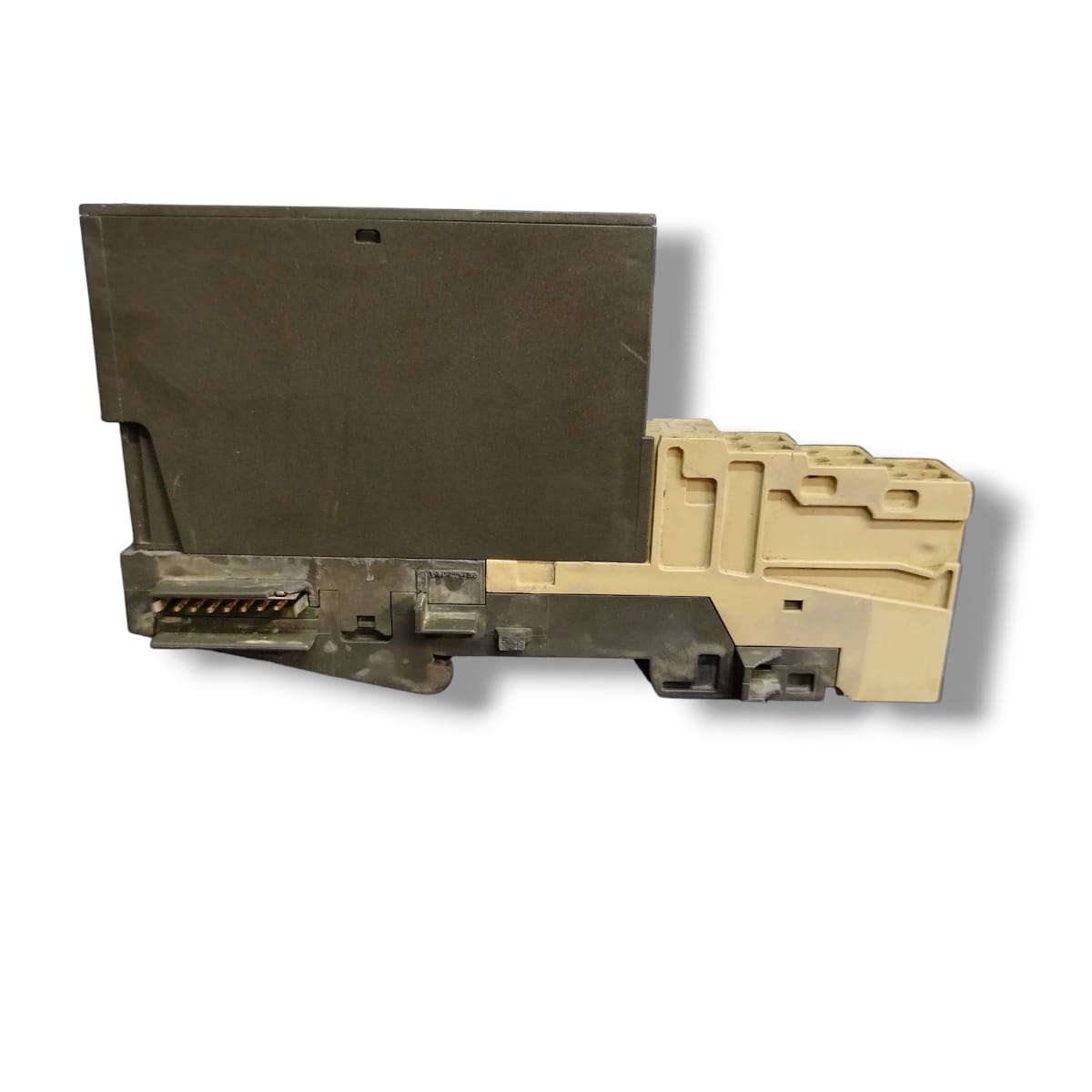

SIEMENS 6ES7 138-4CA00-0AA0+6ES7 193-4CD30-0AA0 MODULO DE ALIMENTACIÓN (CON DETALLE)

SIEMENS 6ES7 138-4CA00-0AA0+6ES7 193-4CD30-0AA0 MODULO DE ALIMENTACIÓN (CON DETALLE)

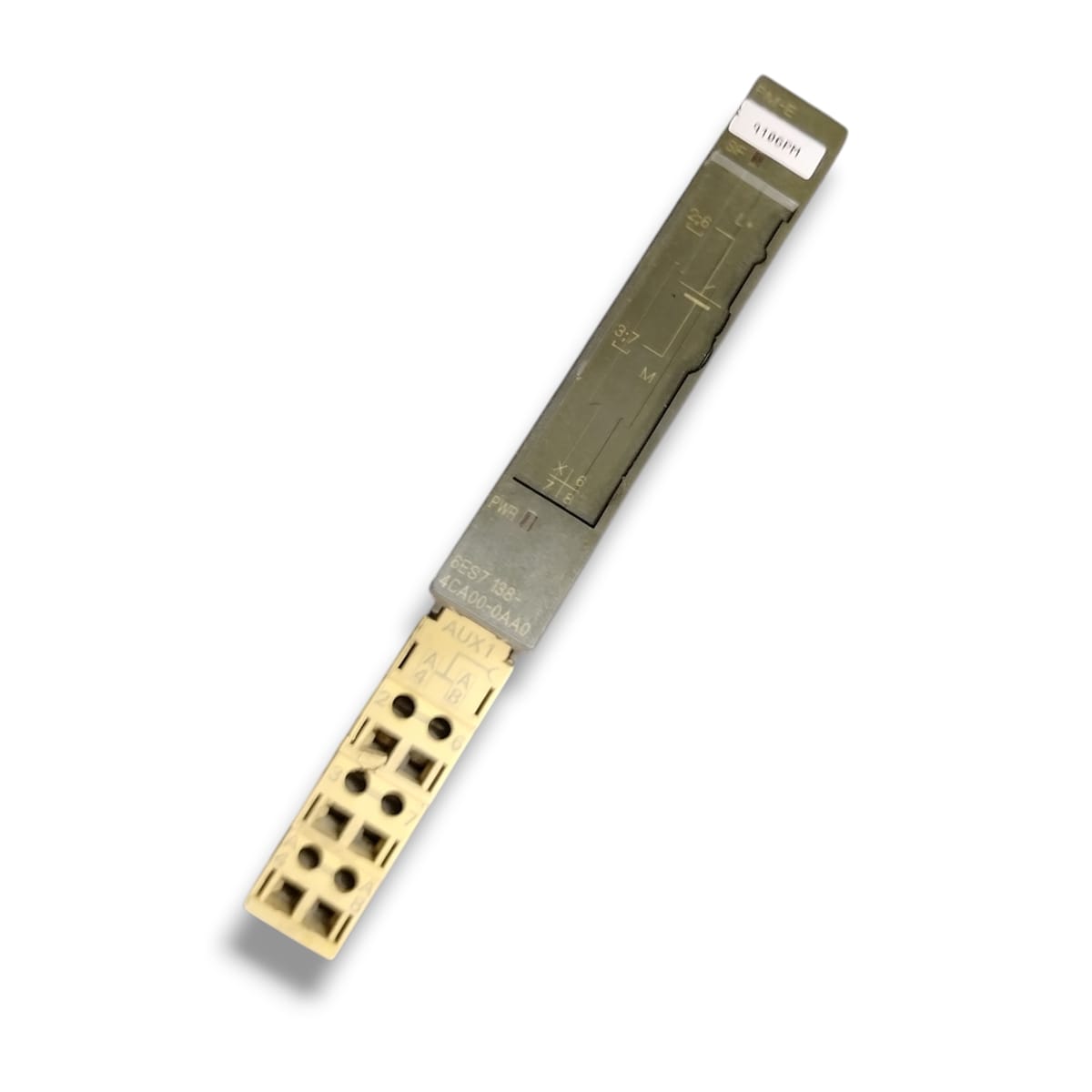

Corriente de entrada (sin carga): máximo 4 mA desde L⁺.

Capacidad de corriente máxima de salida (hasta 60 °C): 10 A.

Pérdida de potencia típica: ~0,1 W.

Diagnóstico activo: puede detectar “falta de tensión de carga” (missing load voltage).

LED indicadores:

PWR (verde) cuando la tensión de carga está presente.

 SF (rojo) para indicar fallo de grupo / error general.

Bits de diagnóstico disponibles (3 bytes de información).

Separación galvánica entre la tensión de carga (L⁺) y el bus de backplane / sistema.

Prueba de aislamiento a 500 V DC.

Ancho: 15 mm.

Altura: 81 mm.

Profundidad: 52 mm.

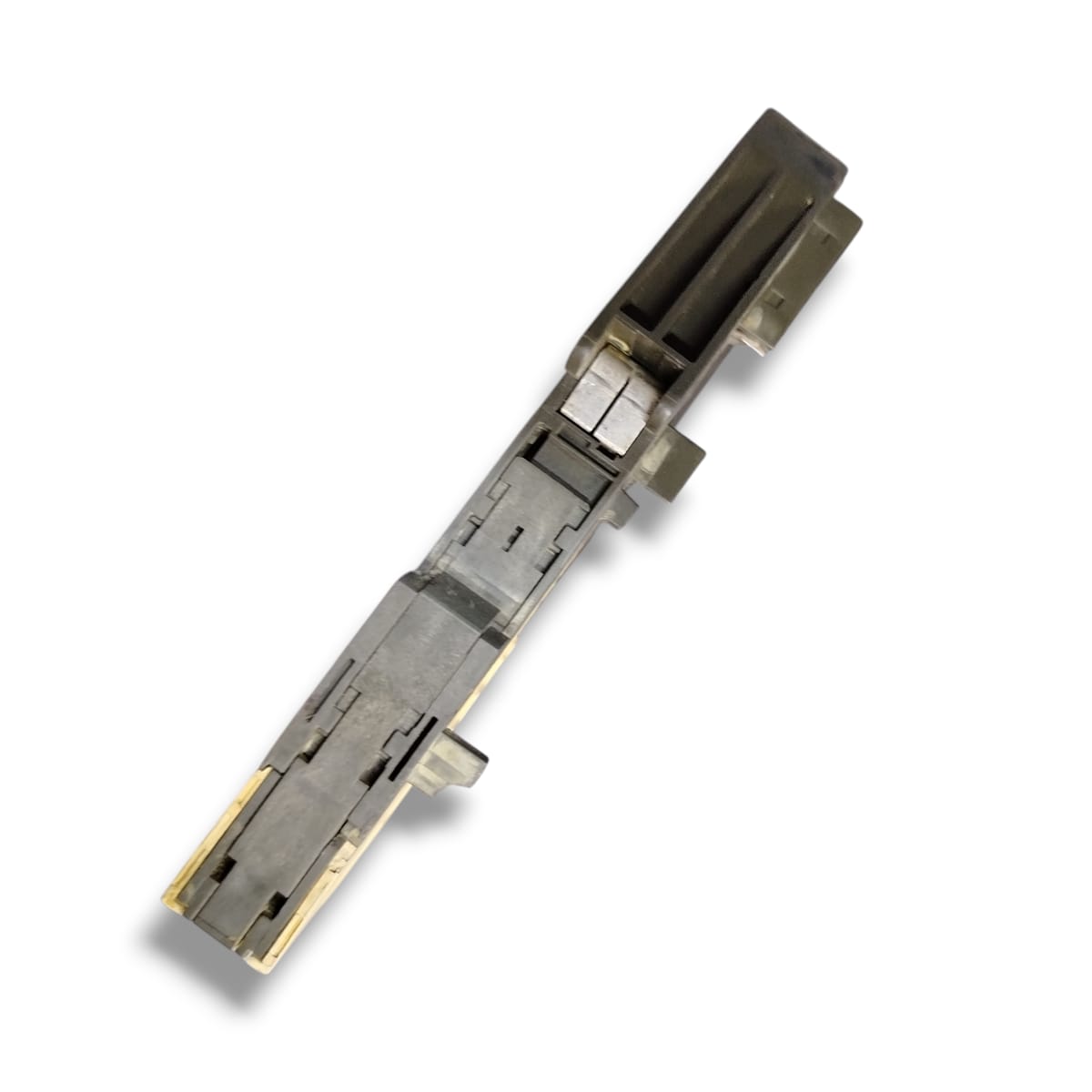

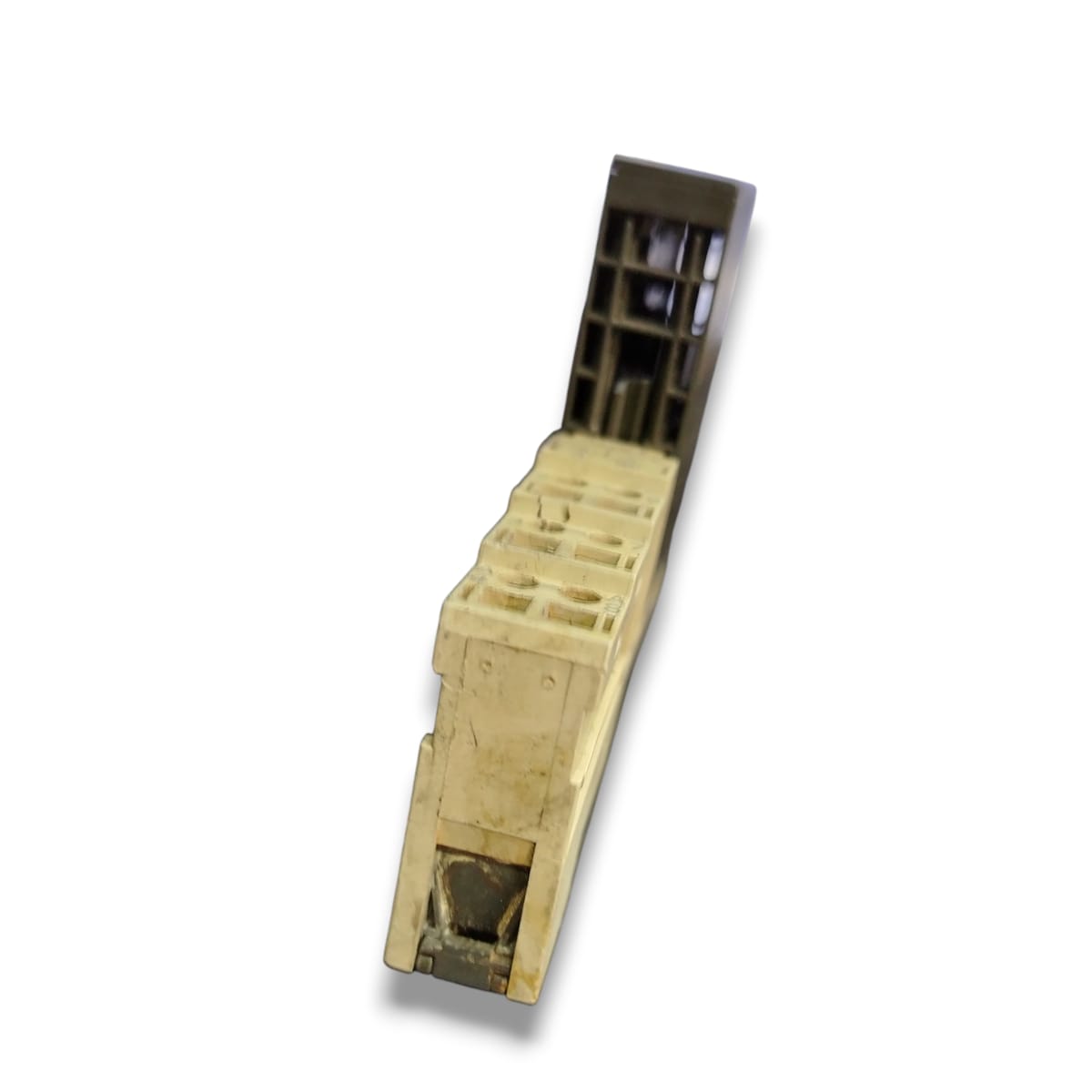

Módulo terminal TM-P15C23-A0 para alimentación / módulo de potencia en ET 200S.

Utiliza terminales tipo muelle (“spring-type”, Cage Clamp).

Tiene conexiones tipo 2 × 3 terminales, con acceso a la señal AUX1 (aunque interrumpido en algunos casos) para la alimentación auxiliar.

Ancho: 15 mm.

Altura: 132 mm.

Profundidad: 43 mm.

Este módulo terminal sirve para conectar el módulo de potencia (PM) del sistema ET 200S al bus de alimentación y distribuir la alimentación hacia los módulos de entrada/salida en su grupo.

El módulo TM-P15C23-A0 citado es el módulo recomendado para el PM del ET 200S según la documentación oficial.

EQUIPO USADO FUNCIONANDO
