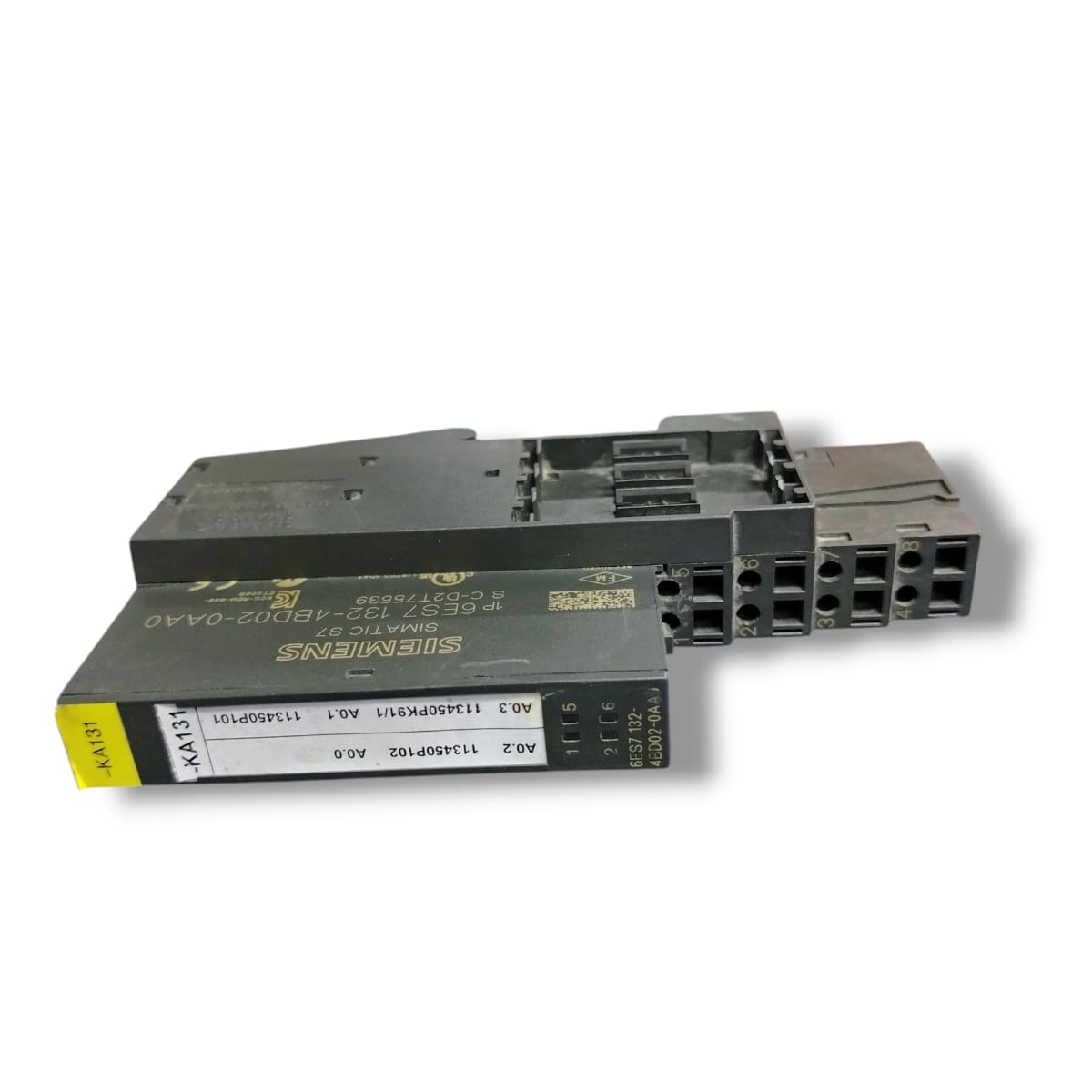

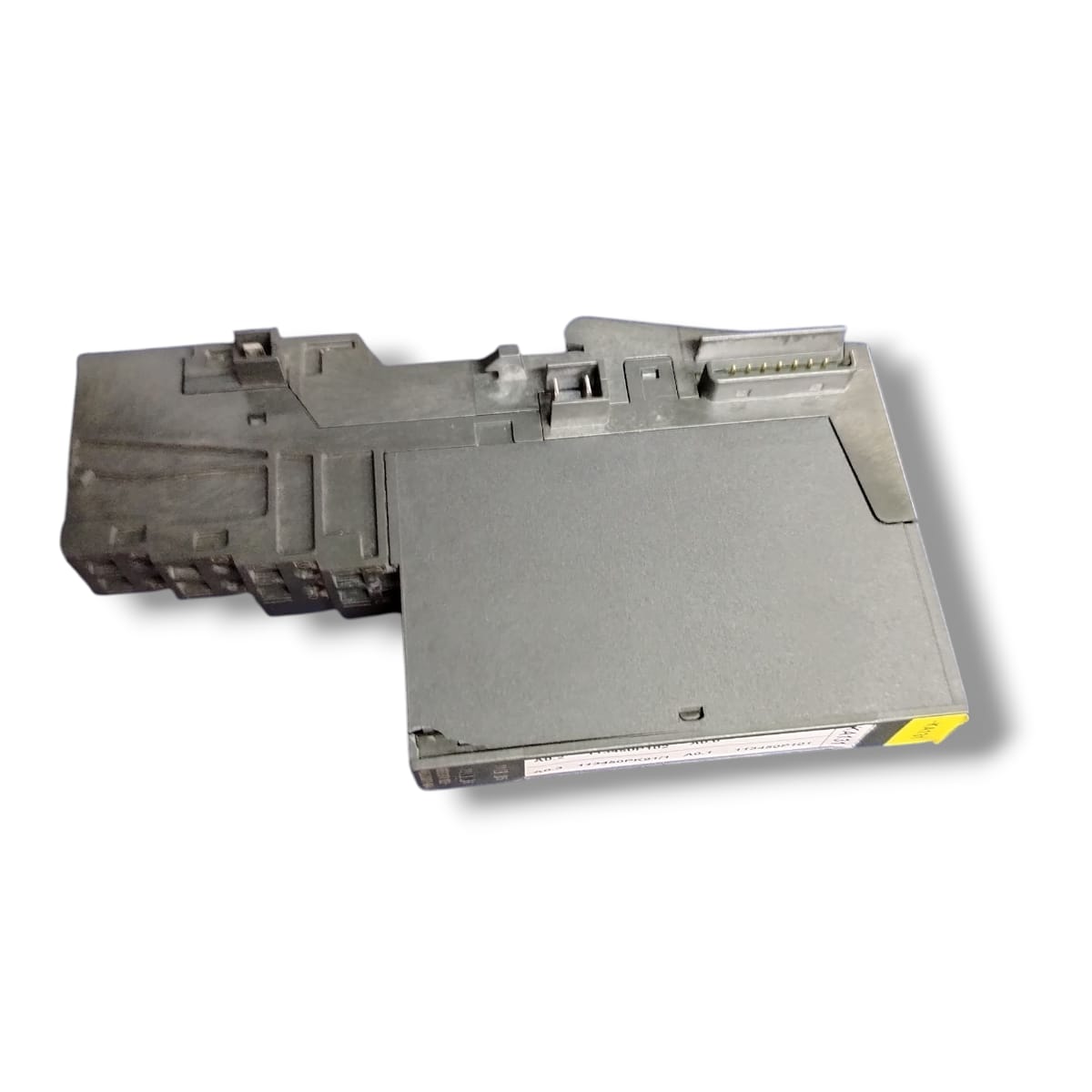

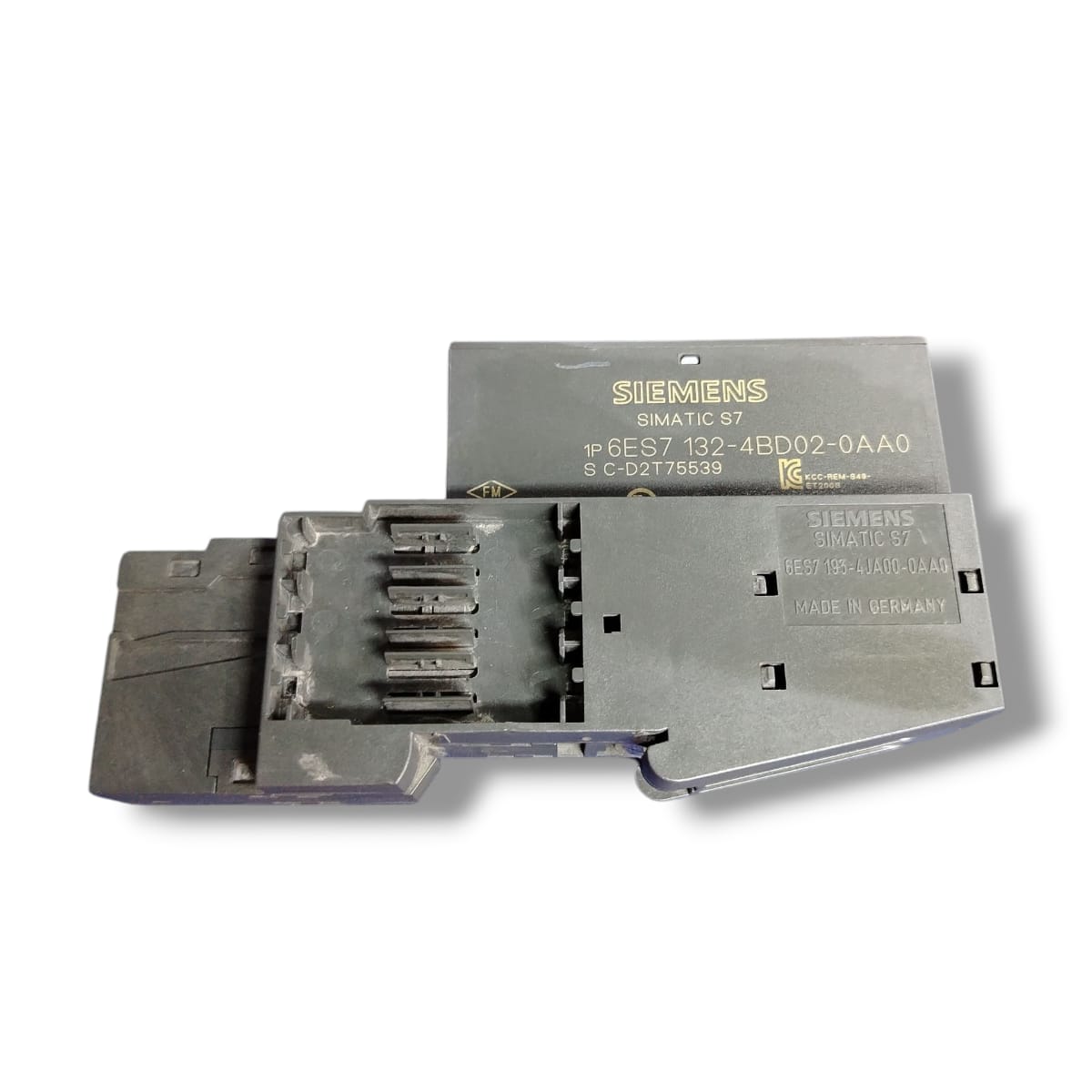

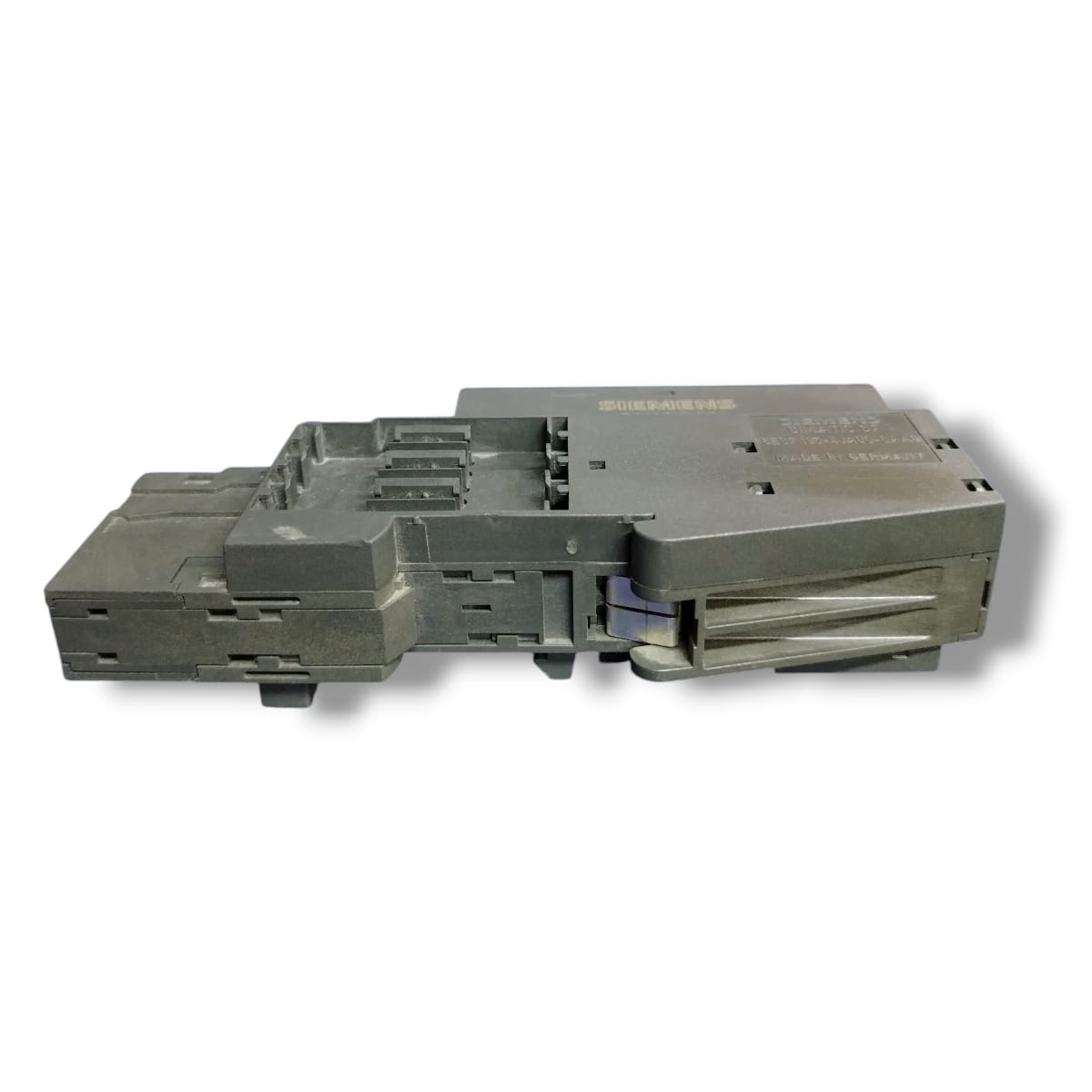

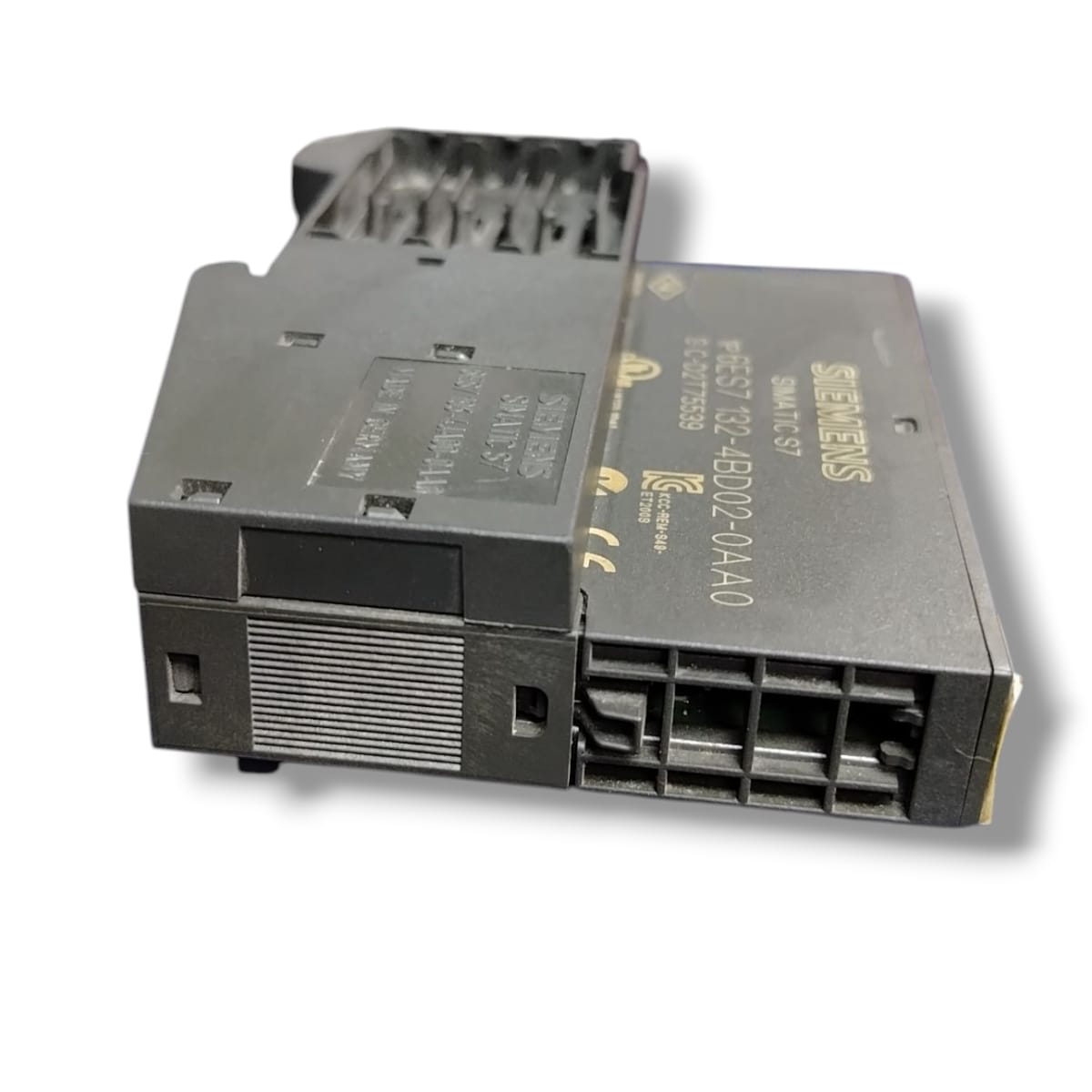

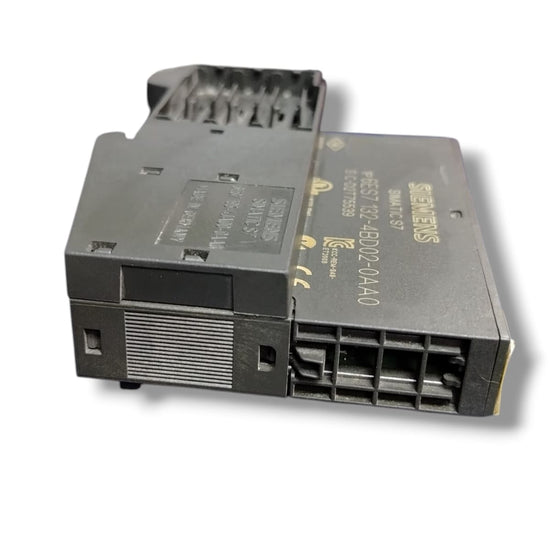

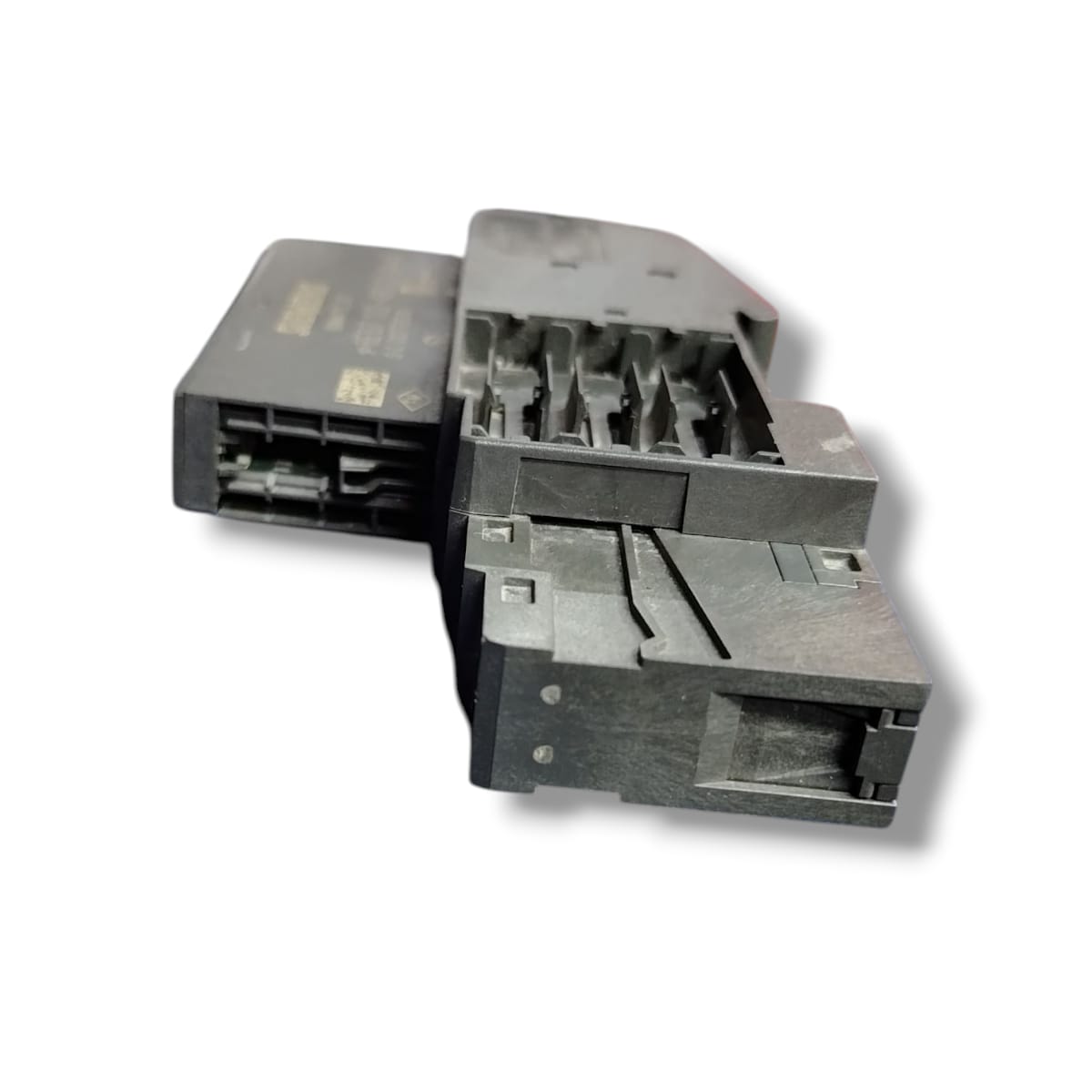

SIEMENS 6ES7 132-4BD02-0AA0 MODULO CON DETALLE

SIEMENS 6ES7 132-4BD02-0AA0 MODULO CON DETALLE

El módulo SIMATIC ET 200S 6ES7 132-4BD02-0AA0 es una tarjeta de salidas digitales con 4 canales (4DO), diseñados para trabajar a 24 V DC. Cada salida puede suministrar una corriente nominal de 0.5 A, con un rango permitido entre aproximadamente 7 mA y 0.6 A. La corriente máxima total del módulo es de 2 A.

Las salidas son tipo PNP (sourcing), es decir, entregan el positivo hacia la carga. El consumo propio del módulo sin carga es de unos 10 mA por canal y además extrae hasta 10 mA del bus interno de 3.3 V. La pérdida de potencia típica es de unos 0.8 W.

El módulo cuenta con protección contra cortocircuito, que se activa entre 1 A y 1.5 A aproximadamente, y también con protección frente a polaridad inversa, siempre que se utilice la misma tensión de carga que el módulo de alimentación. La corriente residual en estado “0” no supera los 0.3 mA.

La conmutación presenta un retardo máximo de 50 µs al pasar de 0 a 1 y de 120 µs al pasar de 1 a 0 en cargas resistivas. Puede trabajar con frecuencias de conmutación de hasta 800 Hz en cargas resistivas, alrededor de 2 Hz en inductivas y hasta 10 Hz en cargas tipo lámpara. Para este tipo de lámparas se recomienda no superar los 5 W por canal.

En cuanto a aislamiento, no hay separación entre canales, pero sí existe aislamiento entre los canales y el bus de backplane, probado a 500 V DC. Los cables de conexión pueden alcanzar hasta 600 m sin blindaje o 1 000 m con blindaje.

EQUIPO USADO CON DETALLE FUNCIONANDO
