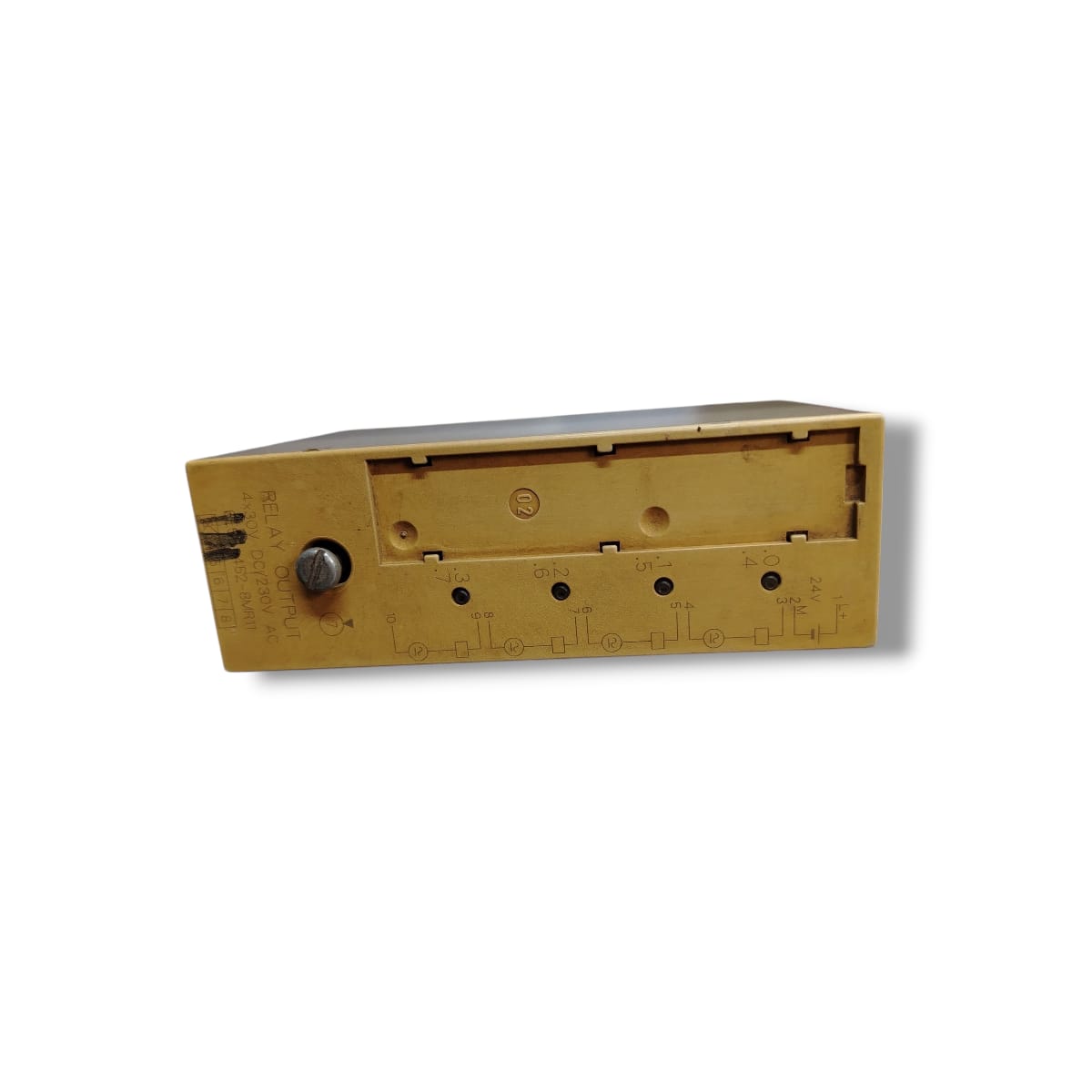

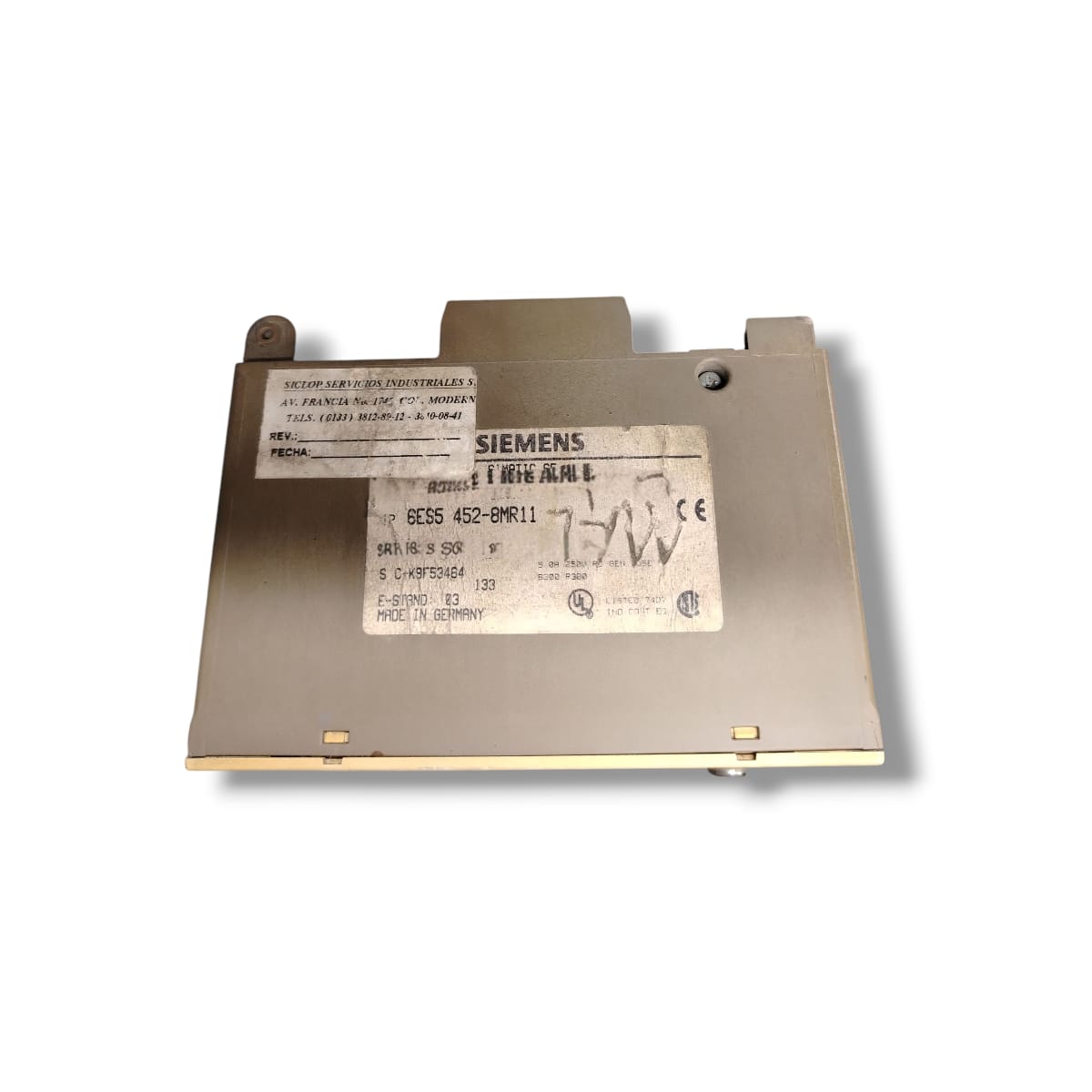

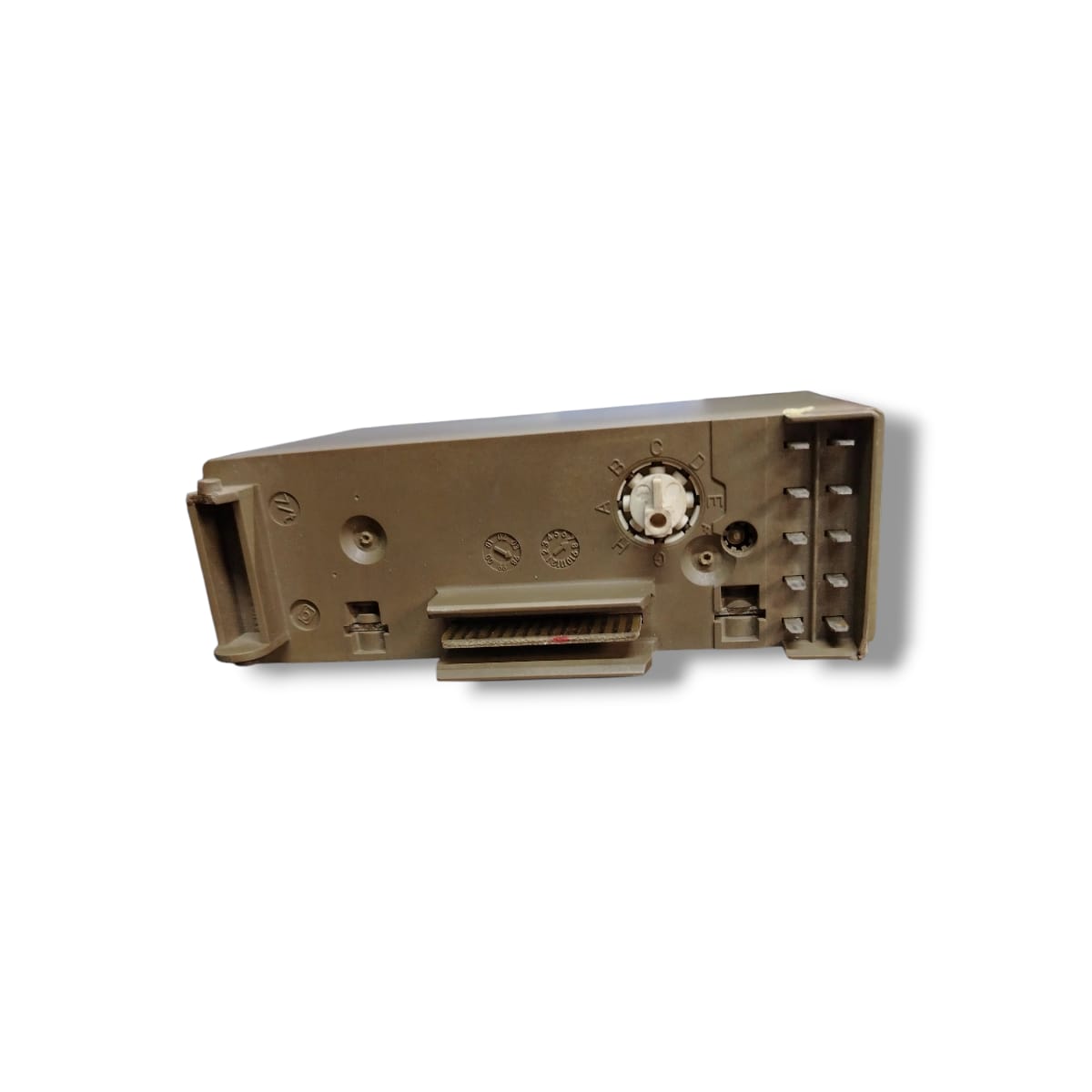

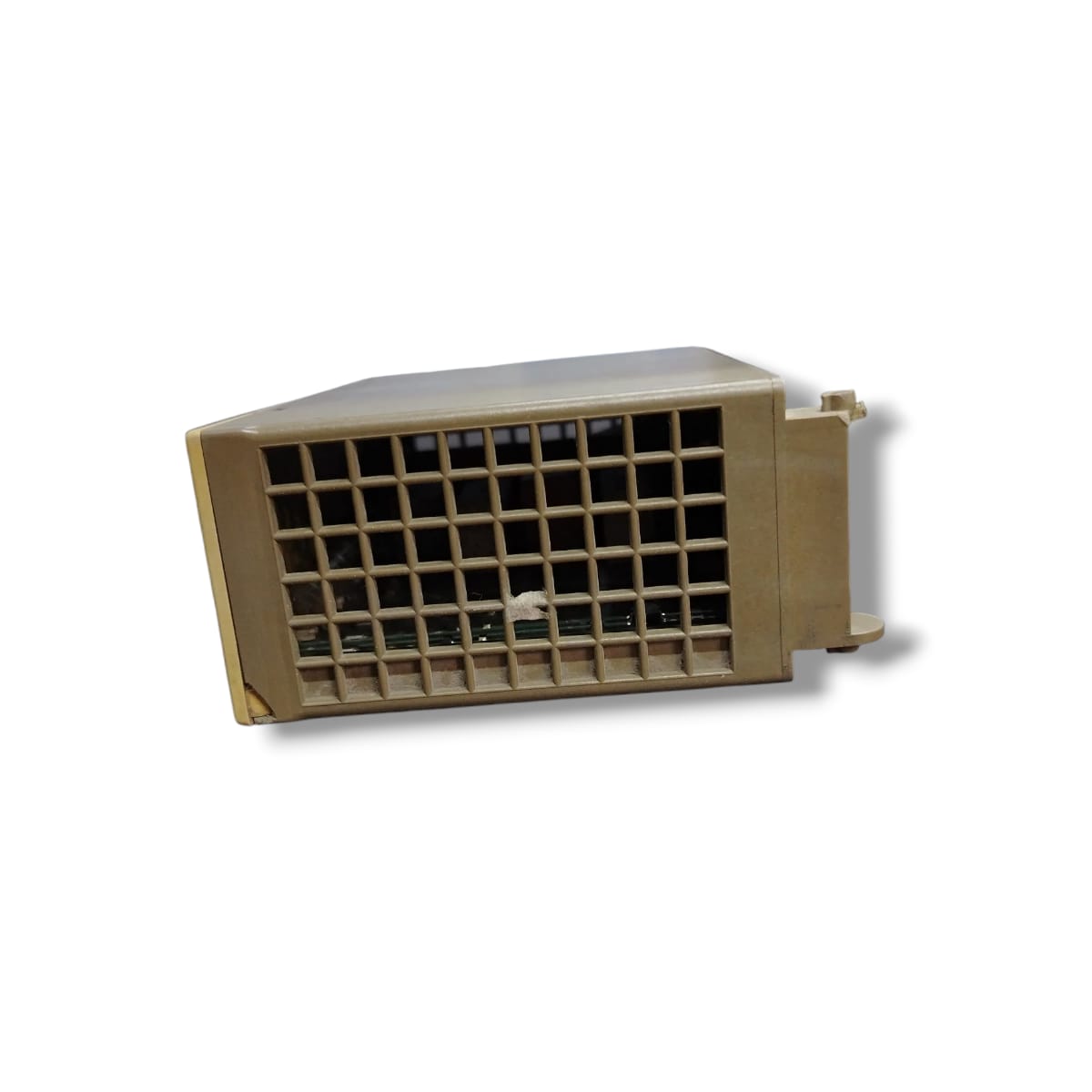

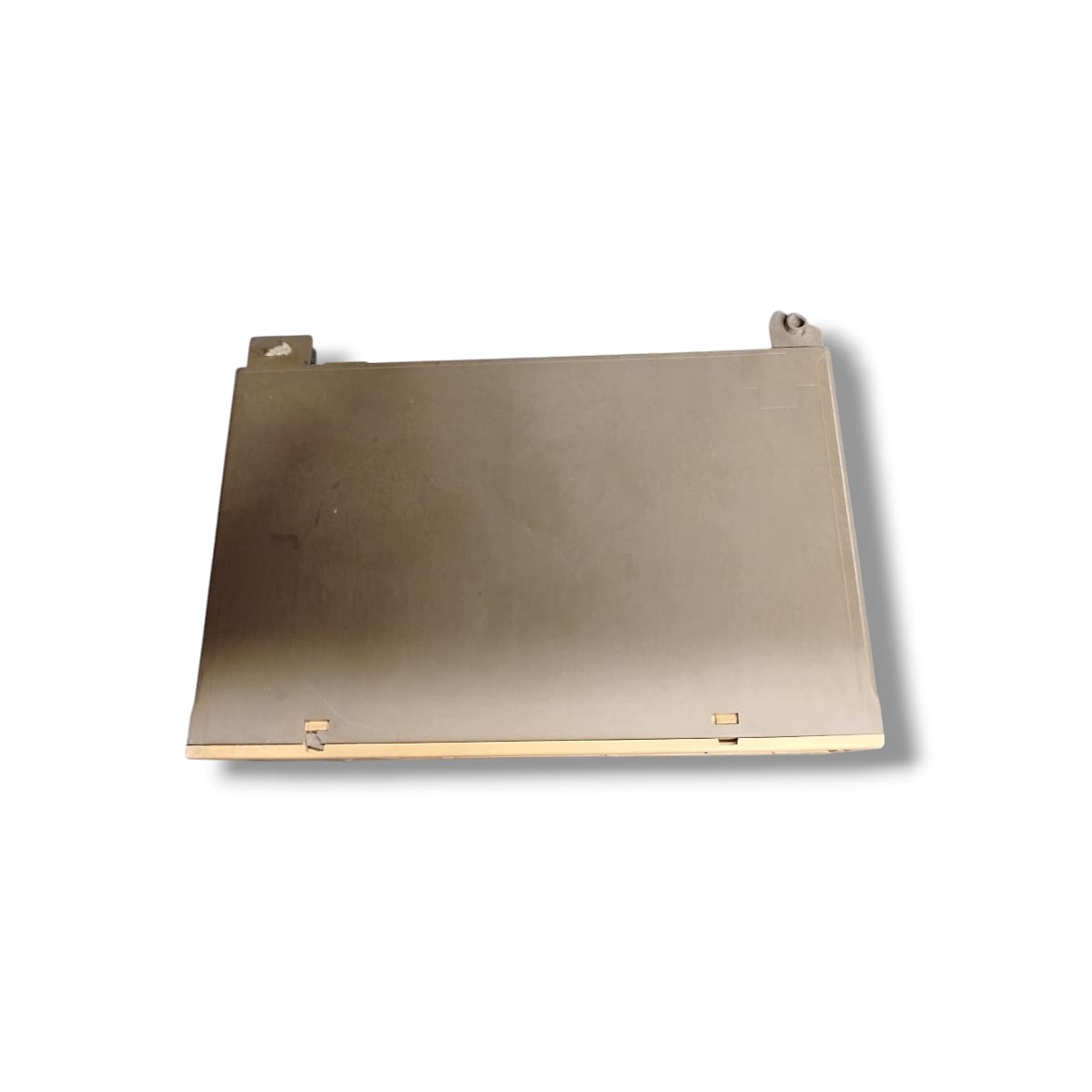

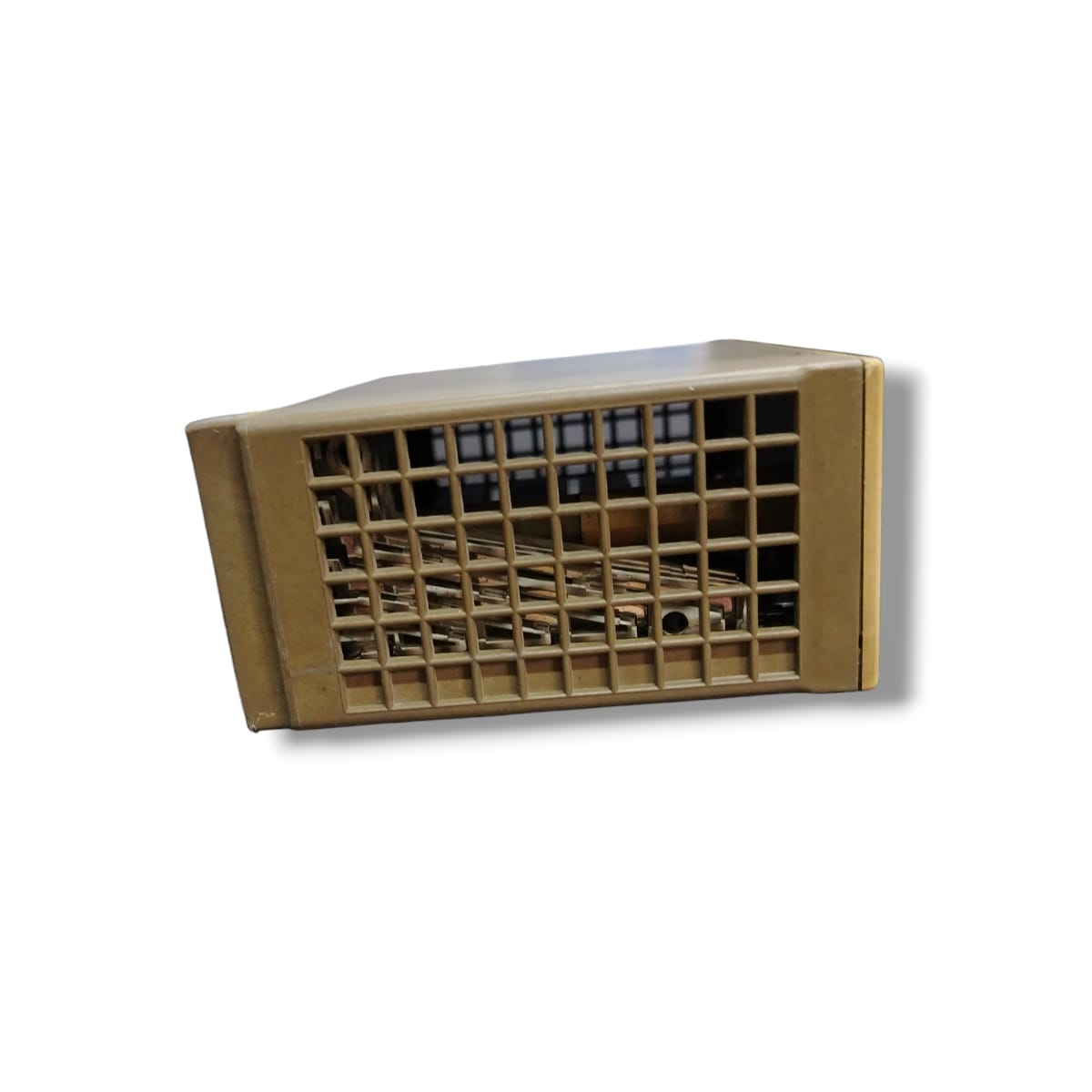

SIEMENS 6ES5 452-8MR11 MODULO DE SALIDA

SIEMENS 6ES5 452-8MR11 MODULO DE SALIDA

Salidas: 4 relés (contactos)

Tensión de conmutación permitida: hasta 230 V AC / 30 V DC (contactos)

Corriente máxima de carga (resistiva): 5 A a 250 V AC

Corriente máxima de carga (inductiva): 1.5 A a 250 V AC

Para carga en DC (inductiva): hasta 0.5 A a 30 V DC

Frecuencia máxima de conmutación: 10 Hz

Aislamiento galvánico entre grupos de salidas (uso de optoacopladores)

Voltaje de aislamiento entre contactos: 250 V AC probado a 1500 V AC

Aislamiento entre la alimentación de relé y otros puntos: ratings de 250 V AC o 500 V AC dependiendo del tramo

Voltaje nominal de alimentación del relé: 24 V DC

Rango permisible (incluyendo ripple): 20-30 V DC

Consumo de corriente:

 Desde la línea de +9 V (CPU) típico: ~14 mA
 Desde L+ (alimentación de relé) típico: ~100 mA

Pérdida de potencia del módulo: ~2 W típico

Temperatura de funcionamiento permitida (disposición horizontal): 0 a 60 °C

Si está montado verticalmente: 0 a 40 °C

Longitud máxima de cable sin blindaje: hasta 100 m

Ciclo de operación – AC-11: hasta 1.5 × 10⁶ ciclos

Ciclo de operación – DC-11: hasta 0.5 × 10⁶ ciclos

EQUIPO USADO FUNCIONANDO
