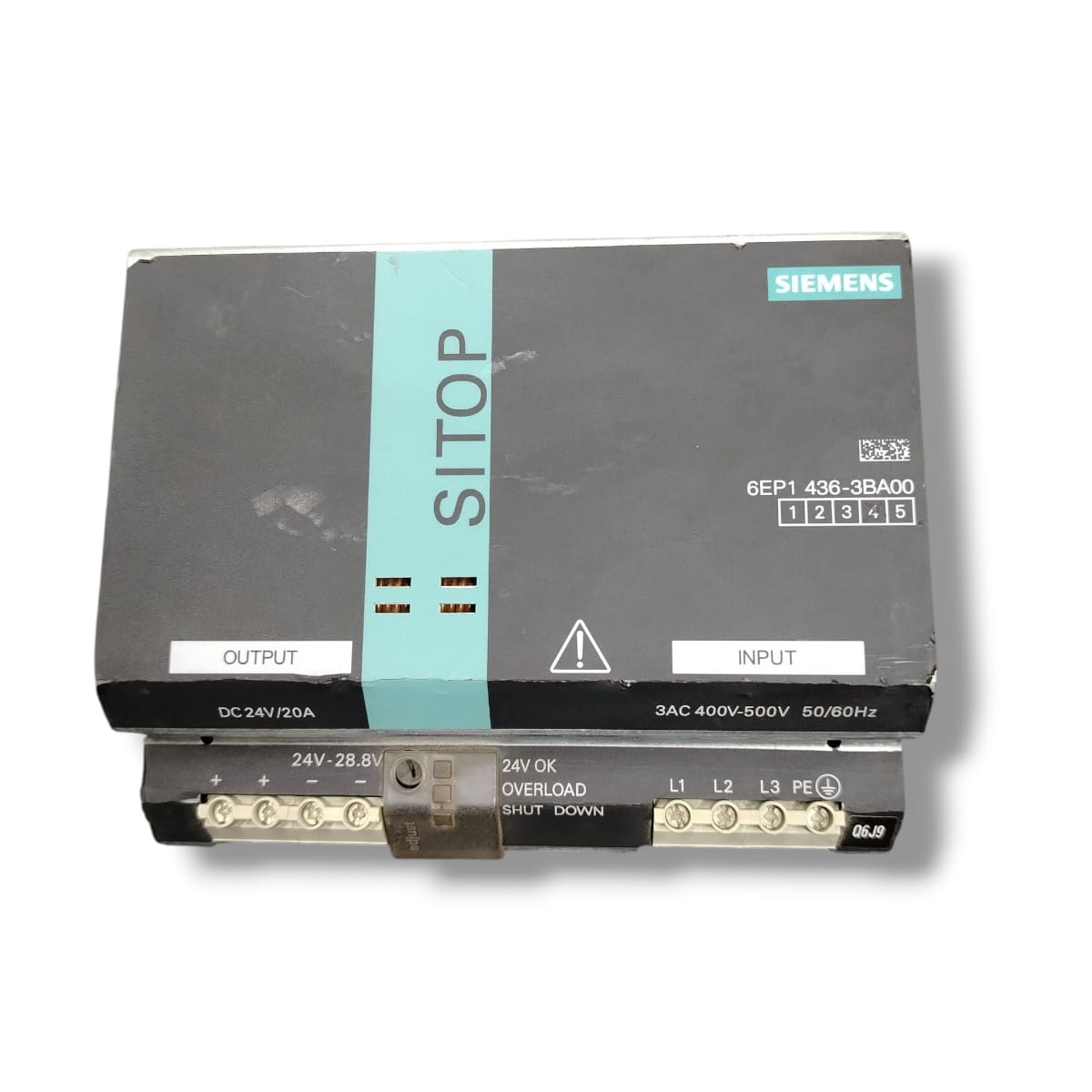

SIEMENS 6EP1 436-3BA00 FUENTE DE ALIMENTACIÓN TRIFÁSICA

SIEMENS 6EP1 436-3BA00 FUENTE DE ALIMENTACIÓN TRIFÁSICA

Tensión nominal (trifásica AC): 400 … 500 V

Rango aceptado: 320 … 550 V (arranque garantizado desde > 340 V)

Frecuencia de operación: 50 / 60 Hz (rango 47 … 63 Hz)

Corriente de entrada a 400 V: ≈ 1,1 A

Corriente de entrada a 500 V: ≈ 0,9 A

Corriente máxima de irrupción (“inrush”): hasta 35 A

Protección de línea requerida: interruptor trifásico magnético (6 … 16 A, característica C) o equivalentes (p. ej. 3RV2011-1DA10)

Voltaje nominal: 24 V DC

Tolerancia estática: ±3 %

Ajuste posible: de 24 a 28,8 V mediante potenciómetro interno

Corriente nominal: hasta 20 A

Overload / cortocircuito: puede entregar hasta ~60 A por cortocircuito breve; para arranque típico ~23 A

Protección contra sobretensión de salida: < 35 V

Salida galvanicamente aislada (aislamiento primario-secundario)

Eficiencia típica: ≈ 90 %

Pérdidas térmicas bajo carga nominal: ~ 53 W

Regulación ante variaciones de red ±15 %: ±1 % típica

Regulación ante escalones de carga (50-100 % / 100-50 %): típico 4 ms, máximo 10 ms

Temperatura de operación: 0 … +70 °C (convección natural)

Temperatura almacenamiento/transporte: –40 … +85 °C

Humedad / ambiente: 5 … 95 % sin condensación (clase climática 3K3)

Grado de protección: IP20

Dimensiones: 160 mm (ancho) × 125 mm (alto) × 125 mm (profundidad)

Conexiones: bornes de tornillo; entrada L1, L2, L3 + PE; salida + / –

EQUIPO USADO FUNCIONANDO
