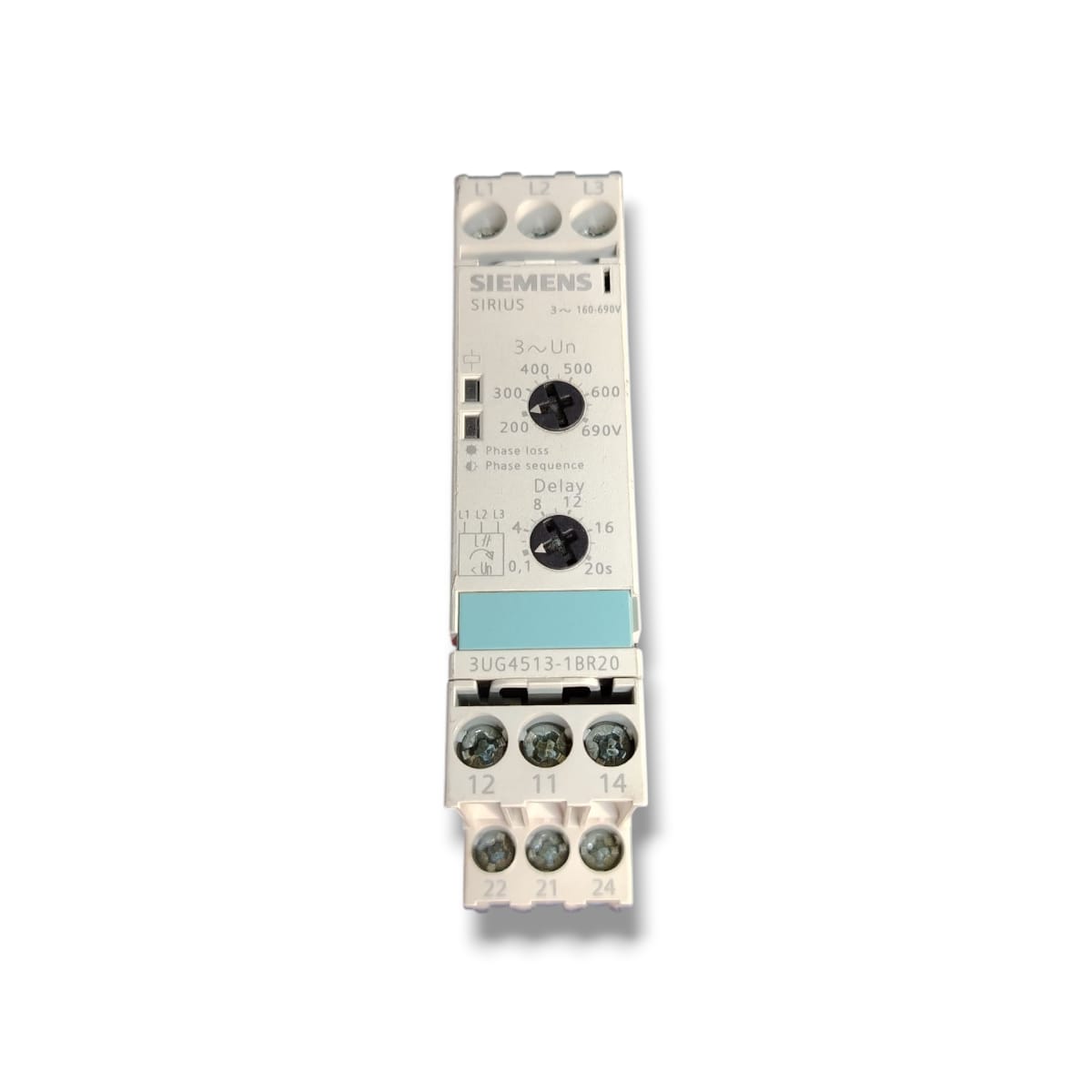

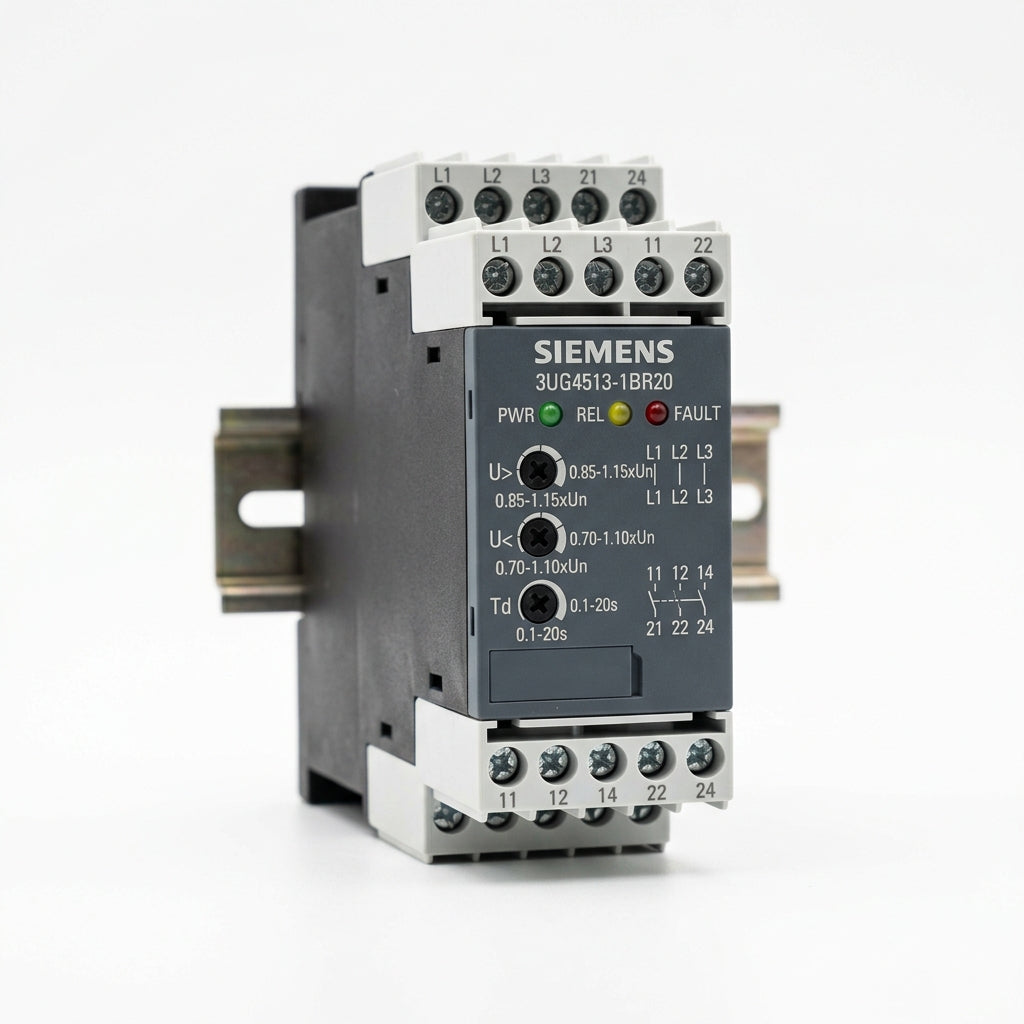

SIEMENS 3UG4513-1BR20 RELEVADOR

SIEMENS 3UG4513-1BR20 RELEVADOR

Es un relé de monitorización de tensión trifásica (phase monitoring relay) diseñado para vigilar el estado de las fases en sistemas eléctricos industriales. Permite detectar fallas críticas como:

Secuencia incorrecta de fases

Pérdida de fase

Asimetría entre fases

Sub-tensión (baja tensión)

Además, es un dispositivo autoalimentado, que toma su alimentación directamente de las líneas que supervisa

Rango de monitoreo de tensión: 3×160 V a 690 V AC

Retardo de activación: Ajustable entre 0.1 y 20 segundos

Contactos de salida: 2 contactos conmutados (DPDT) o 2CO

Corriente máxima de los contactos: 3 A a 250–400 VAC

Dimensiones: Aproximadamente 22.5 mm × 92 mm × 91 mm (An×Al×Pr)

Montaje: En carril DIN con bornes de tornillo (algunas variantes permiten terminales tipo muelle).

Consumo de potencia: Bajo, en torno a 2 W

Protección y robustez: Grado IP20; resistente a choques, vibraciones, y sobretensiones (hasta 6 kV), con vida operativa de millones de ciclos

Estado del producto: Actualmente descontinuado; su reemplazo sugerido es el modelo 3UG5514-1BR20

EQUIPO USADO FUNCIONANDO
