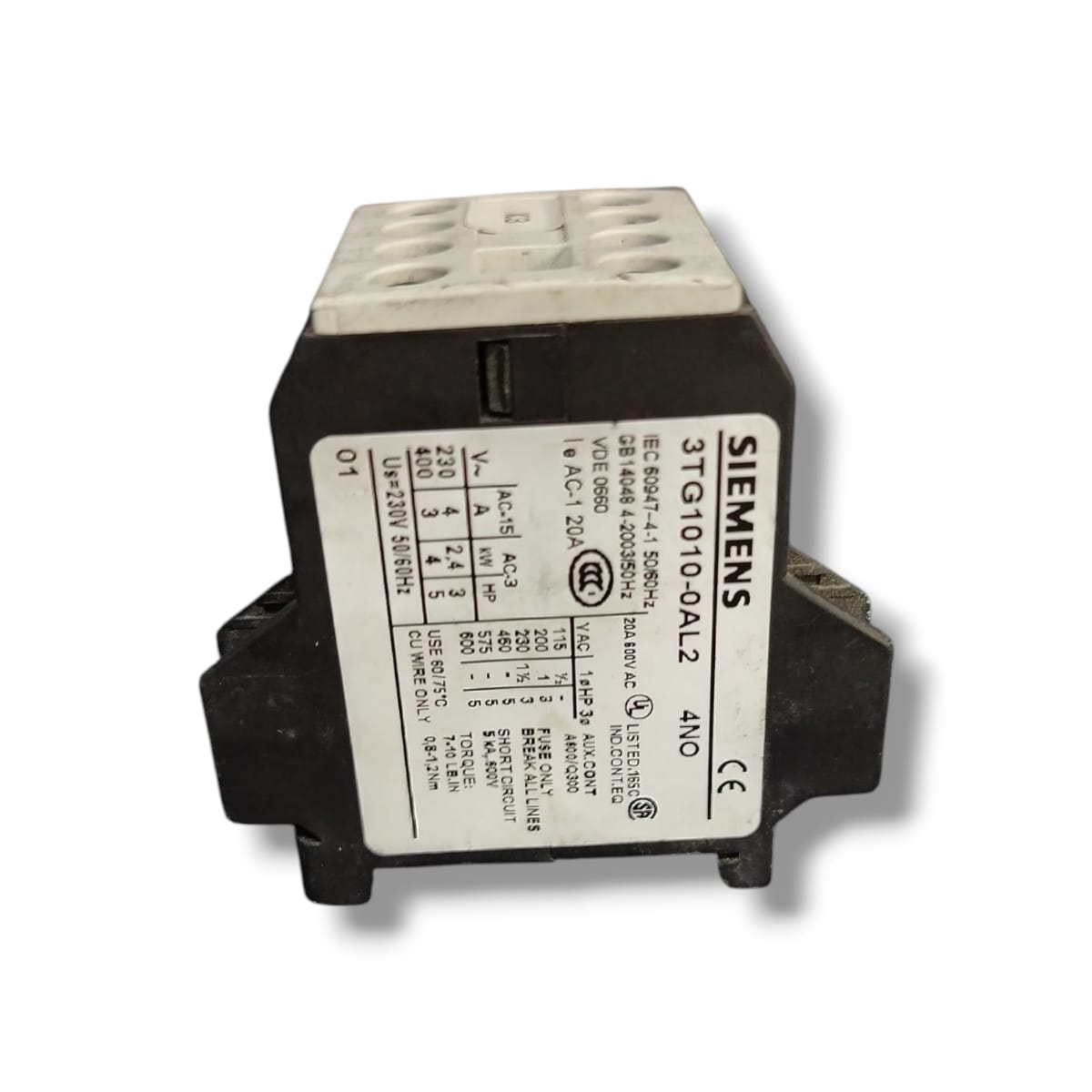

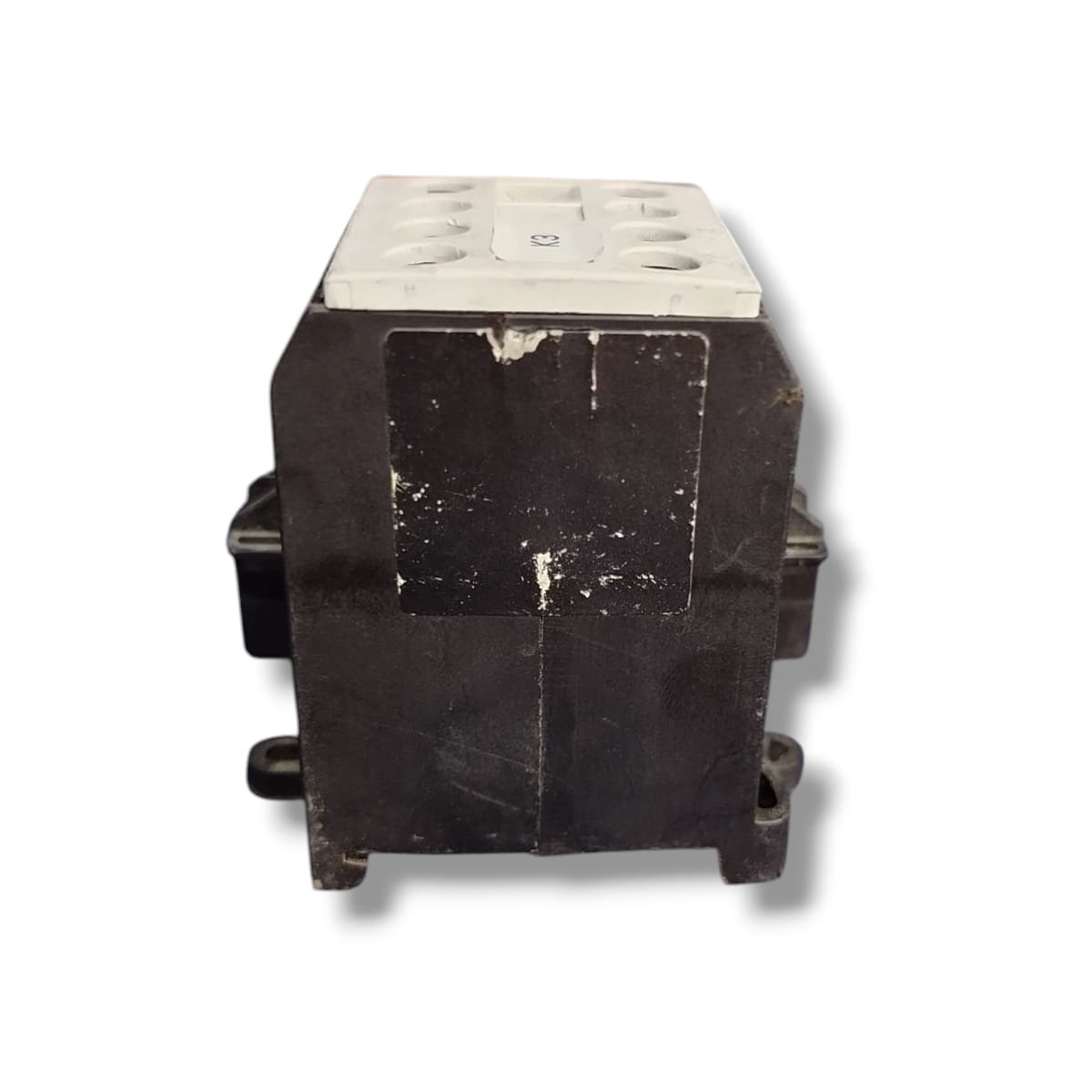

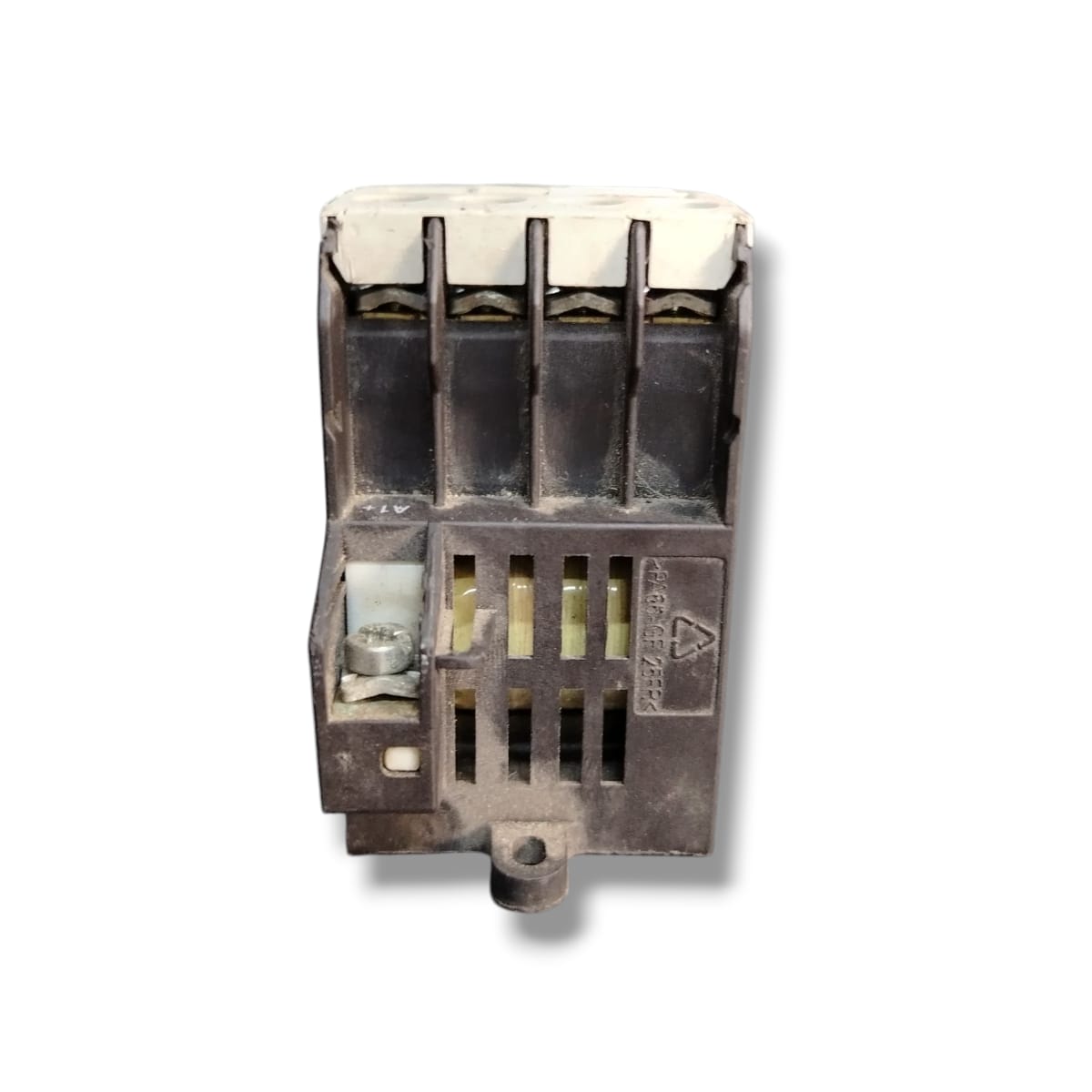

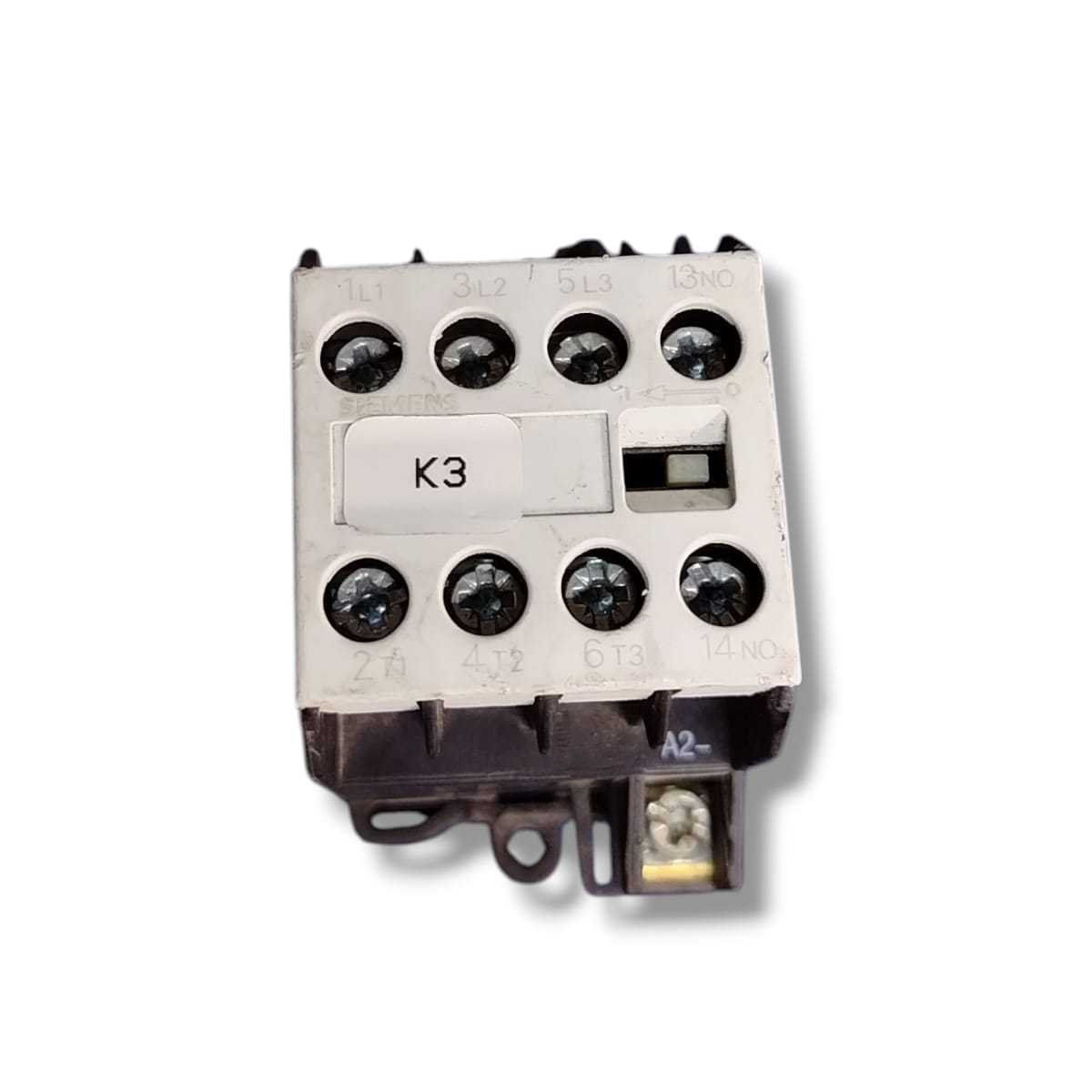

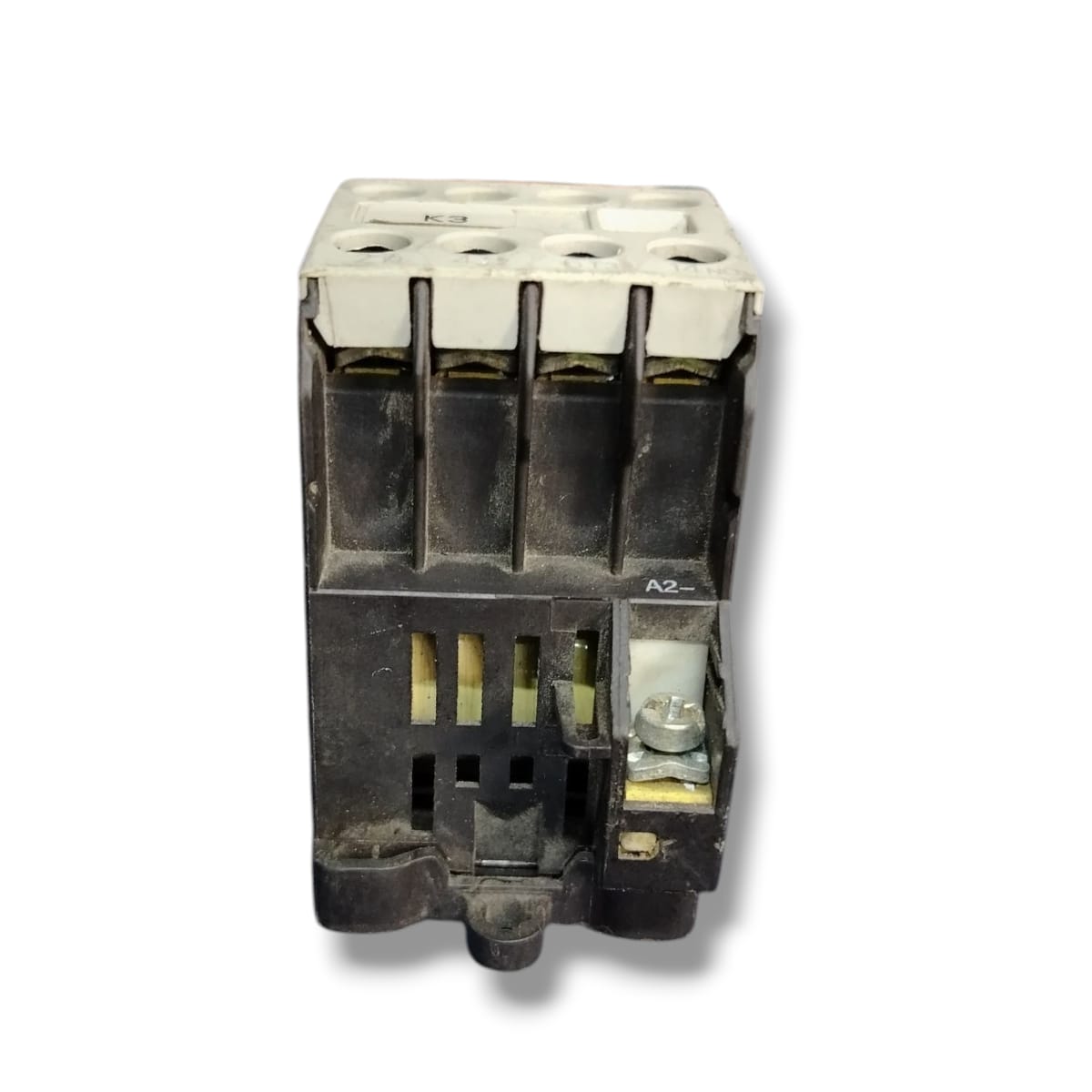

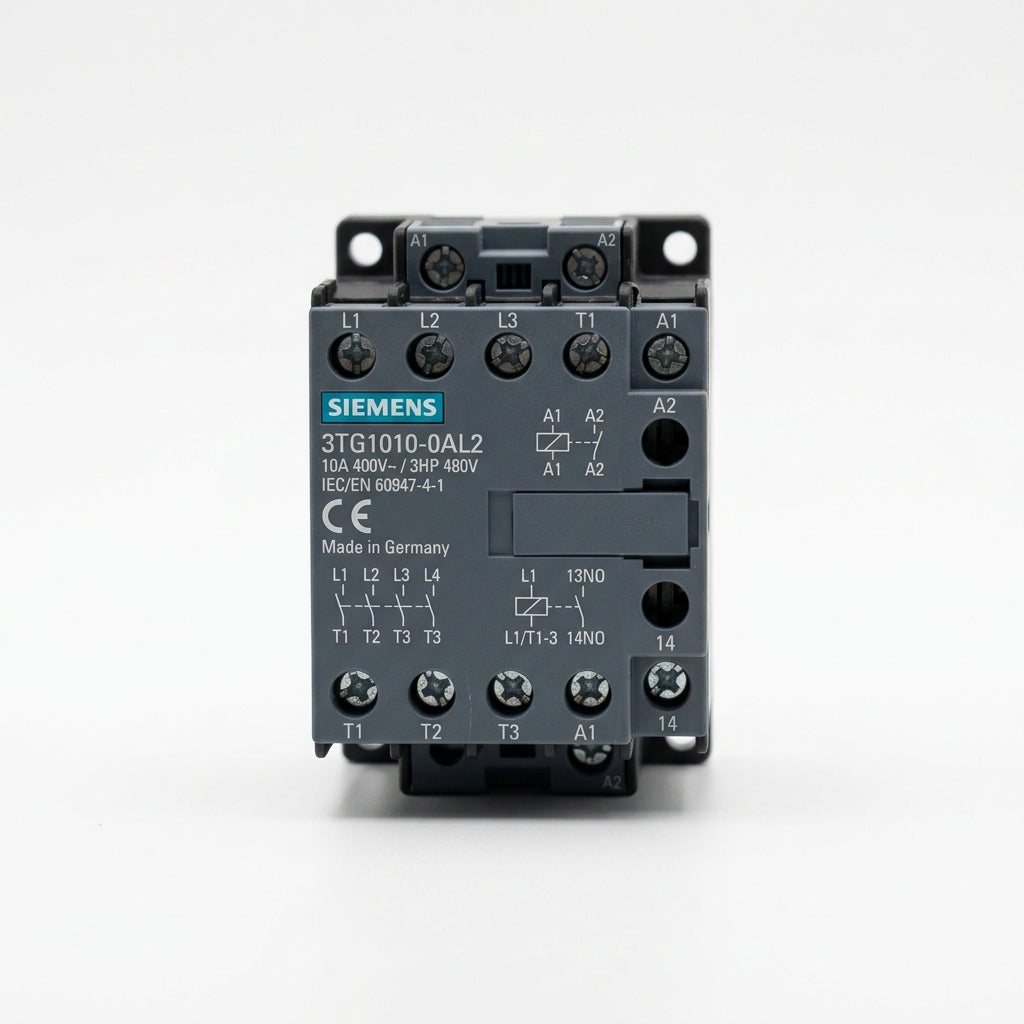

SIEMENS 3TG1010-0AL2 RELEVADOR

SIEMENS 3TG1010-0AL2 RELEVADOR

El Siemens 3TG1010-0AL2 es un relé de potencia / contactor modular de tipo SIRIUS 3TG10, con cuatro polos de cierre (4 NO) y alimentación de control en corriente alterna a 230 V AC. Está diseñado para operación con frecuencias entre aproximadamente 45 y 450 Hz.

Este dispositivo soporta corrientes nominales de hasta 20 A en régimen AC-1 a 400 V, y hasta 8.4 A cuando opera con cargas tipo AC-3 también a 400 V. Bajo estas condiciones de AC-3, su capacidad de potencia para accionar un motor u otro equipo inductivo es de alrededor de 4 kW.

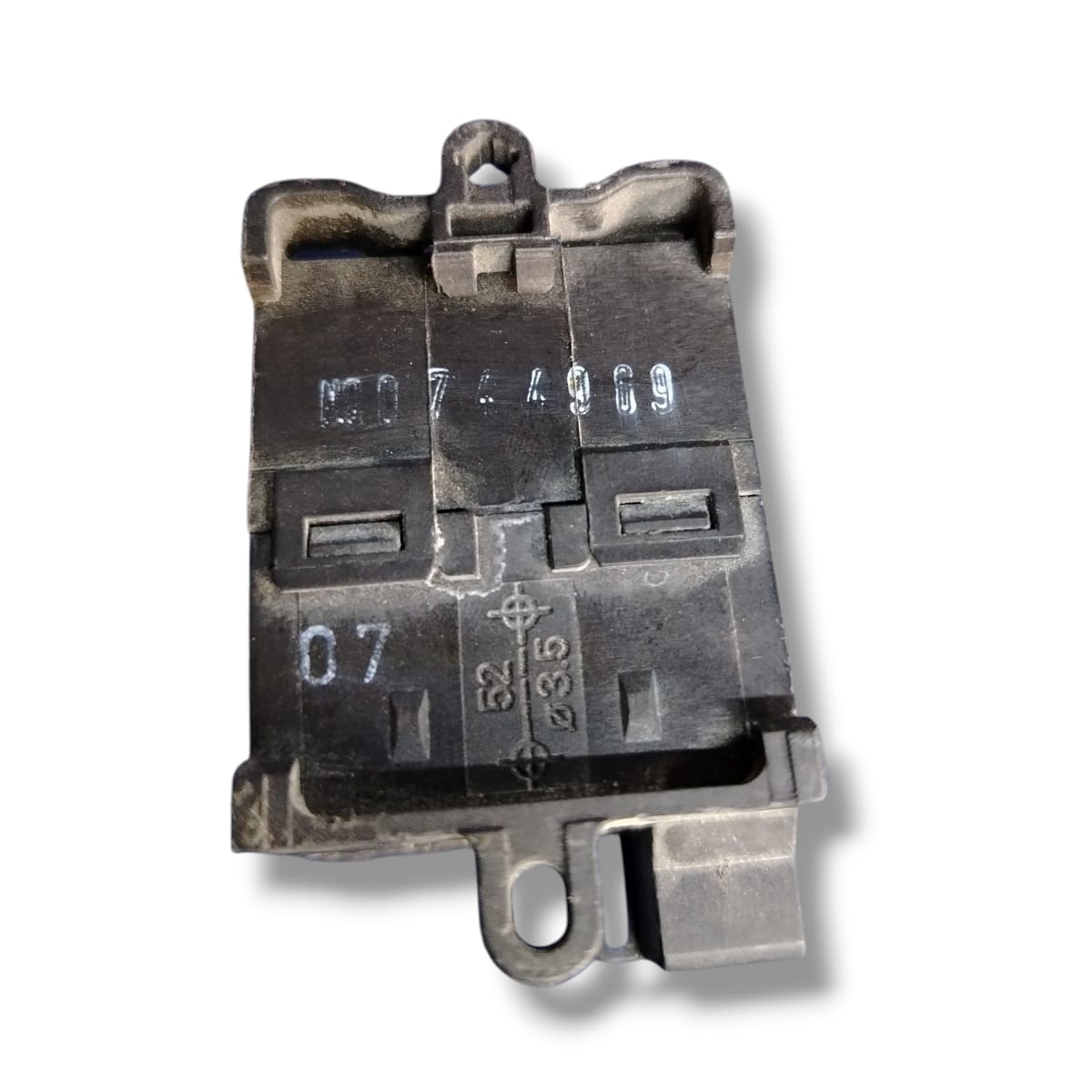

El relé se instala sobre riel DIN estándar de 35 mm mediante montaje tipo “snap-on” con tornillos, tanto para sus circuitos principales como para los de control/auxiliares usando terminales de tornillo. Su diseño permite montaje serie (lado a lado).

Ambientalmente, puede operar en temperaturas que van de −25 °C hasta +55 °C. No tiene protección frente al contacto directo cuando se ve desde el frente (protección tipo IP00).

En cuanto a medidas físicas, su altura es de unos 62 mm, su ancho de aproximadamente 36 mm y la profundidad de 60 mm. Pesa alrededor de 0.15-0.16 kg.

Tiene un contacto auxiliar normalmente abierto (1 NO) que puede usarse para señalización, y no tiene contactos NC auxiliares ni contactos principales tipo NC.

Es apto para aplicaciones de conmutación de señales industriales, motores pequeños, elementos de calefacción, ventiladores, bombas ligeras, etc., cuando se requiera una unidad compacta y funcional para control.

EQUIPO USADO FUNCIONANDO
