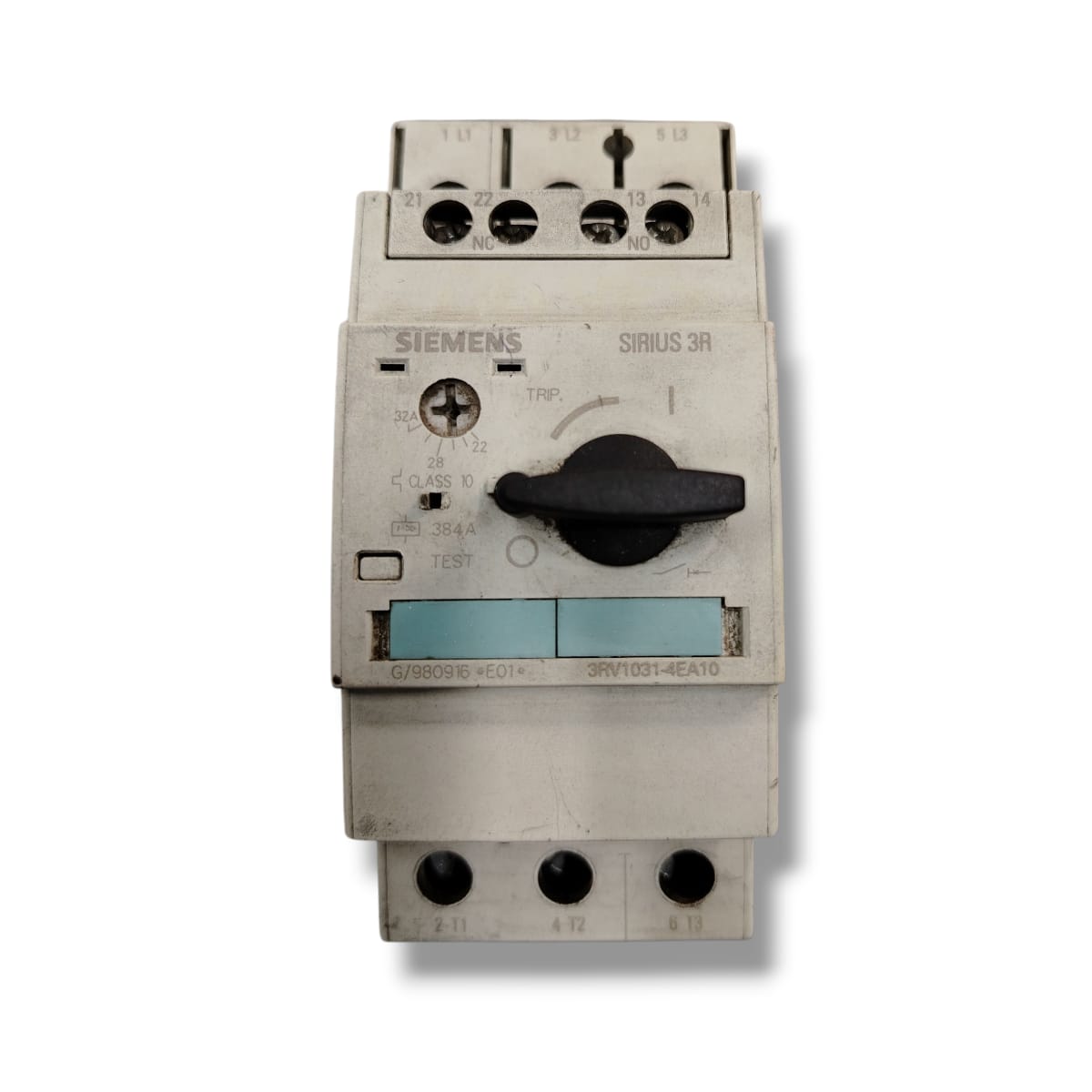

motores contra sobrecargas (disparo térmico) y cortocircuitos (disparo magnético) integrados.
Detecta pérdida de fase (fase caída)

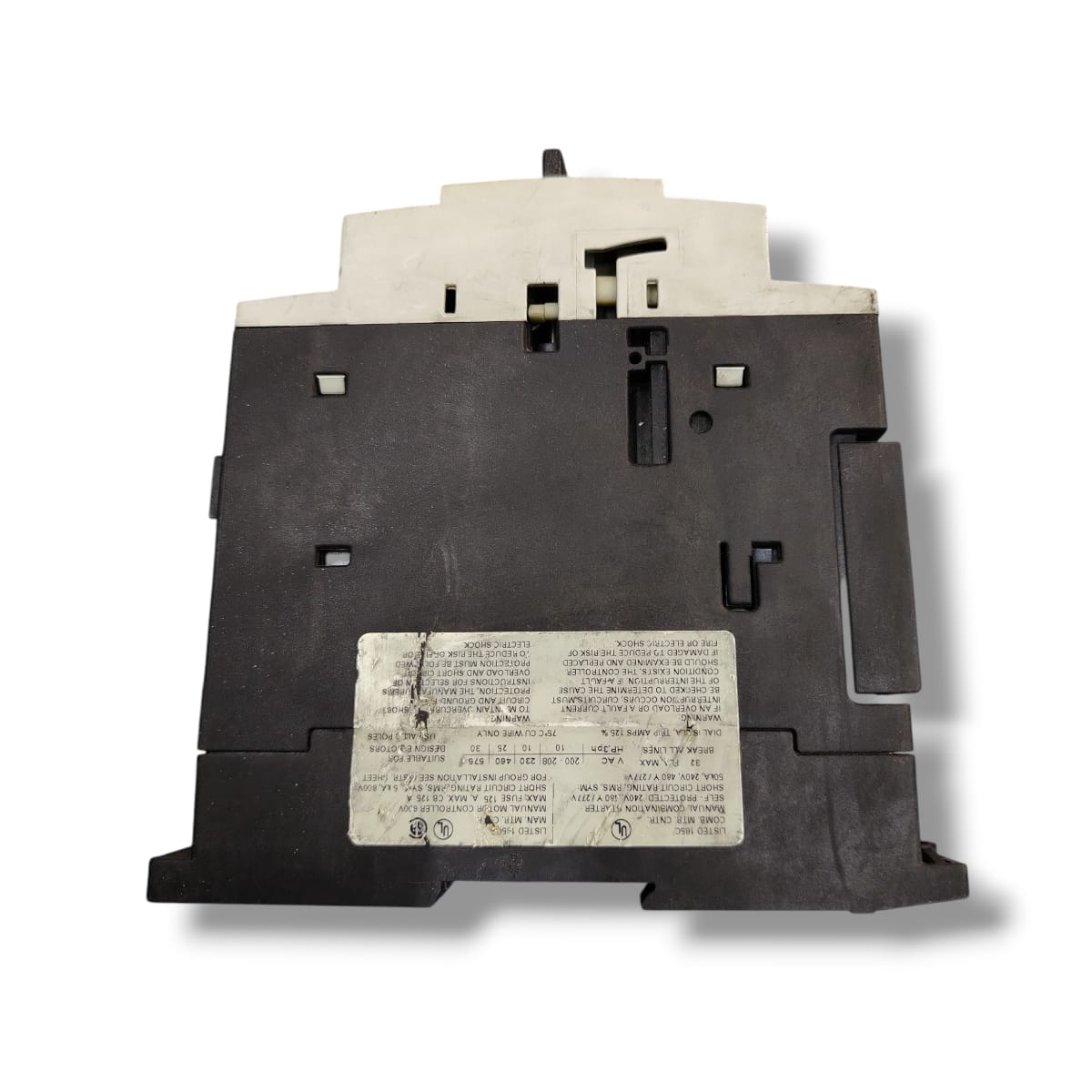

Se puede usar como elemento autónomo (“self-protected”) o en instalación grupal, según normativa UL / NEC para control de motores.
Rango de ajuste de corriente (disparo térmico): 22 a 32 A
Clase de disparo por sobrecarga: Clase 10
Capacidad de ruptura de cortocircuito (disparo magnético): 416 A
Tensión de aislamiento / tensión nominal soportada: hasta 690 V
Resistencia a sobretensiones (impulso): 6.000 V
Potencia activa perdida (aproximada/típica): ~ 15 W
Clasificación de contaminación: Grado 3
Temperaturas de operación:
Durante operación: –20 a +70 °C
Almacenamiento / transporte: –50 a +80 °C
Resistencia a golpes: ~ 25 g / 11 ms
Protección frontal (grado de protección): IP20
Altitud de instalación máxima recomendada: hasta ~ 2.000 m sobre el nivel del mar

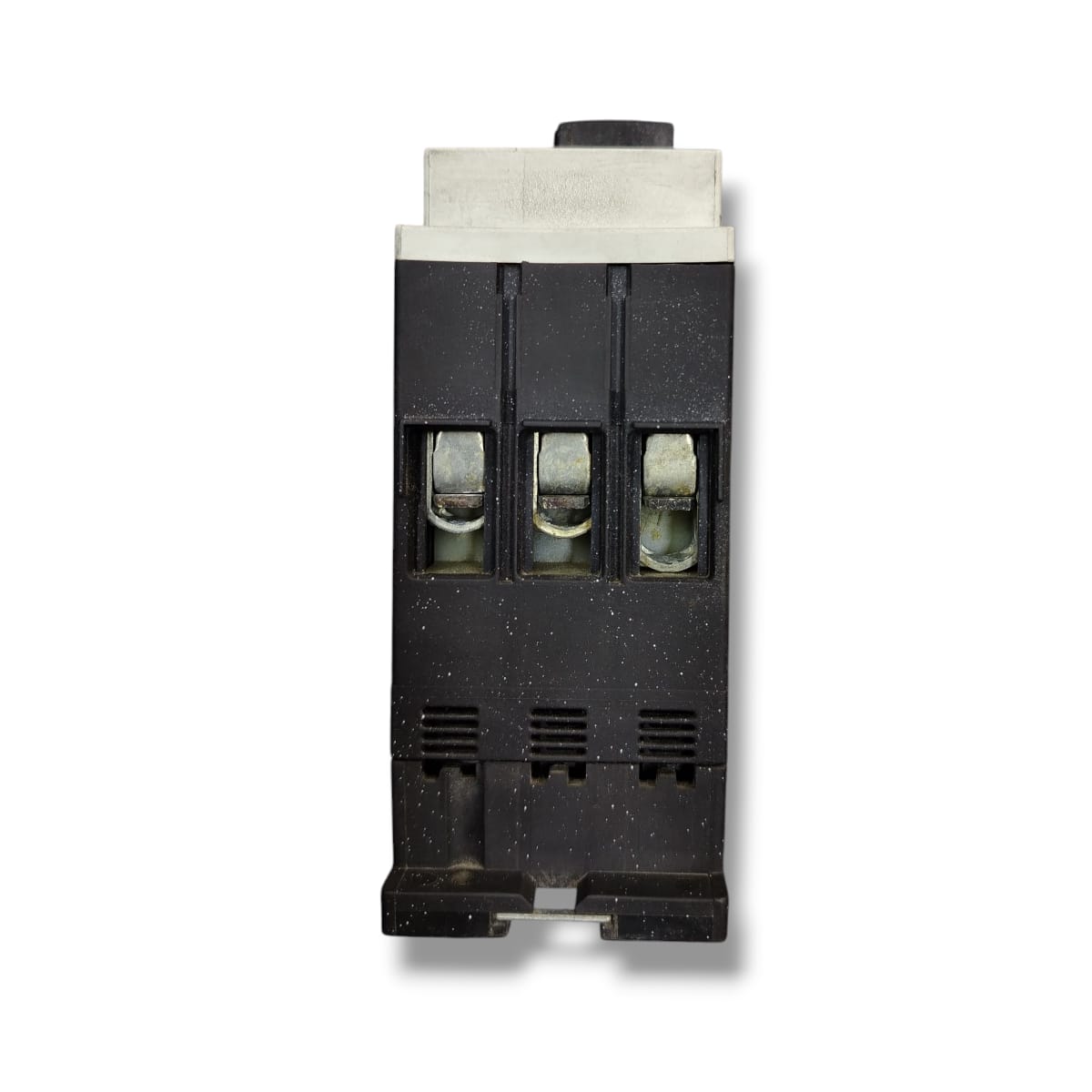

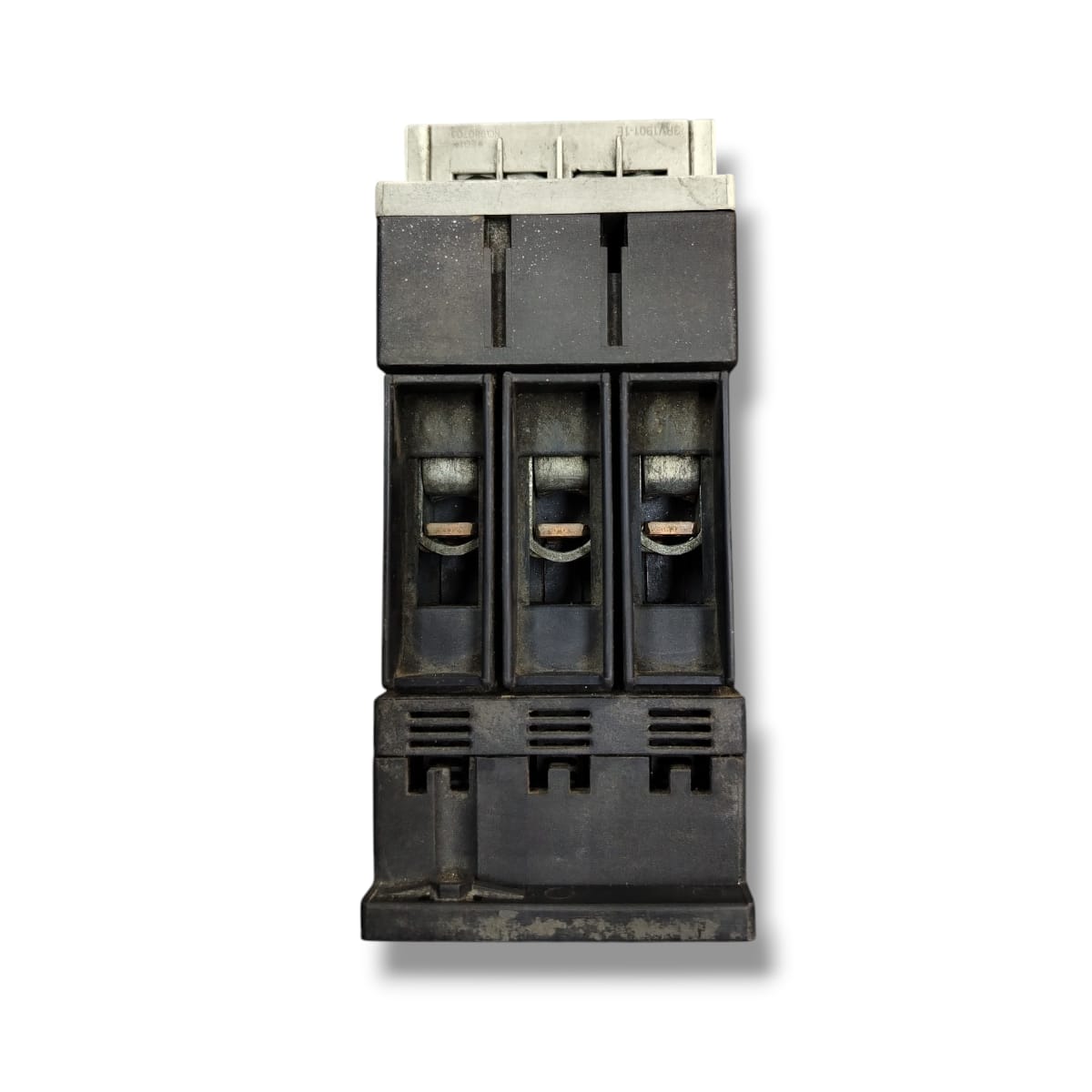

Tipo de conexión principal: terminales de tornillo (screw terminals)

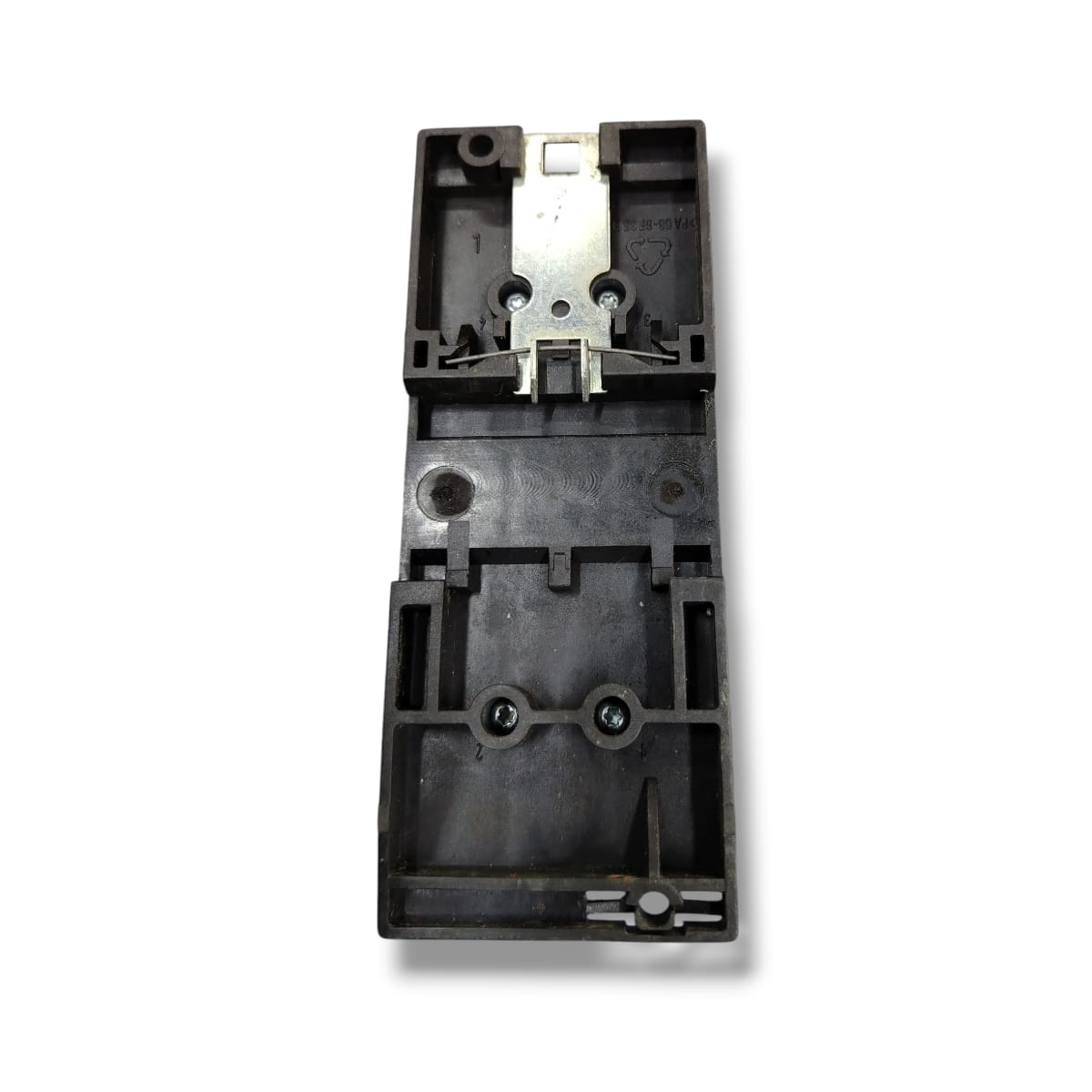

Montaje: sobre carril DIN de 35 mm (o montaje directo en base)
Posición de montaje: puede montarse en cualquier posición (según manual)
EQUIPO USADO FUNCIONANDO
