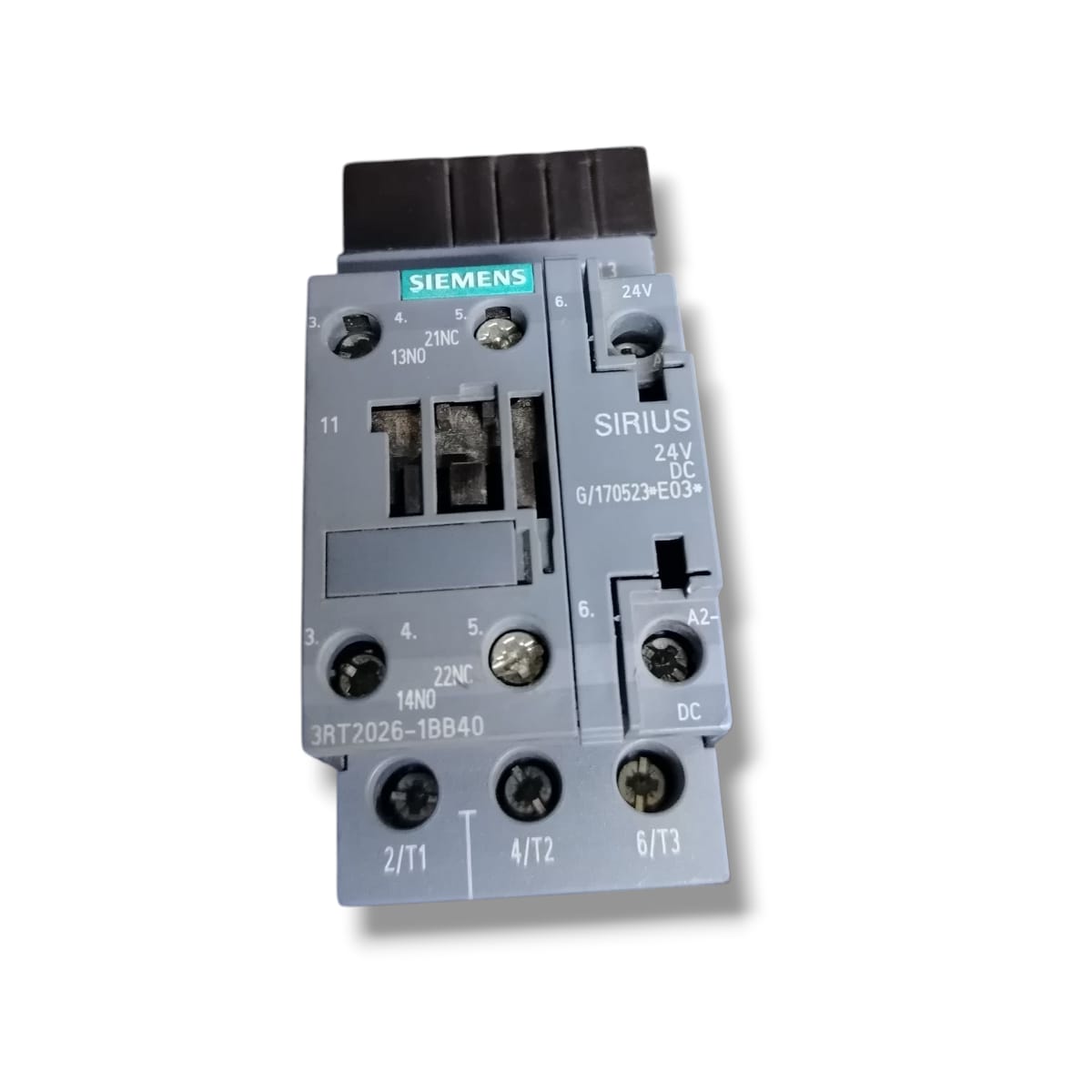

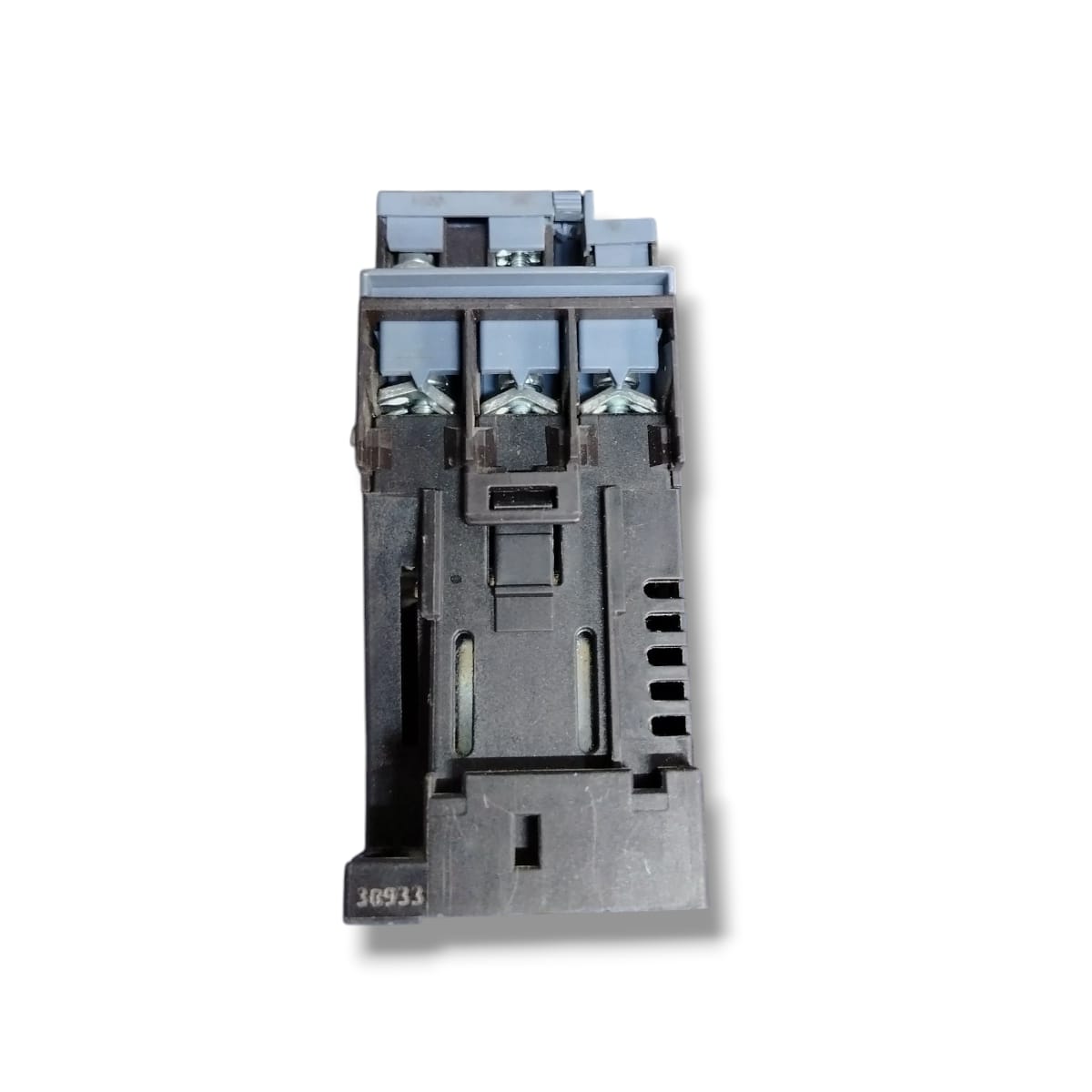

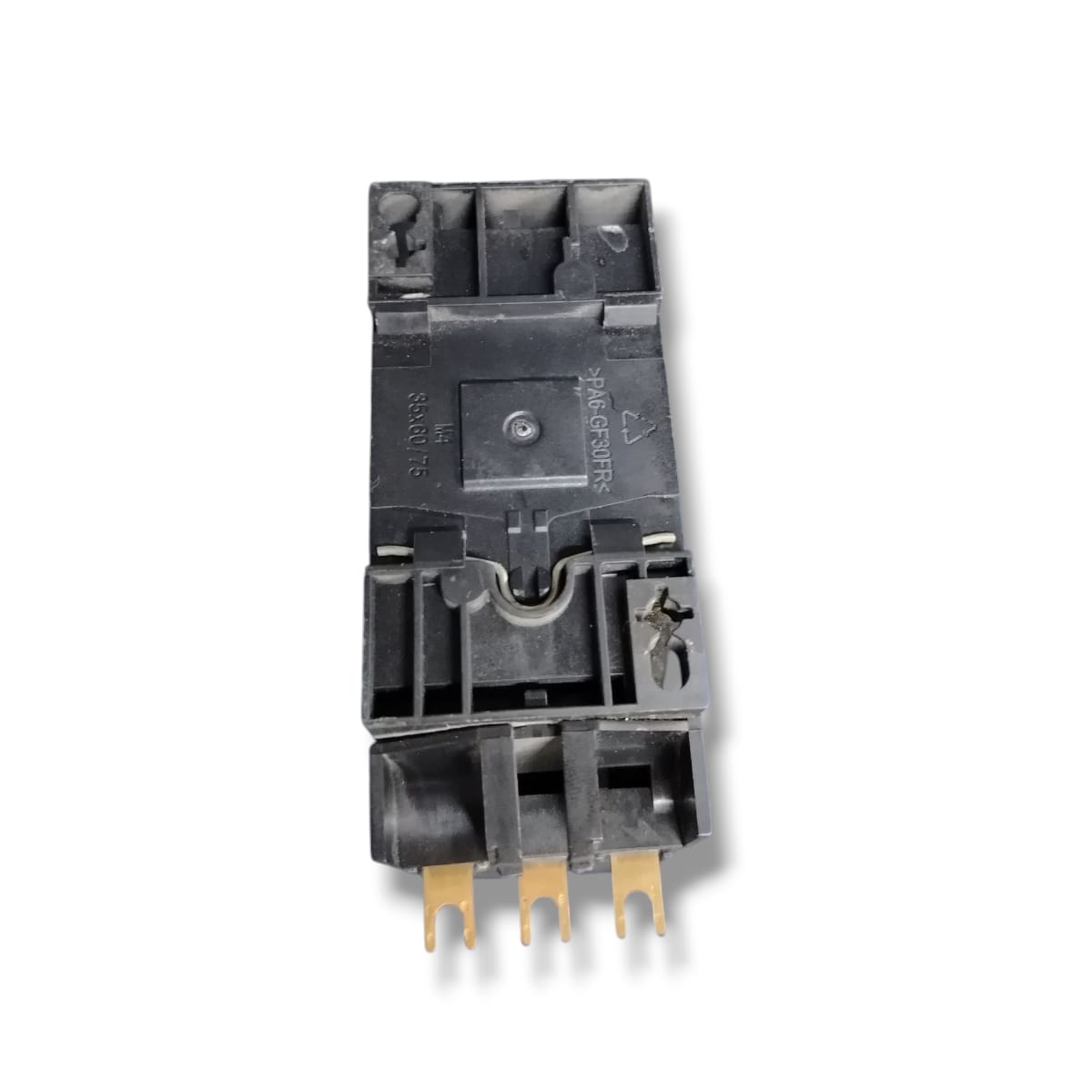

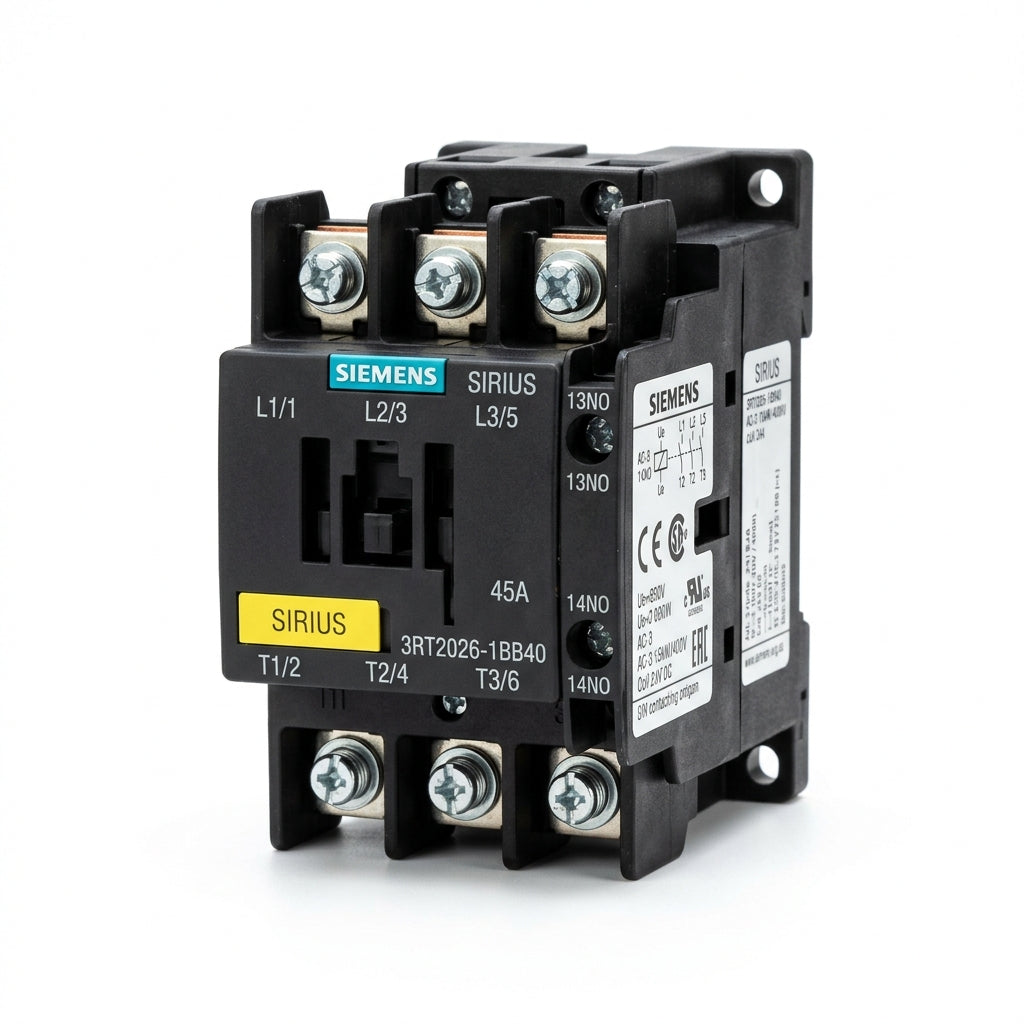

SIEMENS 3RT2026-1BB40 CONTACTOR

SIEMENS 3RT2026-1BB40 CONTACTOR

Contactador de potencia trifásico de la serie SIRIUS 3RT2, serie tamaño S0; diseñado para conmutar cargas en AC-3, AC-3e, AC-1, etc.

Posee 3 polos principales normalmente abiertos (NO) para la corriente principal.

También incluye contactos auxiliares instantáneos: 1 NO + 1 NC.

Corriente nominal para uso AC-3 a 400 V: 25 A.

A 500 V: aproximadamente 18 A en AC-3

A 690 V en AC-3: alrededor de 13 A.

Potencia de servicio en AC-3 a 400 V: 11 kW

Bobina de control en DC de 24 V.

Tiempo de cierre (“pull-in”) con 24 V DC: entre 50 y 170 ms.

Tiempo de apertura (release) ≈ 15 a 17.5 ms.

Pérdida de potencia cuando está con corriente nominal (AC, en estado caliente): aproximadamente 5.7 W en los tres polos.

Aislamiento del circuito principal: nominal para 690 V, grado de contaminación 3.

Capacidad de soportar sobretensiones (“surge voltage resistance”) para circuitos principales y auxiliares: 6 kV.

Temperatura de operación: desde -25 °C hasta +60 °C.

Temperatura de almacenamiento: aproximadamente -55 °C hasta +80 °C.

Altura máxima de instalación (sobre el nivel del mar): hasta 2000 metros.

Clase de protección frontal del dispositivo: IP20. Terminales también IP20.

Tamaño físico / carcasa S0, con terminales de tornillo.

Medidas aproximadas: altura ≈ 85 mm, anchura ≈ 45 mm, profundidad ≈ 107 mm. Material para conexiones principales permite conductores sólidos o trenzados con terminal de tornillo; varios rangos de sección según aplicación.

EQUIPO USADO FUNCIONANDO
