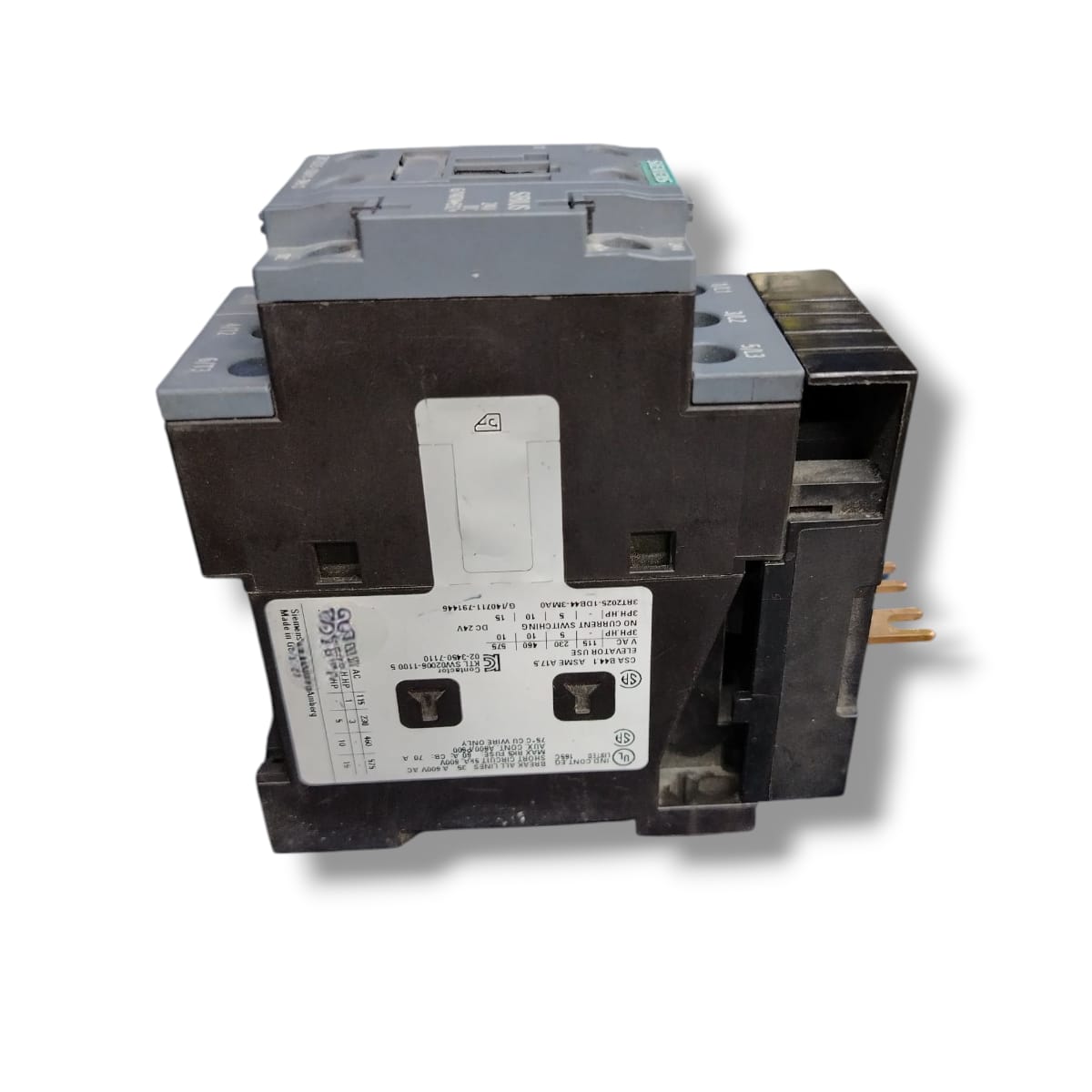

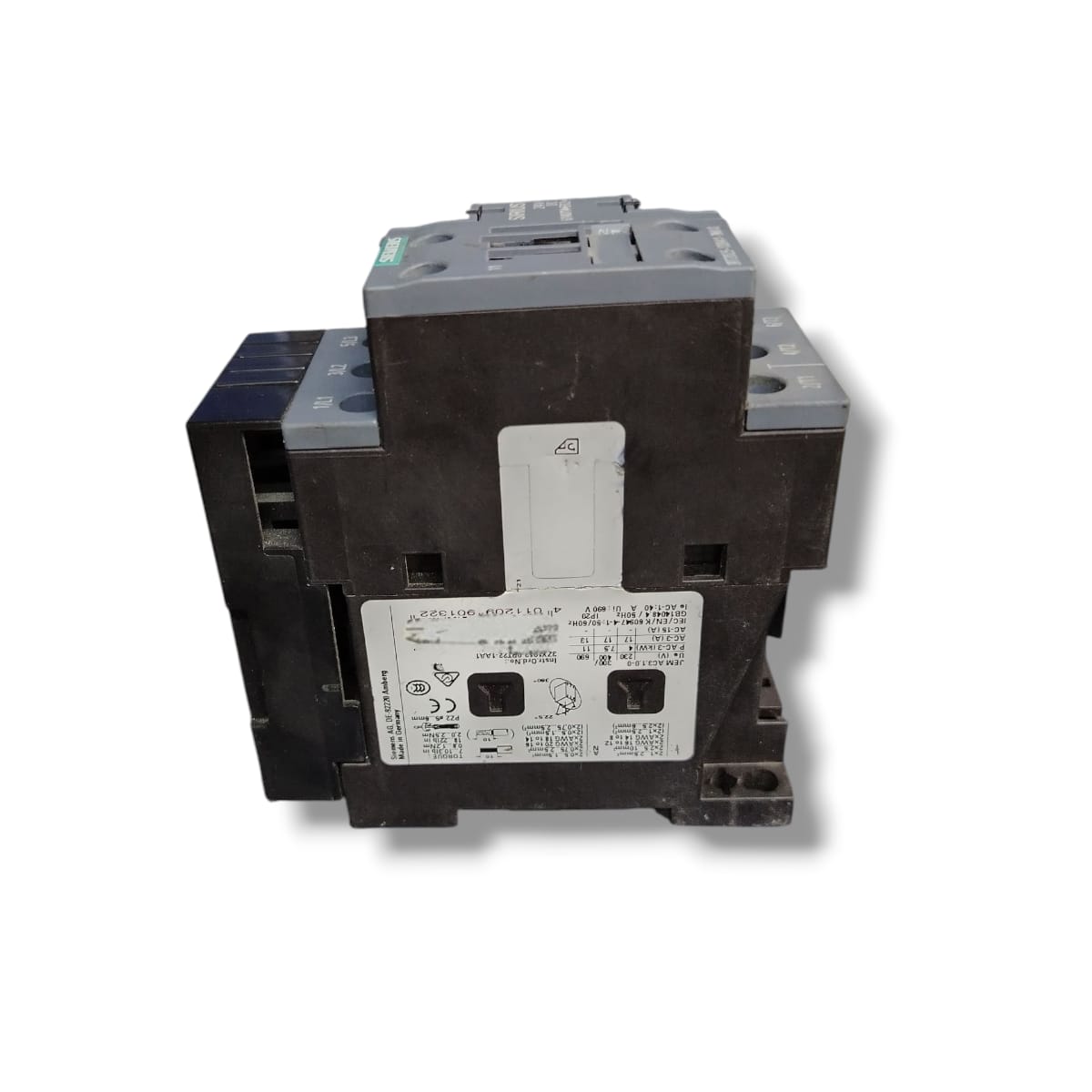

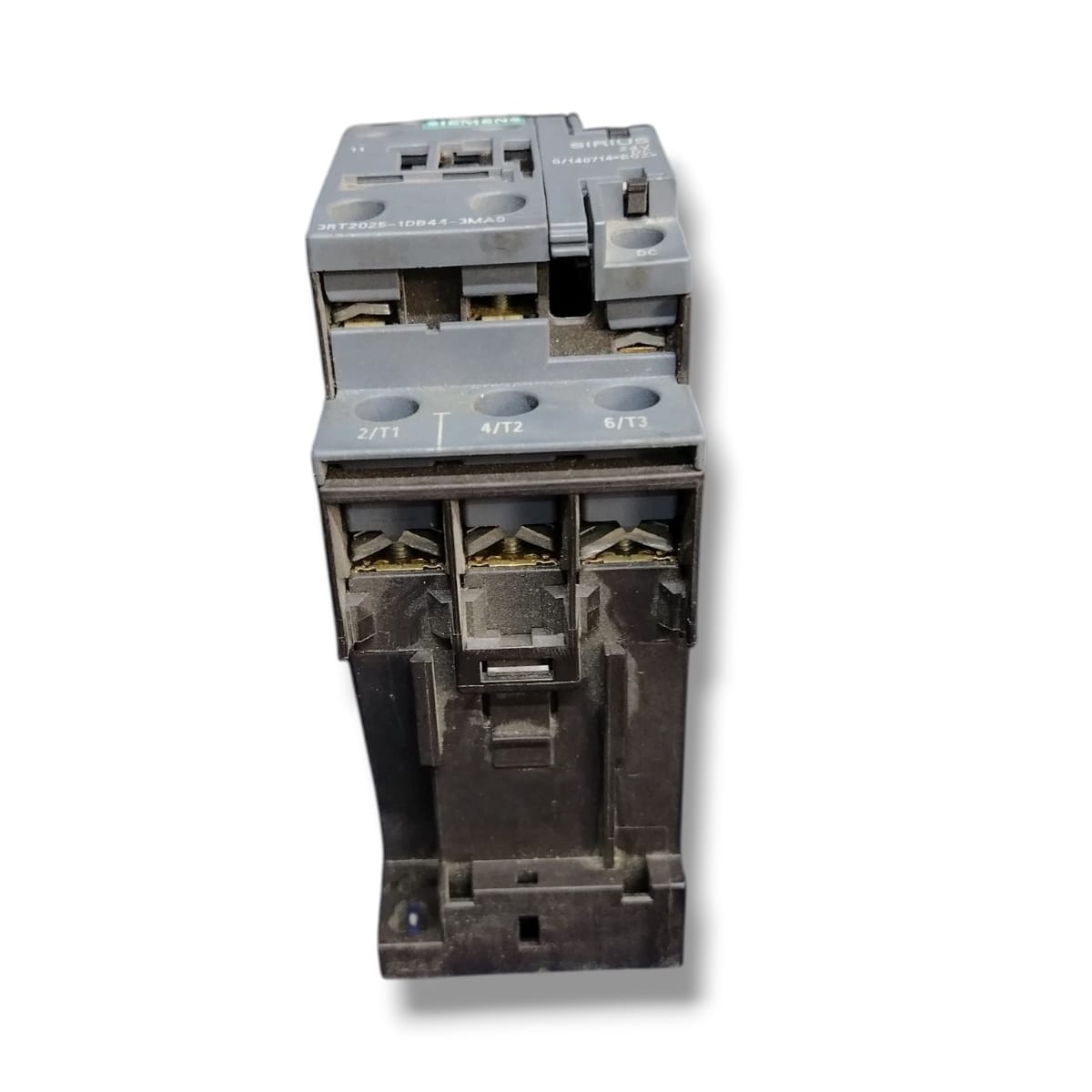

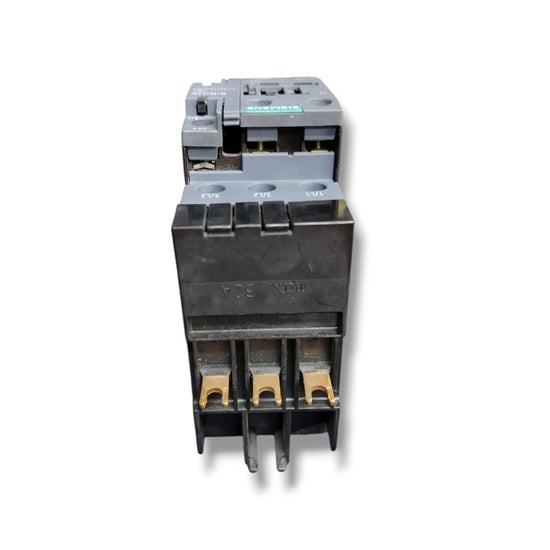

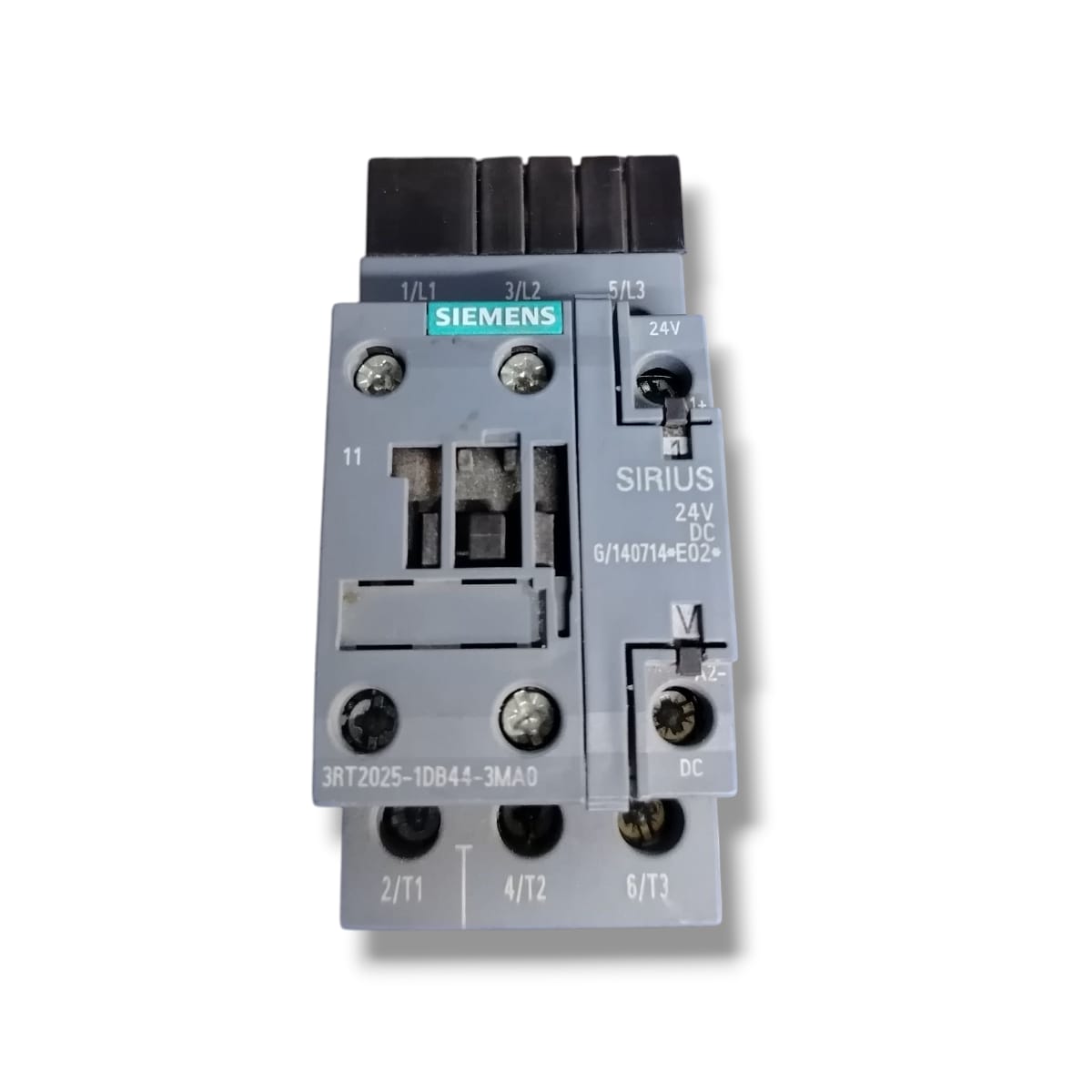

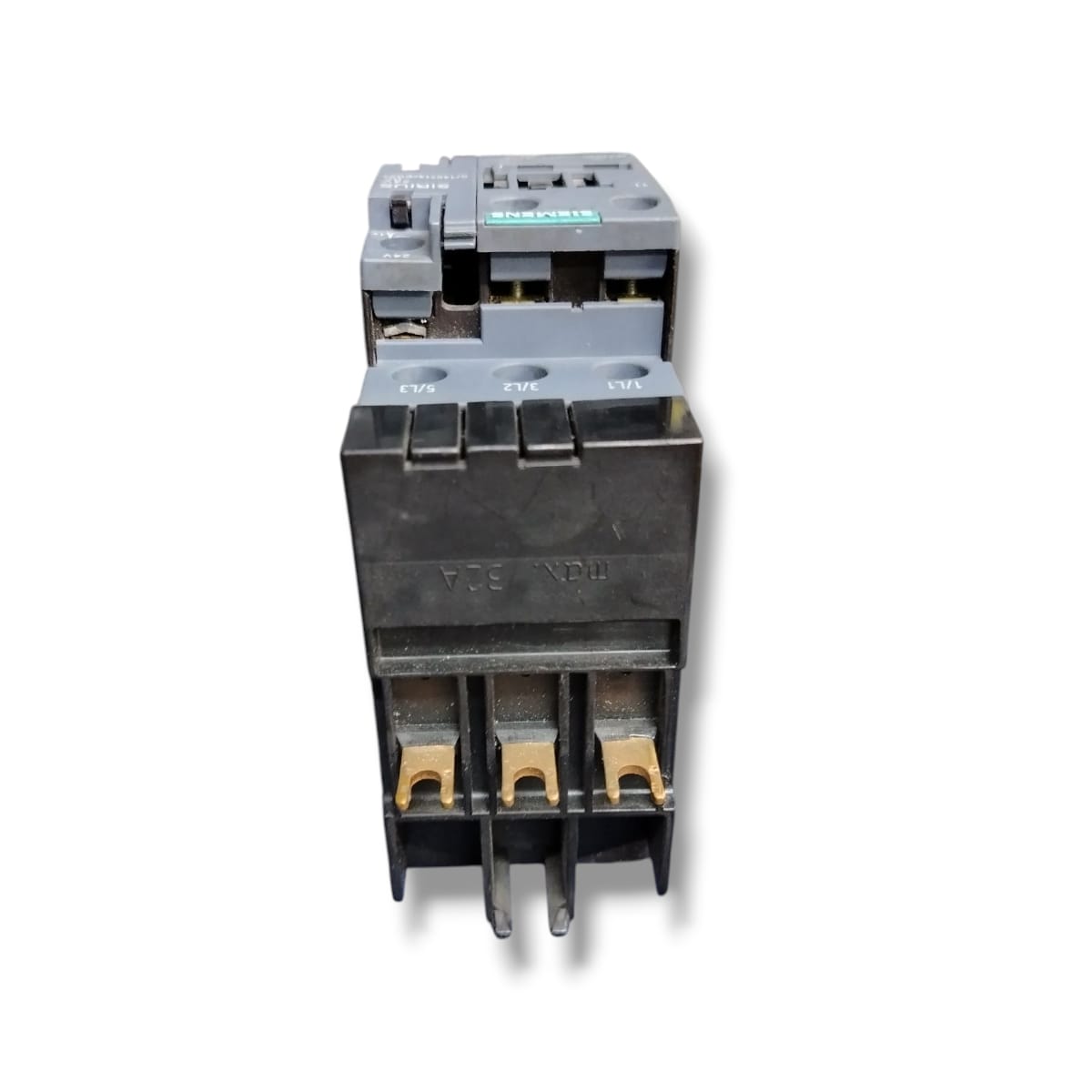

SIEMENS 3RT2025-1DB44-3MA0 CONTACTOR

SIEMENS 3RT2025-1DB44-3MA0 CONTACTOR

Un contactor de potencia (power contactor) de la serie SIRIUS 3RT2 de Siemens.

Configuración de polos principales: 3 polos (tres contactos normalmente abiertos principales).

Corriente nominal en AC-3 (motores): 17 A a 400 V.

Potencia que puede maniobrar: unos 7.5 kW a 400 V en AC-3.

En AC-1 (cargas menos exigentes) puede manejar hasta 40 A a 400 V, y similar hasta 690 V dependiendo de la temperatura ambiente (- a 60 °C unas 35 A).

Bobina de control a 24 V DC. Incluye varistor insertado (“plugged-in varistor”) para supresión de sobretensiones.

Tiene contactos auxiliares instantáneos: 2 NO + 2 NC

Pérdida de potencia en estado de corriente nominal (AC, operación caliente): alrededor de 1.8 W

Voltaje de aislamiento del circuito principal: hasta 690 V grado de contaminación 3. Resistencia a sobretensiones (surge voltage) para circuitos principal y auxiliar: ~6 kV. Temperatura operativa: de -25 °C a +60 °C.

Temperatura de almacenamiento: desde aproximadamente -55 °C hasta +80 °C. Altitud máxima recomendada para operación: 2000 metros sobre el nivel del mar.

Tamaño (serie) del contactor: S0.

Tipo de terminal para corriente principal: tornillo (screw-type)

Dimensiones físicas: altura ~ 85 mm, anchura ~ 45 mm, profundidad ~ 151 mm.

Demora de cierre (pull-in) para la bobina: entre 50 y 170 ms con alimentación 24 V DC.

Demora de apertura (release) de la bobina: entre 15 y 18 ms.

EQUIPO USADO FUNCIONANDO
