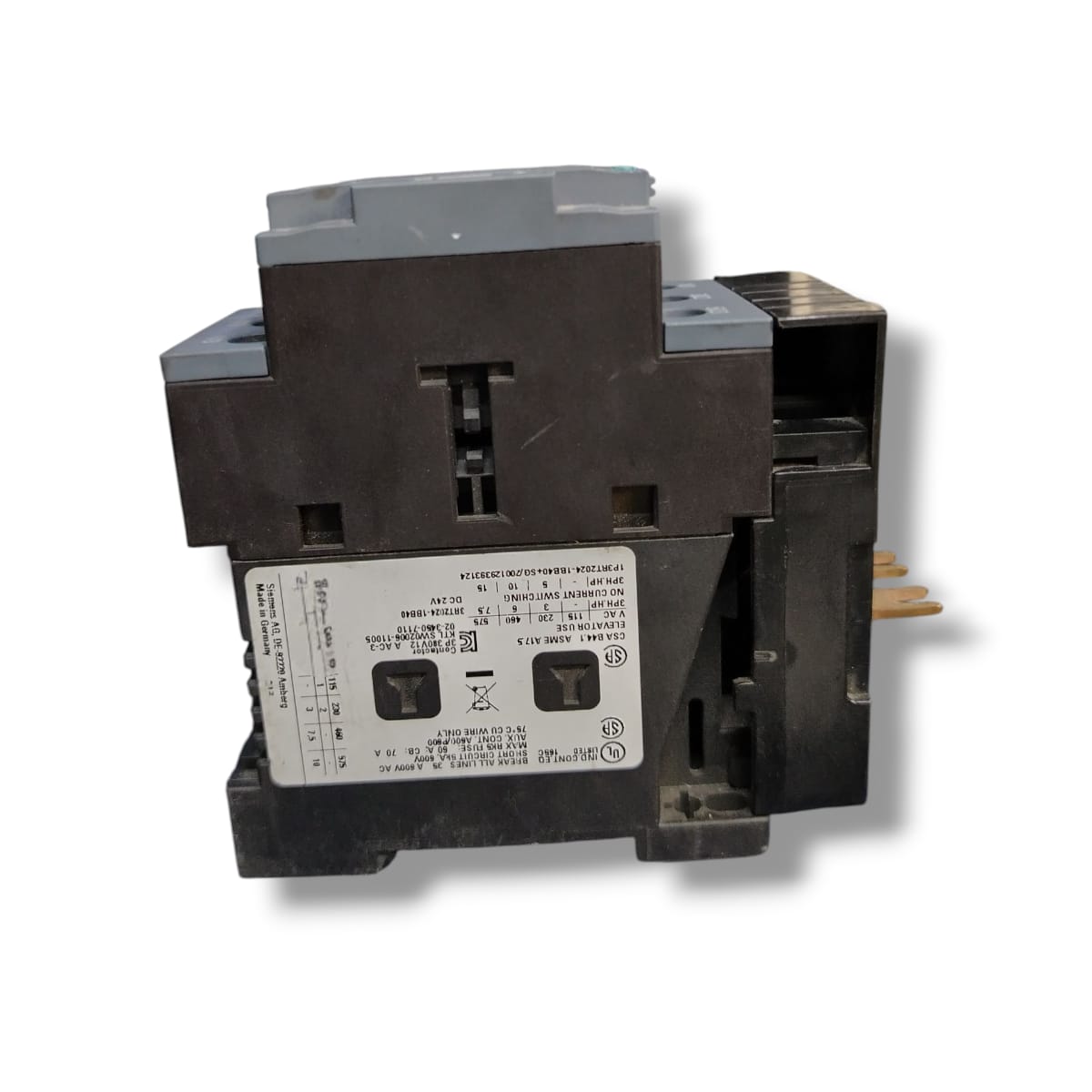

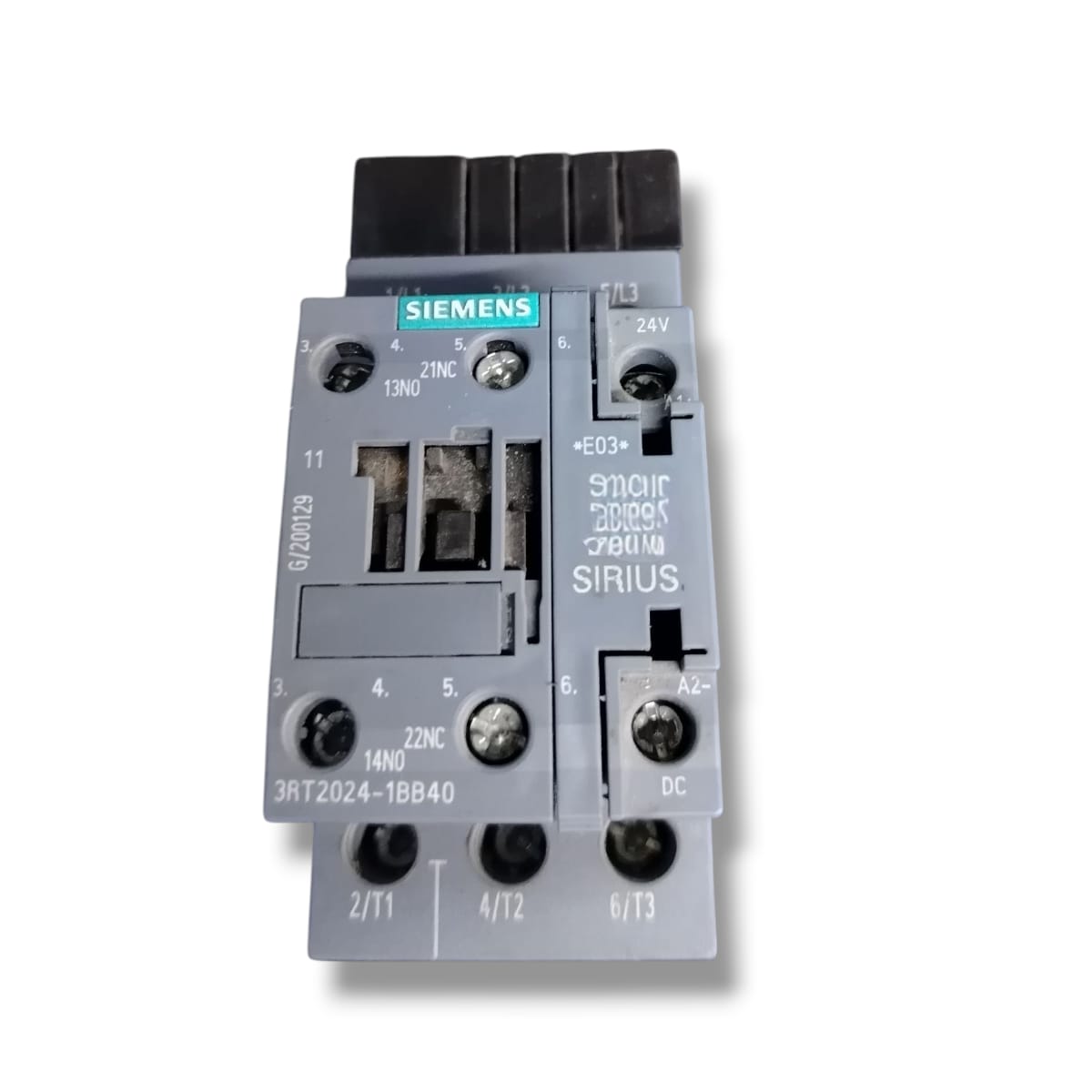

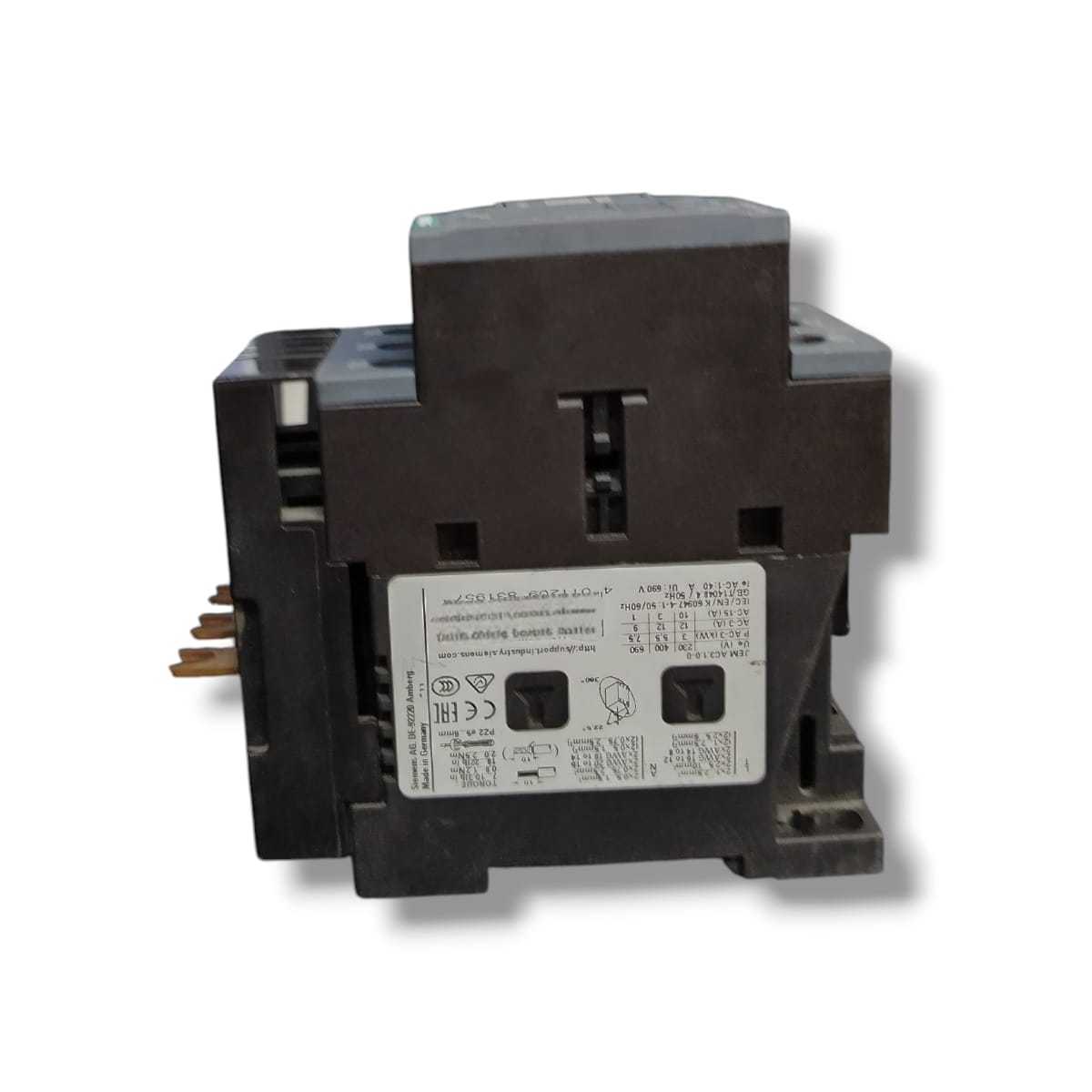

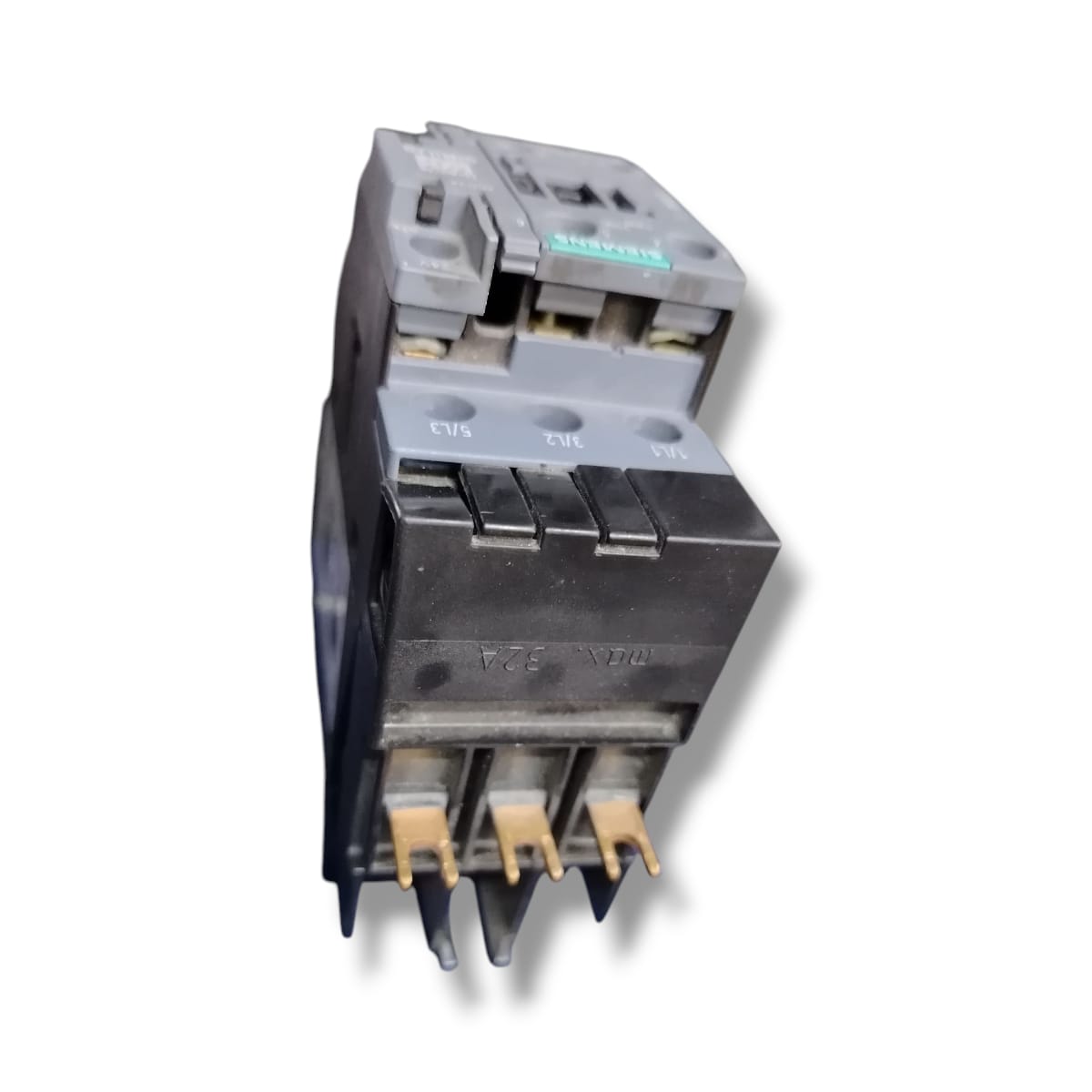

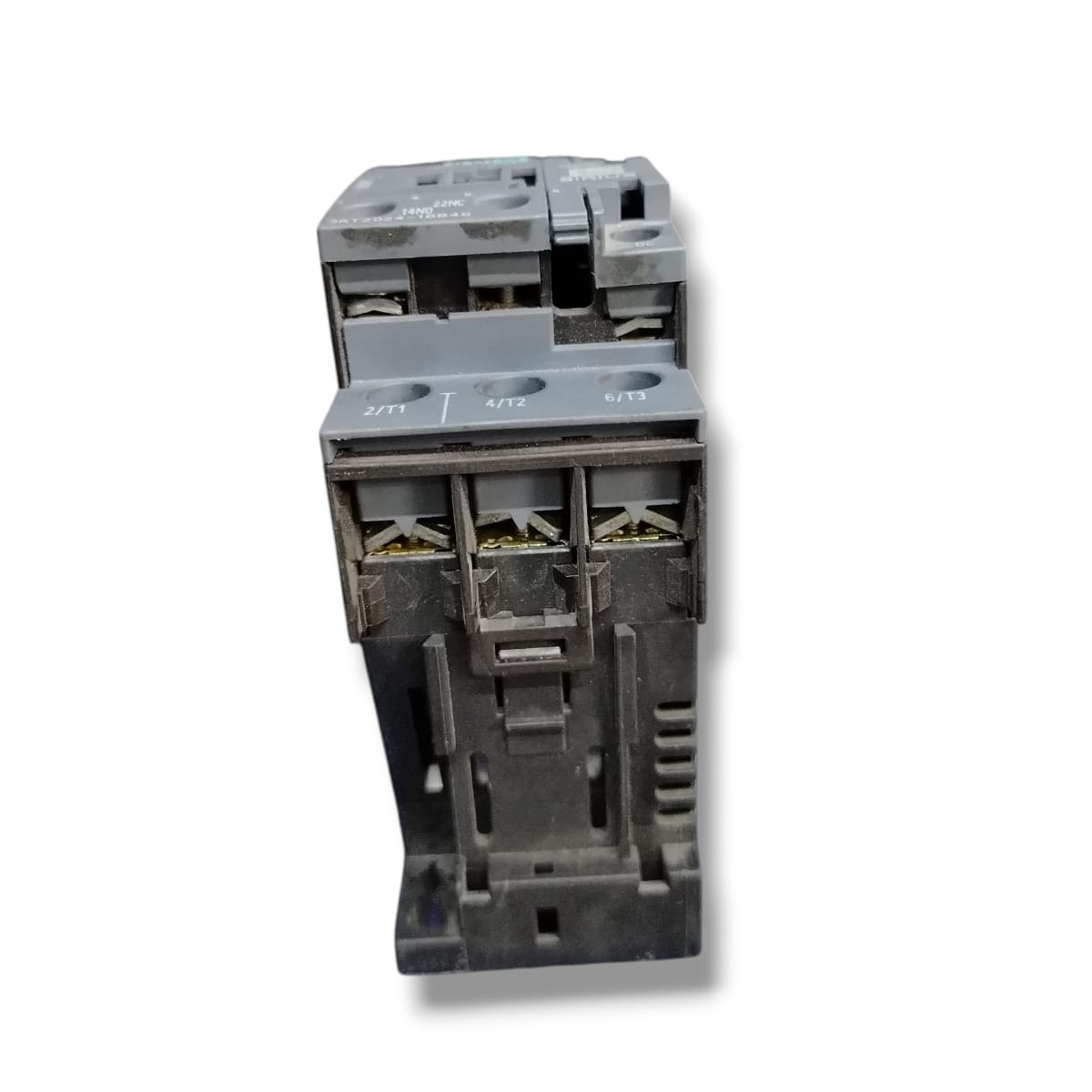

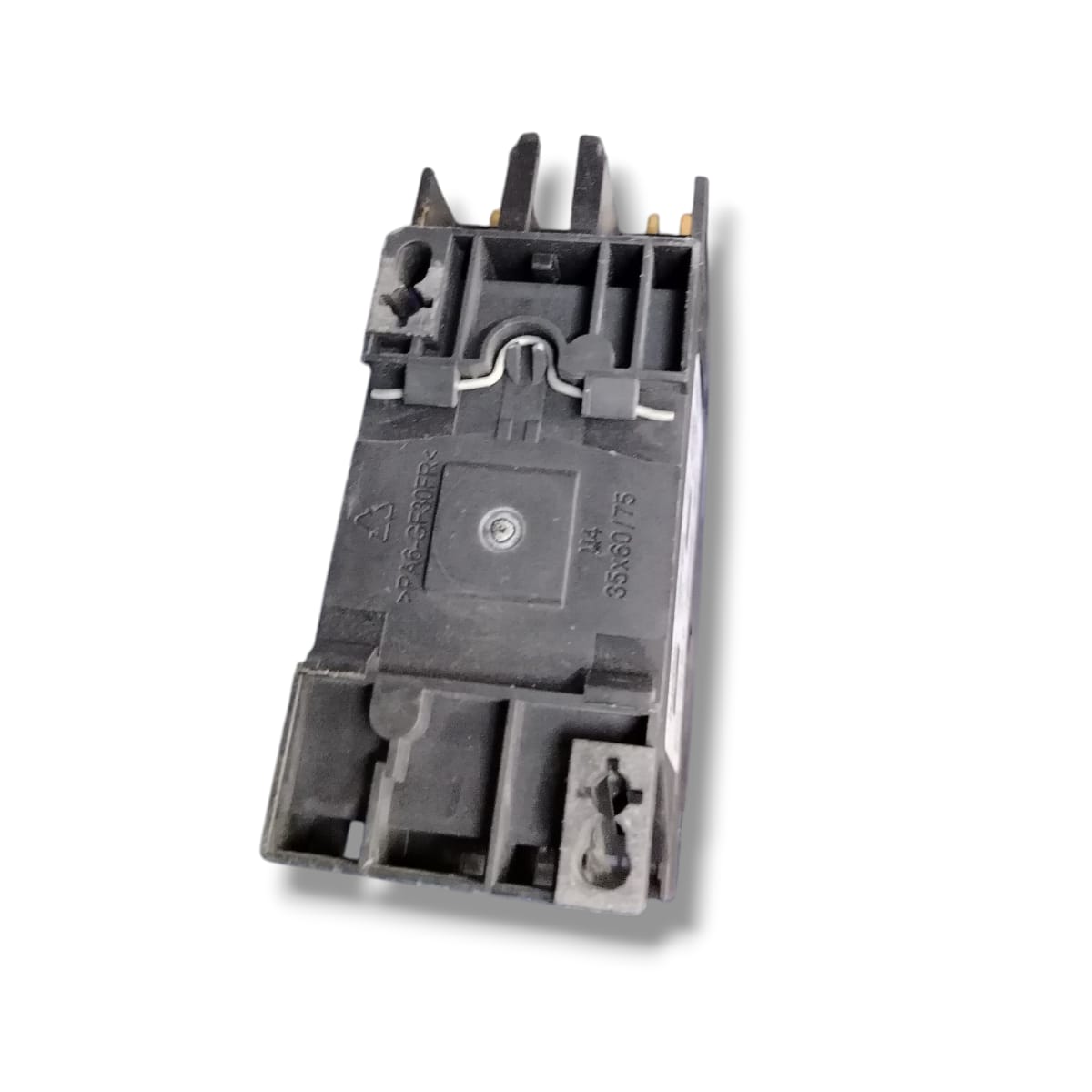

SIEMENS 3RT2024-1BB40 CONTACTOR

SIEMENS 3RT2024-1BB40 CONTACTOR

Contactador trifásico de potencia (power contactor), serie SIRIUS 3RT2 de Siemens

Diseño de tamaño “S0”, terminales de tornillo.

Tres polos principales (3), todos normalmente abiertos (NO) para el circuito principal.

Corriente nominal para uso AC-3: 12 A a 400 V.

Corriente nominal para circuito AC-1: 40 A a 400 V (con temperatura ambiente 40 °C). A 60 °C baja a 35 A.

Operación en AC hasta 690 V

Bobina de control (o voltaje de operación del control) es 24 V DC.

Tiene contactos auxiliares instantáneos: 1 NO + 1 NC.

Corrientes permitidas en auxiliares varían dependiendo del tipo de carga (AC-12, AC-15, DC-12, etc.), por ejemplo hasta ~10 A en AC-12, menor para AC-15 a voltajes mayores.

Pérdida de potencia en estado caliente, por polo: alrededor de 0.3 W; suma total alrededor de 0.9 W para los tres polos cuando está operando.

Voltaje de aislamiento del circuito principal: 690 V (grado de contaminación 3). Temperatura de operación: entre -25 °C hasta +60 °C.

Temperatura de almacenamiento: de -55 °C hasta +80 °C.

Altitud máxima de operación: hasta 2000 m sobre el nivel del mar.

Protección frontal: IP20.

Resistencia a choques e impulsos: rectangular y senoidal especificados (ej. 10 g / 5 ms para algunos impulsos, etc.).

Tiempo de cierre (pull-in) de la bobina (24 V DC): aproximadamente entre 50 y 170 ms.

Tiempo de apertura (desenganche): entre 15 y ~18 ms.

EQUIPO USADO FUNCIONANDO
