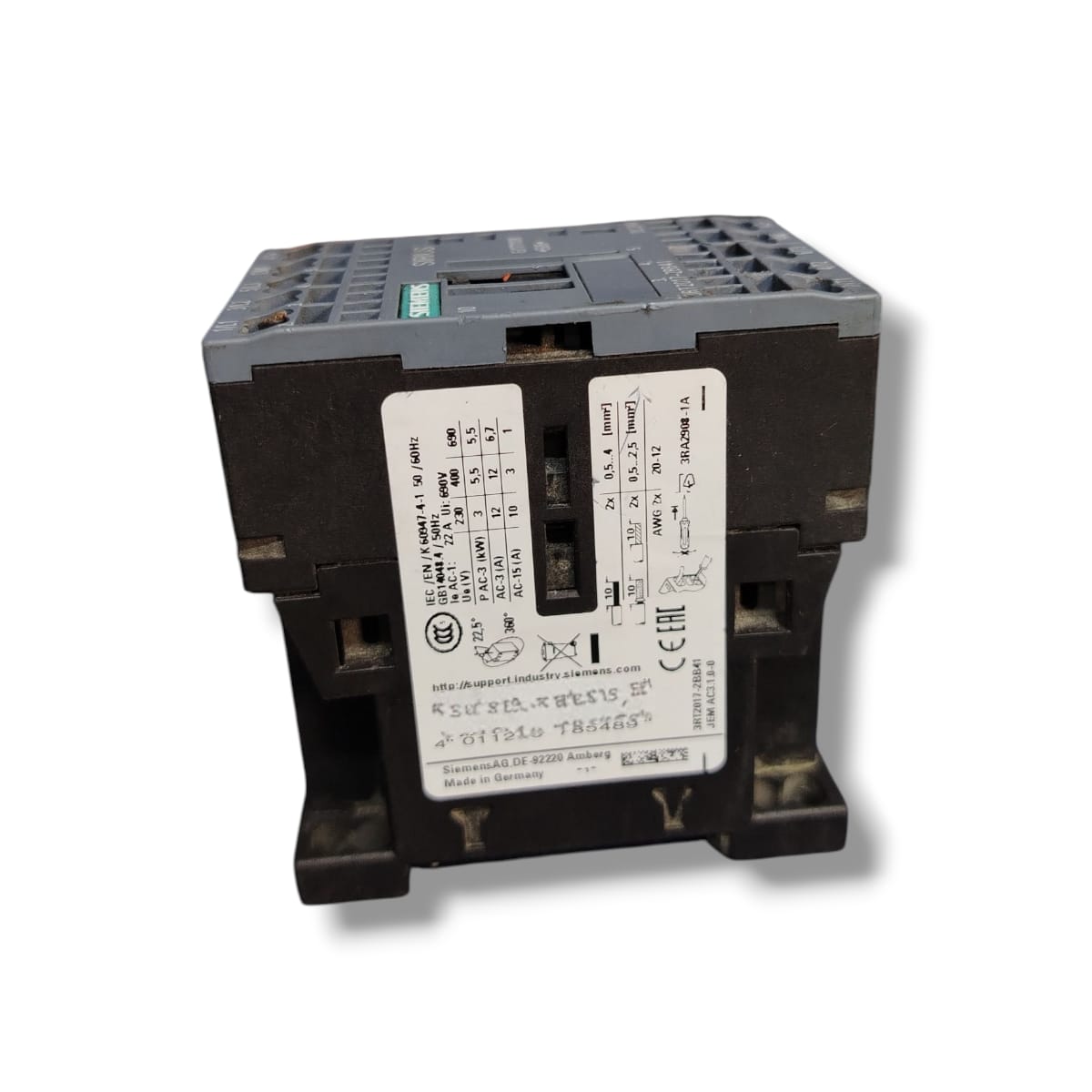

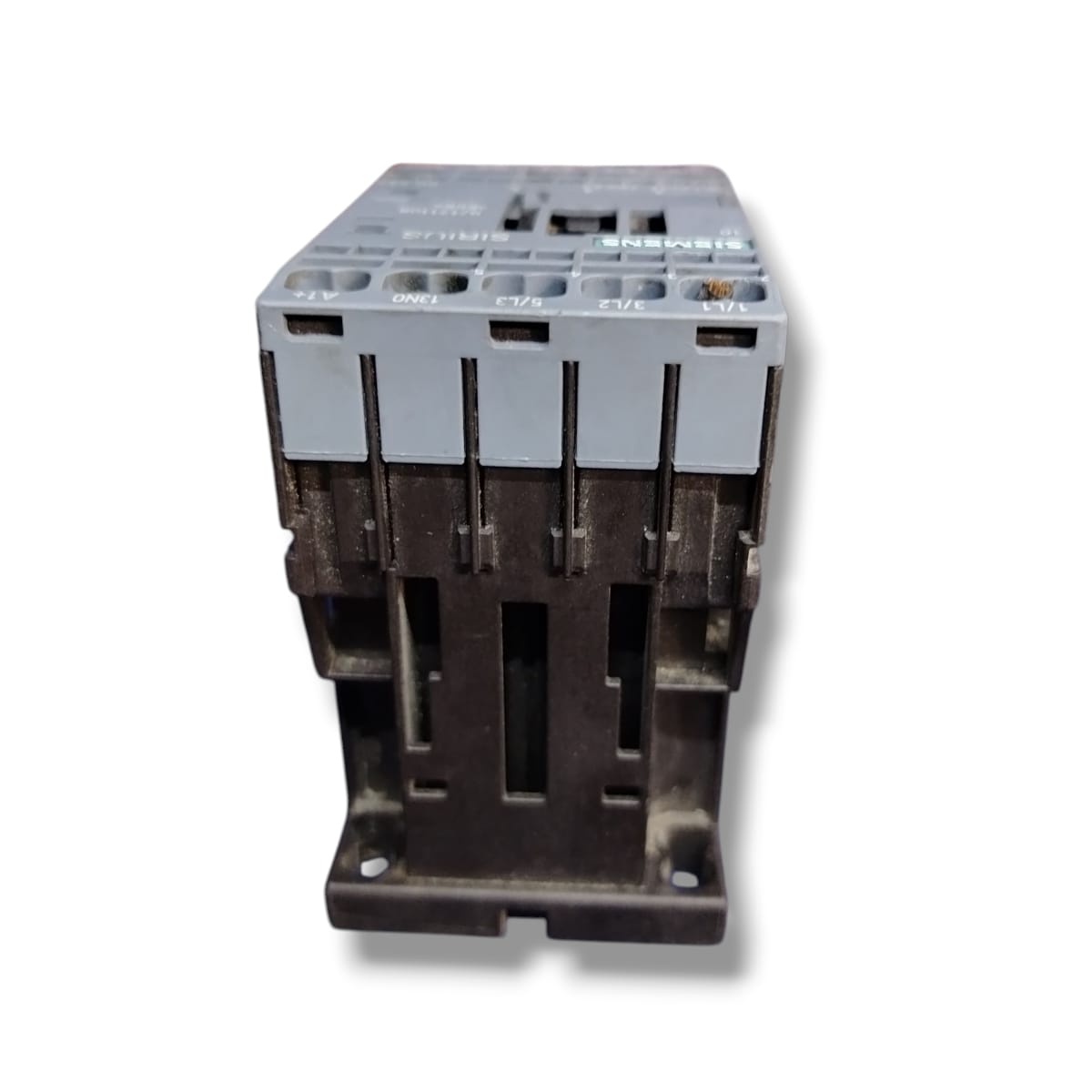

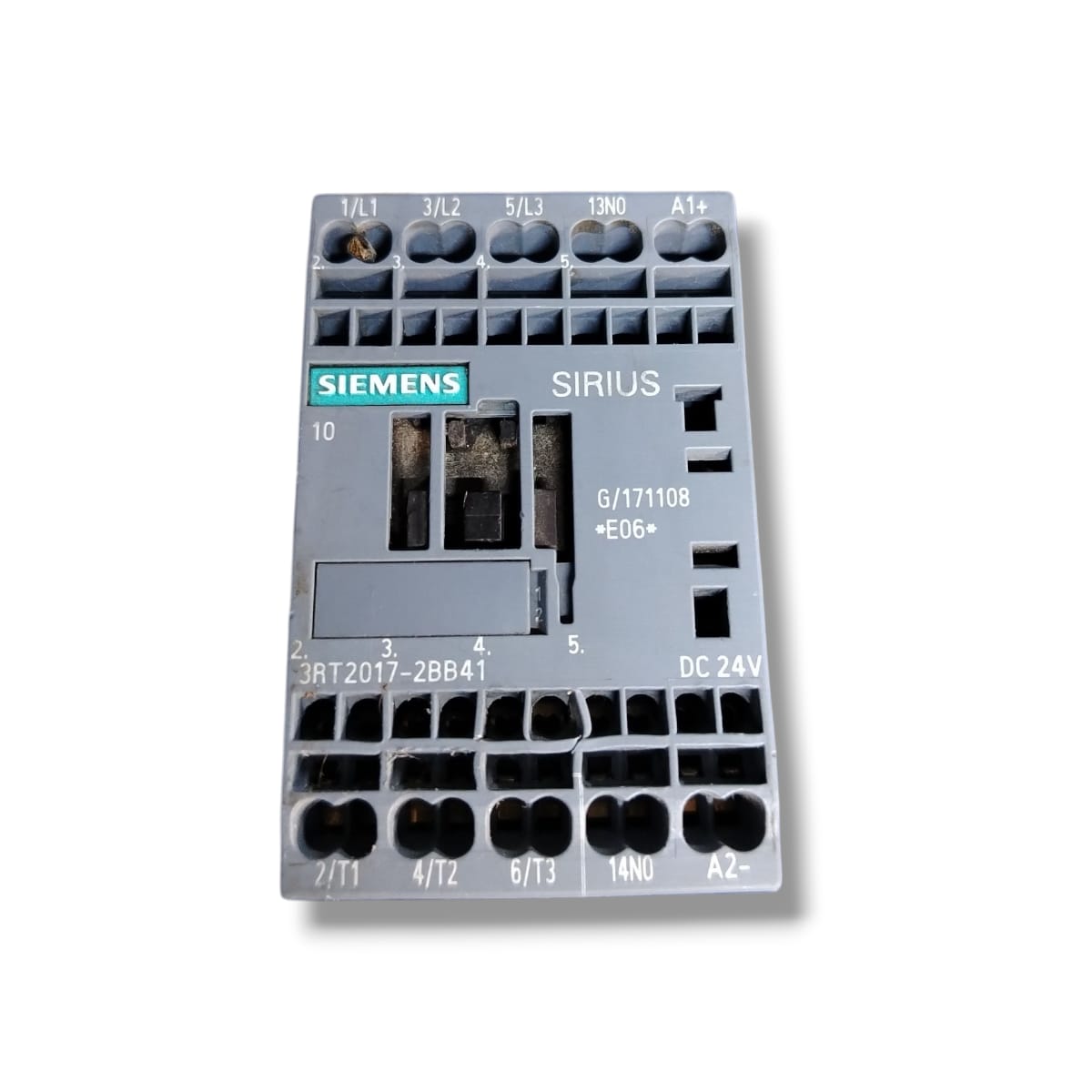

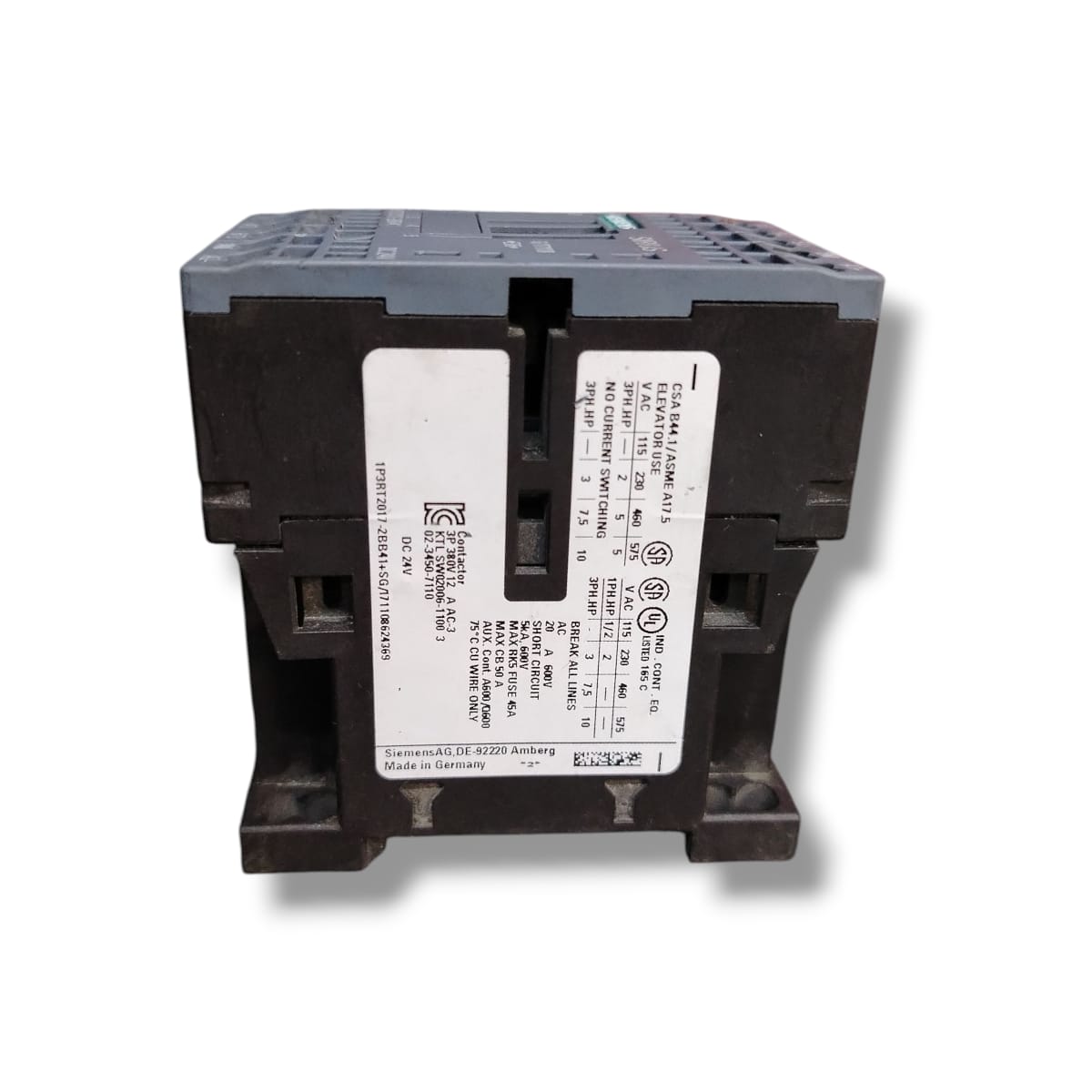

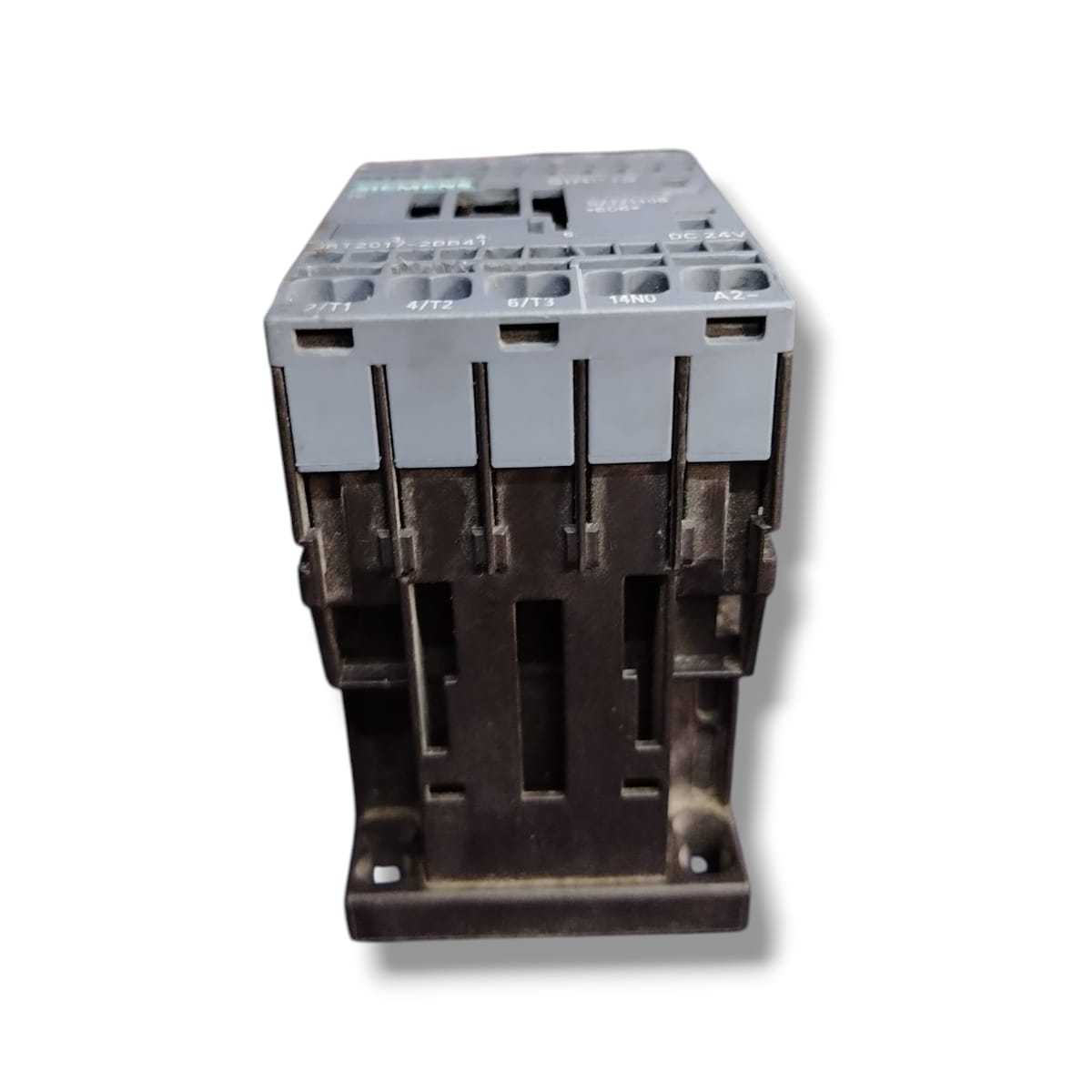

SIEMENS 3RT2017-2BB41 CONTACTOR

SIEMENS 3RT2017-2BB41 CONTACTOR

El 3RT2017-2BB41 es un contactor de potencia de la serie SIRIUS de Siemens, tipo 3RT2, con tres polos. Está diseñado para operar en régimen AC-3/AC-3e, soportando en AC‐3 una corriente nominal de 12 amperios a 400 V, y puede controlar cargas hasta unos 5,5 kW a 400 V. Tiene tensión de alimentación de la bobina de control de 24 V DC. Incorpora un contacto auxiliar normalmente abierto, con terminal de resorte, pertenece al tamaño de montaje S00.

En cuanto a aislamiento, la tensión de aislamiento nominal del circuito principal es de 690 V, misma tensión nominal para el circuito auxiliar, bajo grado de contaminación 3. La resistencia a sobretensiones (voltage surge) de circuito principal y auxiliar llega hasta 6 kV.

El contactor tiene pérdidas en estado caliente de aproximadamente 1,5 W para todo el dispositivo y unas pérdidas por polo de cerca de 0,5 W cuando está operando. En condiciones sin carga, el consumo típico es de unos 4 W.

La bobina requiere una potencia de cierre y una potencia de retención bastante moderadas (ambas alrededor de 4 W), con tiempos de cierre de la bobina entre 30 y 100 ms, apertura entre 7 y 13 ms, y el tiempo de arco al desconectar entre 10 y 15 ms.

Su vida mecánica es alta, del orden de 30 millones de maniobras. En cuanto a las condiciones ambientales de operación, puede trabajar entre -25 °C y +60 °C, almacenarse entre -55 °C y +80 °C, y resistir humedad relativa hasta 95 % a 55 °C según norma IEC aplicable.

EQUIPO USADO FUNCIONANDO

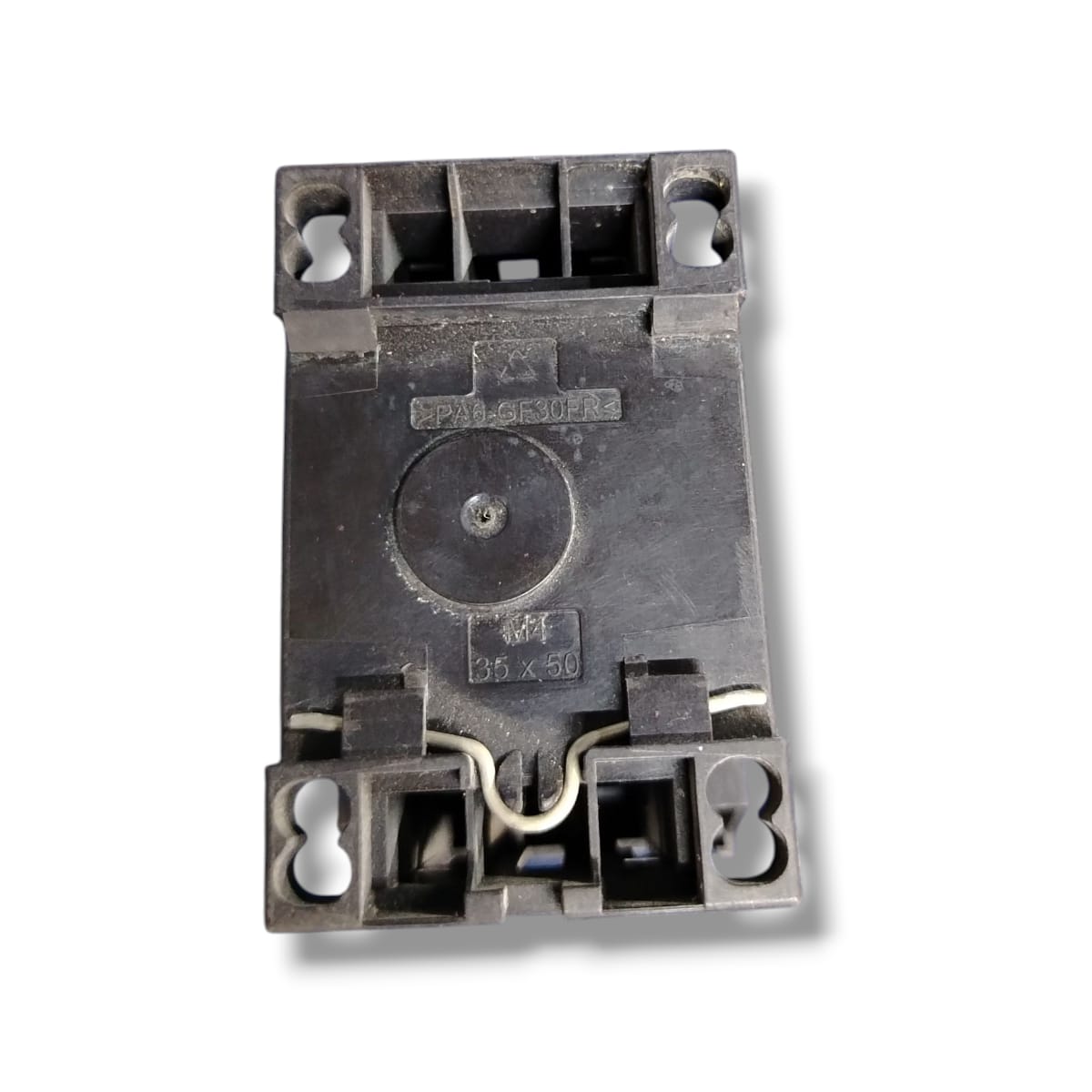

El dispositivo está preparado para montaje en panel o en riel DIN, con montaje posible girando ± 180° en superficie vertical, e inclinaciones hasta ± 22,5° hacia adelante o atrás si se instala verticalmente. El peso aproximado es de 0,311 kg.

Certificaciones incluyen cumplimiento con normas internacionales de contactores de potencia (como IEC/EN 60947), y está marcado para cumplimiento de la directiva RoHS.---
