SIEMENS 3RT1017-1AN21 CONECTOR

SIEMENS 3RT1017-1AN21 CONECTOR

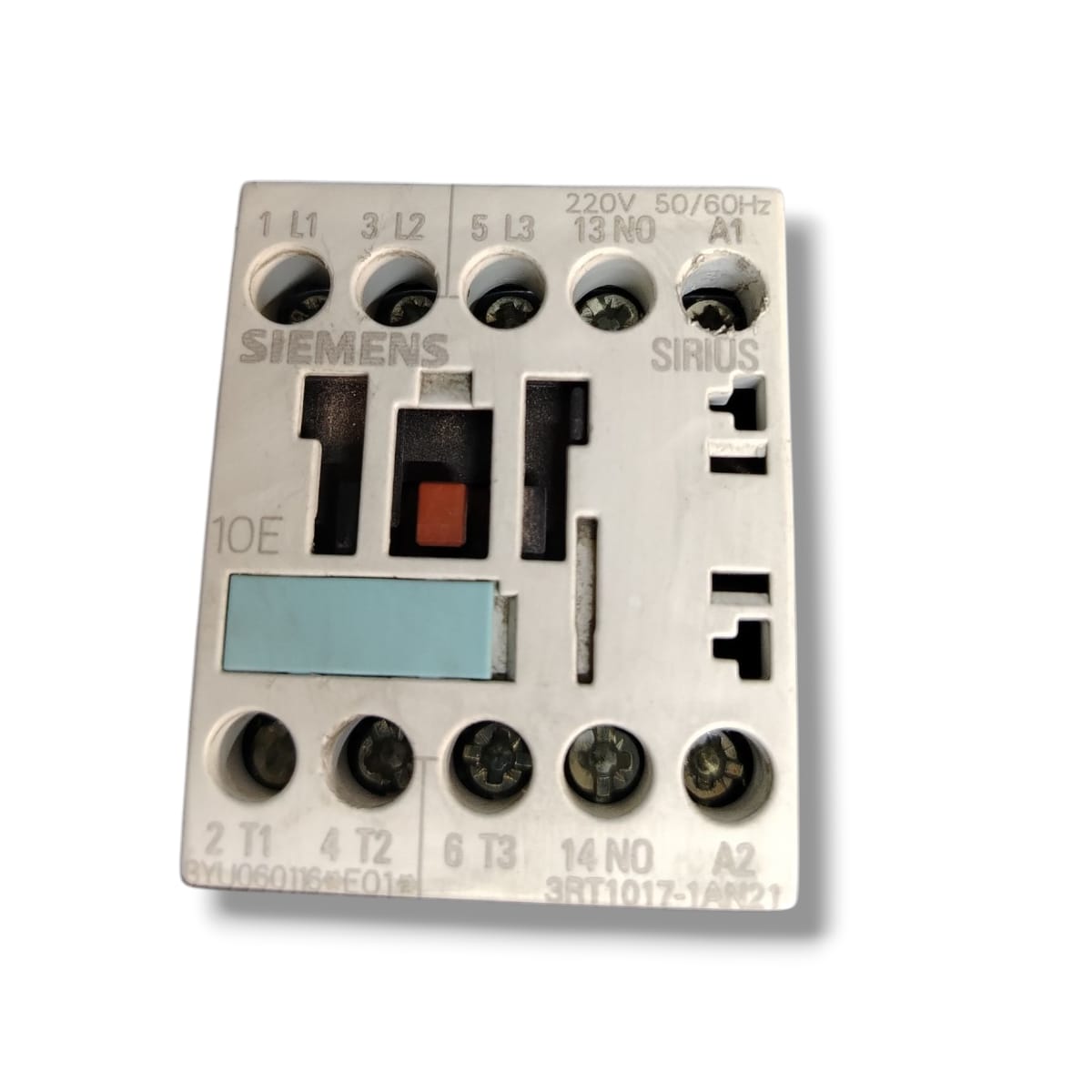

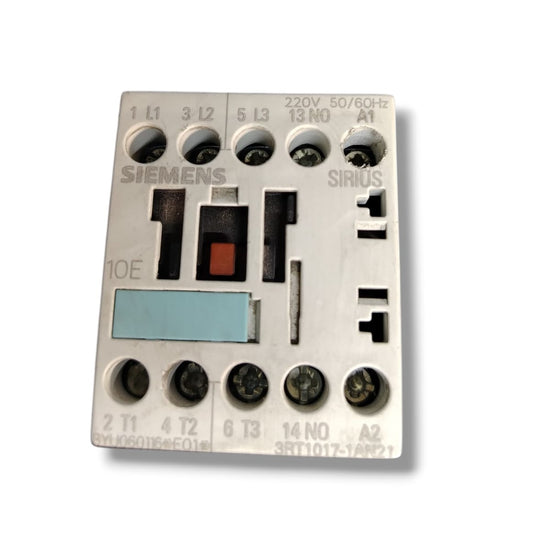

El 3RT1017-1AN21 es un contactor de potencia de la serie SIRIUS de Siemens, tamaño S00, diseñado para maniobrar cargas en sistemas de corriente alterna trifásica. Está compuesto por tres polos principales, con un contacto auxiliar normalmente abierto (NO), y no tiene contactos principales normalmente cerrados (NC).

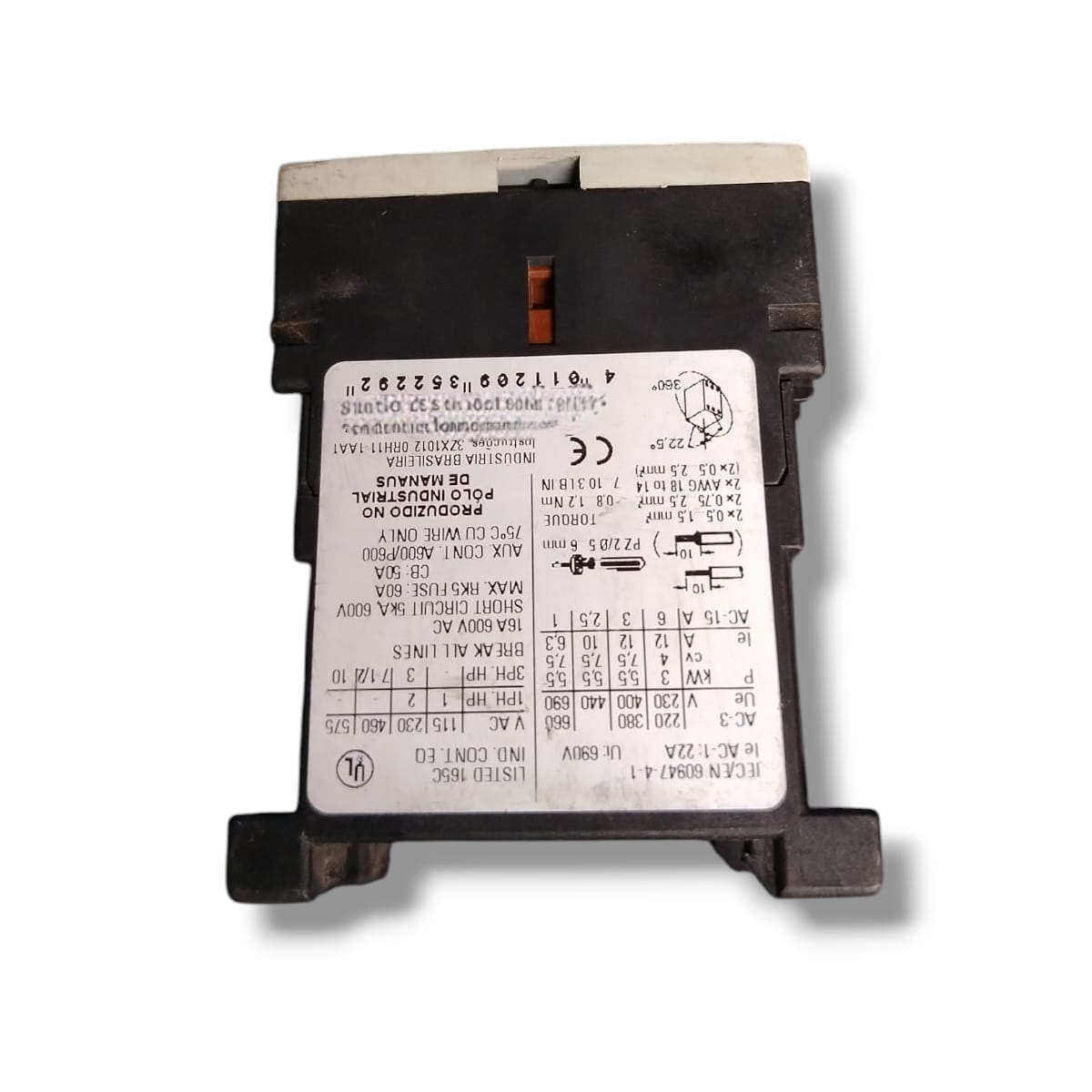

Opera bajo categoría AC-3 en aplicaciones para motores, con corriente nominal de 12 A a 400 V, lo que permite accionar cargas de hasta aproximadamente 5,5 kW en esa tensión. También soporta aplicaciones menos exigentes como AC-1 con corrientes más altas (unos 22 A a 400 V), así como cargas de tipo AC-4 con menor capacidad (alrededor de 8,5 A). En corriente continua, ofrece valores distintos según la configuración de los circuitos (número de trayectorias) y voltaje: a 24 V DC sustenta corrientes de 20 A en algunas condiciones y valores menores en voltajes mayores como 110 V DC.

La bobina de control funciona con voltaje de 220 V AC, frecuencia de 50/60 Hz. Se incluye un margen de operación para el voltaje de la bobina entre aproximadamente 0.8 a 1.1 veces el valor nominal para 50 Hz, y alrededor de 0.85 a 1.1 veces para 60 Hz.

La clase de protección ambiental para la parte frontal es IP20, igual para los bornes/terminales, lo que significa que no protege contra ingreso de agua, pero sí contra contacto accidental. Tiene grado de contaminación 3, lo que la hace adecuada para ambientes industriales moderados con presencia de polvo, neblina o polución.

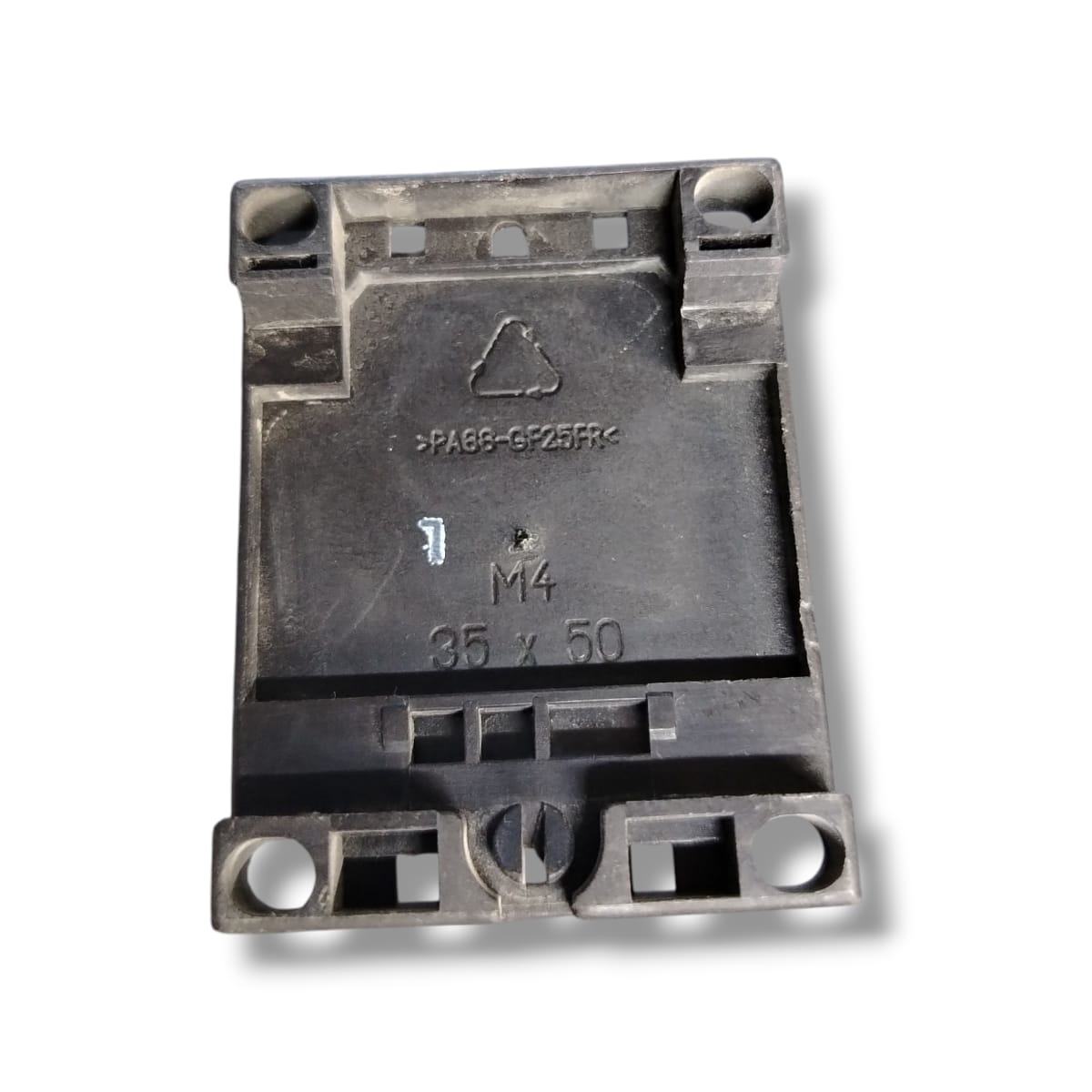

El ciclo de vida mecánico típico está alrededor de 30 millones de maniobras en condiciones normales de operación. El montaje se realiza sobre riel DIN de 35 mm, con posibilidad de montaje apilado (lado a lado). Los bornes principales y auxiliares utilizan conexões por tornillo (screw-type).

En cuanto a conexiones, los conductores que se pueden usar tienen secciones variadas dependiendo si son sólidos o flexibles, permitiendo varias configuraciones para adaptarse al calibre del cable usado en cada línea.

Las condiciones ambientales operativas permiten un rango de temperatura entorno a -25 °C hasta +60 °C. Aunque el producto está marcado como “phased-out” (obsoleto), su sucesor recomendado es el modelo SIRIUS 3RT2, específicamente 3RT2017-1AN21.

EQUIPO USADO FUNCIONANDO
