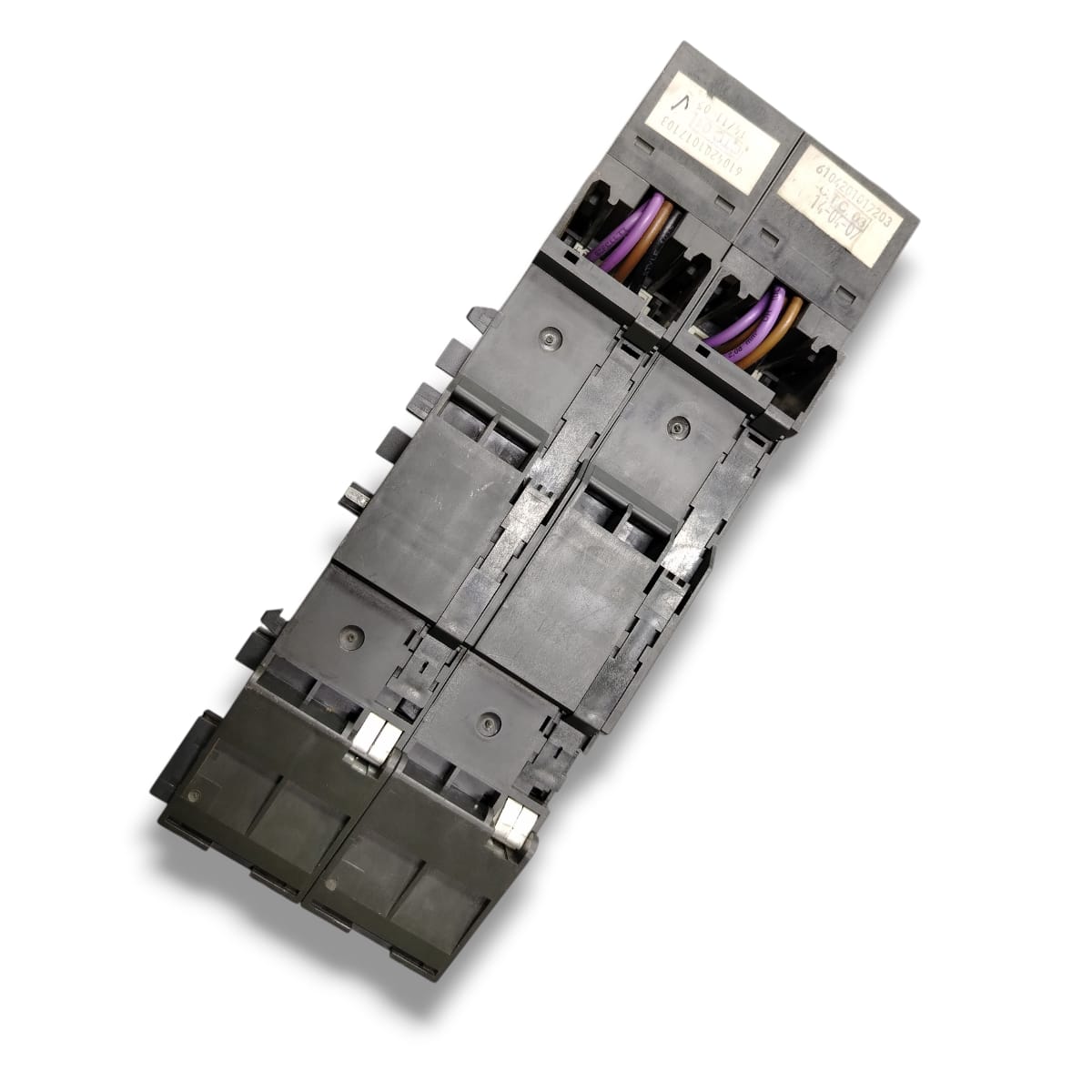

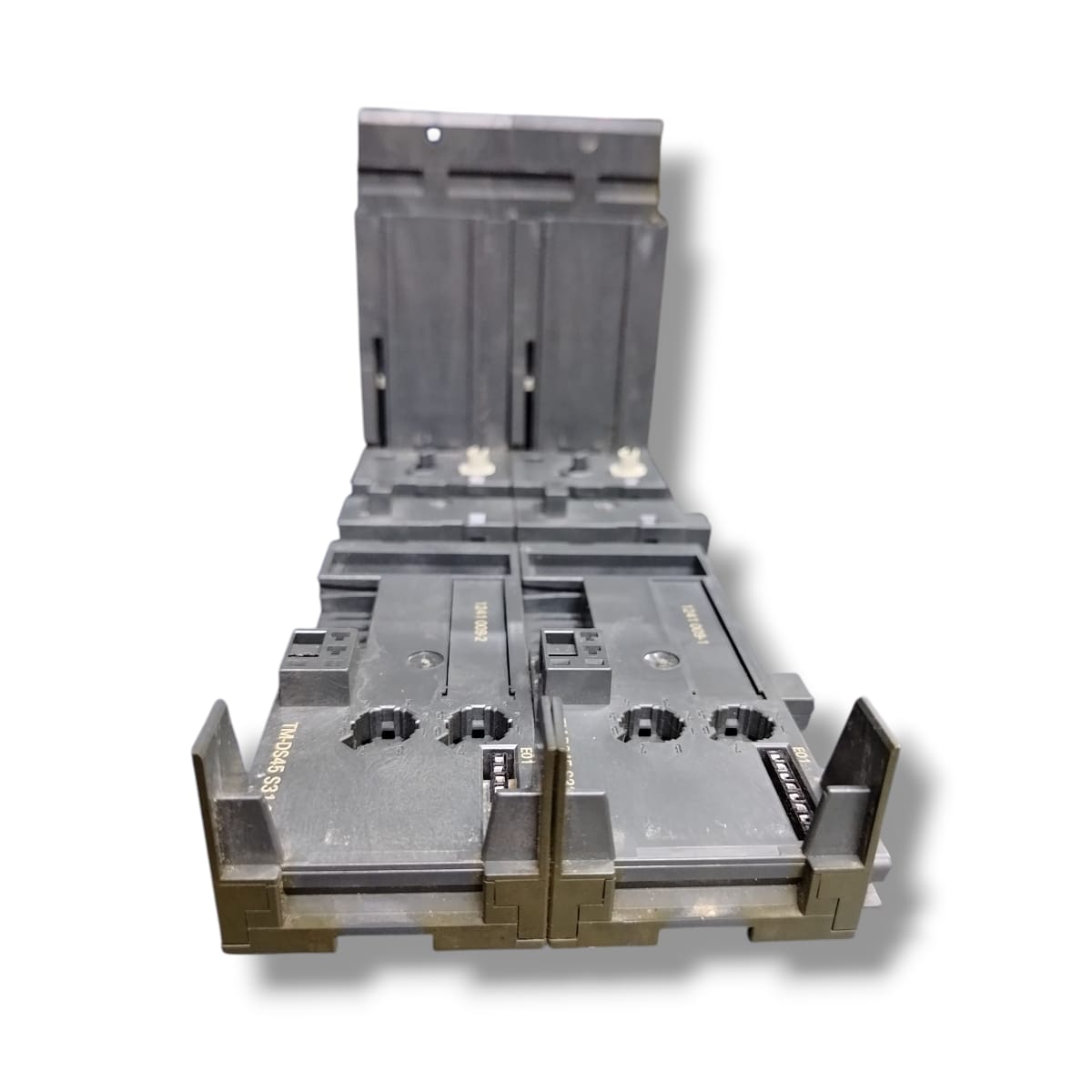

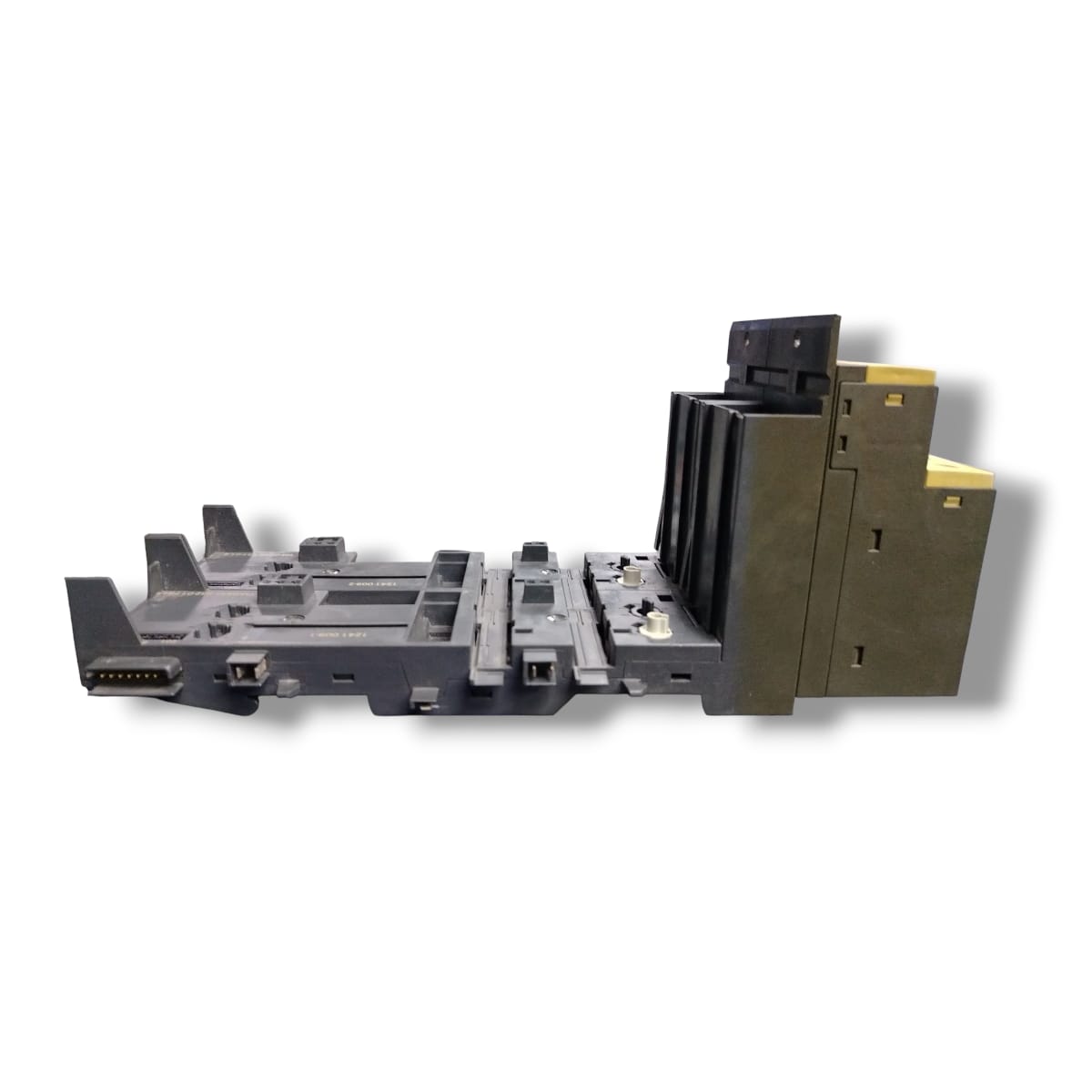

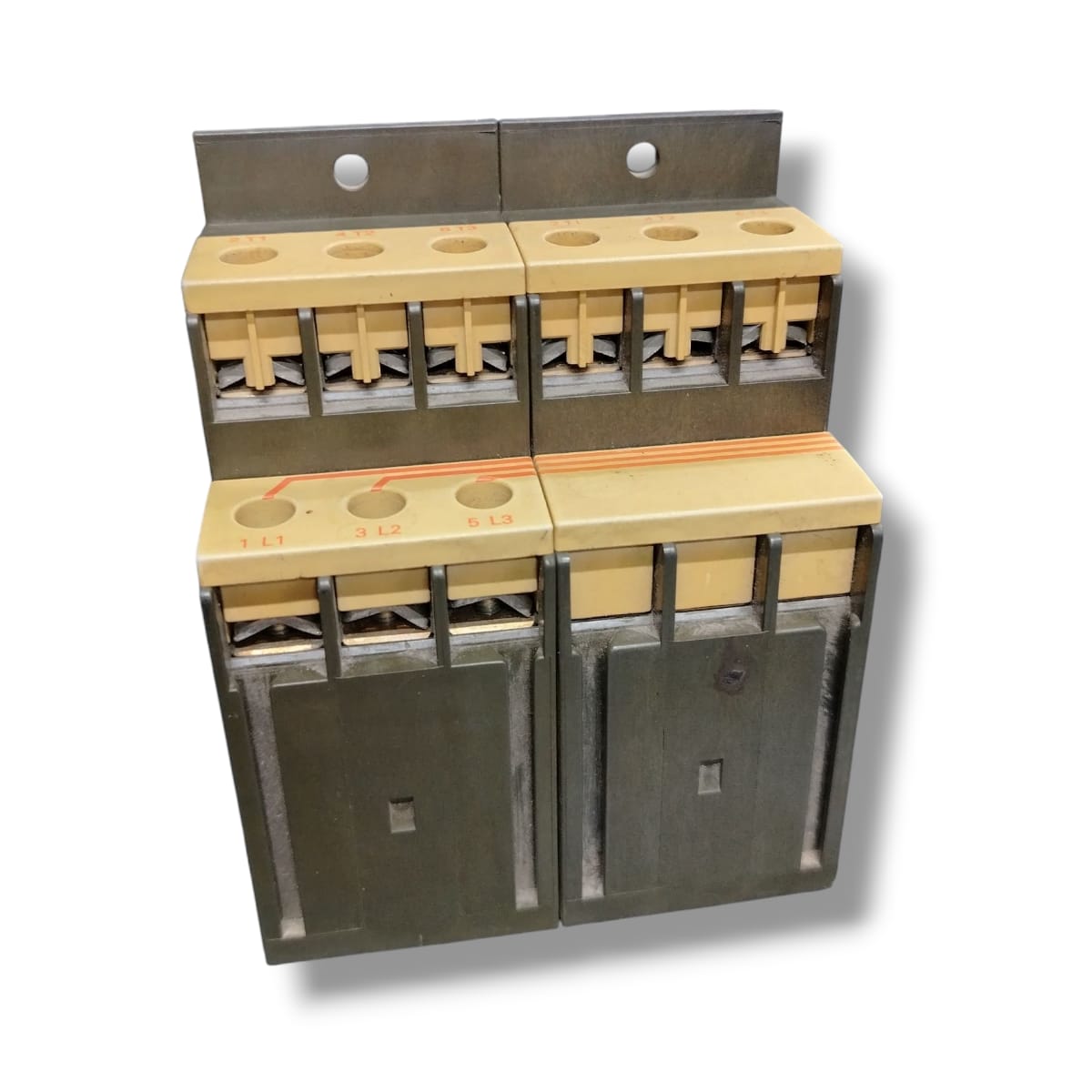

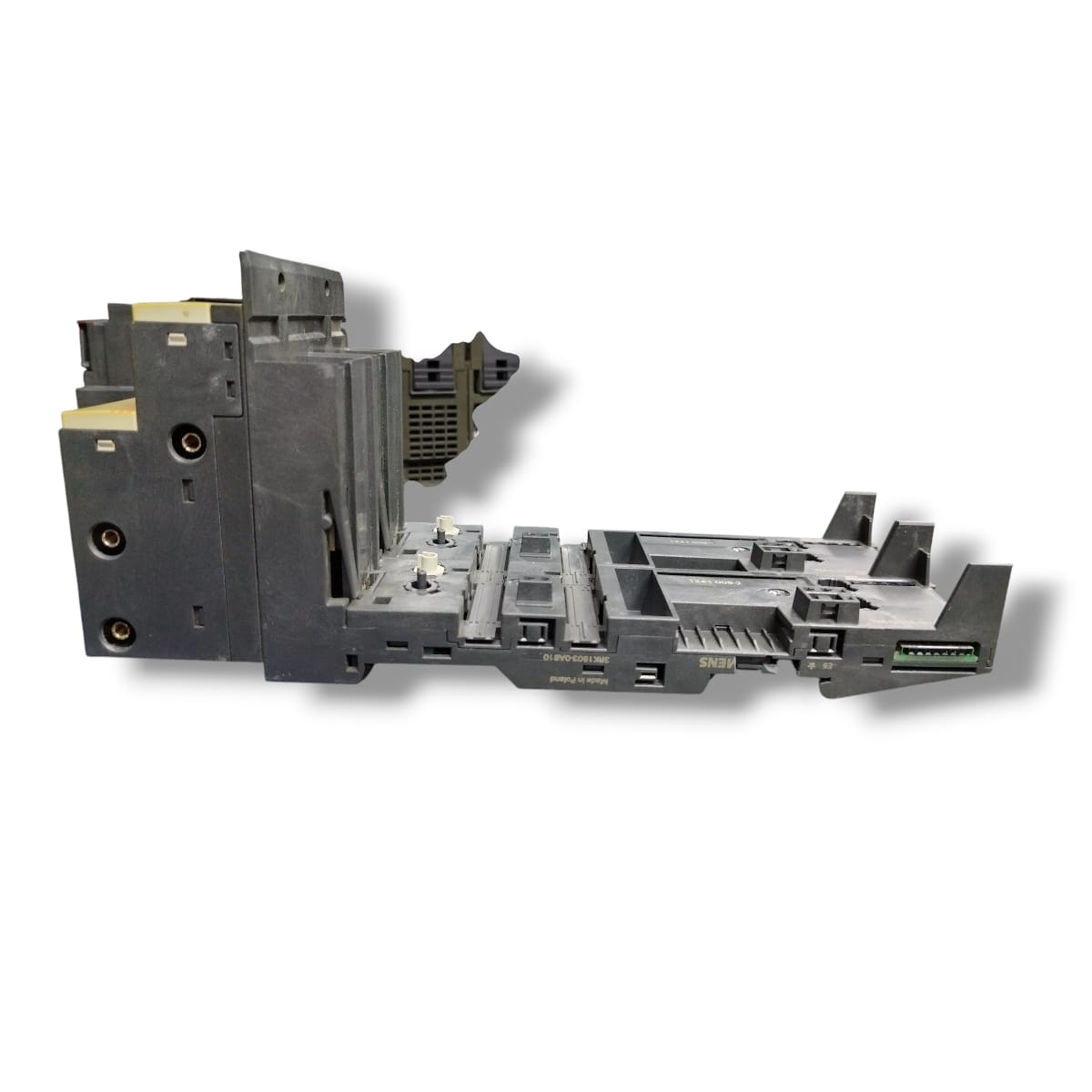

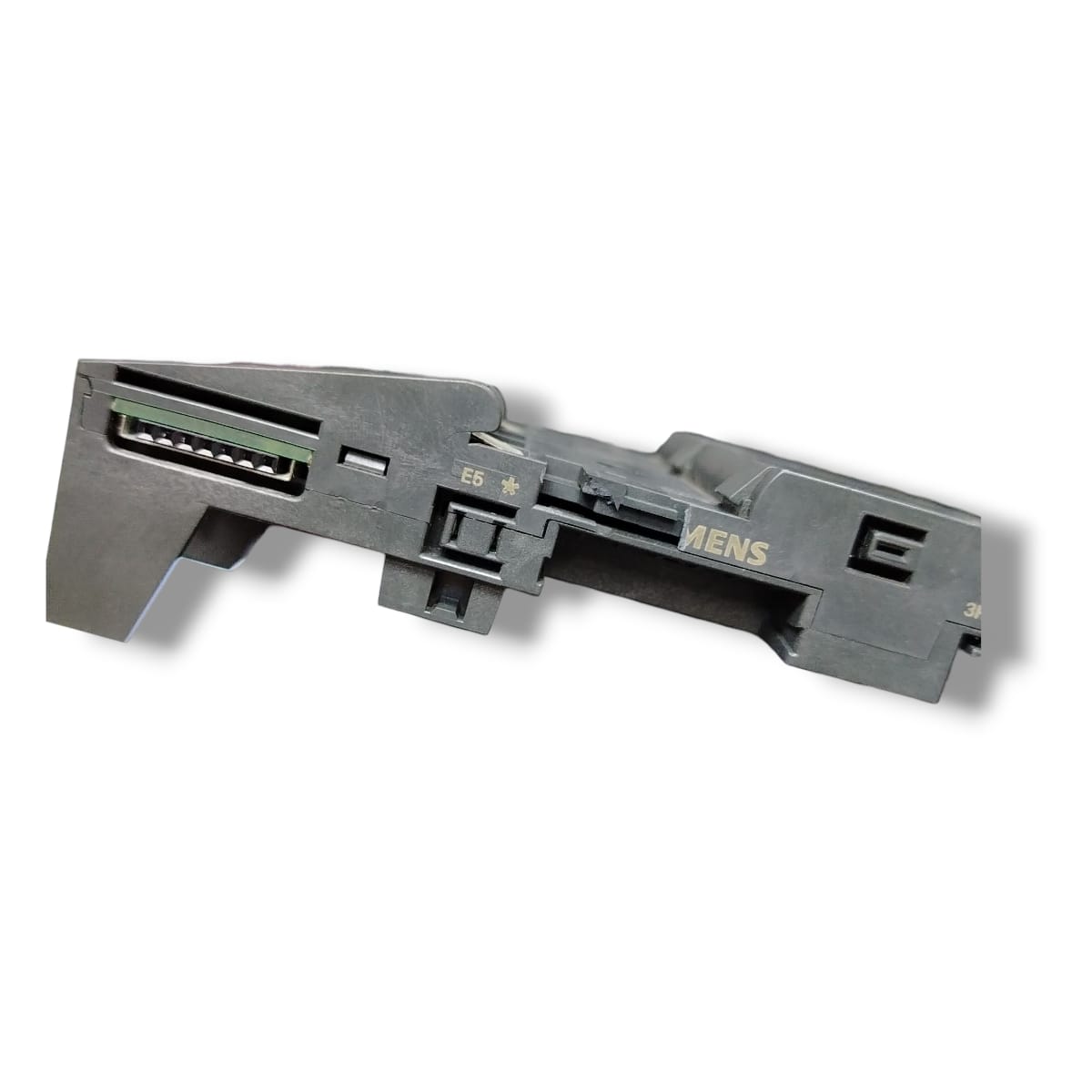

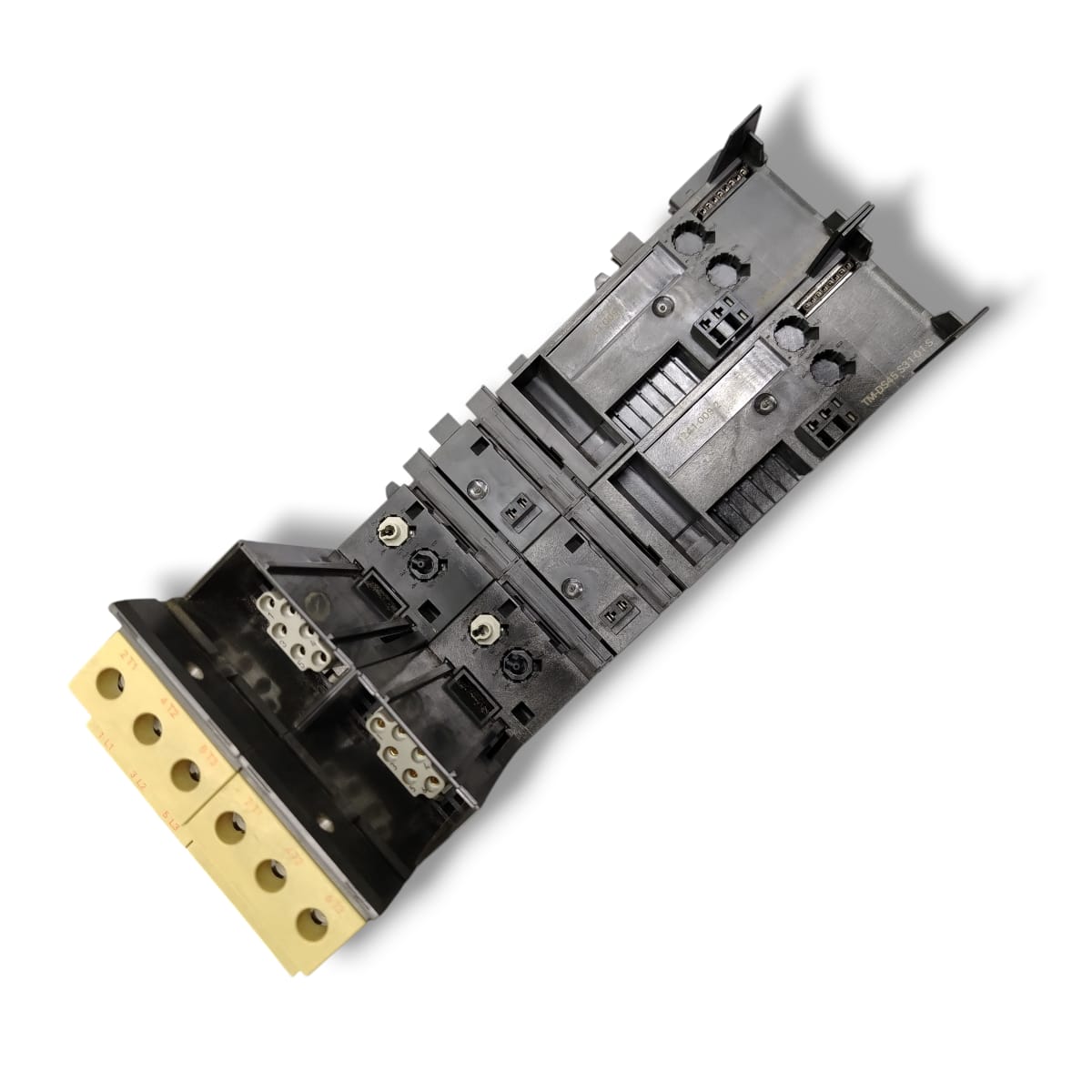

SIEMENS 3RK1903-0AB10+TM-DS45 S31-01 S MODULO TERMINAL (CON DETALLE)

SIEMENS 3RK1903-0AB10+TM-DS45 S31-01 S MODULO TERMINAL (CON DETALLE)

Este dispositivo es un módulo terminal TM-DS45 de la serie ET 200S DS, para arrancadores directos (Direct On Line, DOL) y sin conexión de alimentación de línea (sin feeder). Se monta en sistemas de automatización modular en la familia ET 200S para control distribuido.

Actúa como módulo terminal para arrancador directo (DOL starter) en el sistema ET 200S DS.

No incluye la conexión de alimentación principal (no tiene feeder connection), lo que significa que el módulo se alimenta a través del bus energético del sistema DS.

Compatible con el bus energético (energy bus bushing) del sistema DS1-x.

Tensión de aislamiento nominal: 690 V

Tensión de operación (AC): 500 V (valor nominal)

Resistencia a sobretensiones (impulso): 6 000 V pico (impulso)

Corriente nominal de operación: 40 A

Frecuencia de operación: 50 / 60 Hz (uso global)

Conectores permitidos – secciones de conductores soportadas:
Conductores sólidos hasta 10 mm²
Conductores múltiples: 2 × (1 … 2,5 mm²) y 2 × (2,5 … 6 mm²)
Para cables finos con puntera: rangos equivalentes conforme a IEC 60947

Tornillos de terminal: par de apriete entre 2,0 y 2,5 N·m

Perfil de montaje / dimensiones:
Altura de montaje: 264 mm
Ancho de instalación: 45 mm
Profundidad (instalación): 100 mm

Clase de protección (frontal): IP20 (protección frente a objetos sólidos, no frente a líquidos)

EQUIPO USADO CON DETALLE FUNCIONANDO
