SIEMENS 3RH1131-2A00 CONTACTOR

SIEMENS 3RH1131-2A00 CONTACTOR

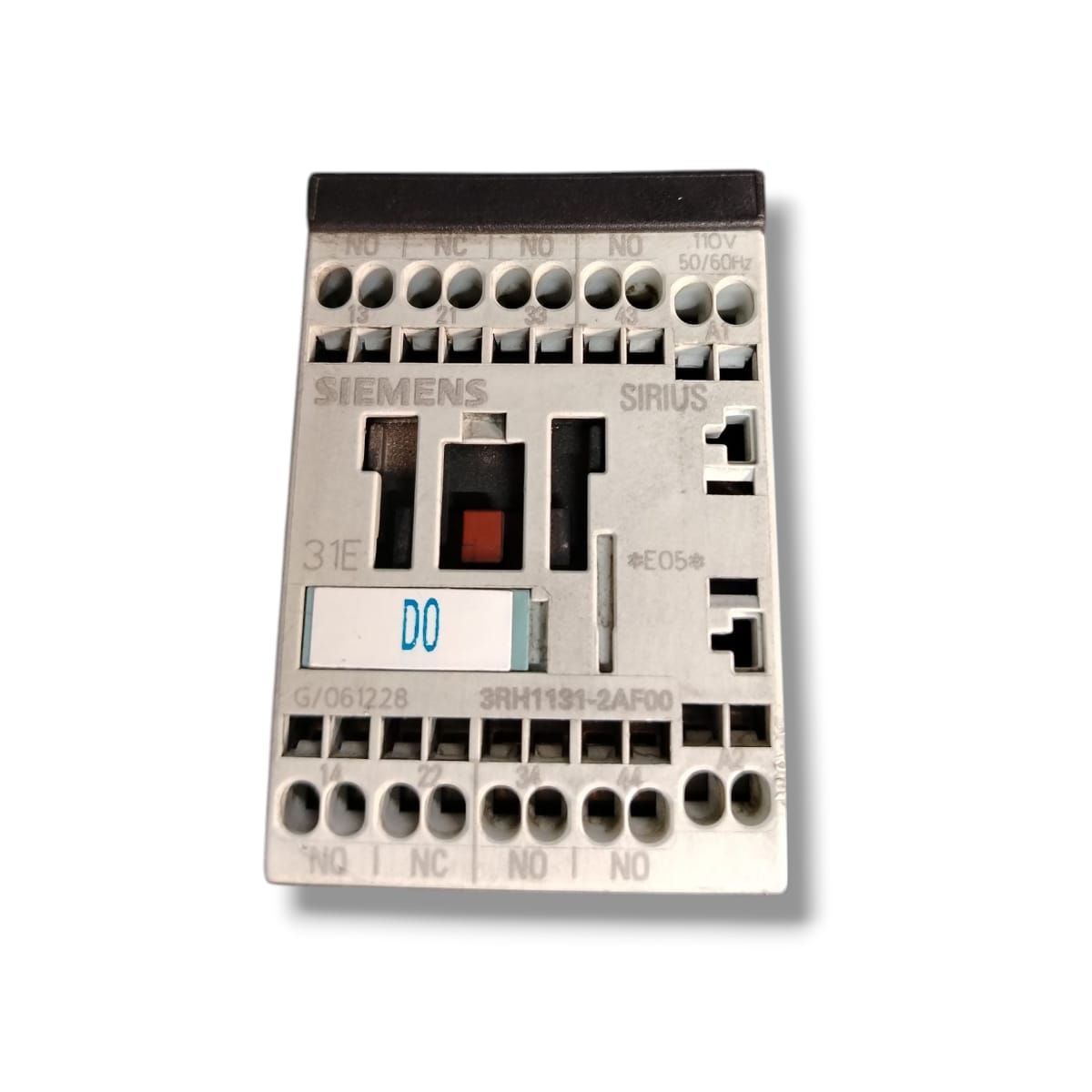

El modelo 3RH1131-2A00 (o variantes similares como 3RH1131-2AP00 / 3RH1131-2AF00 en la serie SIRIUS / contactor auxiliar) es un relé / contactor auxiliar con tres contactos normalmente abiertos (NO) y uno normalmente cerrado (NC). La bobina de control opera con voltaje de 230 V AC a 50/60 Hz en la versión “2AP00”, mientras que en la versión “2AF00” la bobina es de 110 V AC. Tiene diseño de terminales tipo muelle / resorte (“spring-type” / Cage-Clamp) para conexiones confiables.

Está clasificado en tamaño S00 dentro de la serie SIRIUS, con tensión de aislamiento nominal de los contactos de 690 V, grado de contaminación 3, y resistencia a sobretensiones de hasta 6 kV. Está protegido en su parte frontal con grado IP20 y diseñado para soportar choques mecánicos, típicamente de 10 g con impulso de 5 ms, o de 5 g con impulso de 10 ms. Tiene una vida mecánica muy alta, del orden de 30 millones de ciclos operativos bajo condiciones normales.

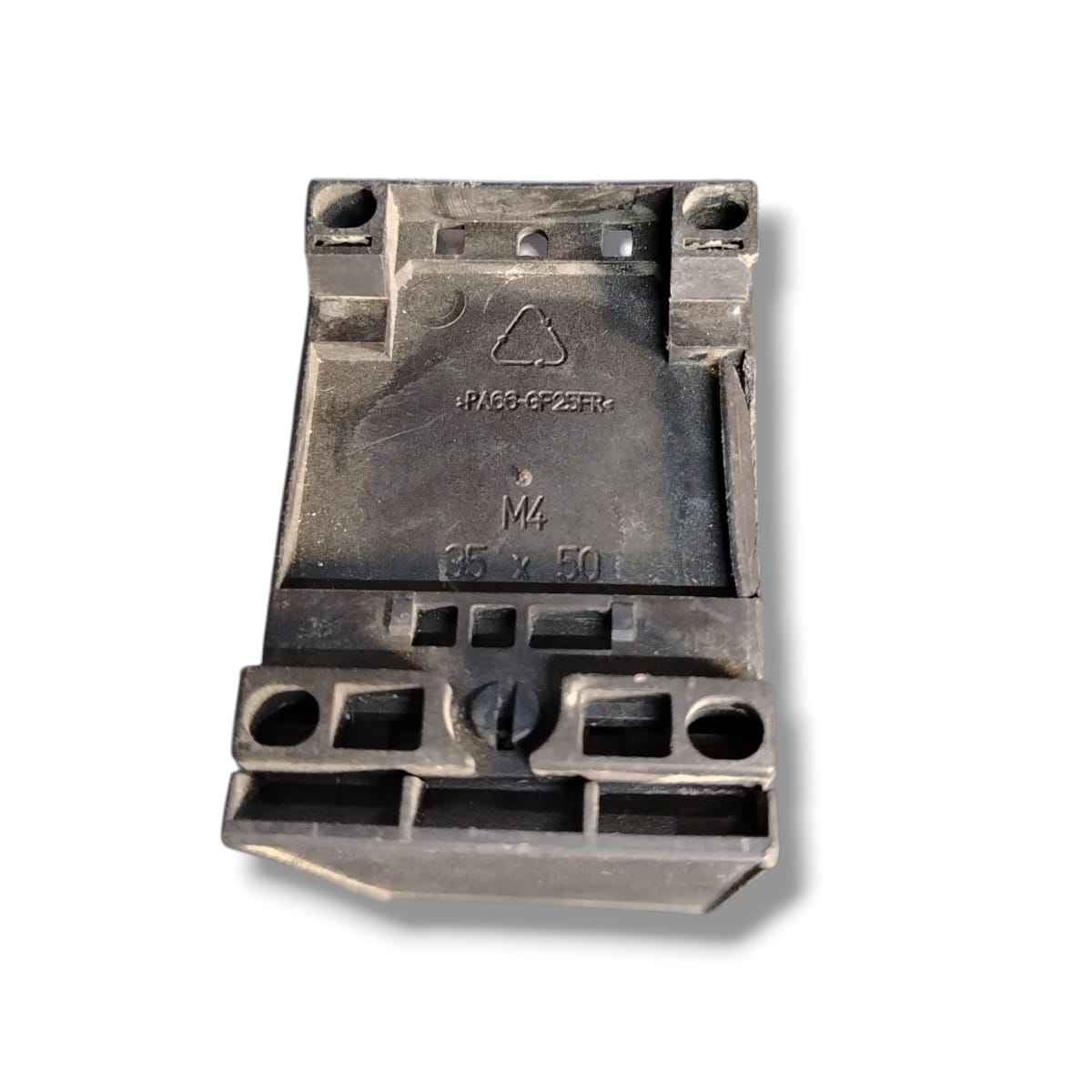

Operativamente soporta temperaturas desde aproximadamente -25 °C hasta +60 °C, almacenamiento entre -55 °C y +80 °C. También la humedad relativa puede ser hasta 95 % a 55 °C cuando está en operación, siempre que no haya condensación. La unidad puede instalarse sobre riel DIN de 35 mm mediante montaje de clip o tornillo, permitiendo rotaciones de montaje de ± 180° en superficies verticales, con inclinaciones moderadas hacia adelante o atrás.

El consumo de la bobina durante el cierre es alrededor de 27 VA, retenido (mantener la bobina energizada) es menor, y hay un factor de potencia inductivo tanto en cierre como en retención. Los tiempos de actuación (tiempo de cierre al energizar la bobina) se encuentran entre 8 y 33 ms, mientras que al desenergizar la bobina el tiempo de apertura está entre 4 y 15 ms. Arco de desconexión típico de 10-15 ms.

En cuanto a la corriente de los contactos auxiliares, bajo la categoría de utilización AC-15 la corriente nominal es de unos 6 A a 230 V AC, y menores valores a tensiones mayores (por ejemplo 3 A a 400 V AC, etc.). Para circuitos de corriente directa (DC) también existen valores reducidos dependiendo de voltaje y número de trayectorias de corriente.

EQUIPO USADO FUNCIONANDO
