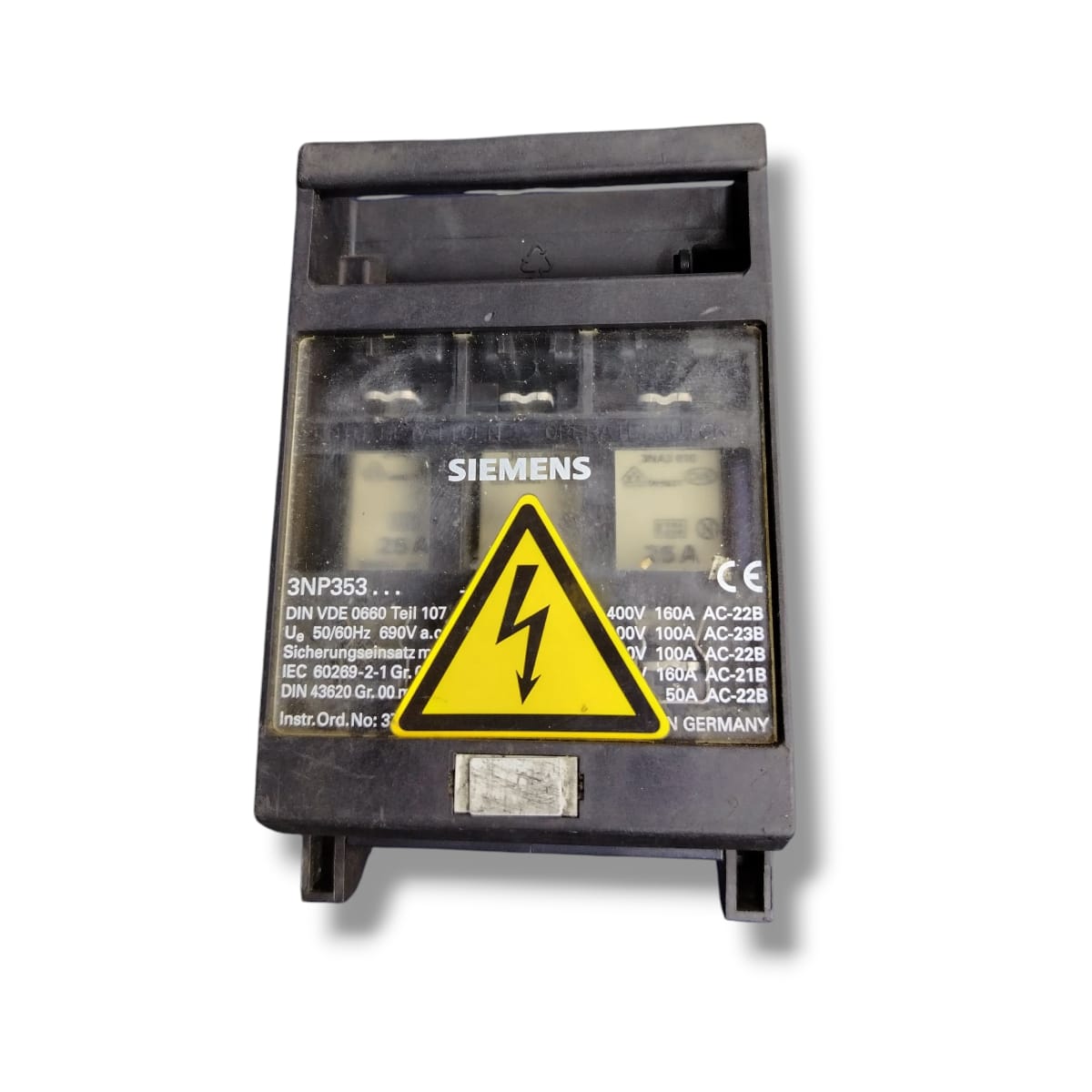

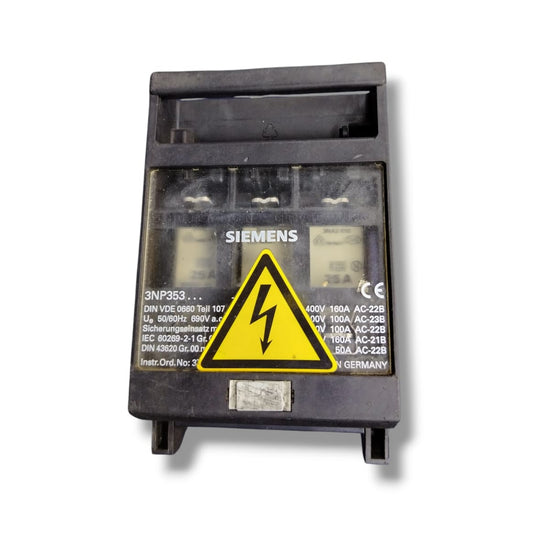

SIEMENS 3NP353 SECCIONADOR FUSIBLE DE CARGA

SIEMENS 3NP353 SECCIONADOR FUSIBLE DE CARGA

El Siemens 3NP353 es un seccionador fusible de carga (también conocido como fuse switch-disconnector) diseñado para permitir la desconexión manual de circuitos con fusibles integrados, todo bajo carga. Es ideal para instalaciones industriales donde se requiera cortar y proteger circuitos de hasta 160 A AC.

Permite cerrar y abrir circuitos eléctricos (hasta 160 A) incluso cuando están bajo carga, asegurando una protección segura mediante fusibles

Polos: 3 (trifásico) 

Corriente nominal: hasta 160 A a 35 °C, con derating según temperatura

Voltaje de aislamiento: hasta 690 V

Tensión máxima operativa:

AC: 690 V

DC: 220 V 

Protección por fusibles: utiliza fusibles del tipo NH 000 / NH 00 conforme a IEC 60269-2 / DIN 43620

Factor de potencia (cos φ):

AC-21B: 0.95 (400 V y 500 V)

AC-22B: 0.65 (400 V y 500 V) 

Corriente continua admisible según temperatura:

40 °C: 160 A

70 °C: 122 A

Capacidad de interrupción (let-through current):

AC-21B: hasta 15 kA (400 V) y 10 kA (500 V)

AC-22B: valores similares.

Corriente de cortocircuito condicional:

AC-21B/AC-22B: hasta 50 kA (400 V/500 V

Potencia disipada por polo:

Operación continua: aprox. 1.66 W

Máximo: 5 W 

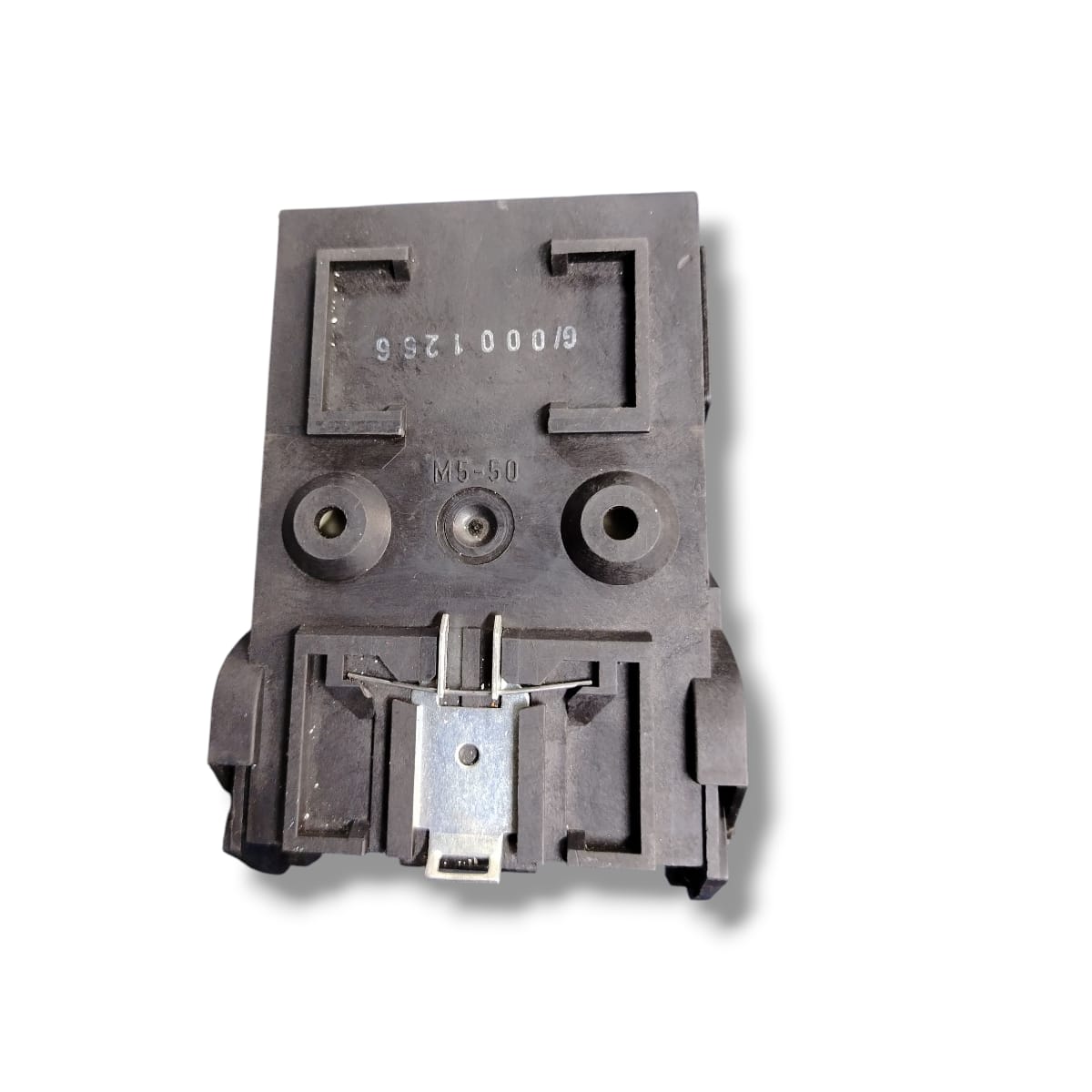

Tipo de montaje: Fijo; también compatible con riel DIN de 35 mm o placa base 

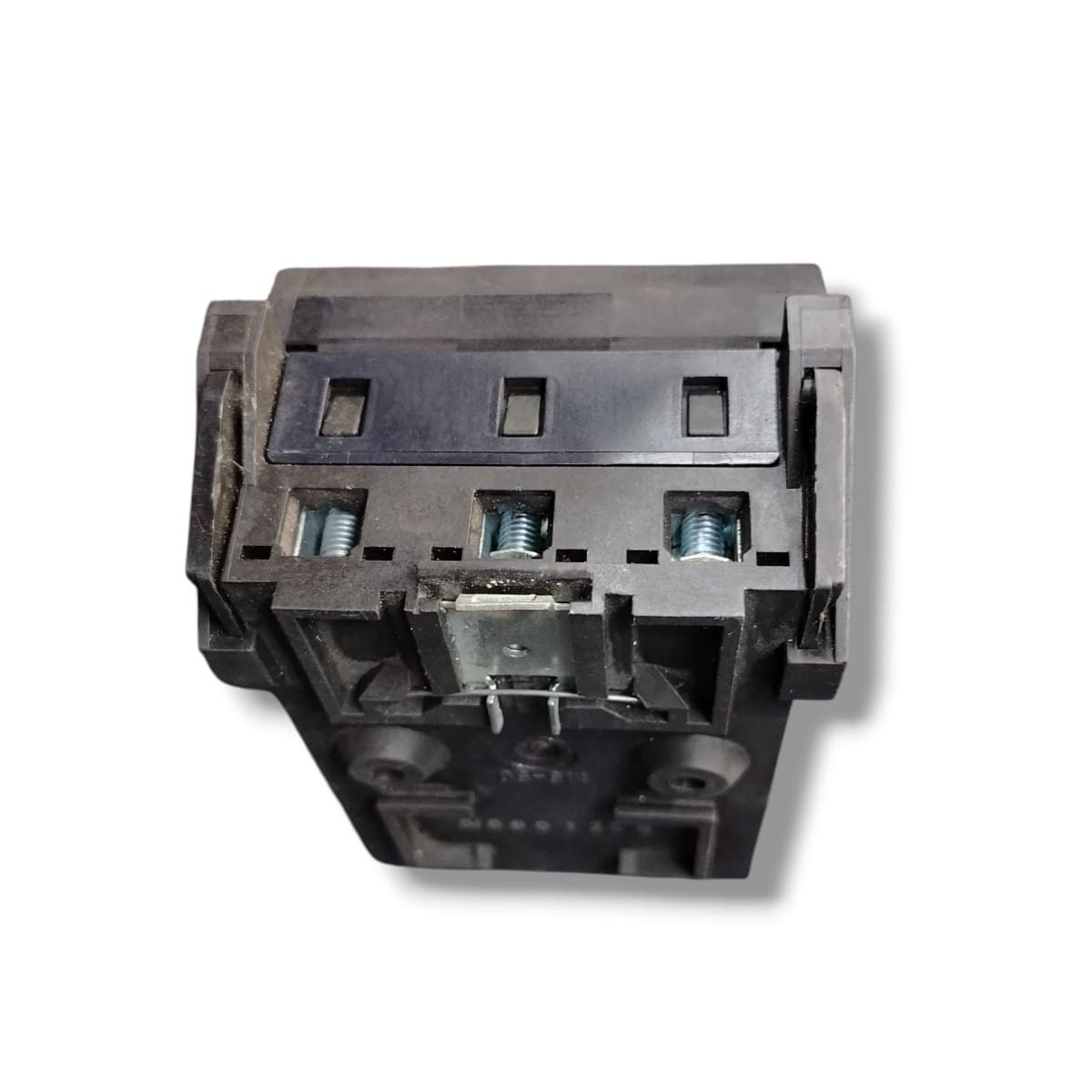

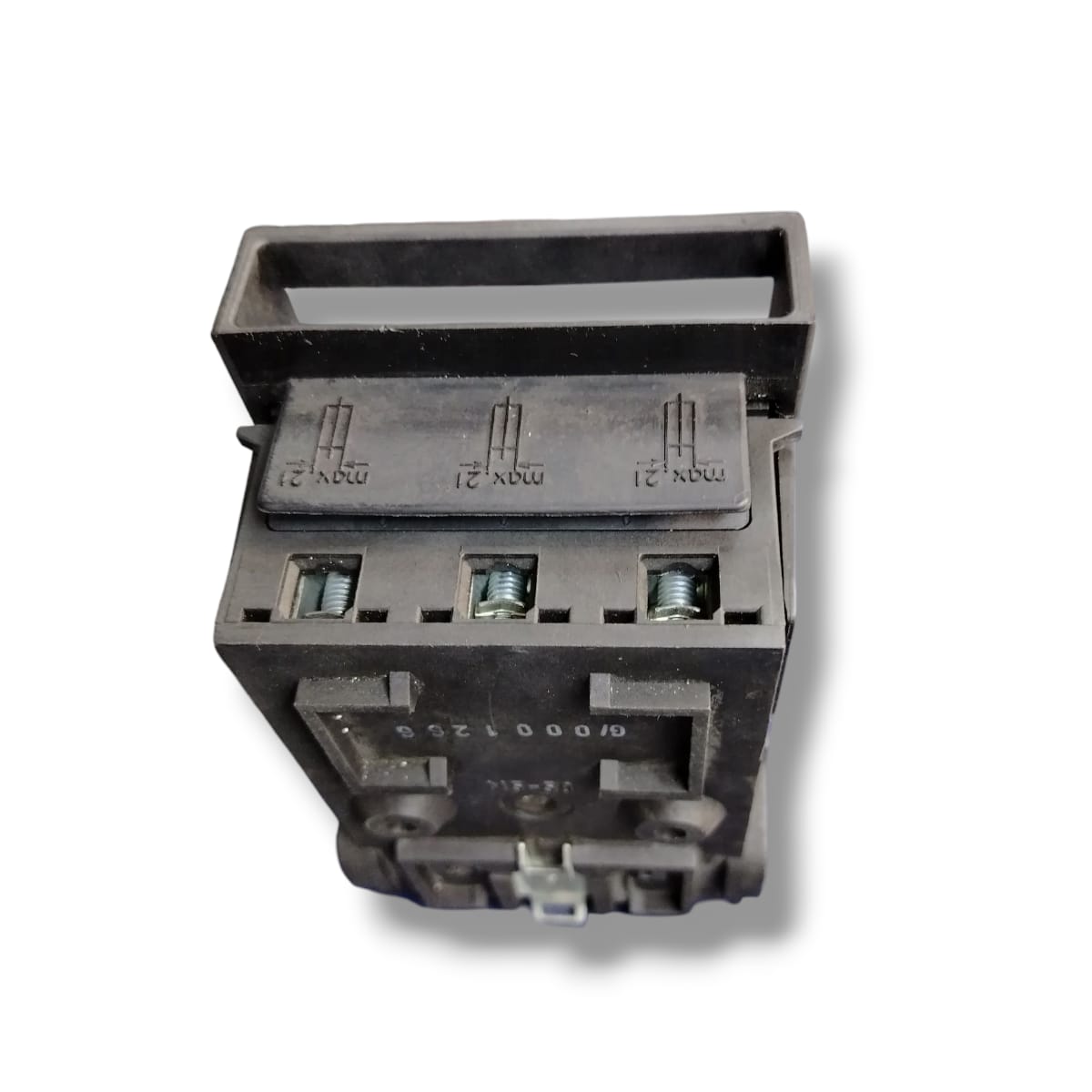

Terminales de conexión:

Conductores sólidos o trenzados: 1.5 – 50 mm²

Conector tipo ferrule (flexible): 1.5 – 35 mm²

Acceso para barras de cobre (8 x 8 mm)

EQUIPO USADO FUNCIONANDO
