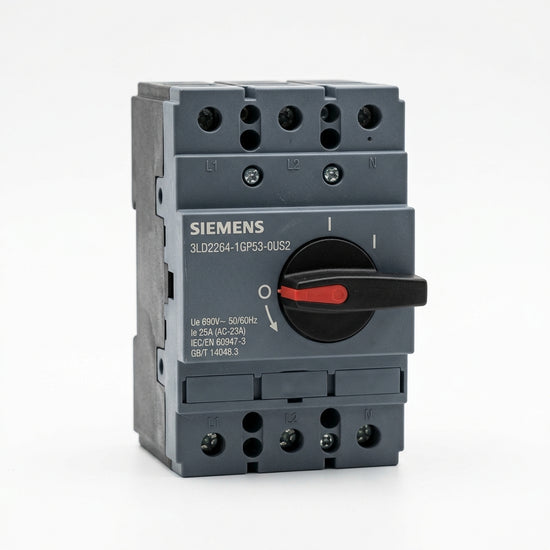

SIEMENS 3LD2264-1GP53-0US2 INTERRUPTOR SECCIONADOR

SIEMENS 3LD2264-1GP53-0US2 INTERRUPTOR SECCIONADOR

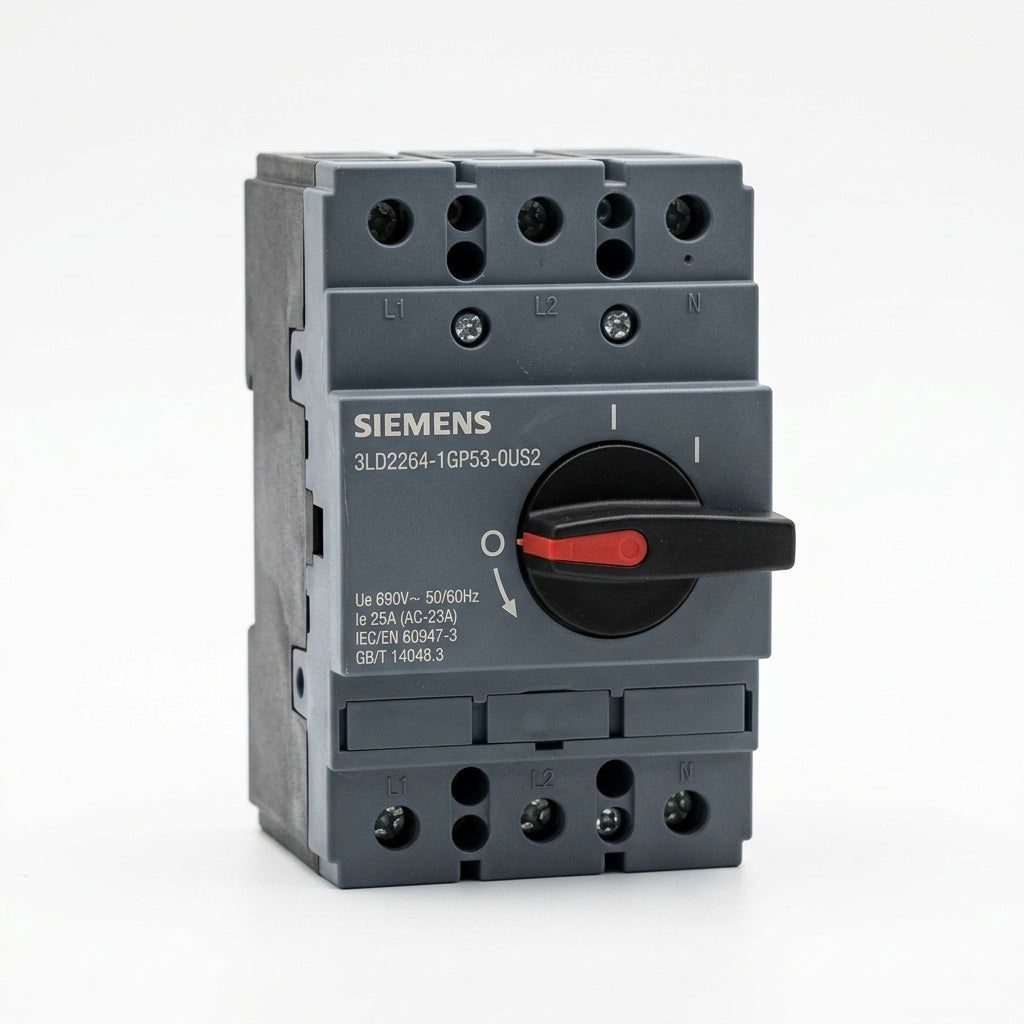

El 3LD2264-1GP53-0US2 pertenece a la línea SENTRON de Siemens, y se define como un seccionador-interruptor de desconexión principal con función de parada de emergencia (Emergency-Off Switch). Es de 3 polos y está diseñado para usos industriales con exigencia de seguridad.

Su corriente nominal de operación es de 32 amperes. Está hecho para operar con tensiones de aislamiento de hasta 690 V, y tiene capacidad para conmutar cargas bajo la categoría AC-23A; a 400 V su potencia aproximada es de 11.5 kW. También soporta tensión de operación en AC-21 para 690 V, manteniendo los 32 A.

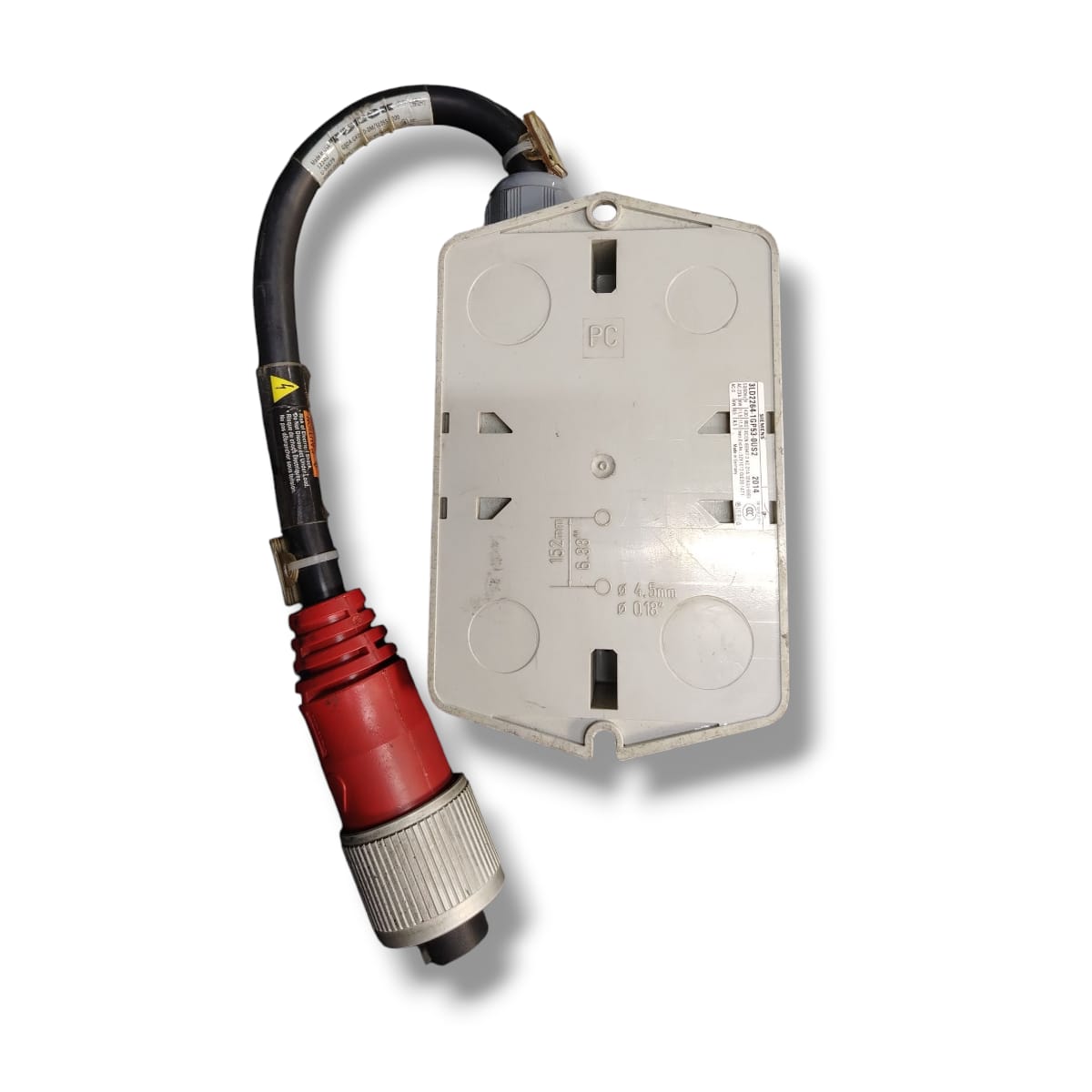

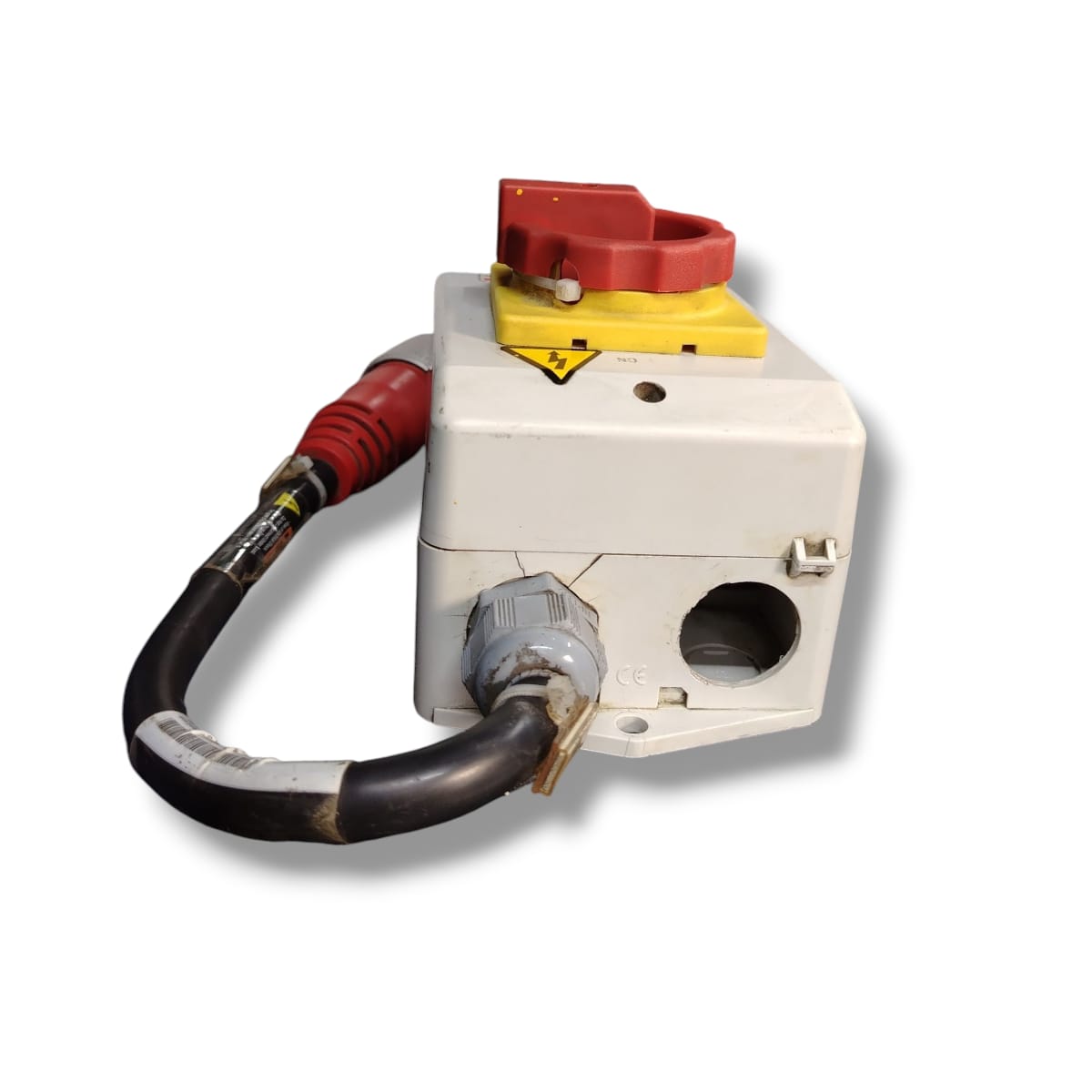

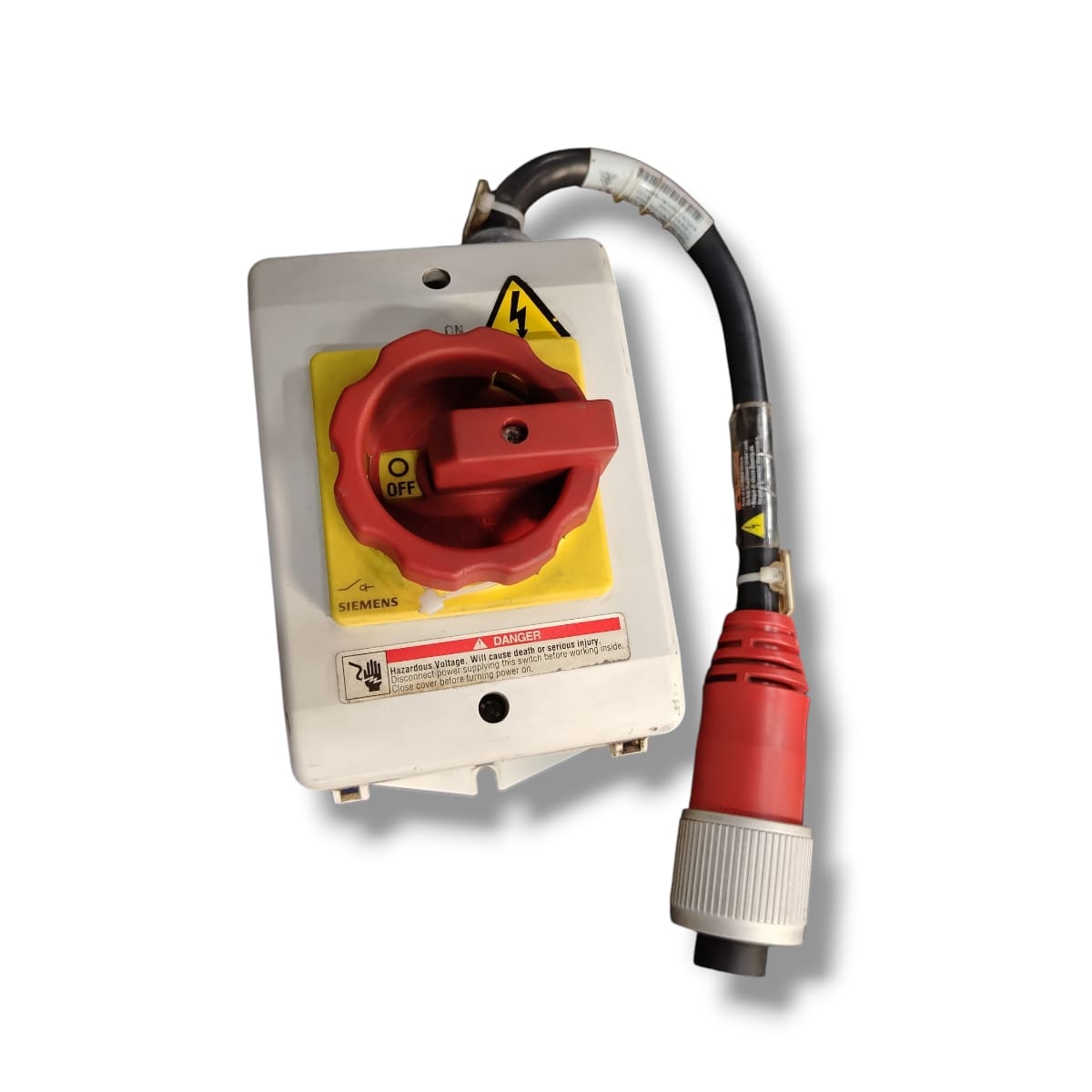

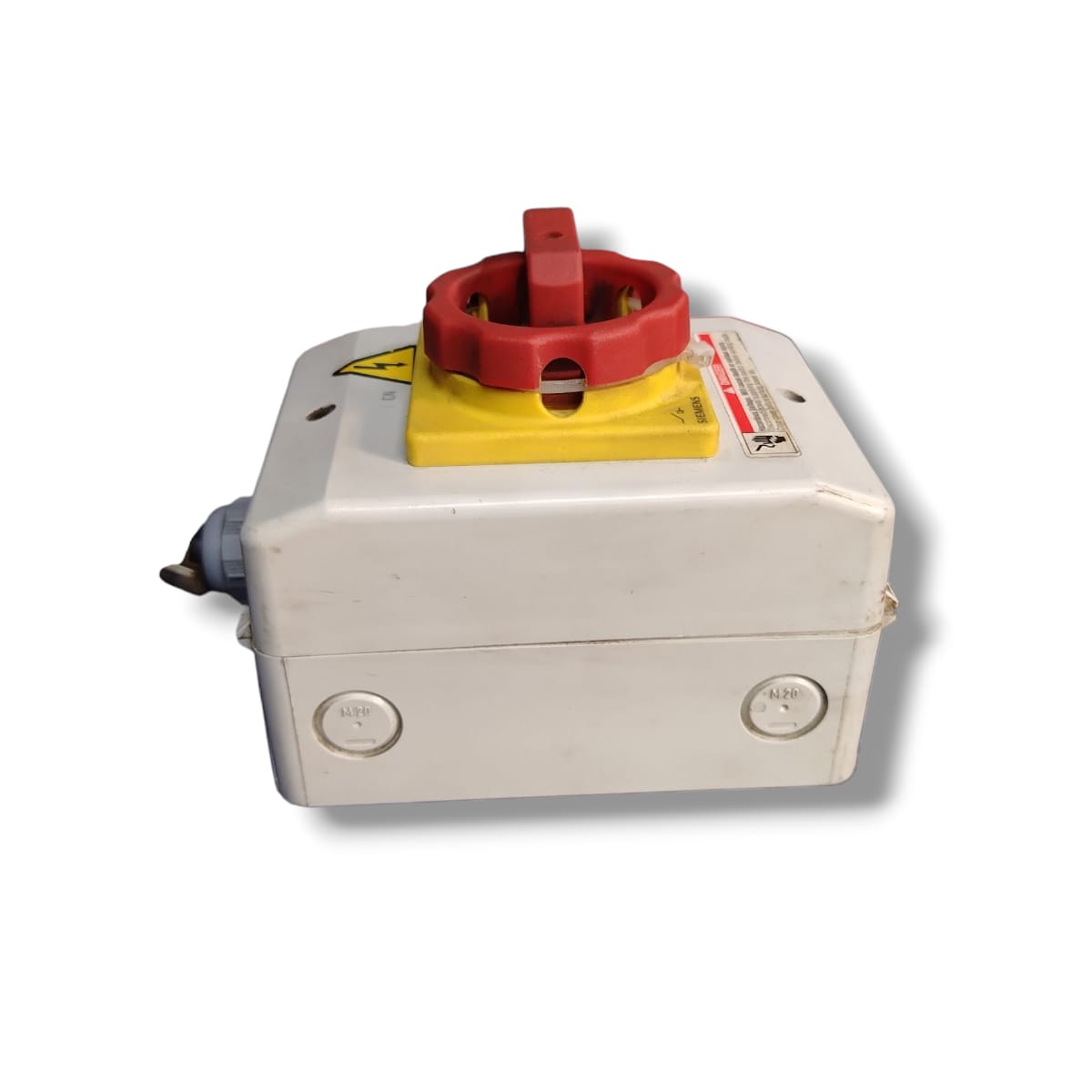

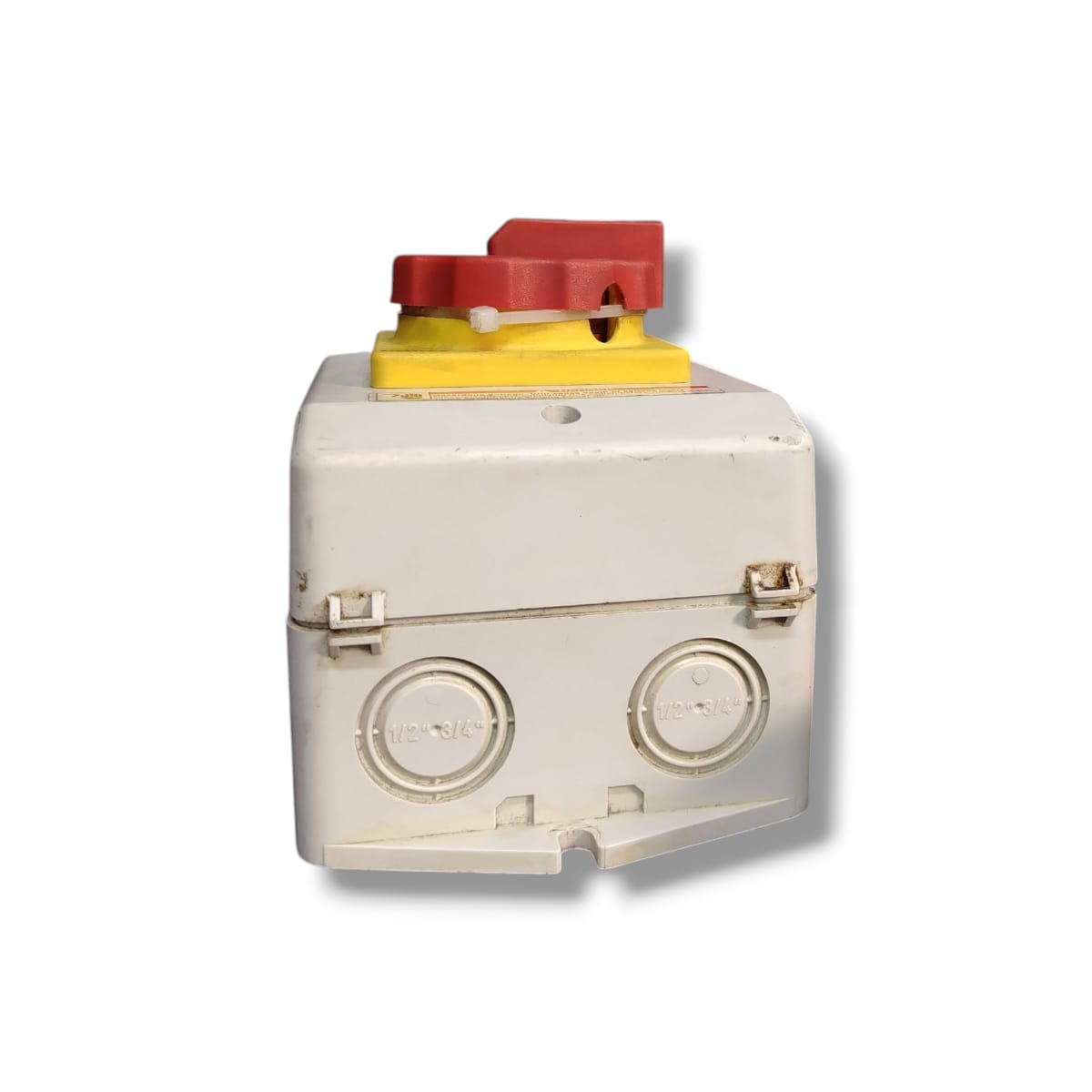

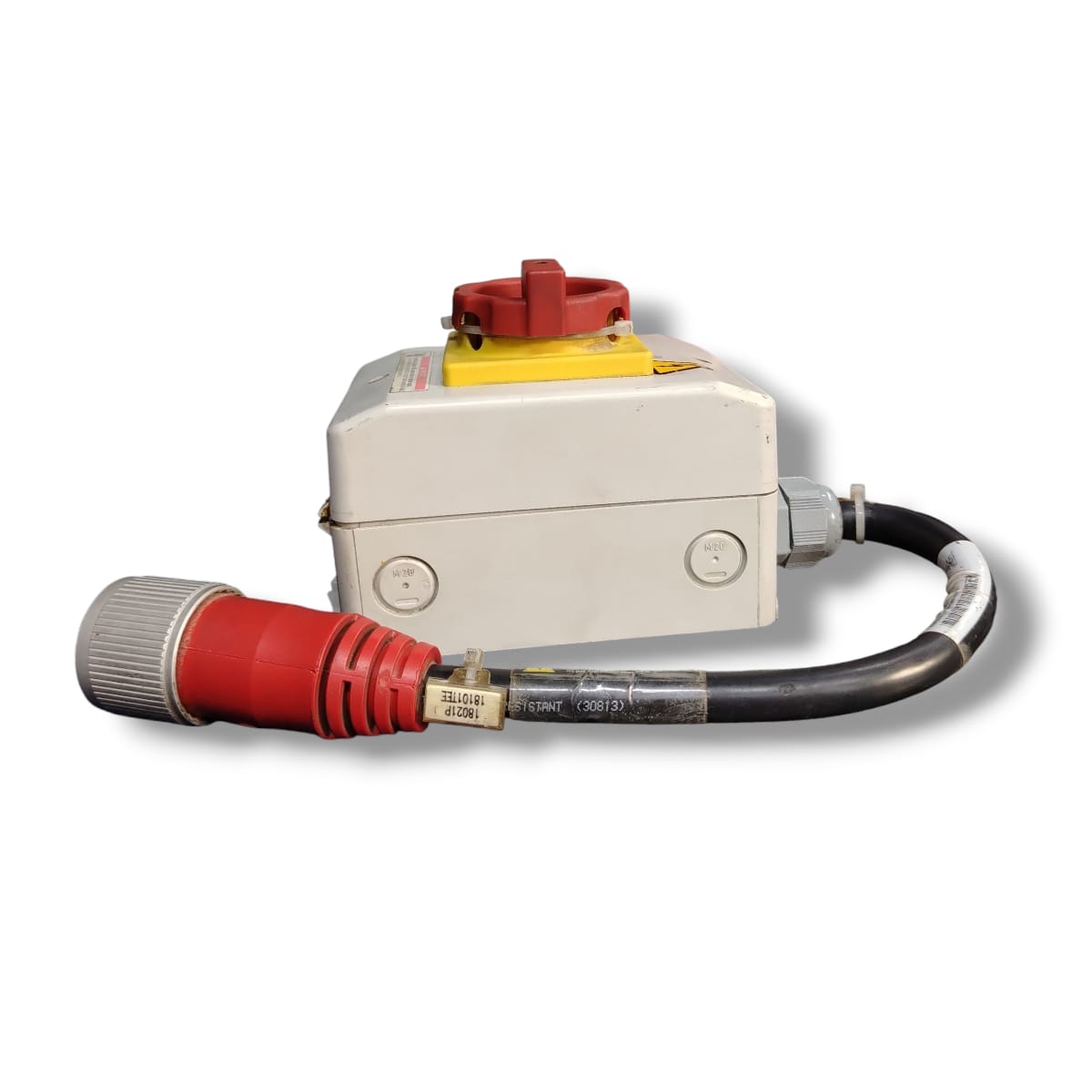

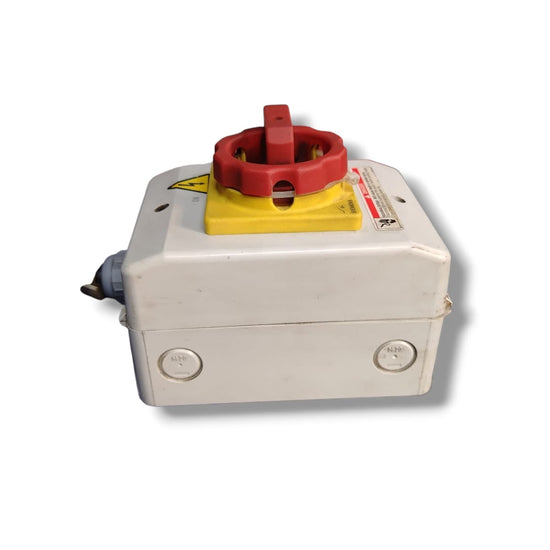

El ensamblado tiene un actuador giratorio corto, con manilla de dos colores (rojo/amarillo) para señalizar emergencia. Su carcasa es de plástico moldeado, preparada para instalar prensa-cables (inch threaded gland) y tiene grado de protección IP65 en el frente, lo que le da buena resistencia al polvo y al agua desde el frente.

Incluye un contacto auxiliar normalmente abierto (NO) y otro normalmente cerrado (NC), que permiten señalización o interconexión con sistemas de control. Los contactos auxiliares trabajan hasta un voltaje máximo de aproximadamente 500 V y pueden conducir corrientes continuas de 10 A.

La vida mecánica típica es de unas 100,000 operaciones, mientras que la vida eléctrica bajo carga nominal (AC-23A, 690 V) está en el orden de 6,000 ciclos. El dispositivo tiene soportes de fusibles recomendados: un fusible tipo gL/gG de 40 A para el circuito principal, y otro de 10 A para el contacto auxiliar. También soporta sobretensiones transitorias (“surge voltage”) de alrededor de 6 kV.

En cuanto a dimensiones físicas, pesa aproximadamente 0.415 kg. Sus dimensiones de carcasa se encuentran alrededor de 164 mm de alto, 100 mm de ancho y 118 mm de profundidad. Su rango de operación en temperatura ambiente va desde -25 °C hasta +55 °C.

Por su diseño, este dispositivo se puede usar como interruptor principal, seccionador, interruptor de emergencia y también como switch de seguridad. También permite quedar bloqueado en la posición “OFF” para seguridad/mantenimiento.
