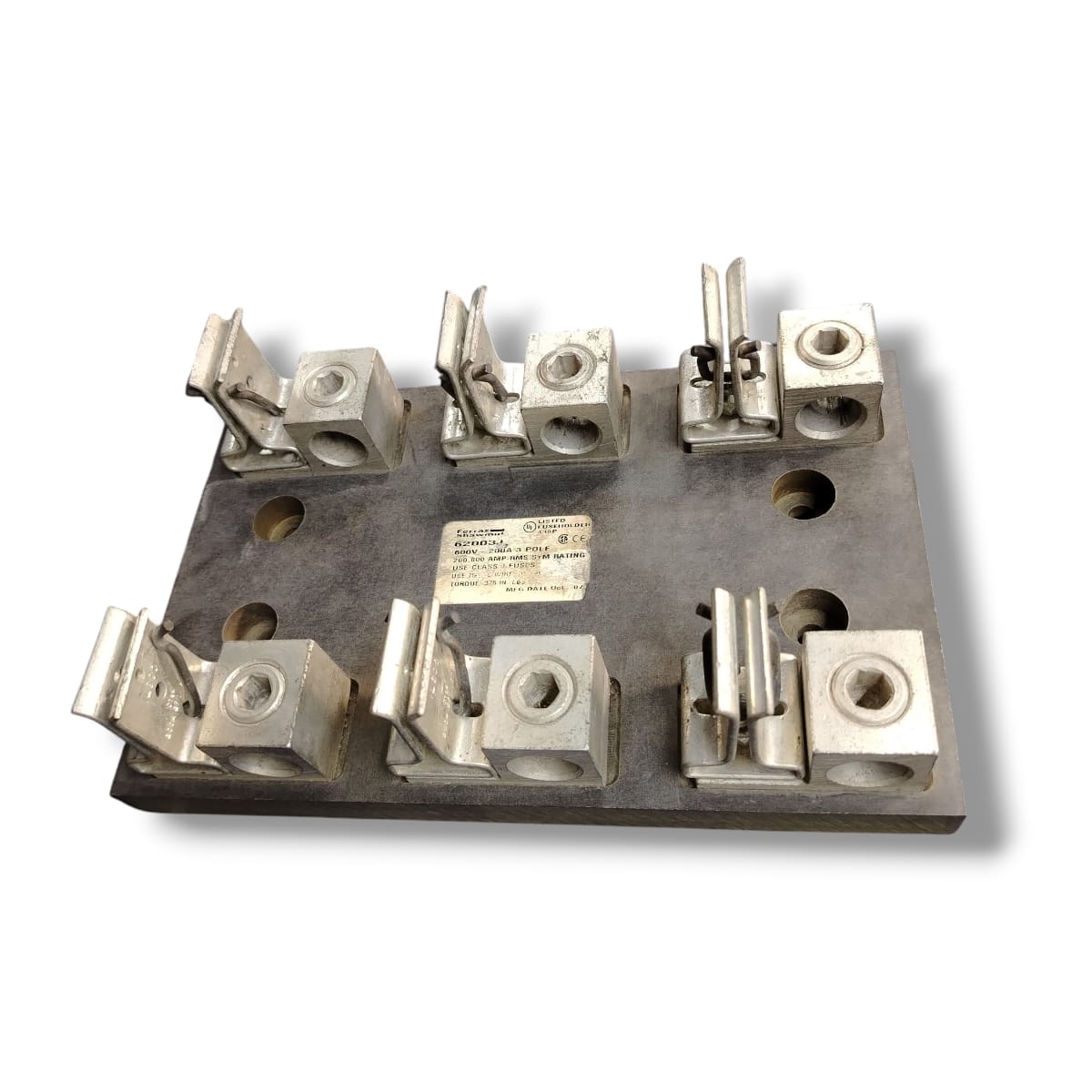

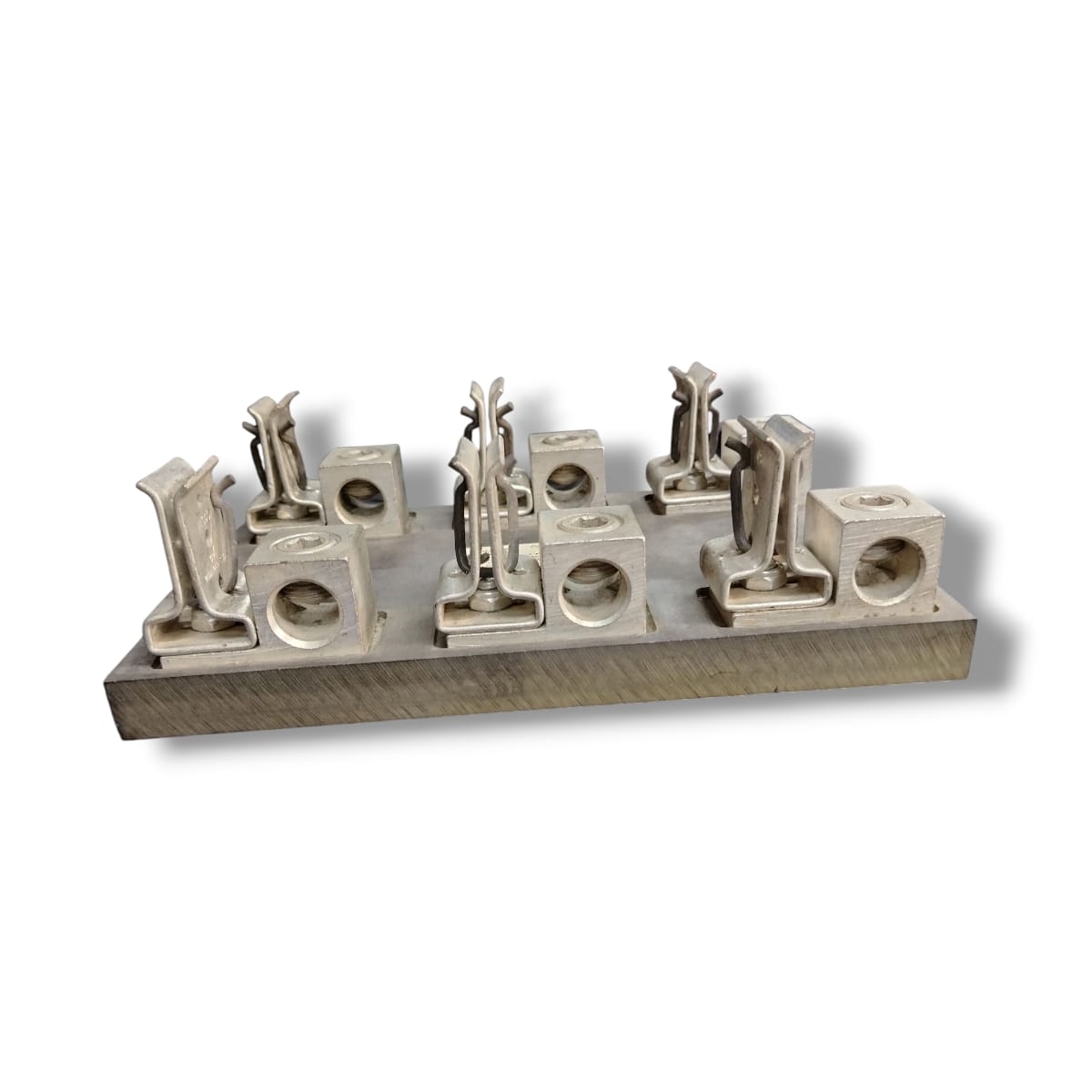

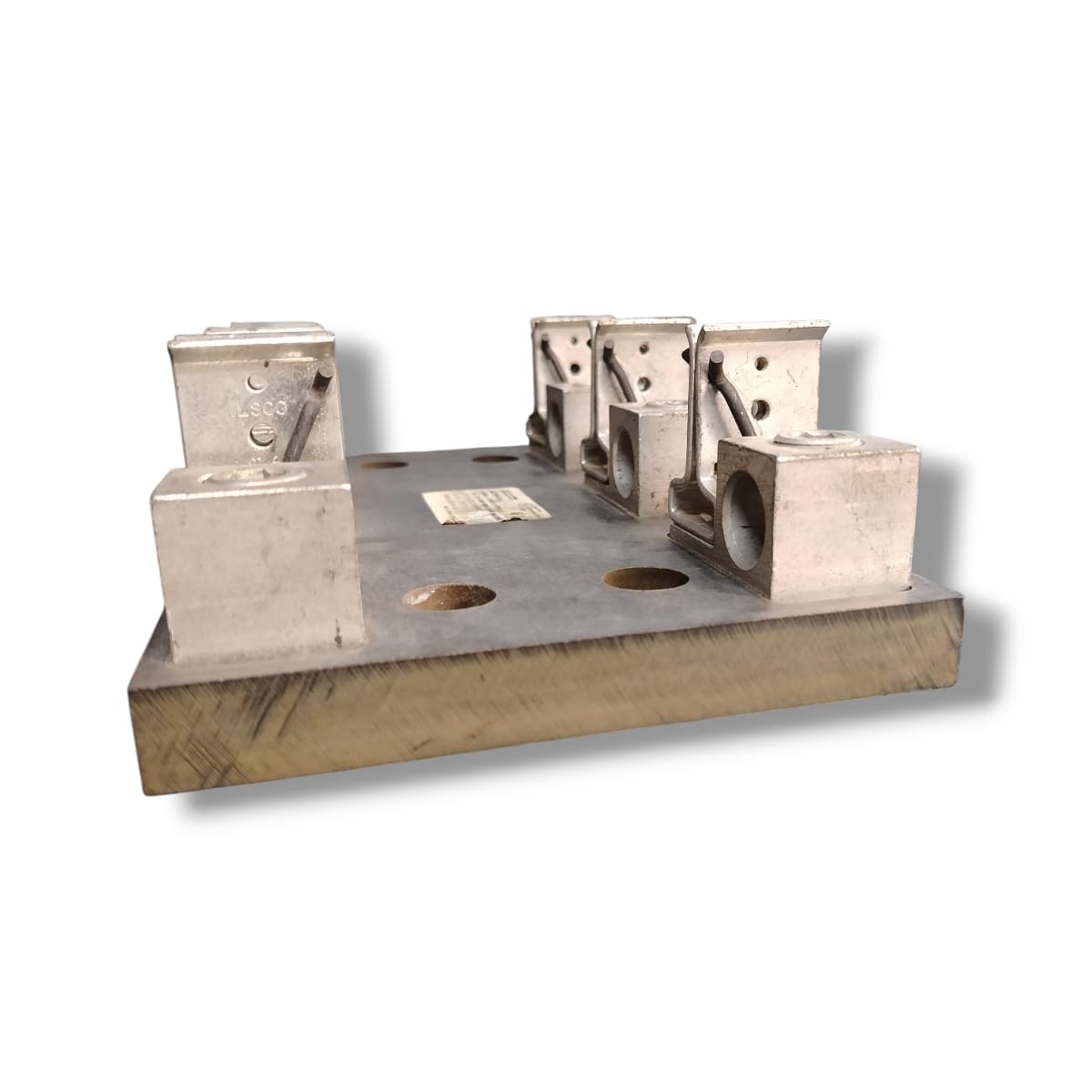

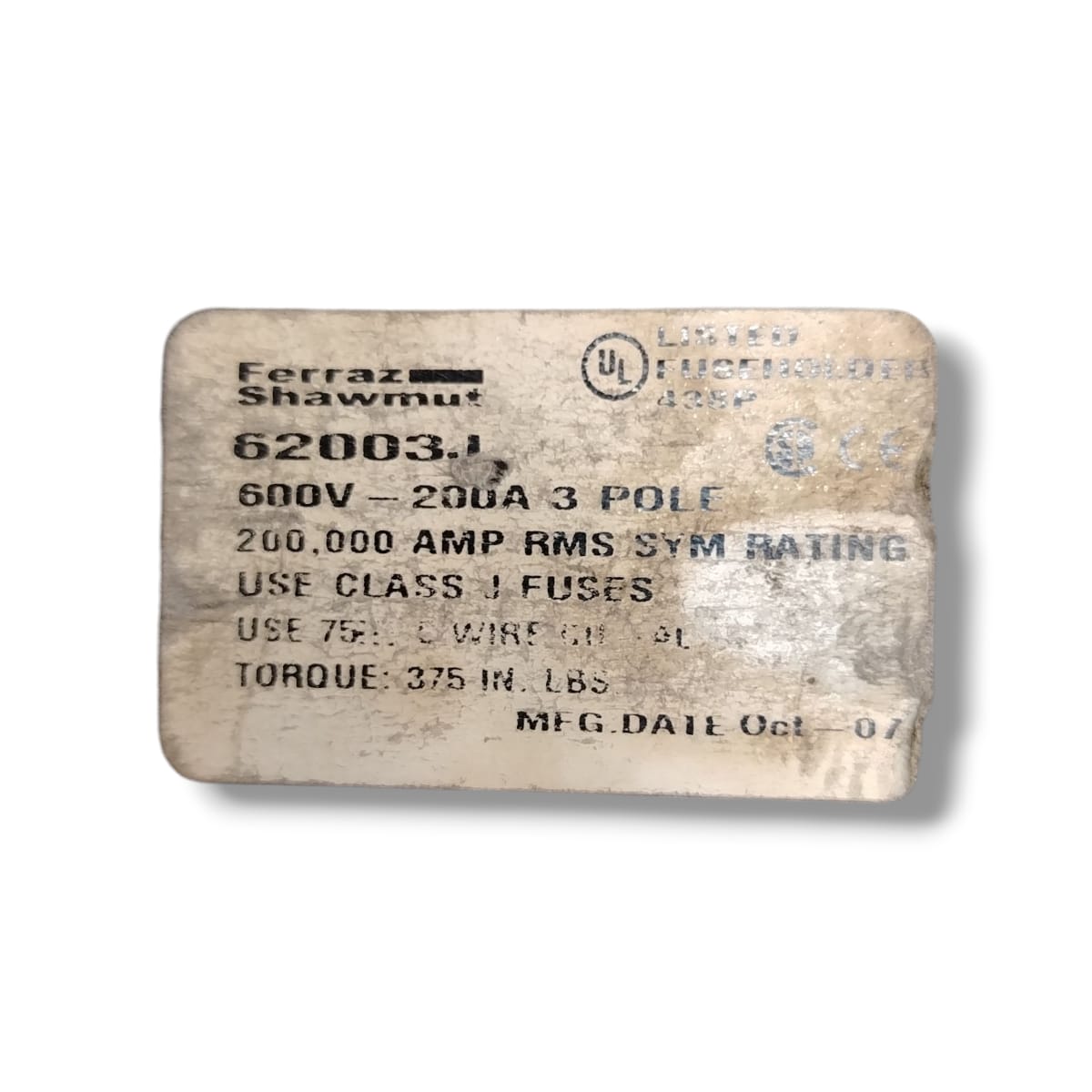

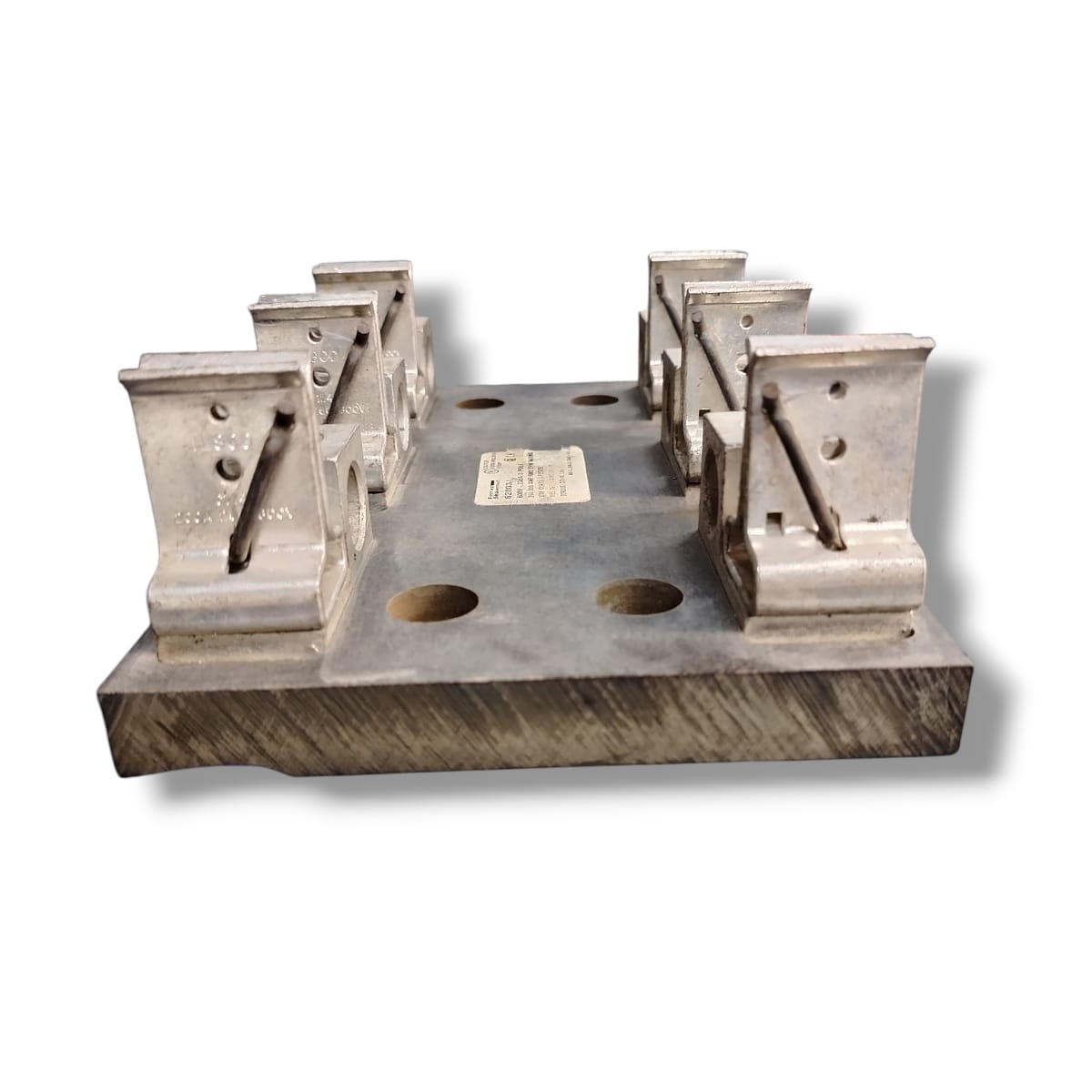

SHAWMUT 62003J BLOQUE DE FUSIBLES

SHAWMUT 62003J BLOQUE DE FUSIBLES

es un bloque para fusibles tipo Class J de tres polos (3-pole fuse block). Se usa para alojar fusibles “blade” Class J y se emplea en distribución eléctrica industrial para proteger contra sobrecorrientes.

Tensión nominal máxima: 600 voltios, tanto en corriente alterna (VAC) como en corriente continua (VDC).Corriente nominal de operación: 200 amperios.

Soporta fusibles tipo Class J (Modelos AJT, A4J, HSJ).

Número de polos: tres (3-poles).

Tipo de conexión: Side-clip (clip lateral) para los fusibles.

Material del aislante: fenólico (phenolic) o policarbonato reforzado con vidrio (glass-filled polycarbonate, GFPC) dependiendo de variante.

Material de los clips: cobre de alta conductividad, bañado en estaño, reforzados con muelle en algunos casos.

Corriente de cortocircuito soportada (SCCR, short-circuit current rating): 200 kA. Apto para alambres de conductor rígido o flexible, de cobre o aluminio.

Gama de sección de alambre admisible: desde 6 AWG hasta 350 kcmil aproximadamente.

Ancho del bloque: aproximadamente 9,63 pulgadas.

Largo (profundidad): aproximadamente 6,13 pulgadas.

Altura: aproximadamente 2,90 pulgadas.

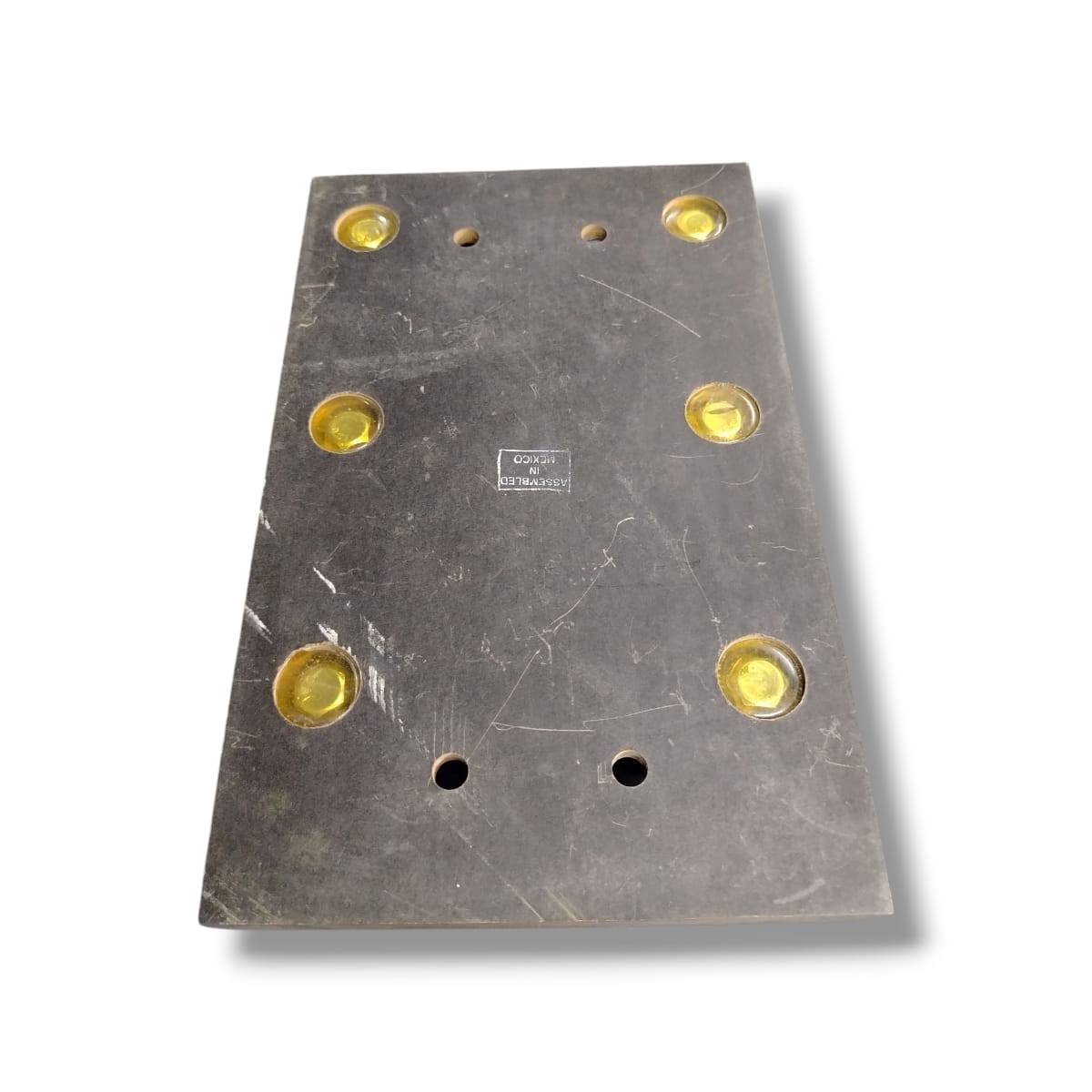

Montaje: tornillos directos (“direct screw mount”) al panel o soporte

EQUIPO USADO FUNCIONANDO
