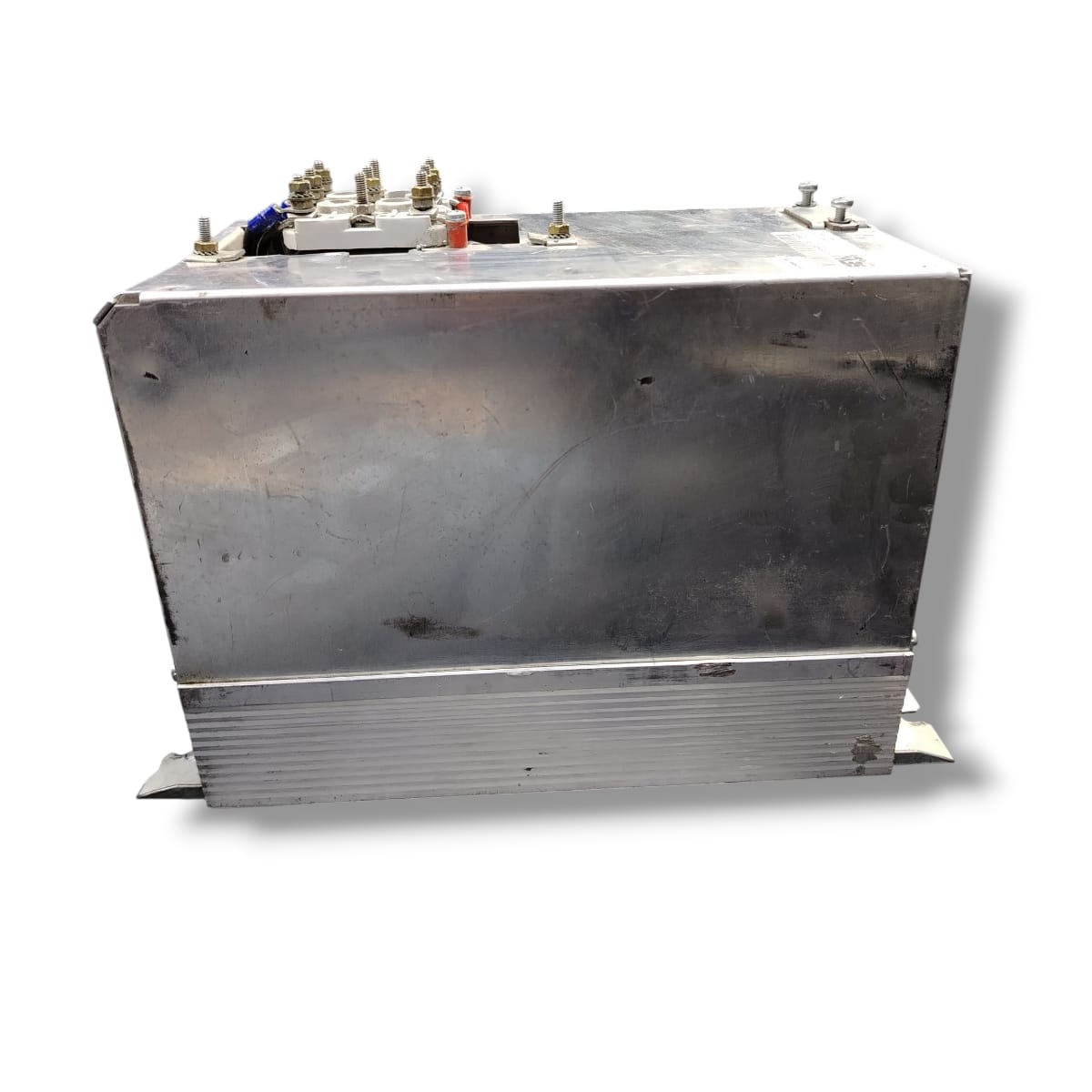

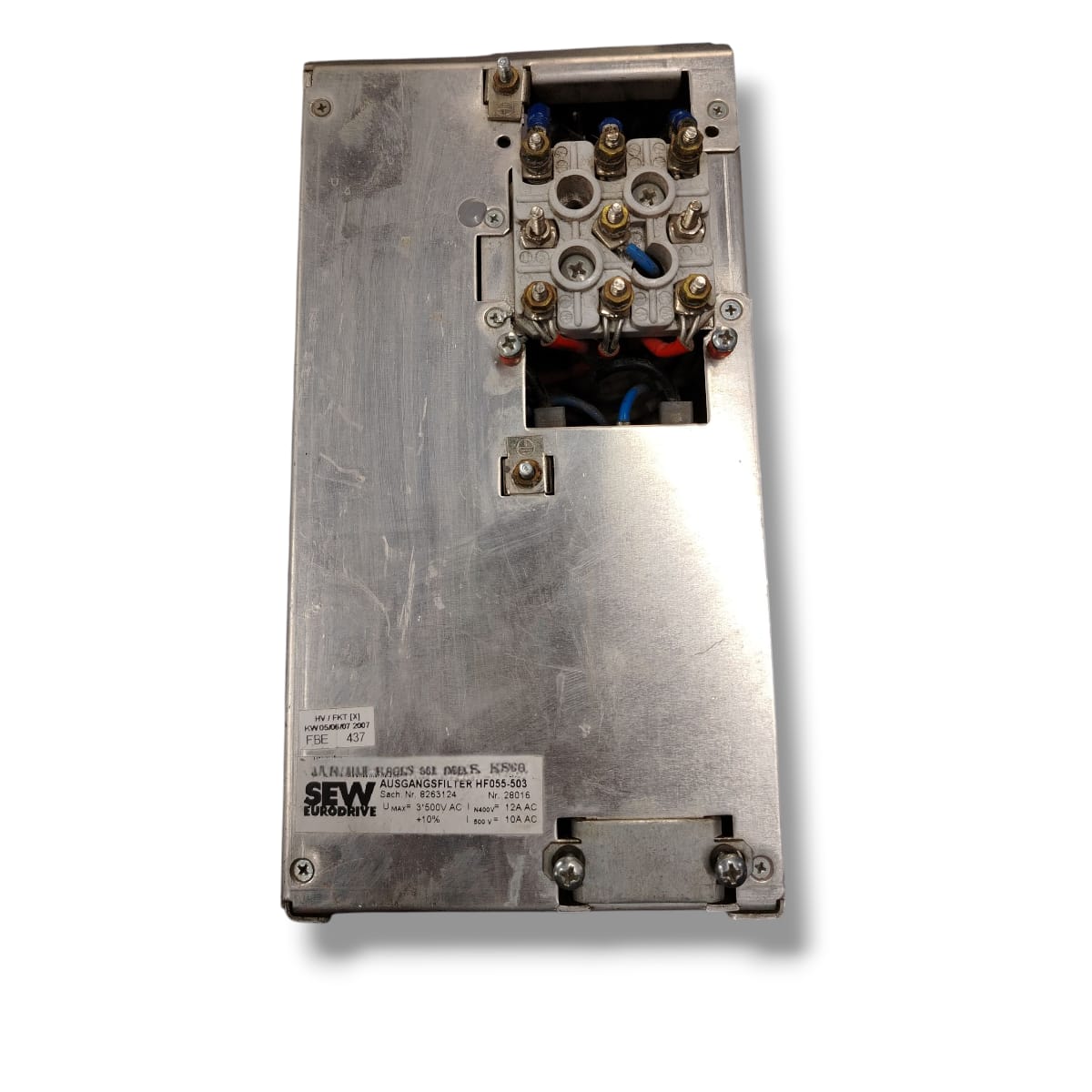

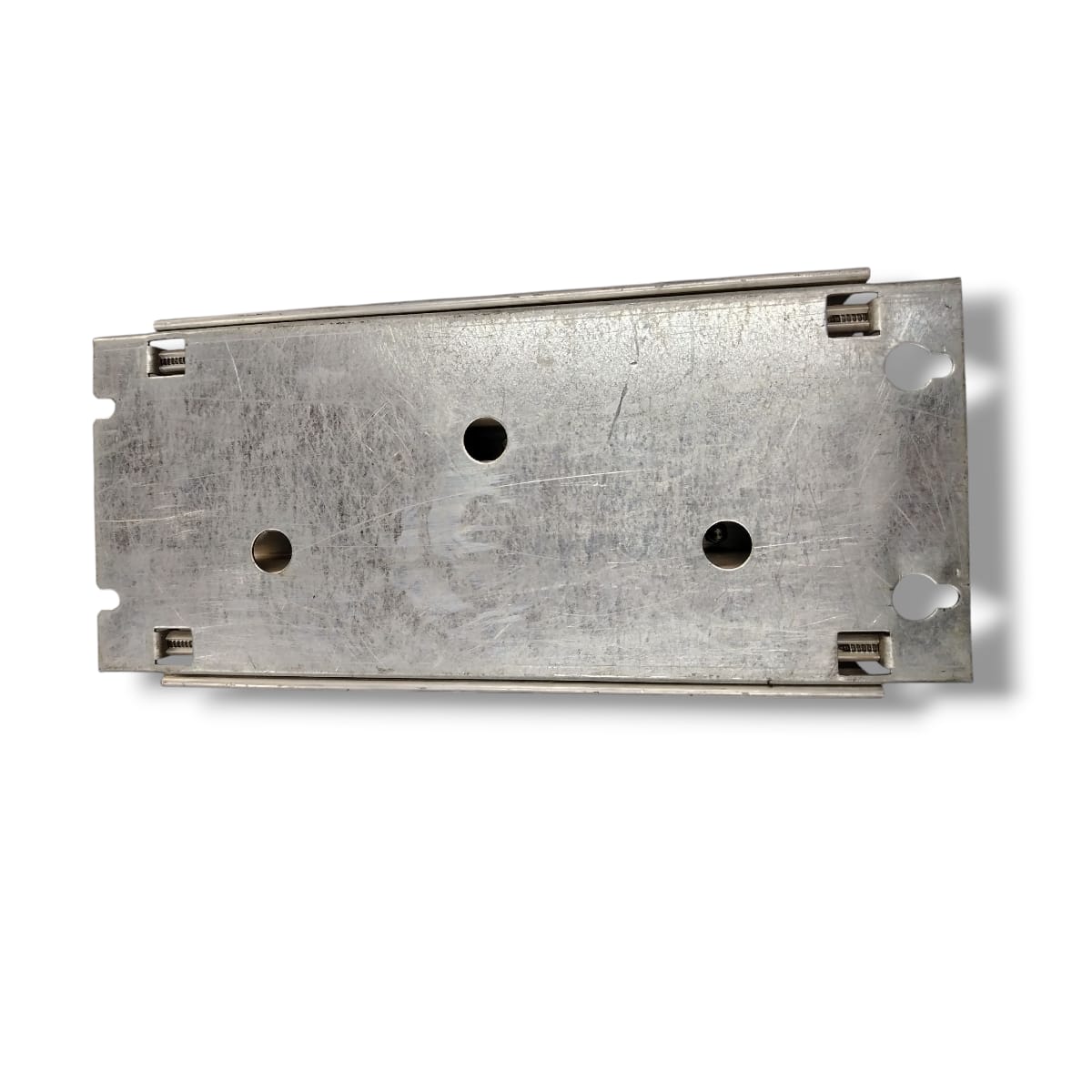

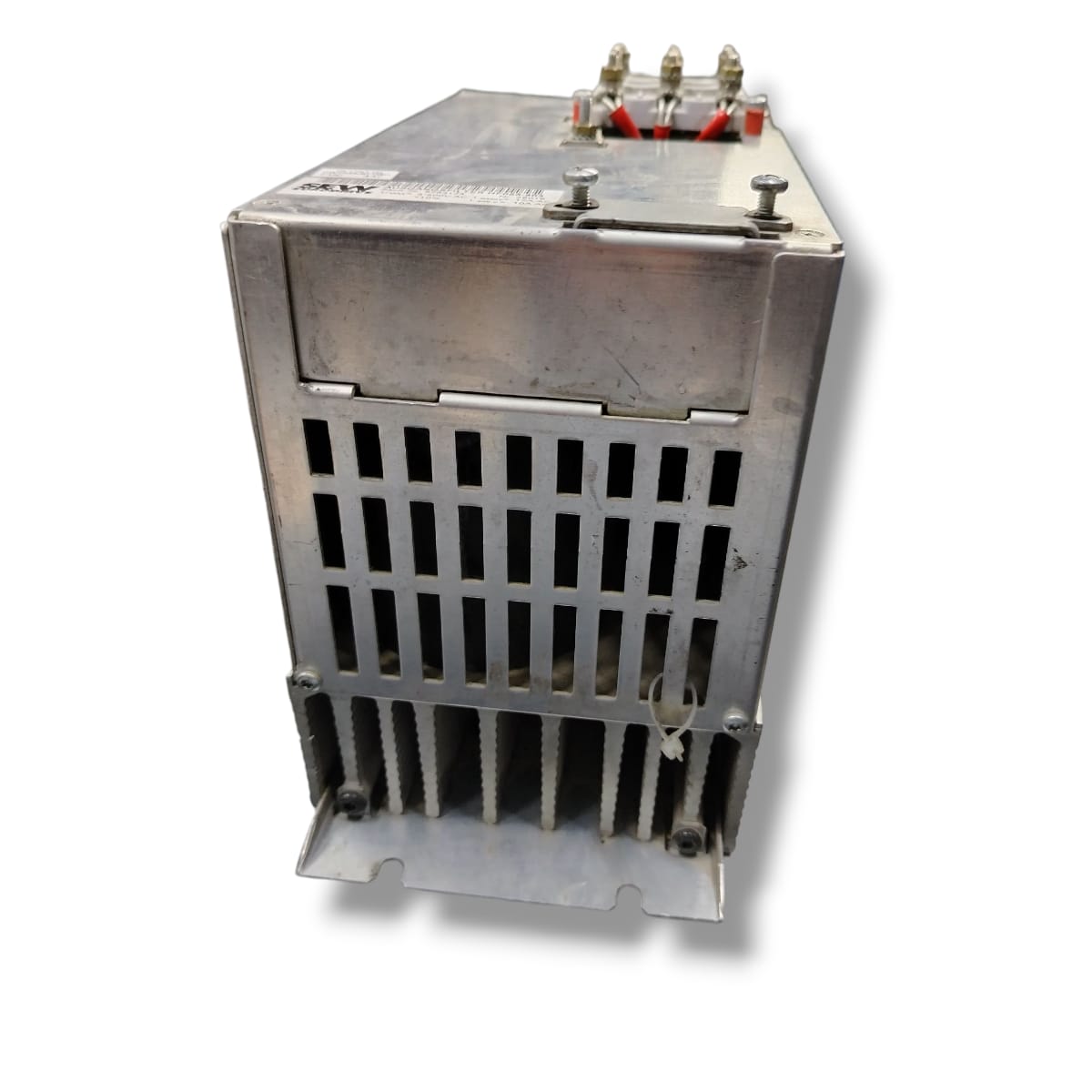

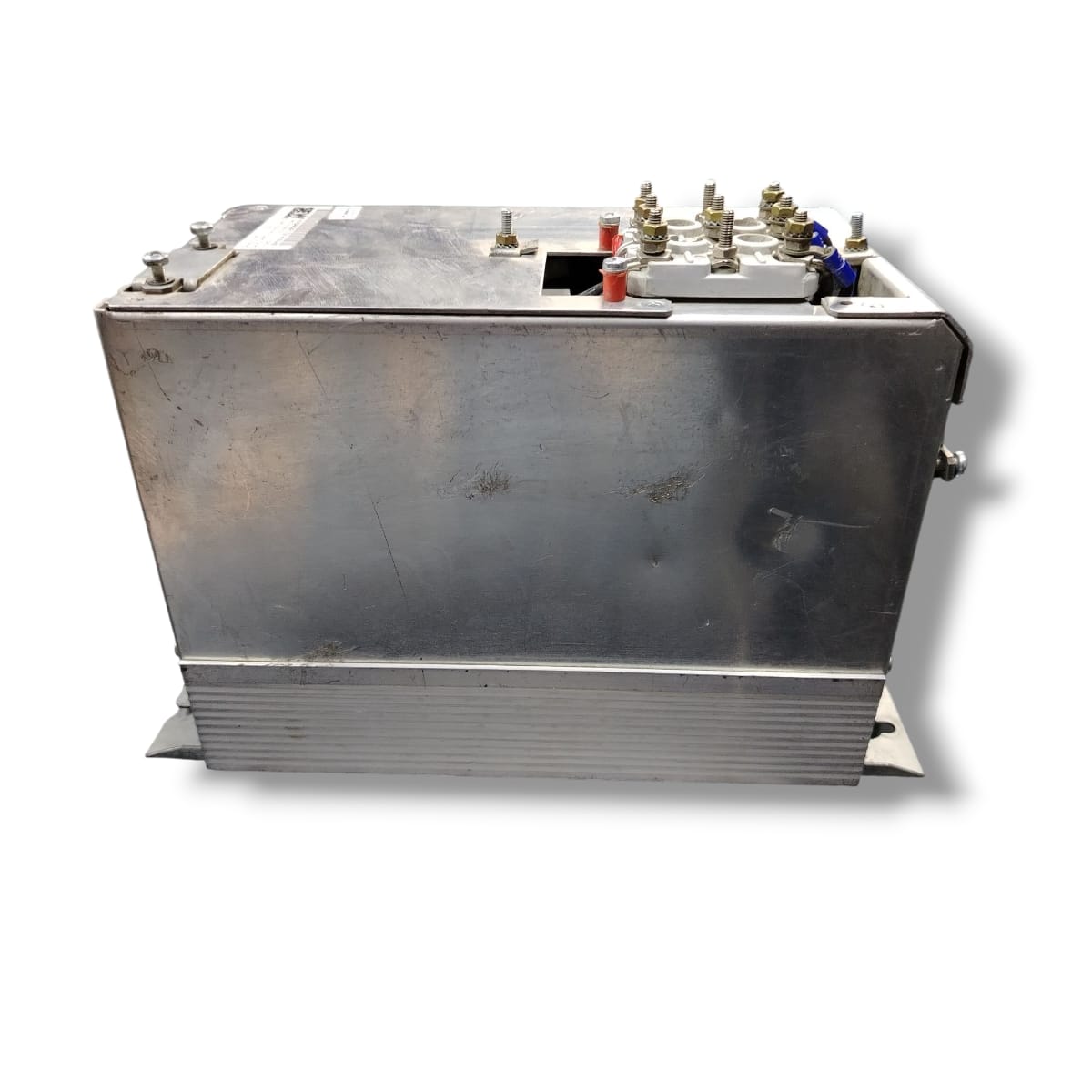

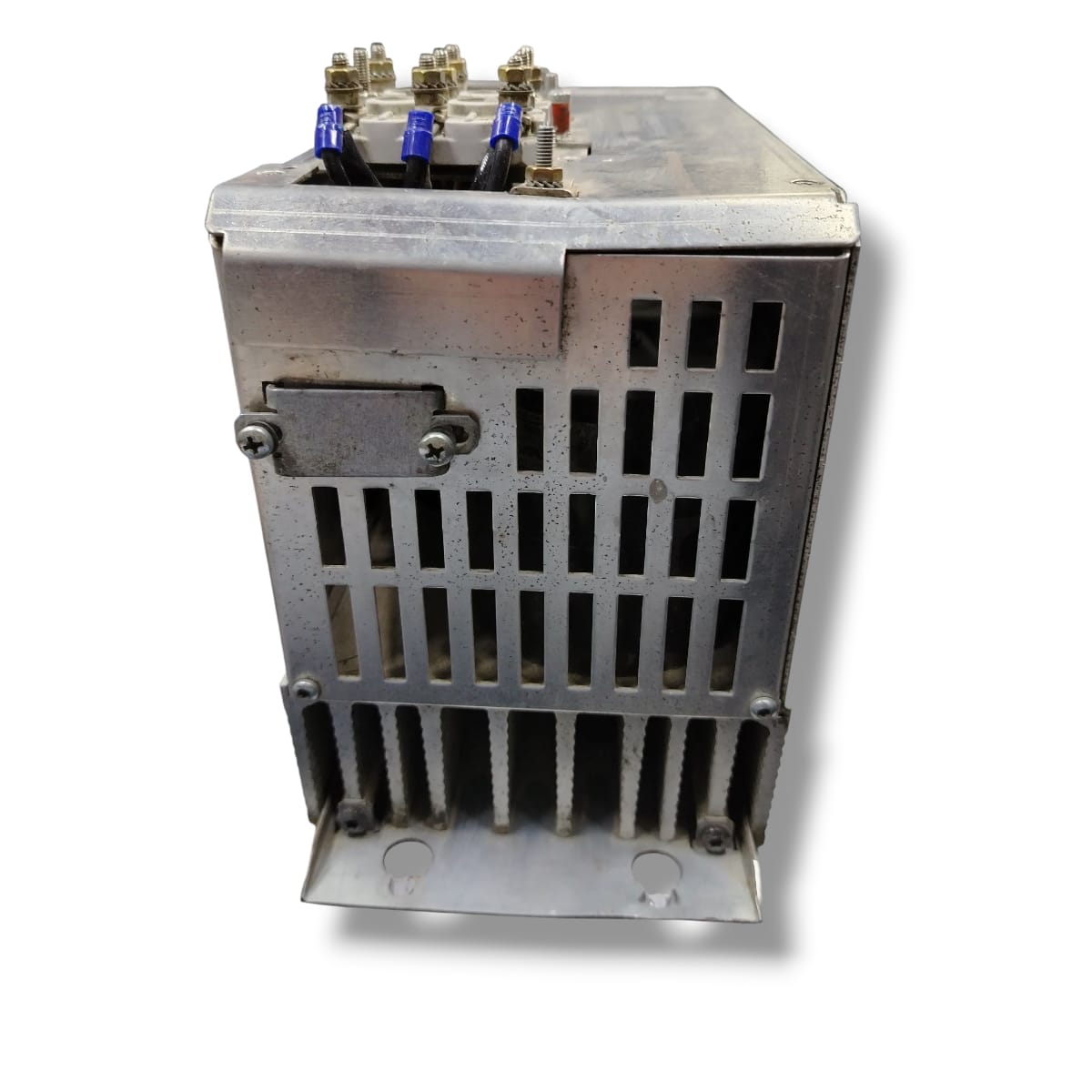

SEW EURODRIVE HF055-503 FILTRO DEL SALIDA

SEW EURODRIVE HF055-503 FILTRO DEL SALIDA

Tensión nominal de línea de entrada admitida: 3 × 230 V a 500 V AC según norma EN 50160 (±)

Frecuencia de alimentación permitida: 50 – 60 Hz (±5 %)

Corriente nominal de paso (Iₙ): 5,5 A para el modelo HF055-503

Pérdidas de potencia nominal: ≈ 80 W

Terminales de conexión (U1 / V1 / W1 / UDC a U2 / V2 / W2) con tornillos tipo “screw terminal”

Sección de conductor aceptada:
En la conexión de entrada: 0,2 … 10 mm²

En la salida motor / conexiones U2/V2/W2: 16 … 95 mm² según versión Par de apriete recomendado:
Para los terminales U1-W1 / U2-W2: 3 a 6 Nm (o valores intermedios dentro del rango que da SEW)
Para la conexión a tierra (PE): perno M10 o similar con apretado alrededor de 23 Nm

Temperatura ambiente operativa: 0 °C a 45 °C

En condiciones superiores a 45 °C, la corriente nominal debe reducirse ~ 3 % por cada kelvin por encima del límite

Protección: IPXXB (según EN 60529) y disposición de instalación interior que minimice exposición de partes vivas

El filtro de salida solo debe usarse en modos de operación U/f o VFC, no es adecuado para modos CFC ni SERVO.

Al instalar, debe dejarse espacio de ventilación mínimo de 100 mm arriba y abajo del equipo

La longitud del cable entre el variador y el filtro debe limitarse:
Hasta 1 m (no blindado)
Hasta 10 m (cable blindado)

En casos donde la línea del motor excede 20 m, puede ser necesario el uso de conexiones VZ para mejorar compatibilidad de filtrado y reducir ruido eléctrico.

Hay que considerar la caída de tensión que genera el filtro, lo que puede reducir el par disponible del motor, particularmente en tensiones de 230 V.

EQUIPO USADO FUNCIONANDO
