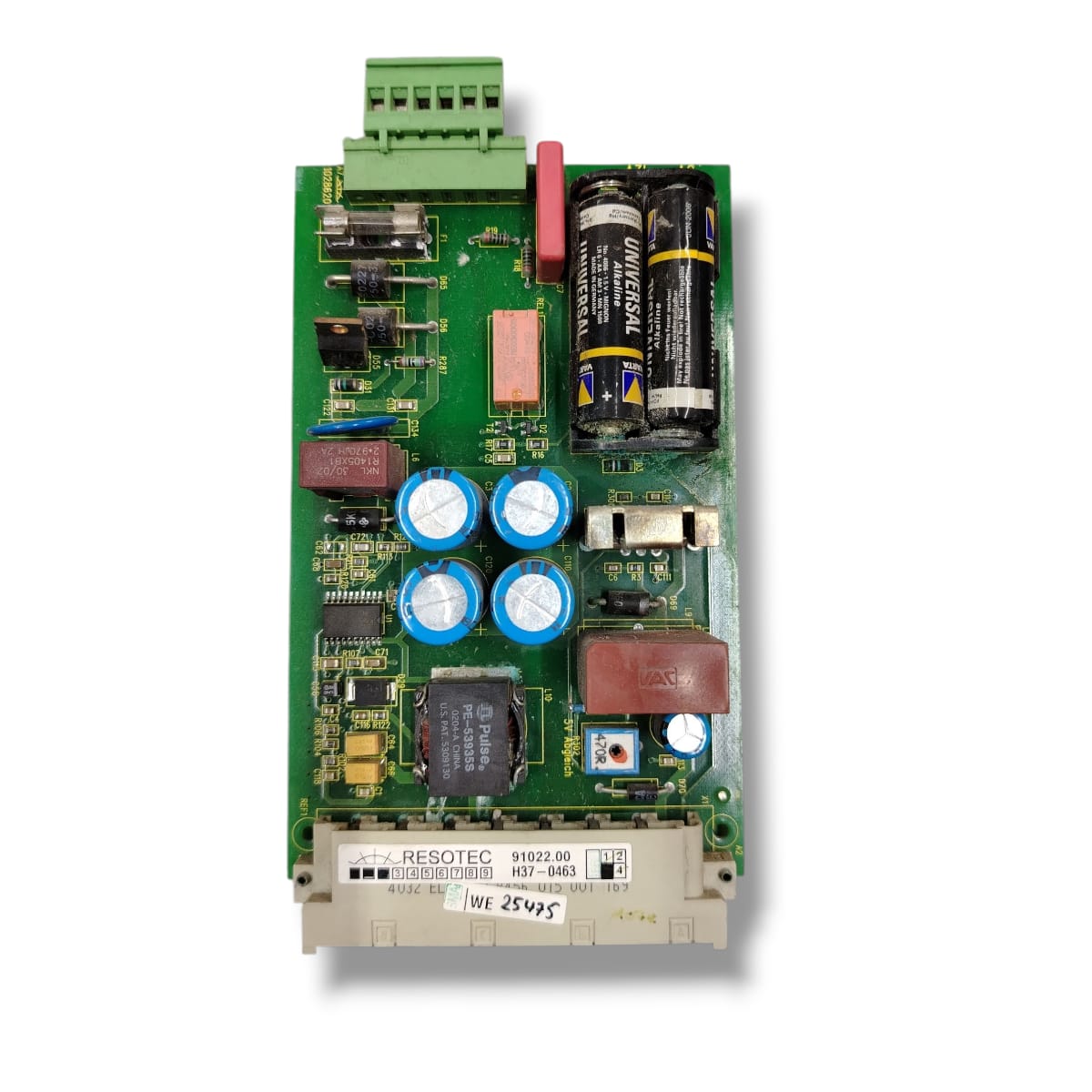

RESOTEC 91022.00 TARJETA DE FUENTE AUXILIAR

RESOTEC 91022.00 TARJETA DE FUENTE AUXILIAR

Su función principal es distribuir y estabilizar tensiones de 5 V DC y 12 V DC, además de ofrecer respaldo temporal mediante baterías internas para mantener la lógica o memoria del sistema durante cortes breves de energía.

El diseño compacto con conectores DIN 41612 y terminal verde de campo sugiere su integración en sistemas Eurocard 3U o 6U, típicos de racks modulares usados por fabricantes como Heidenhain, ABB, Siemens o GM.

Este módulo actúa como fuente reguladora y buffer de respaldo, encargándose de:

Recibir tensión primaria de entrada (24 V DC o ±15 V DC) desde la fuente principal del rack.

Generar tensiones estabilizadas secundarias: +5 V DC y +12 V DC (visible en la serigrafía del PCB).

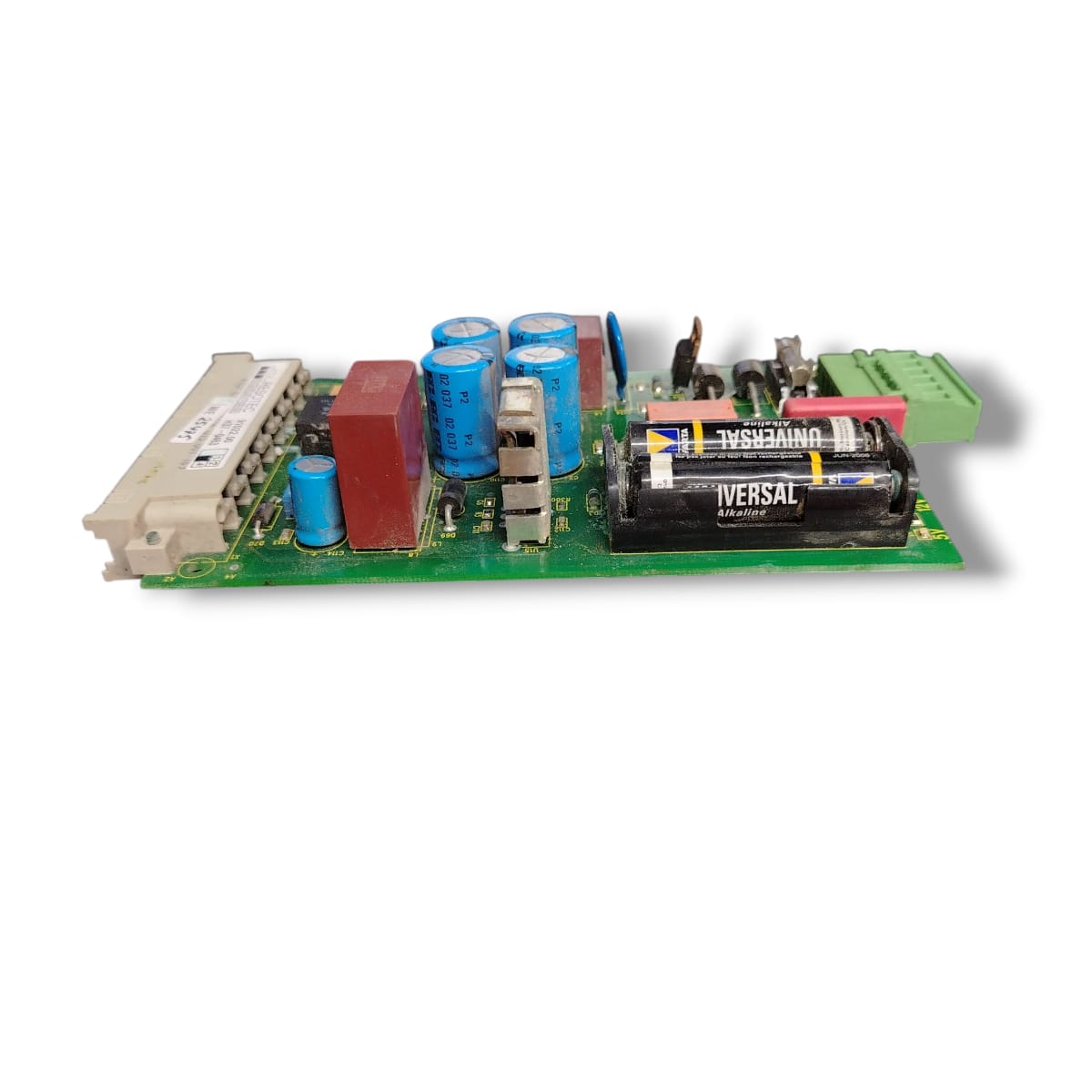

Administrar respaldo con baterías de litio o NiMH (2 celdas visibles tipo AA industriales, 3,6 V nominal cada una).

Filtrar y estabilizar señales mediante capacitores electrolíticos azules de alta frecuencia y filtros EMI.

Conmutar automáticamente entre alimentación principal y respaldo de batería ante fallas de línea.

Baterías: 2 × 3.6 V DC industriales, típicamente Saft LS14500 o Varta 3/V150H (para respaldo lógico).

Capacitores: electrolíticos de 470 µF a 1000 µF / 35 V DC (para filtrado y reserva de energía).

Relé de conmutación: relé Finder 30.22 o equivalente (para transición automática entre fuentes).

Reguladores lineales: etapas LM78xx / LM317 para las salidas de 5 V y 12 V.

Protección: fusibles de vidrio y supresores varistores para sobrecorriente y picos de tensión.

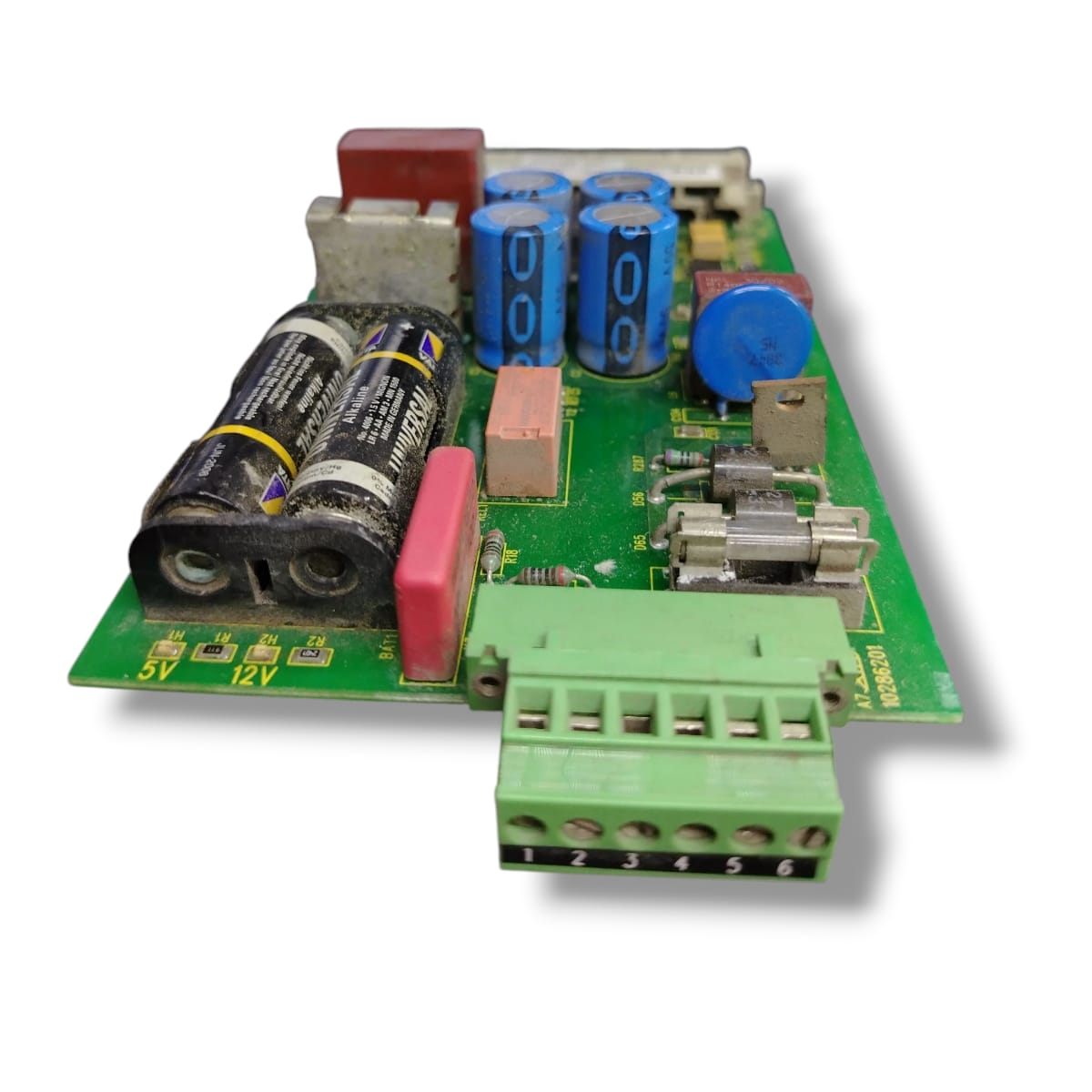

Conector de campo (verde): 6 terminales numerados 1 – 6, destinados a entradas/salidas de energía o señales de control.

Entrada: 24 V DC ± 10 % (tensión del bus principal).

Salidas estabilizadas:

+5 V DC (para lógica digital del sistema).
+12 V DC (para circuitos auxiliares o señales analógicas).

Corriente máxima: ~ 2 A combinados (dependiendo del rack).

Batería de respaldo: autonomía de 30 a 90 minutos para memoria o supervisión (no para carga total).

Rizado de salida: < 50 mV pp a plena carga.

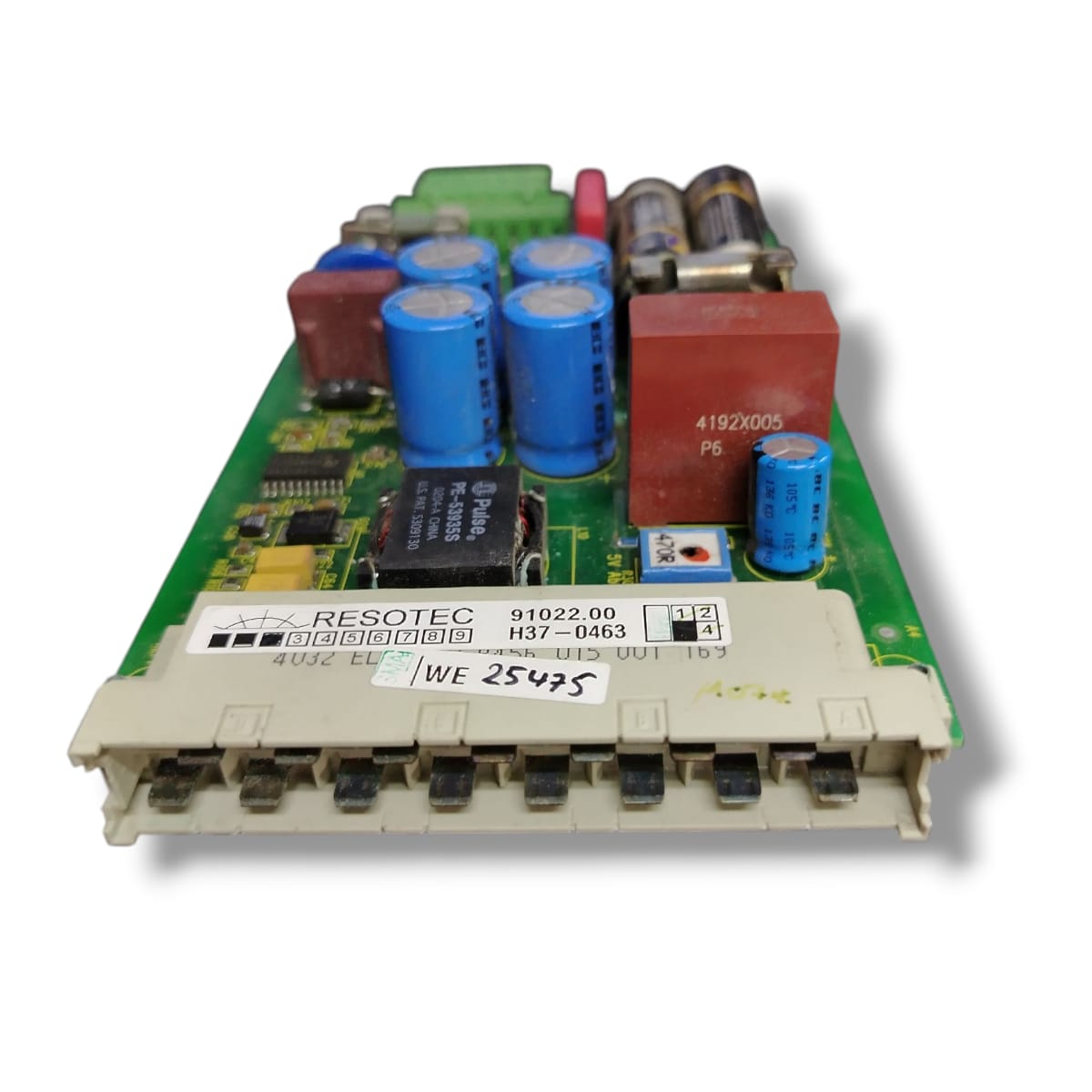

El conector inferior tipo DIN 41612 (32 pines) se inserta en el backplane del sistema Resotec.
El bloque verde de 6 pines permite alimentación auxiliar externa o monitoreo de voltaje.
Está diseñado para operación continua en racks con ventilación natural.

Temperatura: 0 °C a +55 °C

Humedad: máx. 85 % sin condensación

Entorno: industrial protegido (IP20 montado en rack)

Enfriamiento: convección natural

EQUIPO USADO FUNCIONANDO
