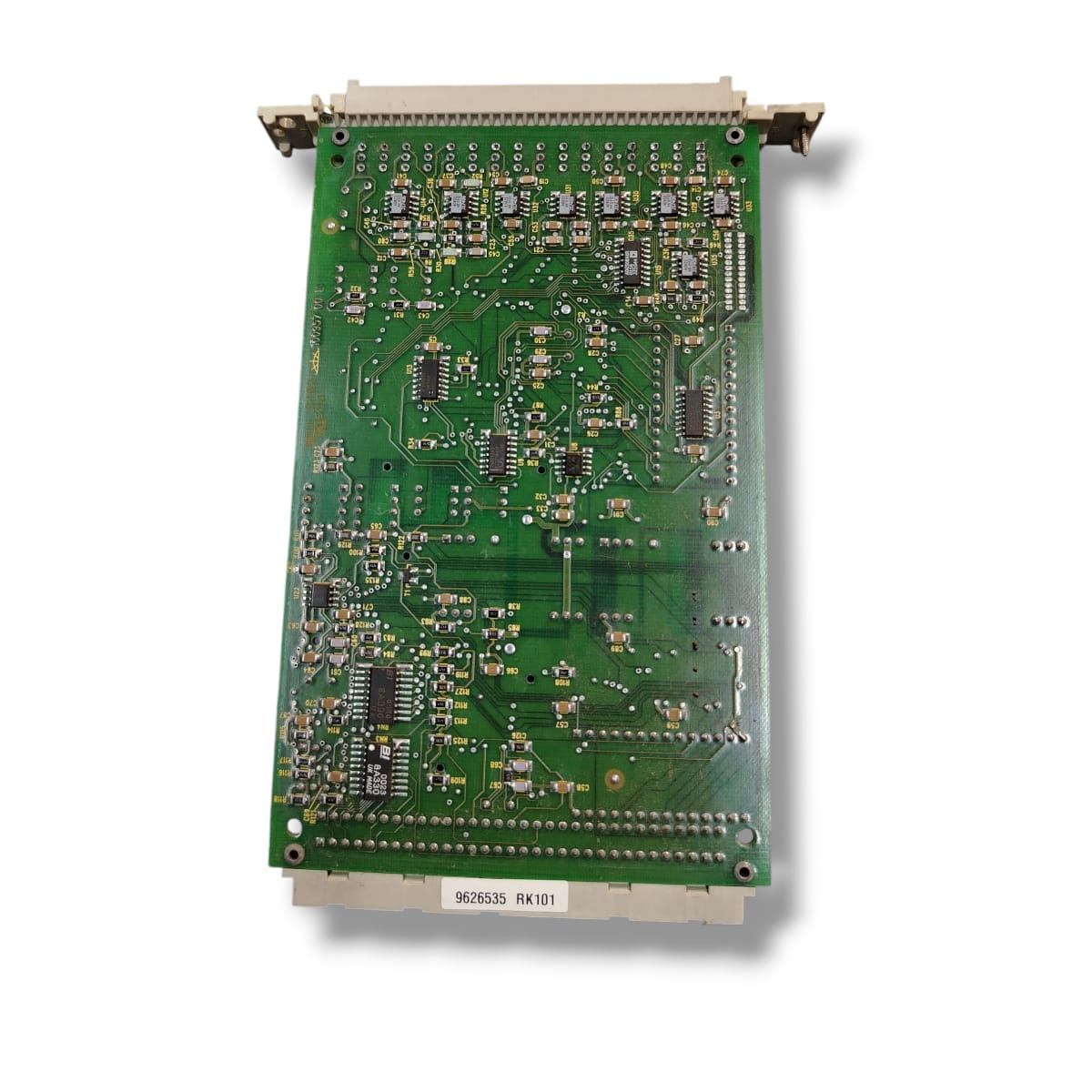

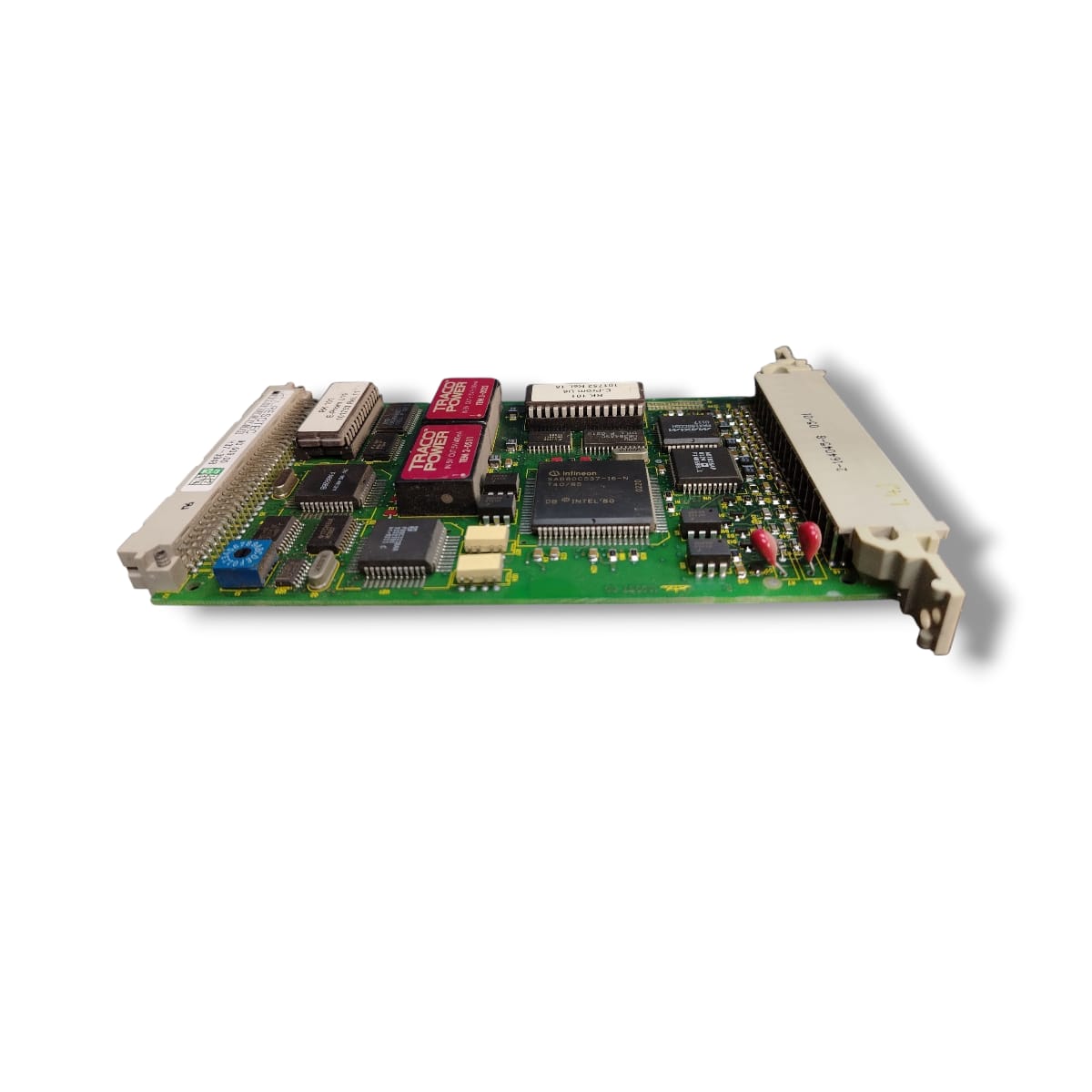

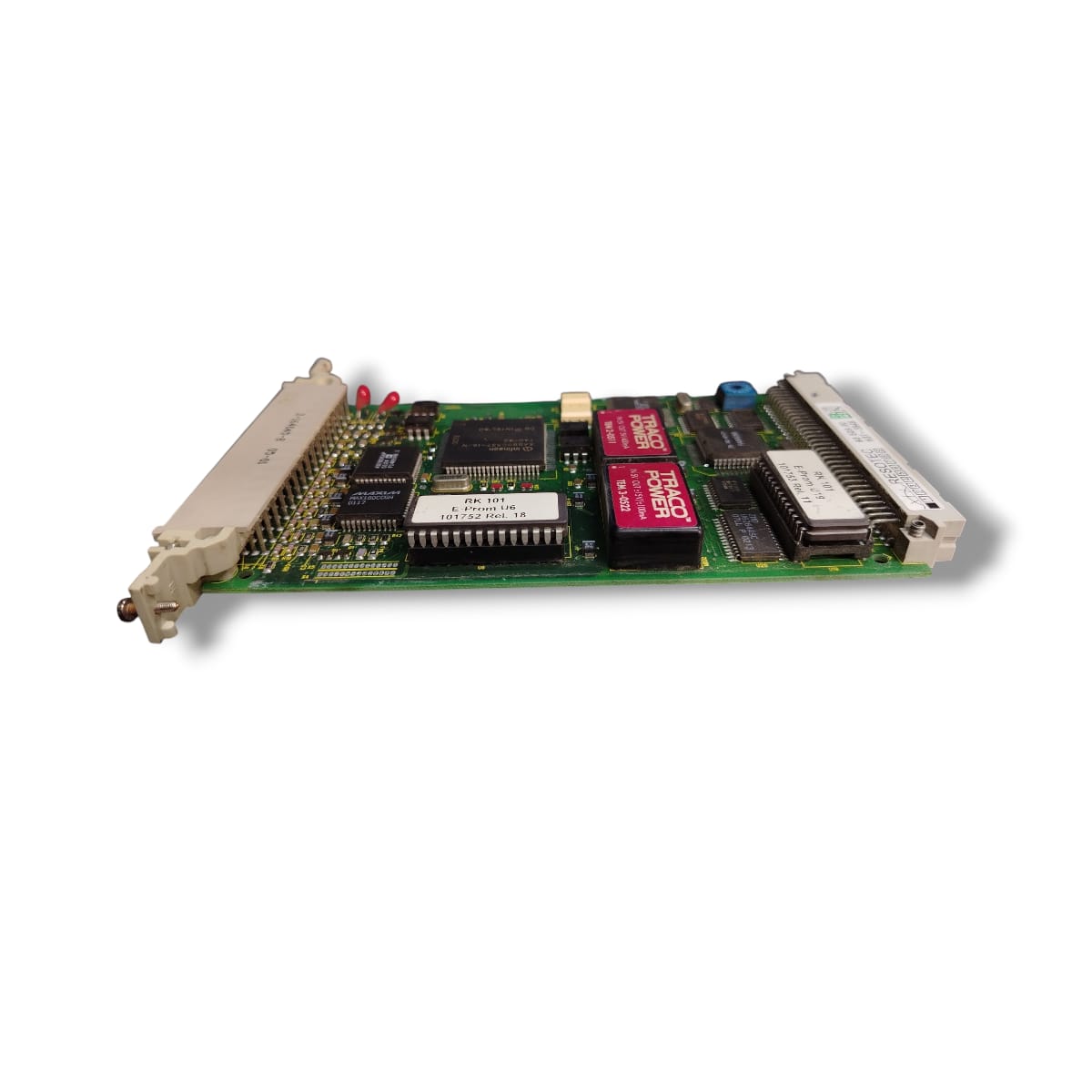

RESOTEC 90 509.00 TARJETA ELECTRONICA DE PROCESAMIENTO DIGITAL

RESOTEC 90 509.00 TARJETA ELECTRONICA DE PROCESAMIENTO DIGITAL

Microprocesador principal: familia TMS (16-bit microcontroller) de Texas Instruments ejecuta las rutinas principales del sistema.

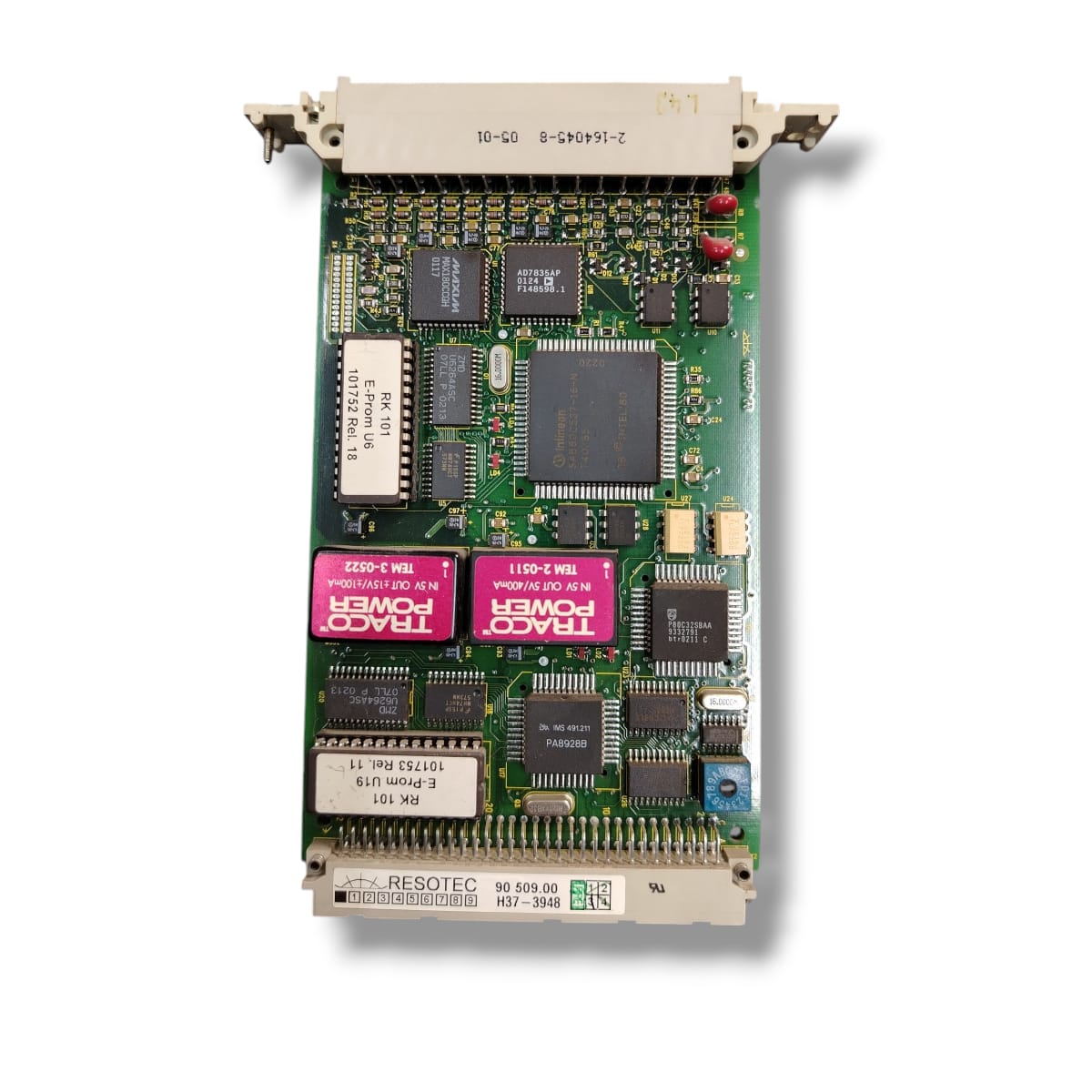

Memoria EPROM: chips EPROM 27128/27256 (usualmente 16–32 KB) que almacenan el firmware o programa base (“E-Prom U19/U20”).

Memoria RAM: SRAM para variables temporales del proceso y buffers de comunicación.

Módulos TAECO Power: convertidores DC-DC de precisión (modelos TEM 2-05T1 y TEM 3-05T2) para generar tensiones locales ±5 V y ±12 V.

Controlador de bus: circuitos PAL y lógica de sincronización (visible en zona inferior) para manejo del bus del rack Resotec.

Puertos de comunicación: implementados vía chips UART/RS-485 y buffers de línea para interfaz con módulos externos.

Alimentación: +5 V DC desde el backplane principal.

Consumo estimado: entre 0.8 y 1.2 A (según población de chips y uso de buses).

Reloj de sistema: cristal de 10 a 20 MHz, dependiendo de la revisión de hardware.

Bus de datos: 16 bits con arquitectura multiplexada para entradas y salidas del sistema.

Memoria EEPROM configurable: almacena datos de parámetros de campo y  calibraciones persistentes.

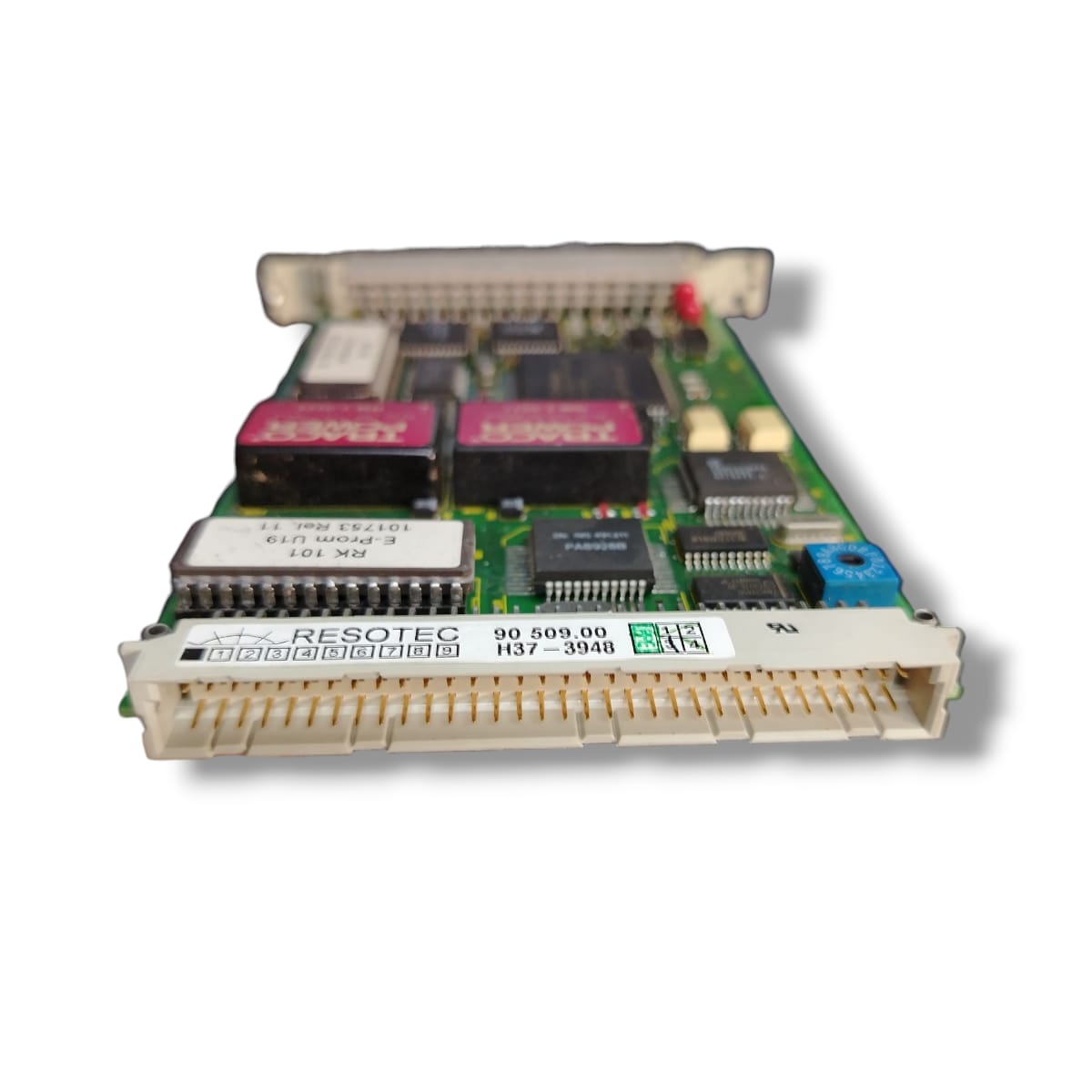

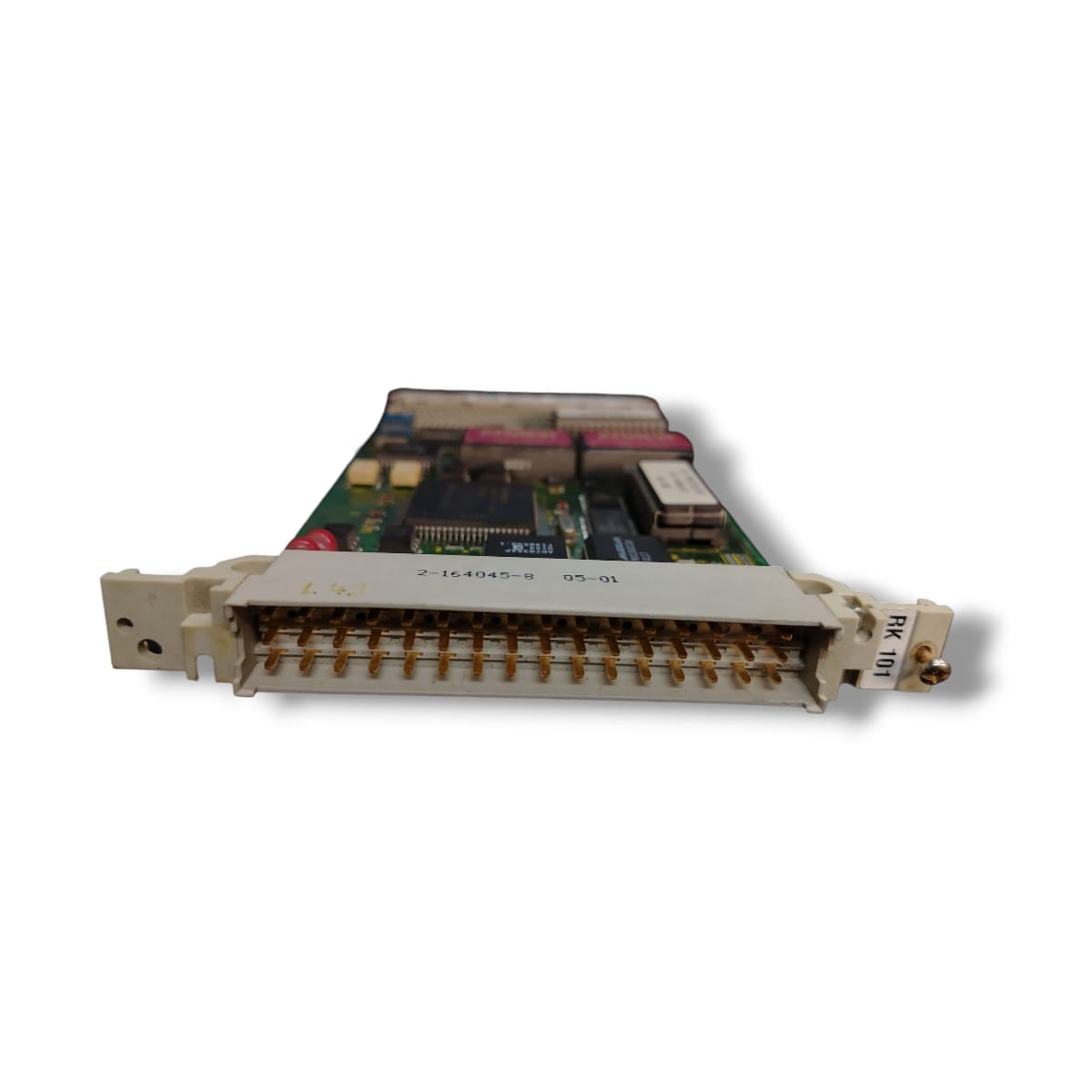

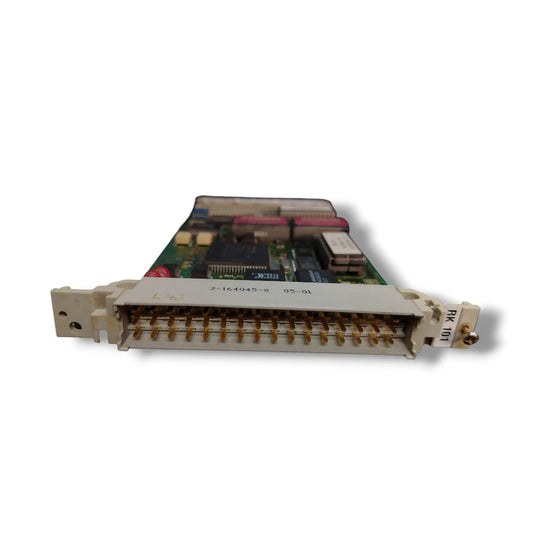

Conexión trasera por conector DIN 41612 C64.

Diseñada para insertarse en rack Resotec con guía de expulsión superior y bloqueo mecánico.

Compatible con otros módulos Resotec como:
90115.xx (entradas digitales)
91126.xx (salidas digitales)
91022.xx (fuente de alimentación)
90202.xx (módulos de comunicación y diagnóstico).

Temperatura de operación: 0 a 55 °C.

Humedad máxima: 85 % sin condensación.

Protección: IP20 (una vez instalada en el rack).

Enfriamiento: por convección natural.

EQUIPO USADO FUNCIONANDO
