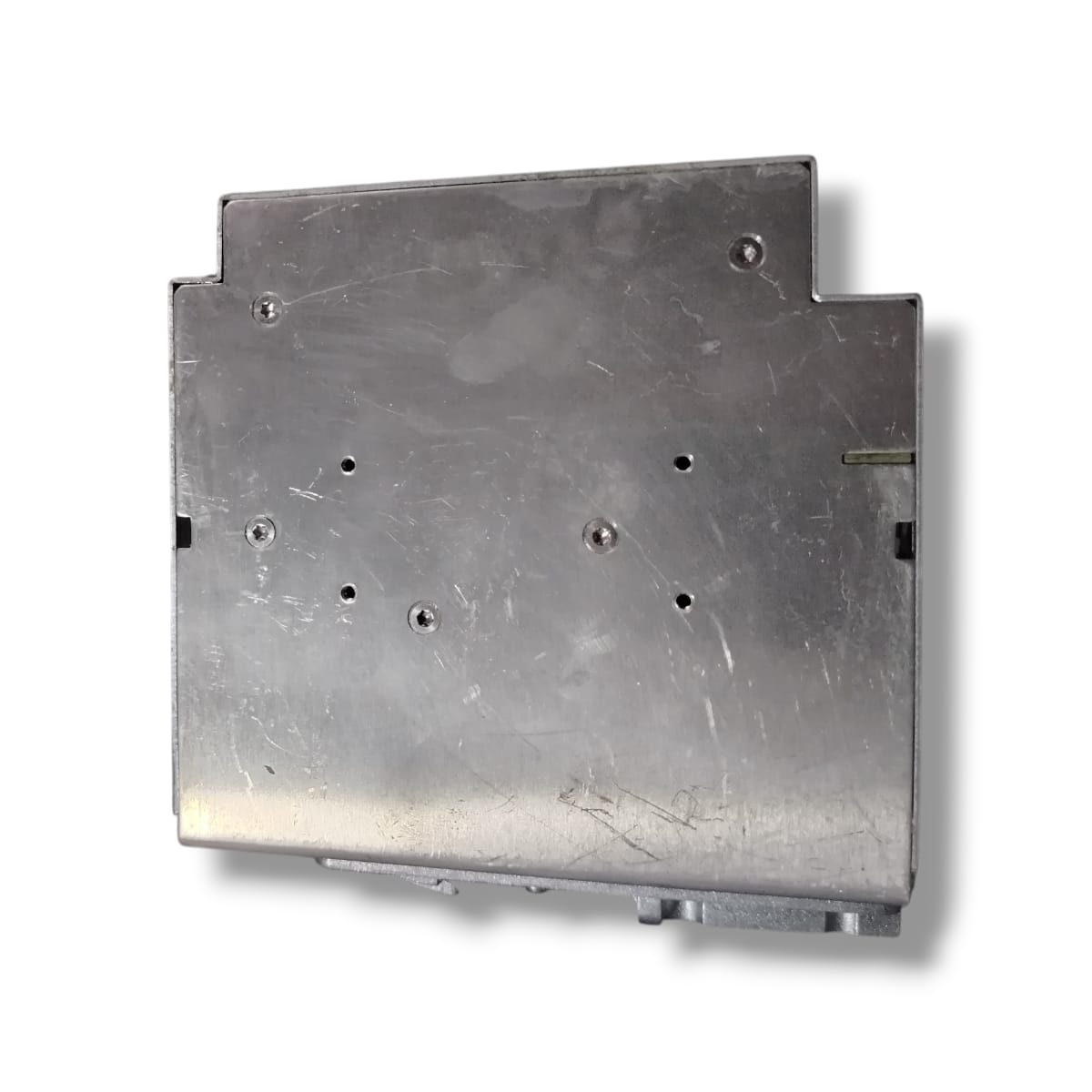

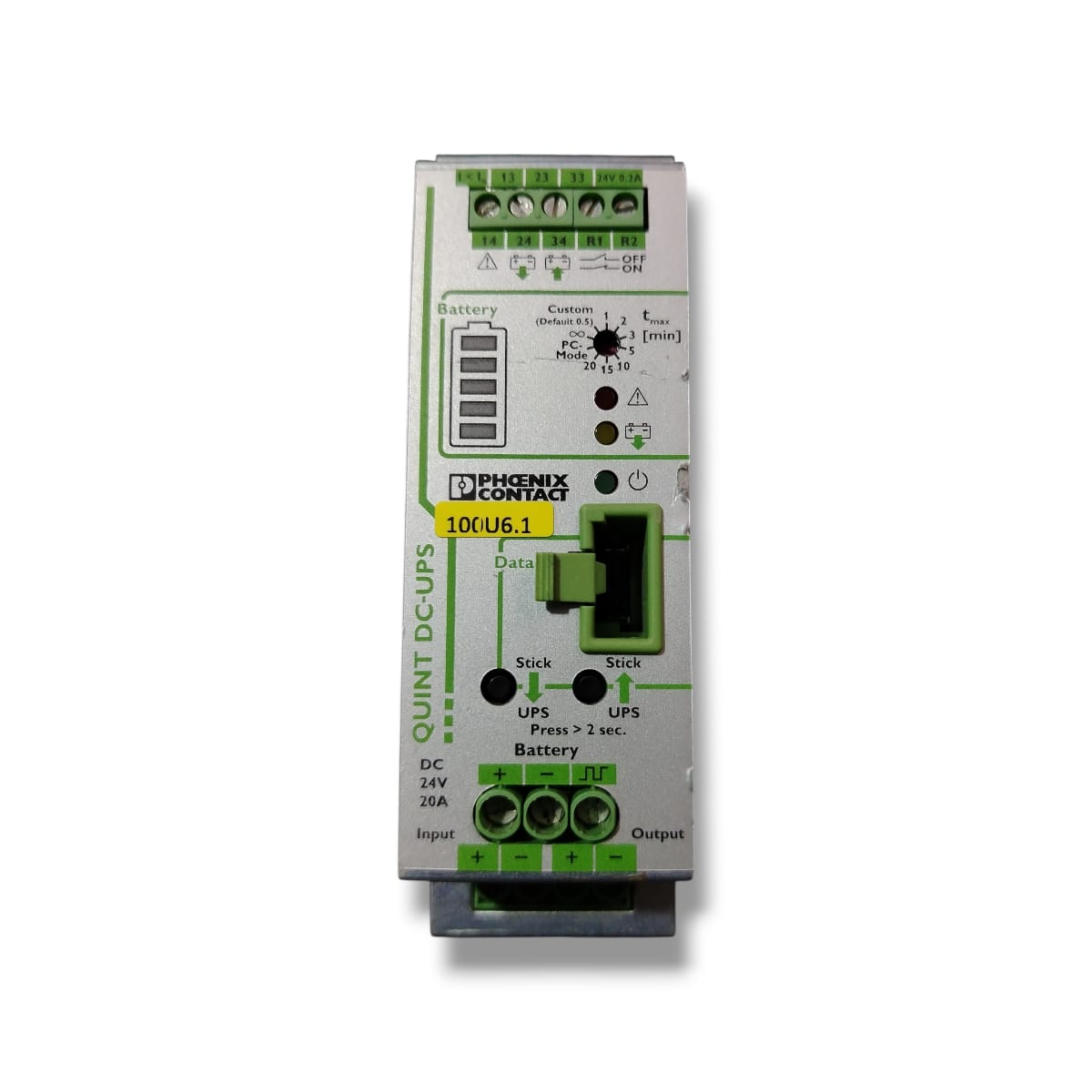

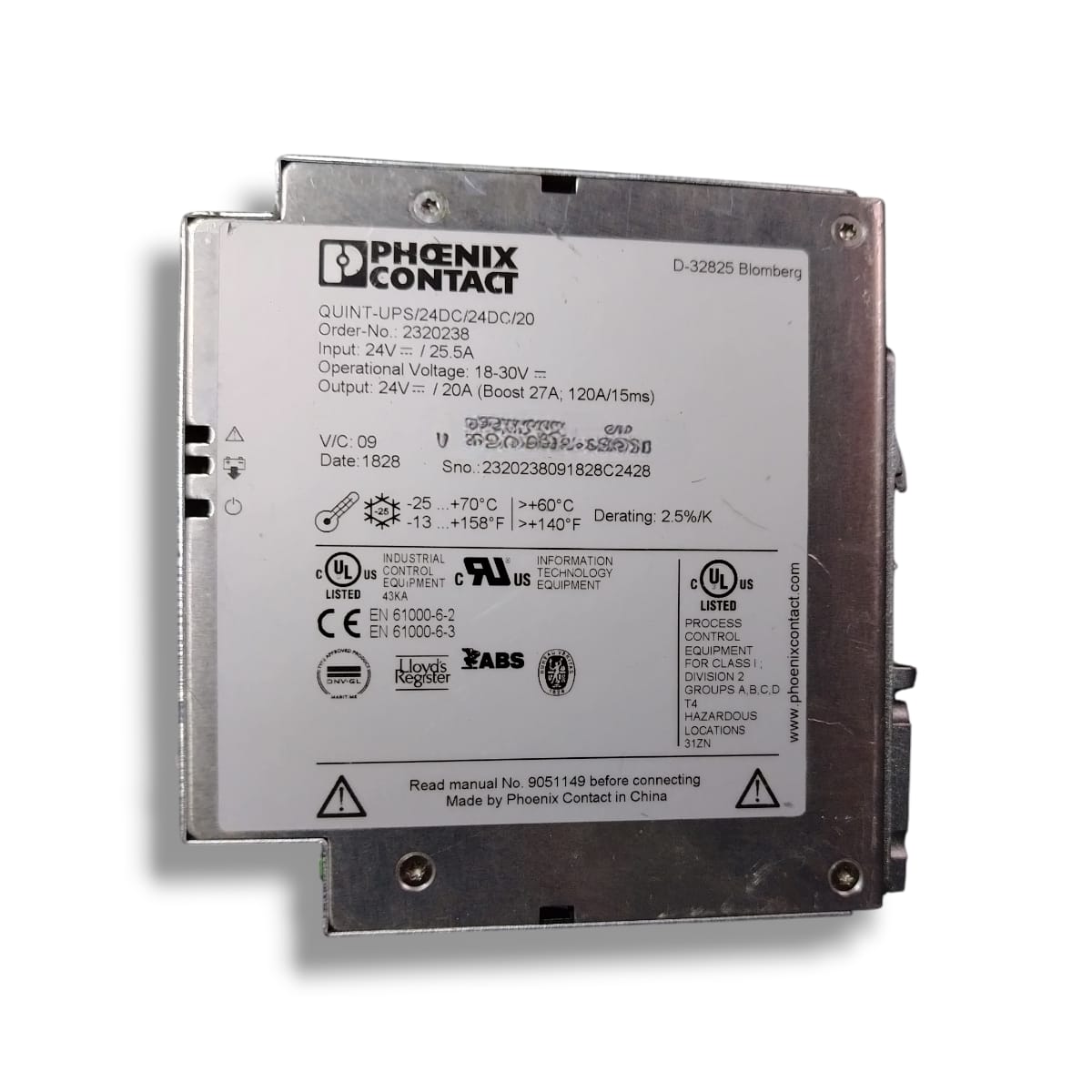

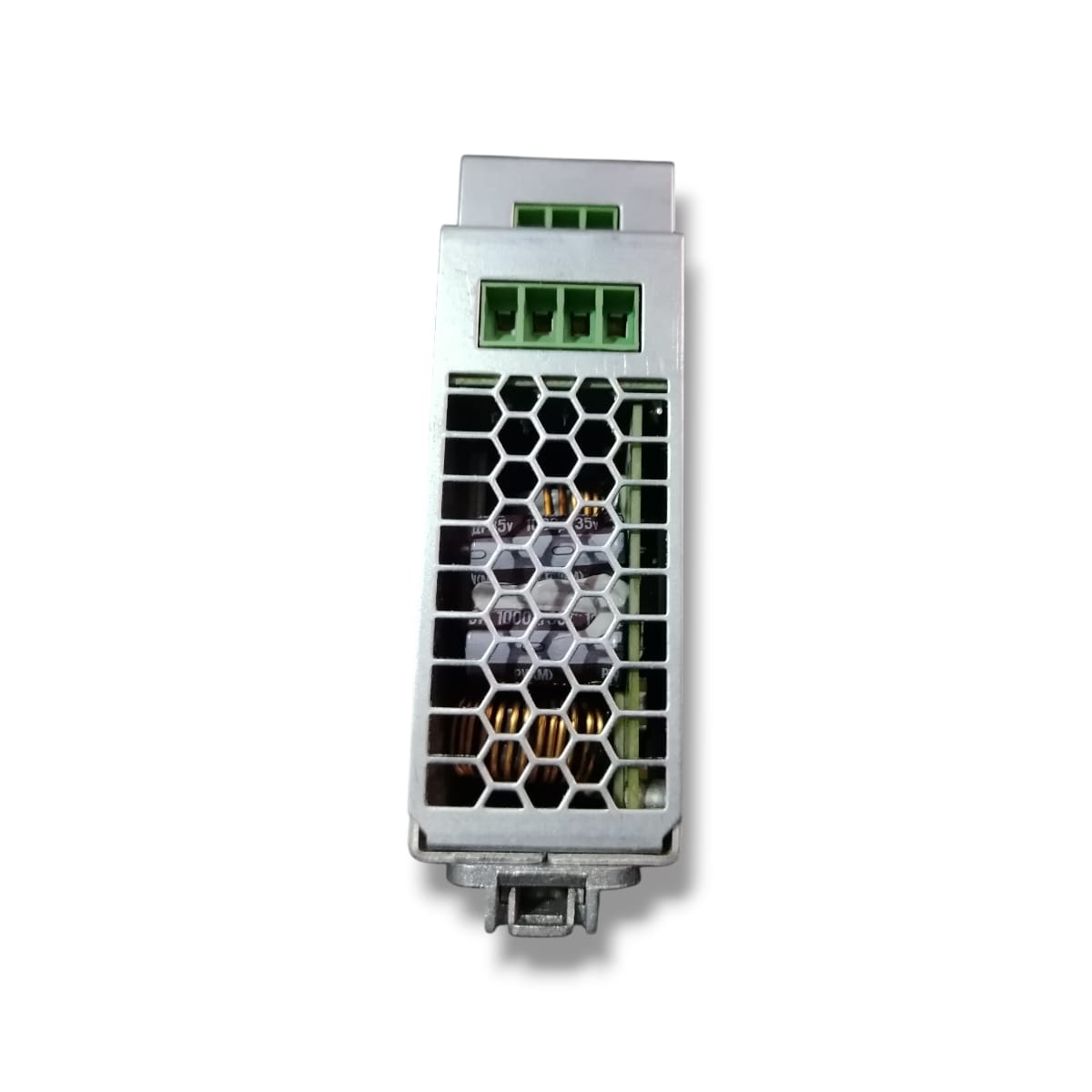

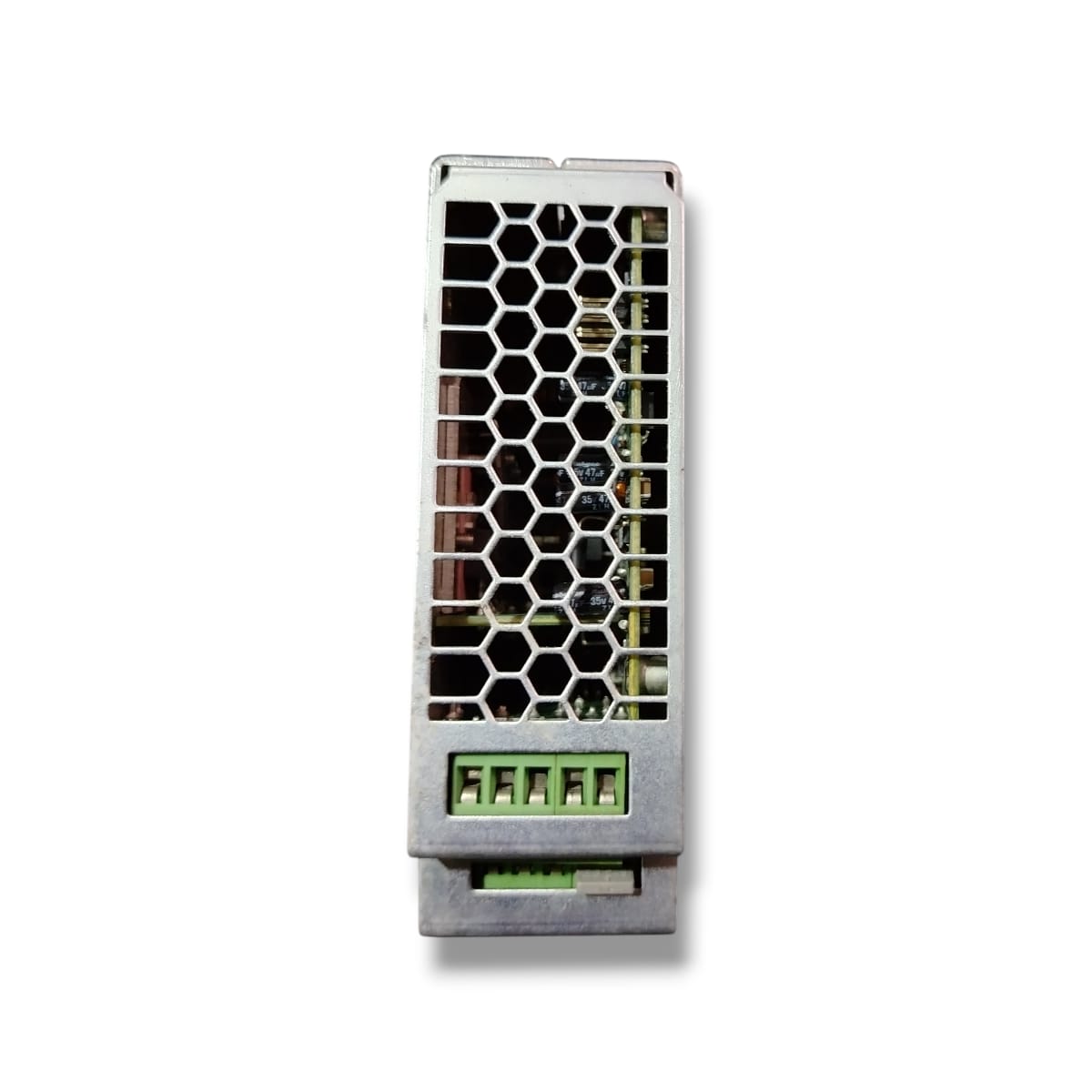

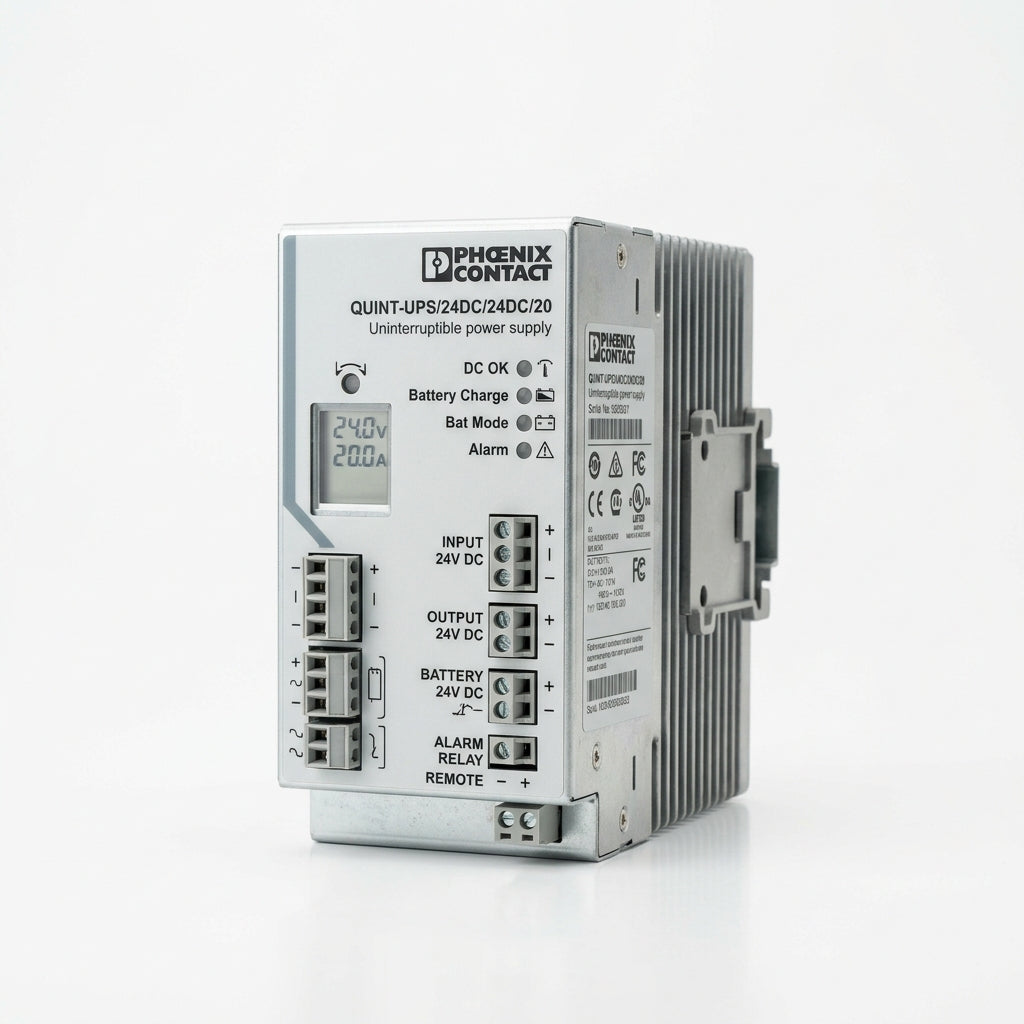

PHOENIX CONTACT QUINT-UPS/24DC/24DC/20 FUENTE DE ALIMENTACIÓN

PHOENIX CONTACT  QUINT-UPS/24DC/24DC/20 FUENTE DE ALIMENTACIÓN

Voltaje de entrada nominal: 24 V DC

Rango de tensión de entrada: 18 V DC … 30 V DC.

Protección contra polaridad inversa: sí.

Umbral de conmutación a modo batería (“backup threshold”): ≈ 22 V DC.

Consumo típico cuando hay carga nominal (entrada = salida): ~ 20.1 A.

Consumo máximo (con Boost + carga/ batería): hasta ~ 31.4 A.

Consumo sin carga (idle): ~ 50 mA.

Voltaje nominal de salida: 24 V DC.

Corriente nominal de salida: 20 A.

Reserva “Power Boost” (salida aumentada para arranque de cargas difíciles): hasta ≈ 25 A (algunas variantes mencionan 1.5× corriente nominal) para ciertos lapsos.

Boost dinámico por corto tiempo: posibilidad de picos superiores para arranque cargas especialmente demandantes.

Capacidad de carga de batería externa: compatible con baterías de diferentes capacidades (según módulo externo, típicamente en rango desde unos pocos Ah hasta > 100 Ah, dependiendo del uso).

Tecnología “IQ” de gestión inteligente de batería — detección automática de batería, reemplazo sin herramientas (hot-swap), monitoreo de estado de la batería (charge / health), carga rápida.

Señalización y salidas de estado: salidas de contacto / relé (Alarm, DC OK, Bat-Mode, SOC, etc.) para integración en sistemas de control/automatización.

Protección: protección contra polaridad inversa, protección electrónica contra sobrecorriente en salida.

Arranque confiable de cargas difíciles / inductivas gracias al “Power Boost” y buffer de batería — ideal para PLCs, actuadores, válvulas, cargas críticas.

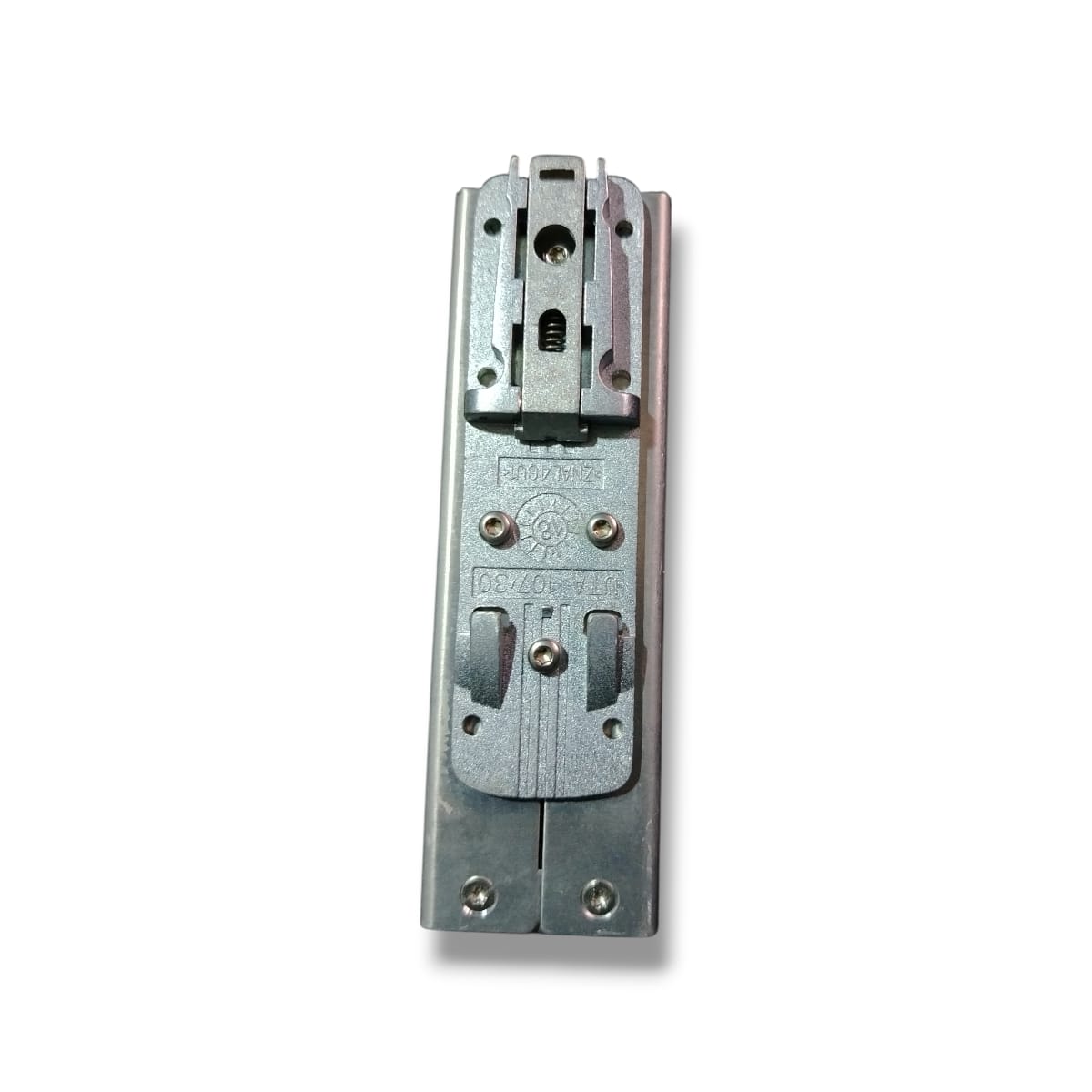

Montaje sobre riel DIN (EN 60715), instalación en posición horizontal.

Diseño pensado para uso en armarios de control, tableros eléctricos, entornos industriales.

Consumo nominal (entrada = salida): ~ 20.1 A → 24 V DC. Consumo máximo con modo Boost + carga: ~ 31.4 A.

Potencia nominal de salida: ~ 480 W (24 V × 20 A) en condiciones normales.

EQUIPO USADO FUNCIONANDO
