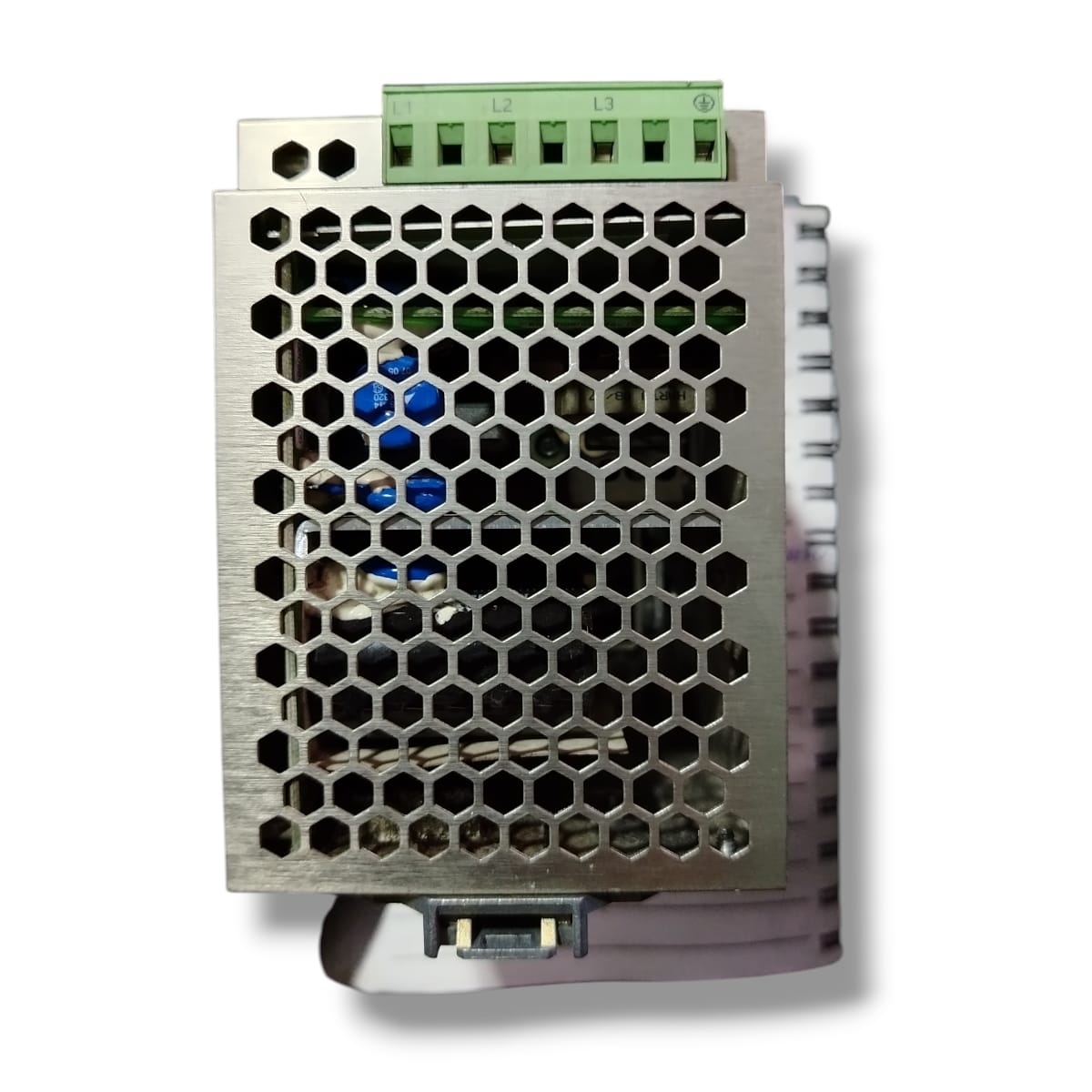

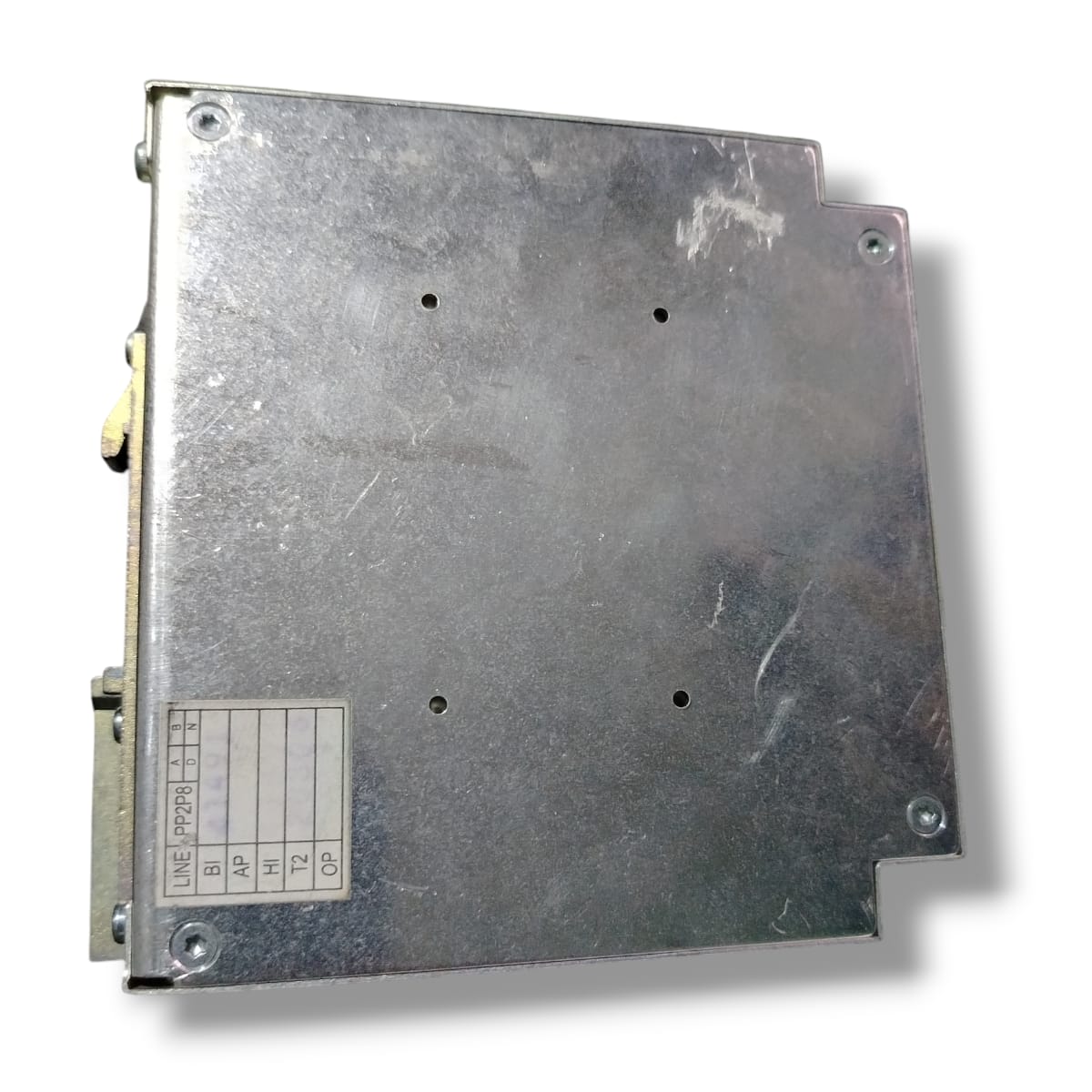

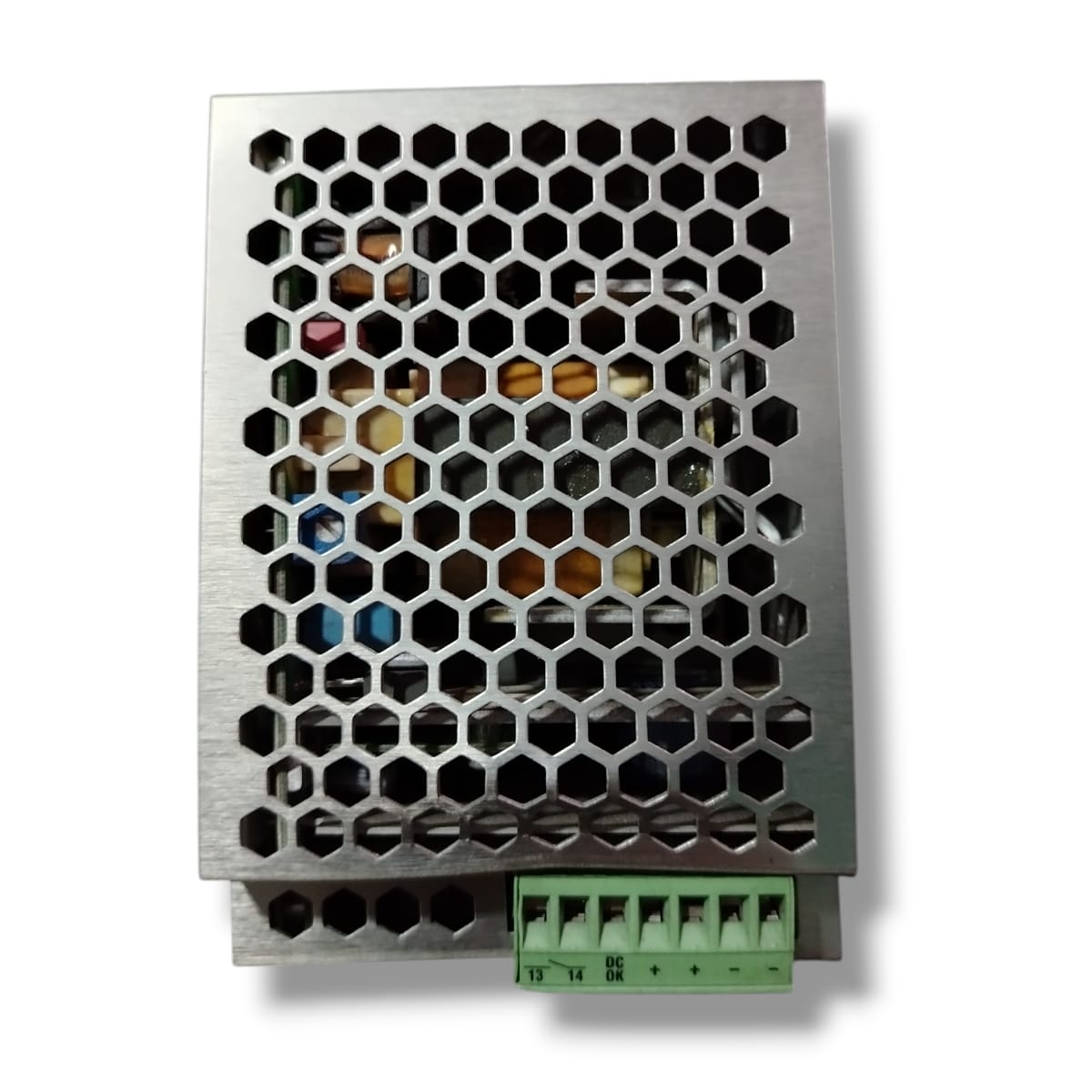

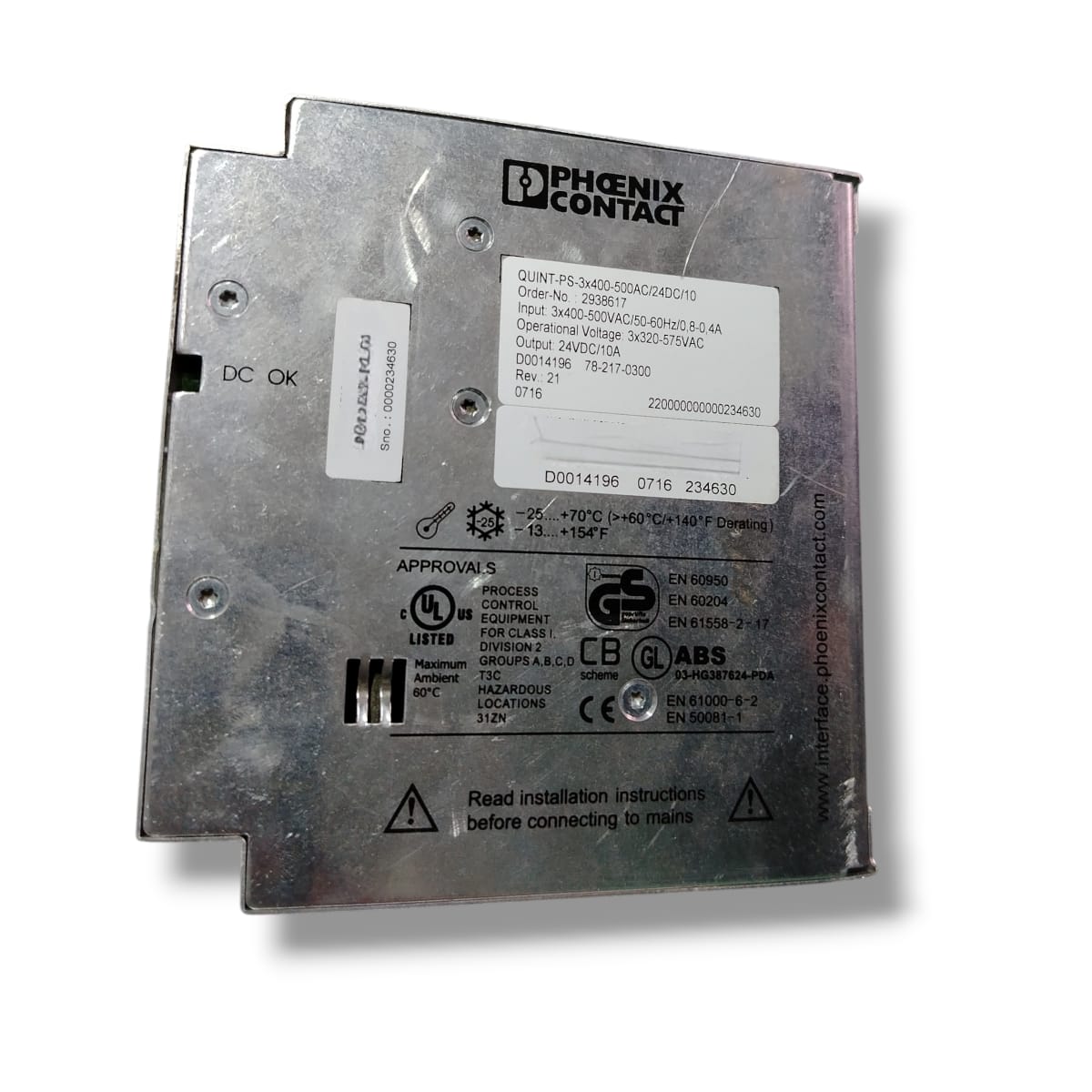

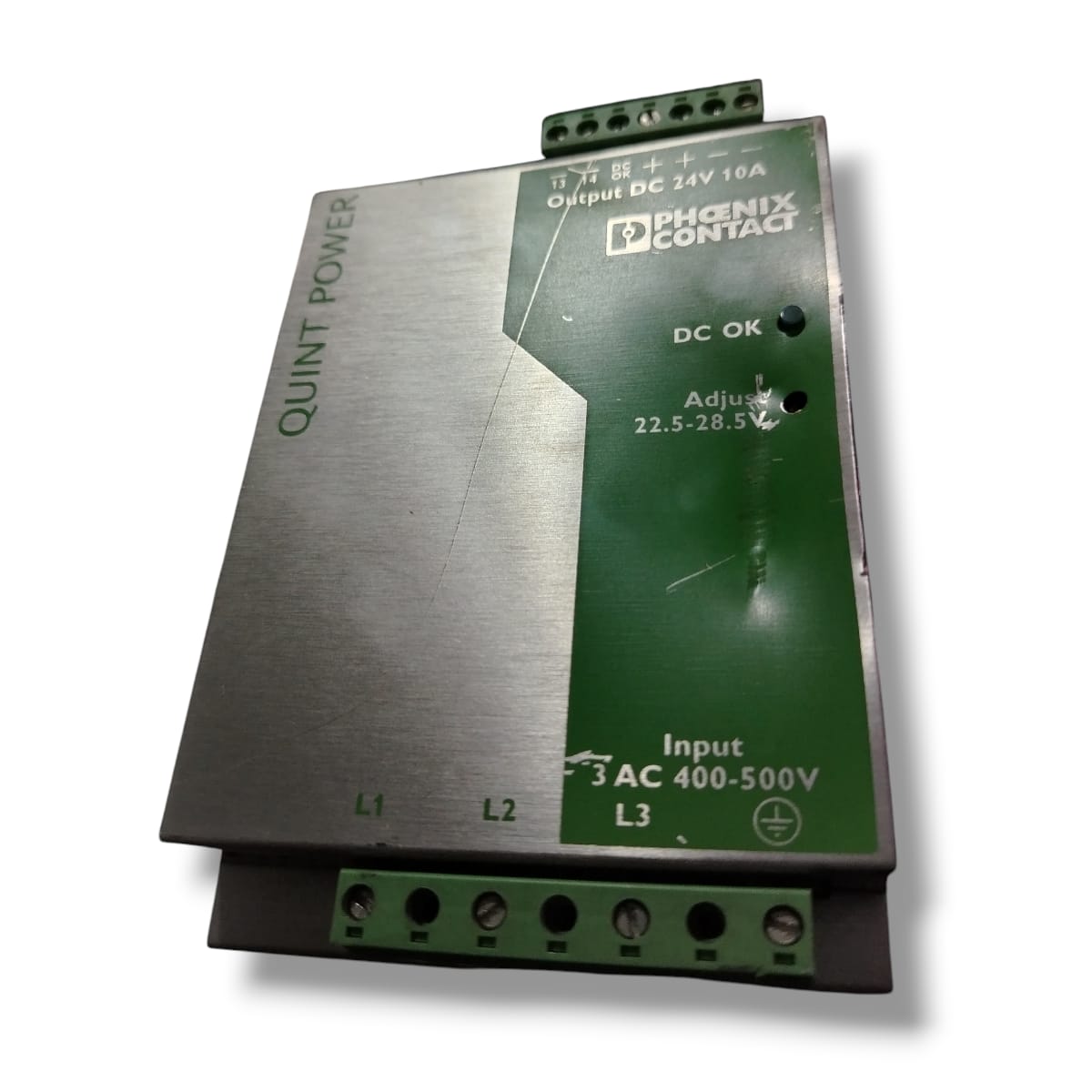

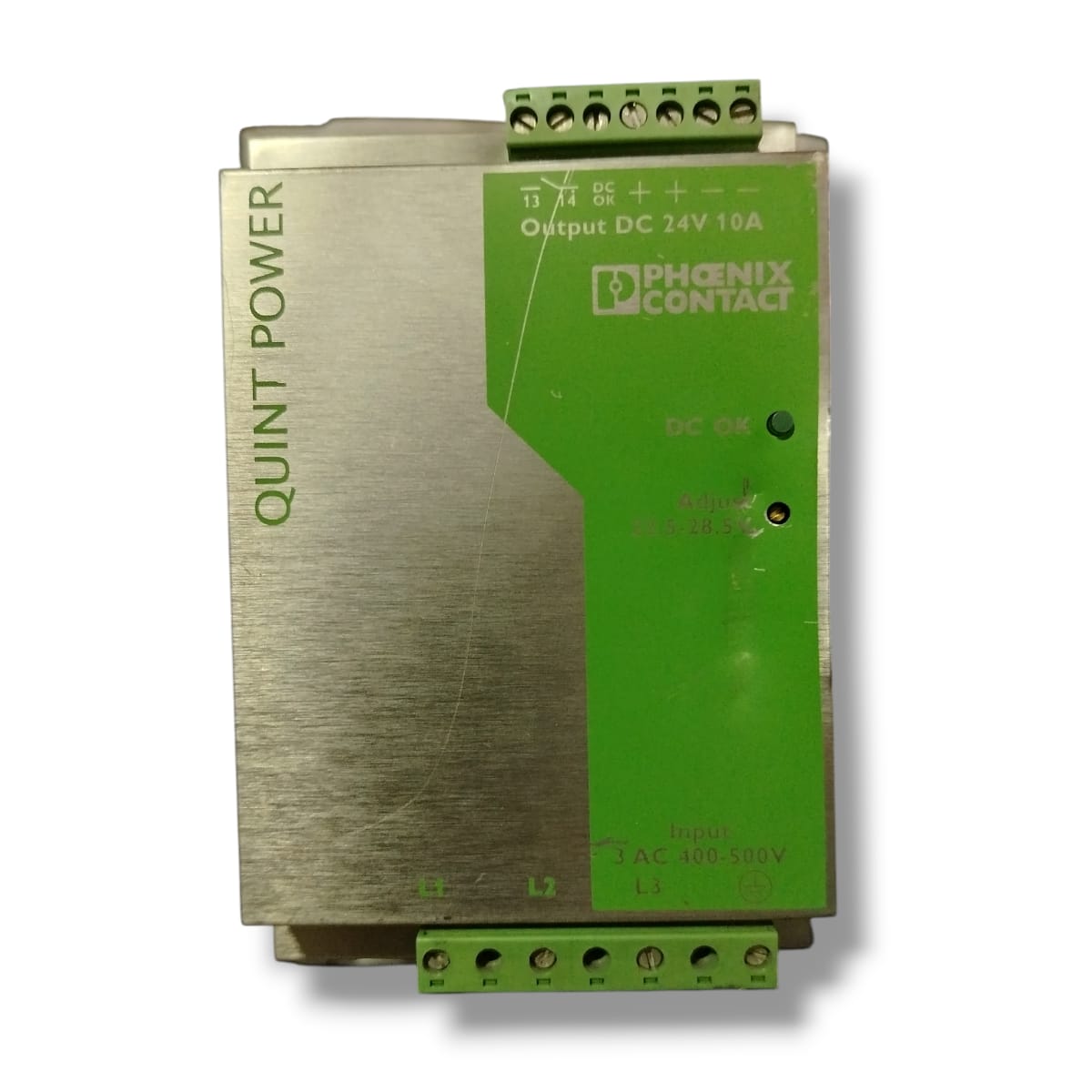

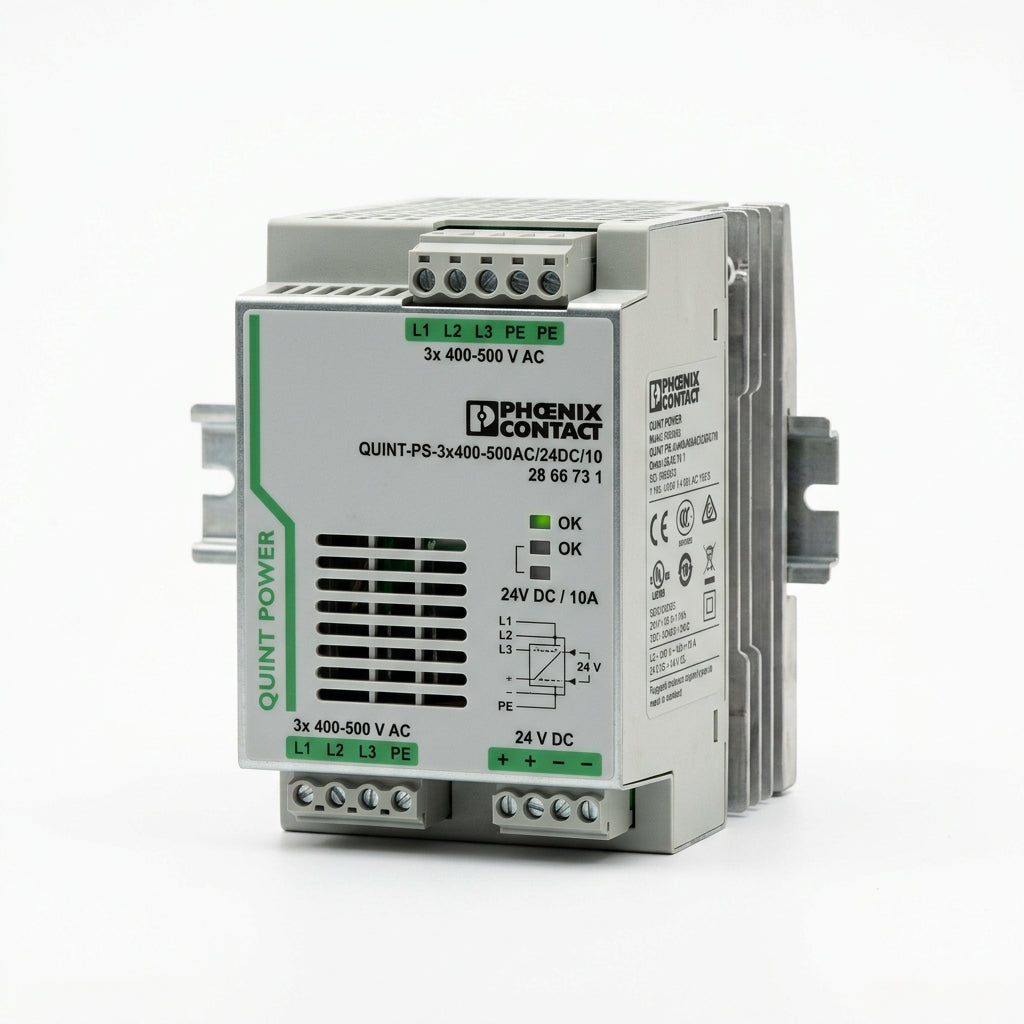

PHOENIX CONTACT QUINT-PS-3x400-500AC/24DC/10 FUENTE DE ALIMENTACIÓN

PHOENIX CONTACT  QUINT-PS-3x400-500AC/24DC/10 FUENTE DE ALIMENTACIÓN

Voltaje nominal de entrada AC: 3 × 400–500 V AC.

Rango operativo de entrada AC: desde 3 × 320 V AC hasta 575 V AC.

Alternativamente acepta entrada DC: 450 V DC … 800 V DC.

Frecuencia de red (AC): 45 Hz … 65 Hz.

Consumo de entrada típico: ~ 3 × 0.63 A (a 400 V AC) / ~ 3 × 0.57 A (a 480 V AC).

Fusible interno de entrada: 5 A (slow-blow) según documentación

Protección de entrada: varistor + protección de sobretensiones/transitorios.

Tiempo de buffer de red (mains-buffering) en fallo de fase: > 40 ms (a 400 V AC o 480 V AC)

Voltaje nominal de salida: 24 V DC ± 1 %.

Rango ajustable de salida: 22.5 V … 28.5 V.

Corriente nominal de salida: 10 A (hasta +60 °C ambiente).

Modo “Power Boost”: hasta 15 A para carga de arranque o picos de corriente.

Potencia nominal de salida: 240 W.

Regulación de carga/variaciones:

De carga estática (10 %…90 %): desviación < 1 %

De carga dinámica (10 %…90 %): desviación < 2 %

Por variación de entrada ±10 %: desviación < 0.1 %

Ripple / ruido residual de salida: < 20 mV_pp bajo condiciones nominales.

Tiempo de subida (rise time): < 2 ms (del 10 % al 90 % del voltaje de salida).

Conexión en paralelo o en serie: permitido para redundancia o aumento de capacidad.

Dimensiones: 85 mm (ancho) × 130 mm (alto) × 125 mm (profundidad).

Grado de protección: IP20.

Temperatura de operación: –25 °C … 70 °C (con derating a partir de 60 °C: reducción de potencia de 2.5 %/K).

Temperatura de almacenamiento/transporte: –40 °C … 85 °C.

Humedad operativa máxima: ≤ 95 % (a 25 °C, sin condensación).

Aislamiento eléctrico entrada/salida: 4 kV AC (test de tipo), rutina 2 kV AC.

Clase de protección: I (requiere conexión a PE).

EQUIPO USADO FUNCIONANDO
