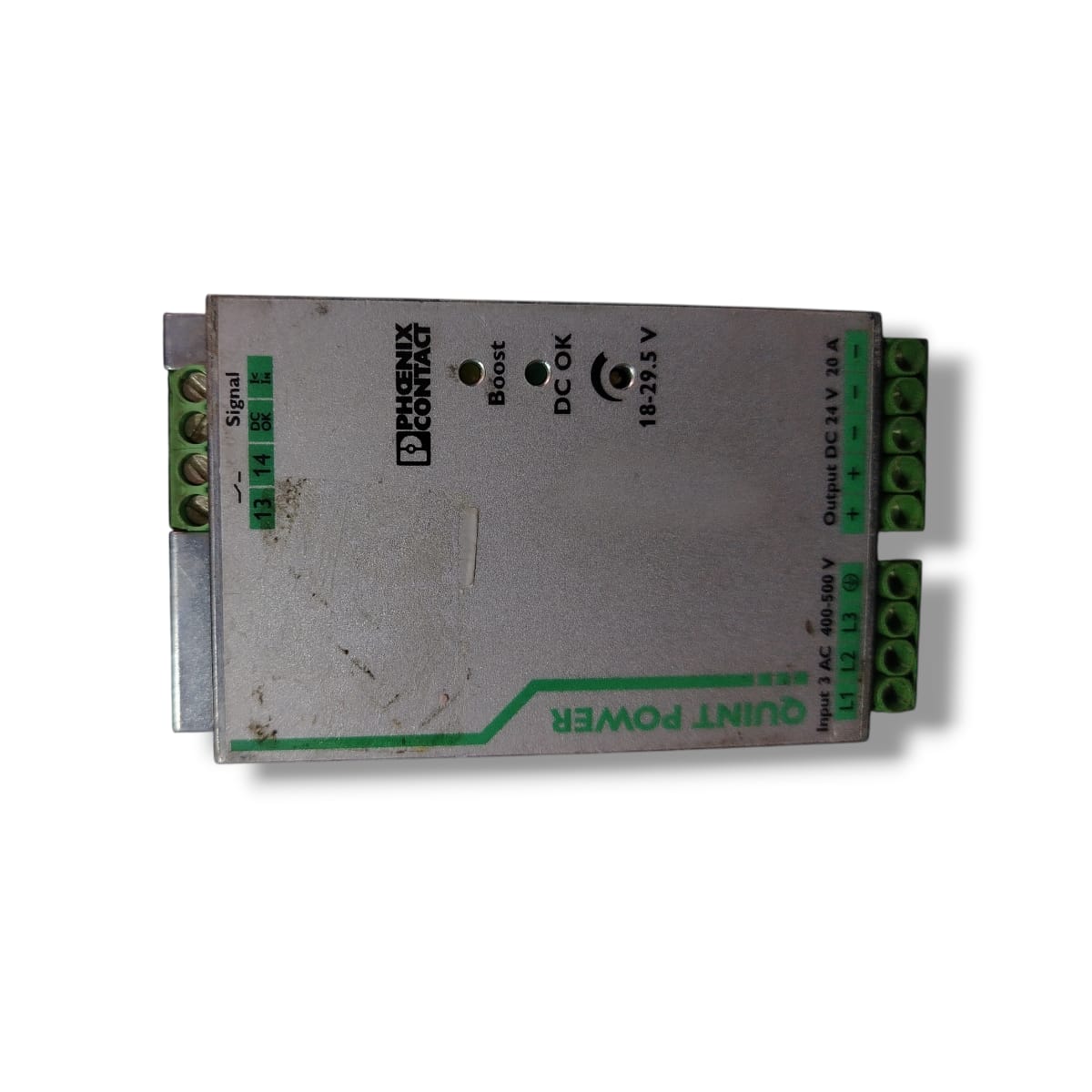

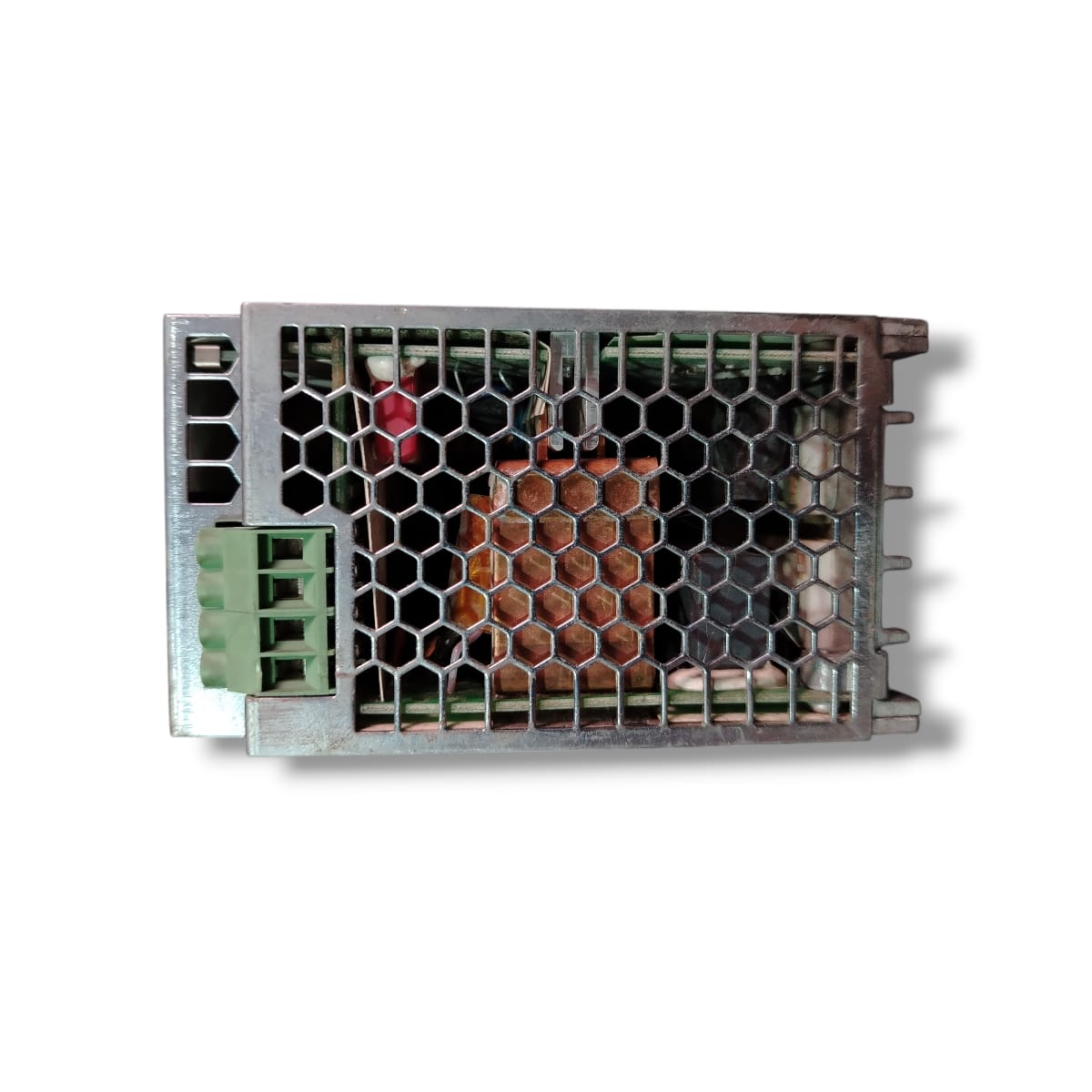

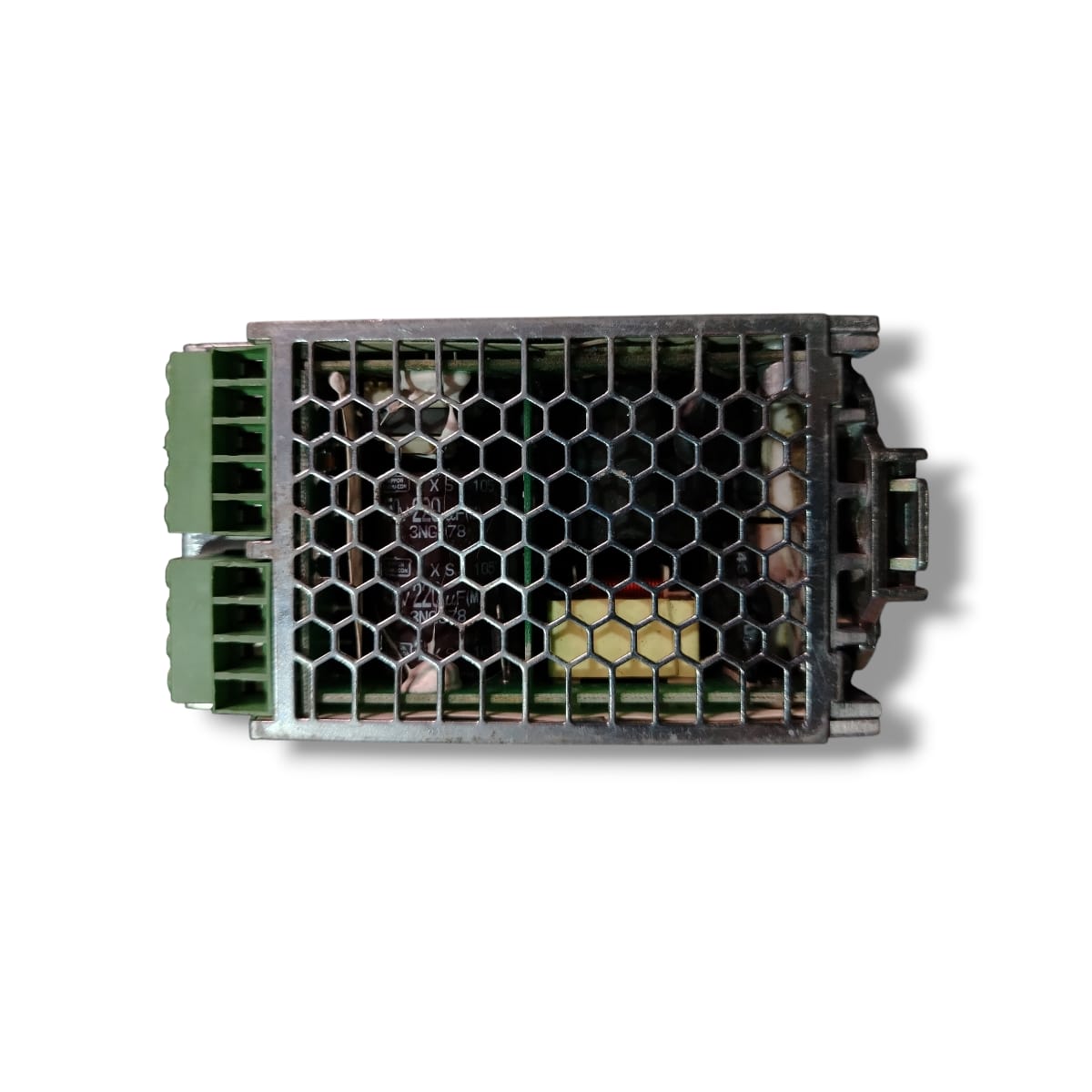

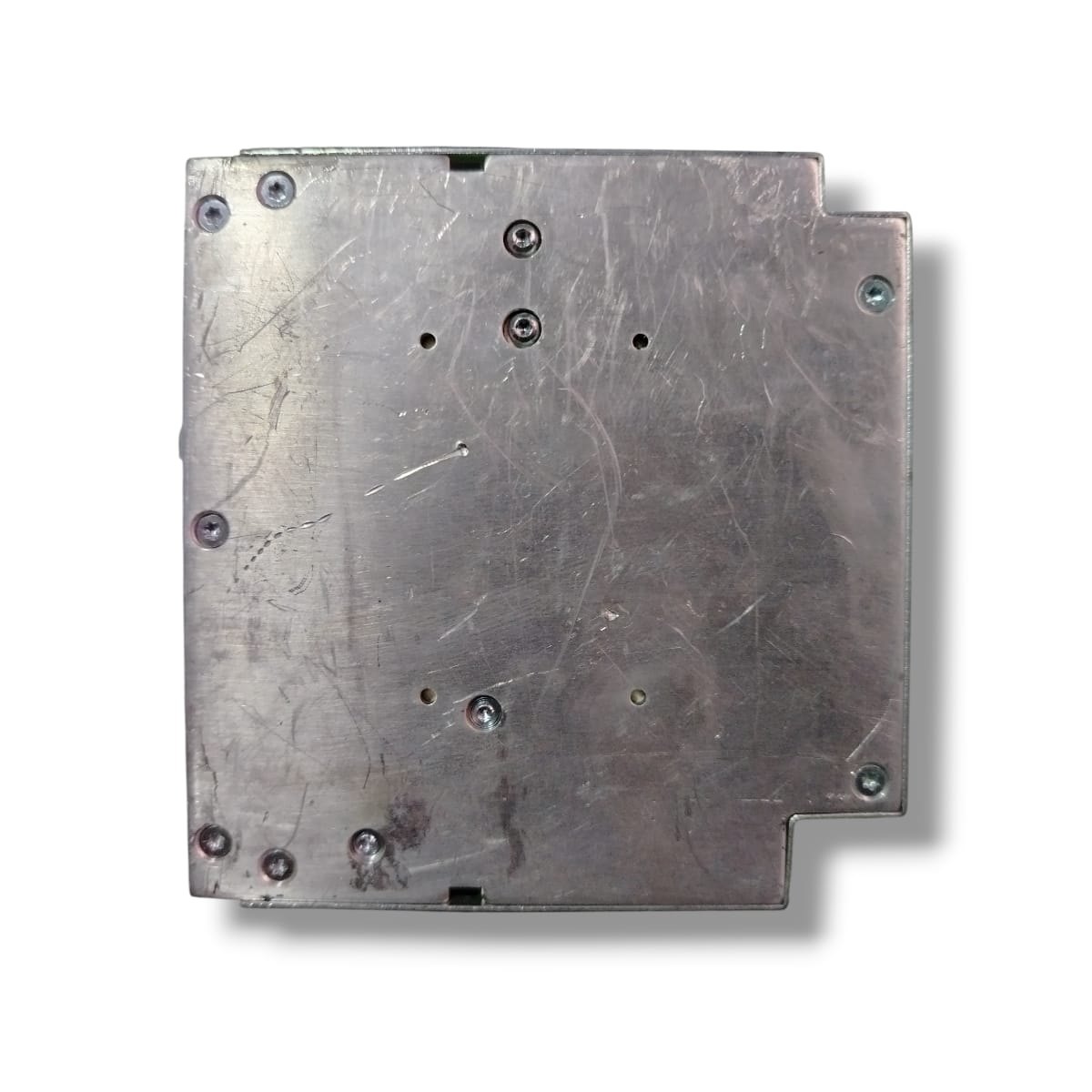

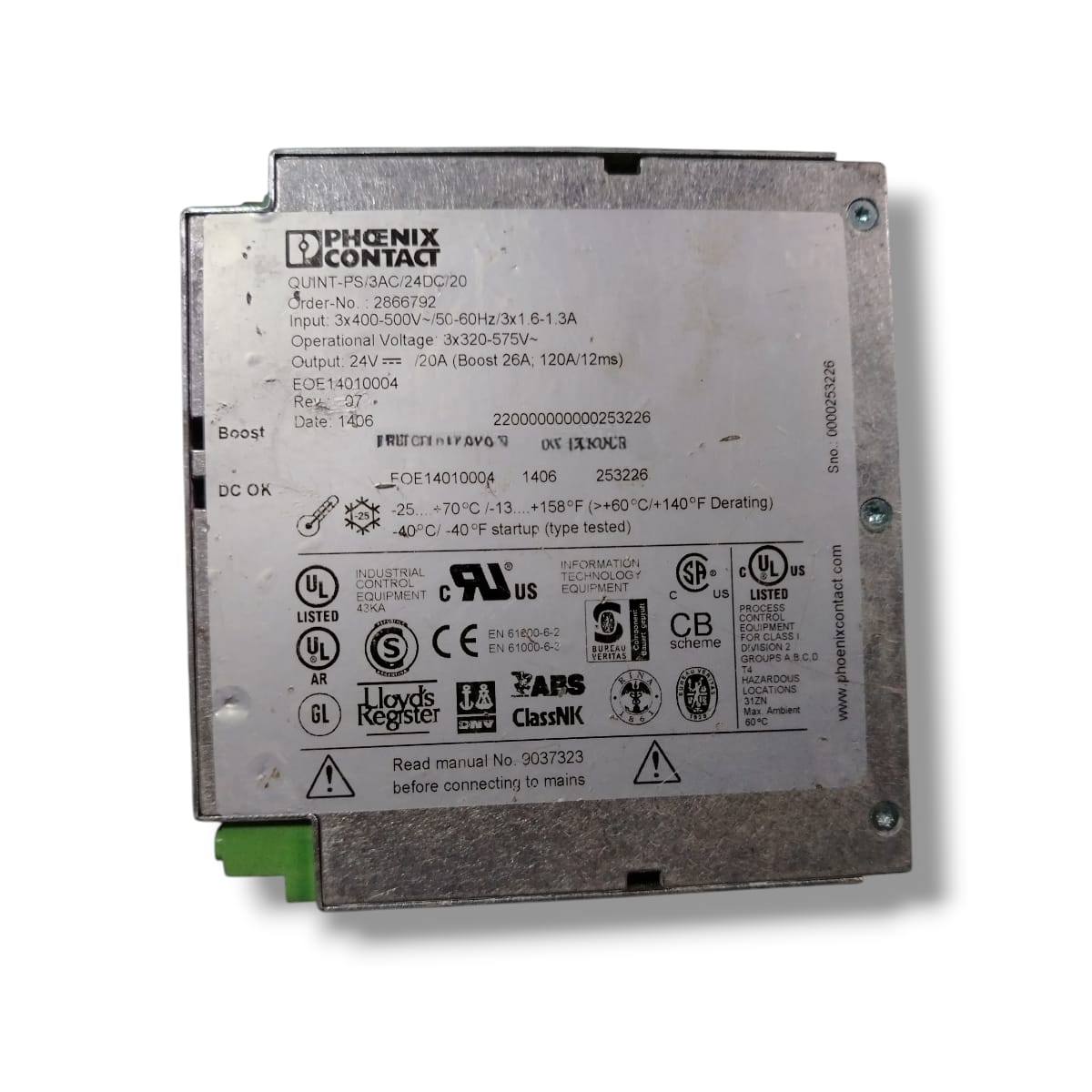

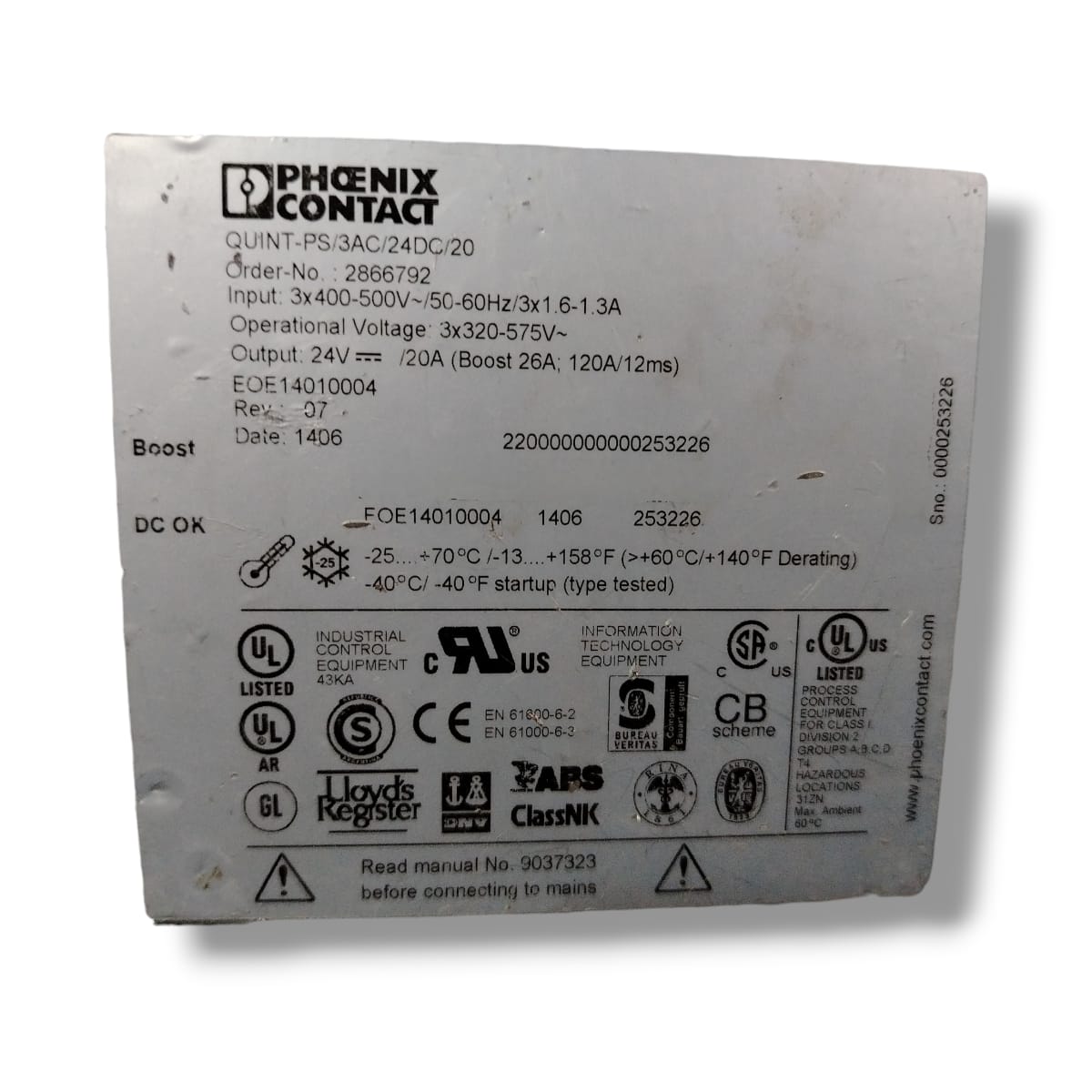

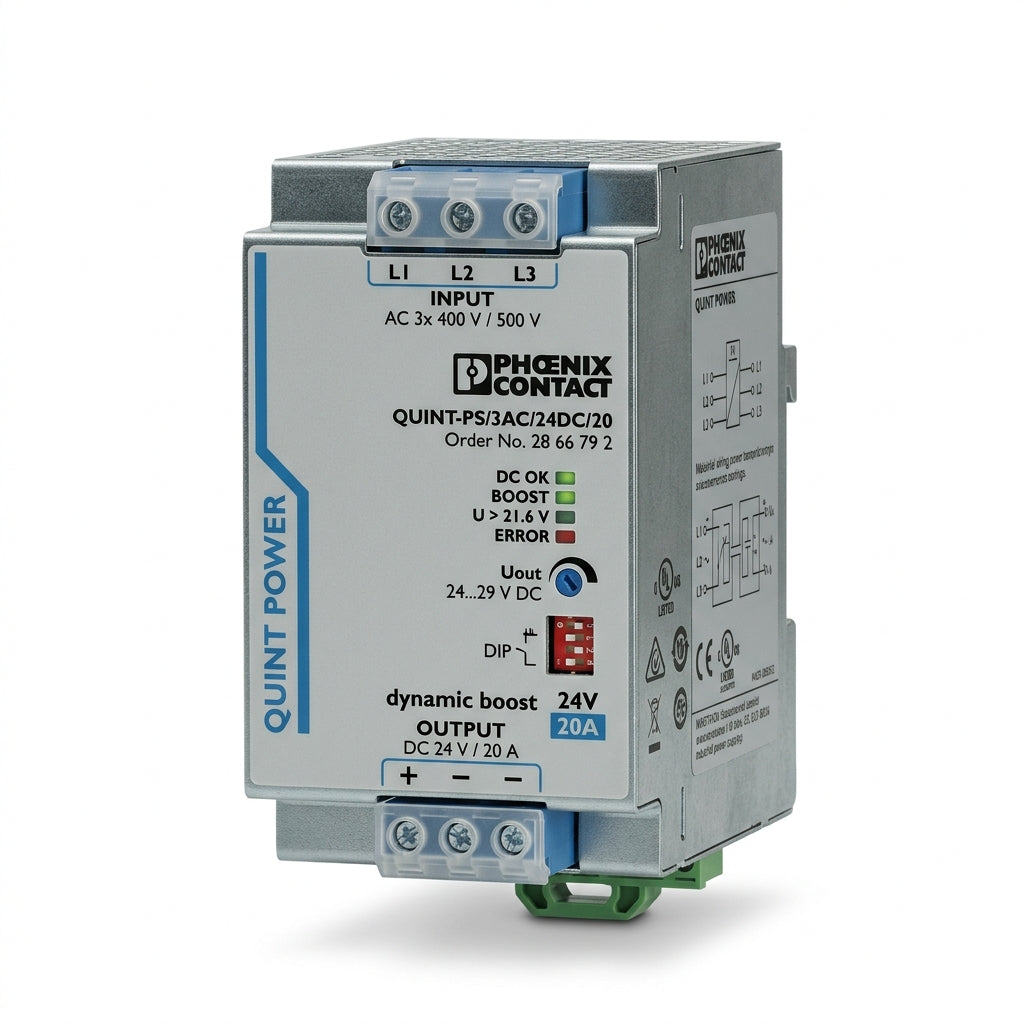

PHOENIX CONTACT QUINT PS/3AC/24DC/20 FUENTE DE ALIMENTACIÓN

PHOENIX CONTACT QUINT PS/3AC/24DC/20 FUENTE DE ALIMENTACIÓN

Entrada: 3 fases — 320 V AC a 575 V AC (típico 3×400...500 V AC) o 450 V DC a 800 V DC.

Frecuencia de red: 45 Hz – 65 Hz cuando se usa AC.

Salida: 24 V DC (ajustable hasta aprox. 29.5 V DC).

Corriente de salida nominal: 20 A.}

Potencia nominal: 480 W.

Modo “Power Boost”: corriente aumentada para arranque de cargas difíciles (~25-26 A) en condiciones normales de operación.

Modo “Selective Fuse Breaking” (SFB): permite disparar fusibles/interruptores estándar con picos de corriente de hasta ~120 A (durante milisegundos) — útil para arranque de cargas pesadas o protecciones rápidas.

Eficiencia típica: > 93 % (a 400 V AC y carga nominal).

Rizado / ruido en salida: < 40–60 mV p-p (dependiendo de la variante) cuando condiciones nominales.

Tiempo de buffering de red: ≥ 25–28 ms (dependiendo del voltaje AC) para soportar breves interrupciones de suministro.

MTBF (vida media entre fallas): muy alto (varía según condiciones, por ejemplo > 638,000 h bajo ciertas condiciones nominales)

Temperatura de operación: –25 °C a +70 °C (con derating sobre 60 °C).

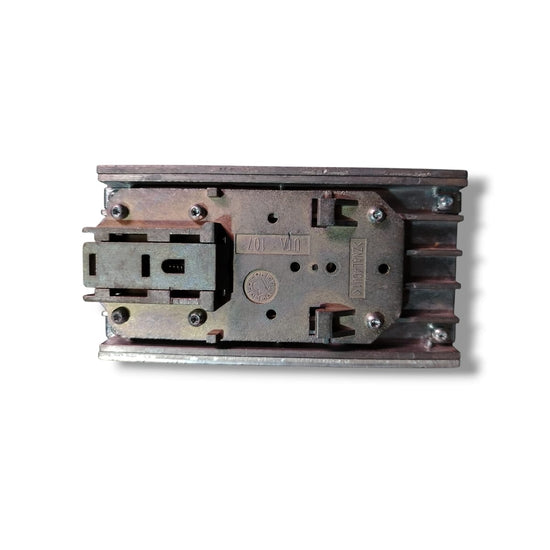

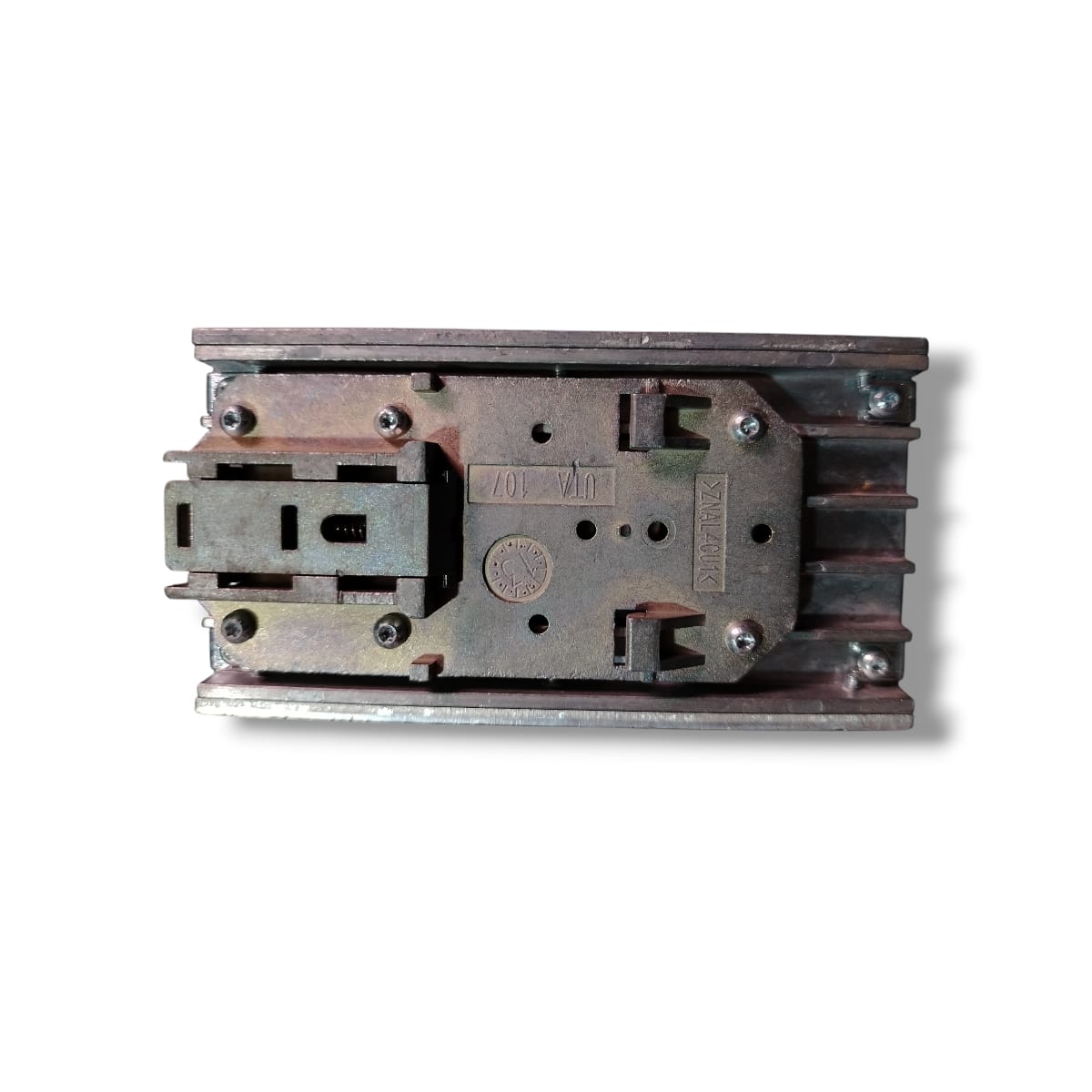

Montaje: Riel DIN estándar (35 mm, EN 60715), posición horizontal.

Grado de protección: IP20.

Conexiones: terminales de tornillo (para conductores sólidos o flexibles de sección apropiada según hoja

EQIPO USADO FUNCIONANDO
