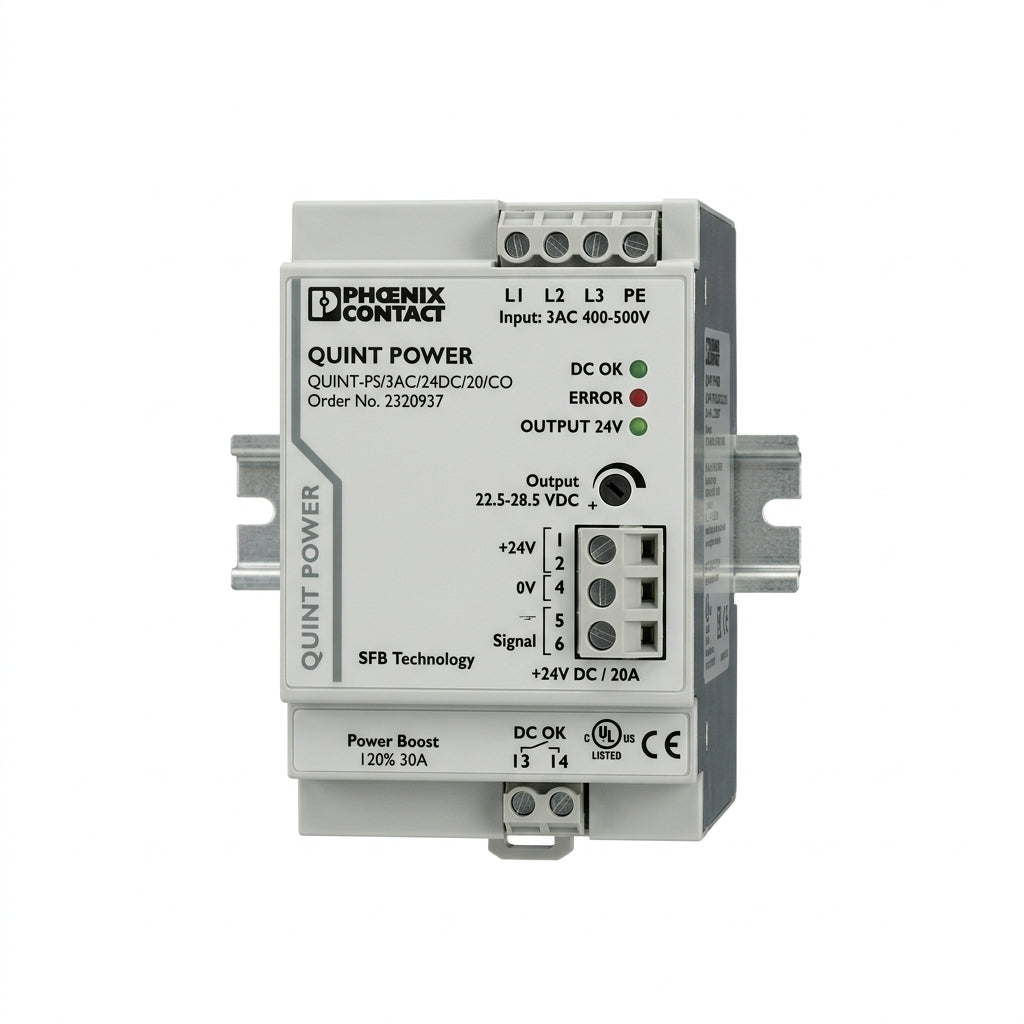

PHOENIX CONTACT QUINT-PS/3AC/24DC/20/CO FUENTE DE ALIMENTACIÓN

PHOENIX CONTACT  QUINT-PS/3AC/24DC/20/CO FUENTE DE ALIMENTACIÓN

Voltaje de entrada AC: 3 fases, rango típico 3 × 320 V AC … 575 V AC.

También acepta entrada DC: 450 V DC … 800 V DC.

Frecuencia de red (AC): 45 Hz … 65 Hz.

Consumo de entrada (típico): por ejemplo, ~ 3×1.6 A a 400 V AC.

Tiempo de buffering de red (mains-buffering): ≥ 20 ms (a 3×400 V AC) — protege contra breves interrupciones en la red.

Protección contra sobretensiones/transitorios: varistor + arrestador de gas integrado.

Voltaje nominal de salida: 24 V DC (±1 %).

Rango ajustable de salida (U_Set): 18 V DC … 29.5 V DC (aunque a valores distintos puede variar la capacidad).

Corriente nominal de salida: 20 A (a –25 °C … 60 °C, U_OUT = 24 V DC).

Potencia nominal de salida: 480 W.

Reserva “Power Boost” estática: hasta 26 A (para cargas difíciles, a temperaturas de –25 °C a 40 °C, U_OUT = 24 V DC).

Modo “Selective Fuse Breaking” (SFB): pico de corriente hasta 120 A por 12 ms, para disparar fusibles/interruptores estándar en arrancadas o sobrecargas.

Ruido residual (ripple): < 40 mVₚₚ (condiciones nominales).

Sobretensión de salida (OVP): salida protegida para no superar ~ 32 V DC.

Estabilidad / regulación: muy buena — variaciones de carga o línea apenas afectan (<1 % estático, <3 % dinámico, <0.1 % por variación de entrada ±10 %).

Posibilidad de conexión en paralelo o en serie (redundancia o aumento de capacidad).

Grado de protección: IP20.

Rango de temperatura de operación: –40 °C … 70 °C (con derating a partir de 60 °C: –2.5 %/K).

Temperatura de almacenamiento/transporte: –40 °C … 85 °C.

Humedad máxima operativa: hasta 100 % de humedad relativa (a 25 °C, no condensante) — gracias al recubrimiento protector.

Altitud máxima de uso: hasta 5000 m.

Material de la carcasa: chapa de acero galvanizado (housing steel sheet zinc-plated).

Aislación: entrada/salida 4 kV AC (tipo test), rutina 2 kV AC. Entrada/PE 3.5 kV AC (tipo), rutina 2 kV. Salida/PE 500 V DC rutina.

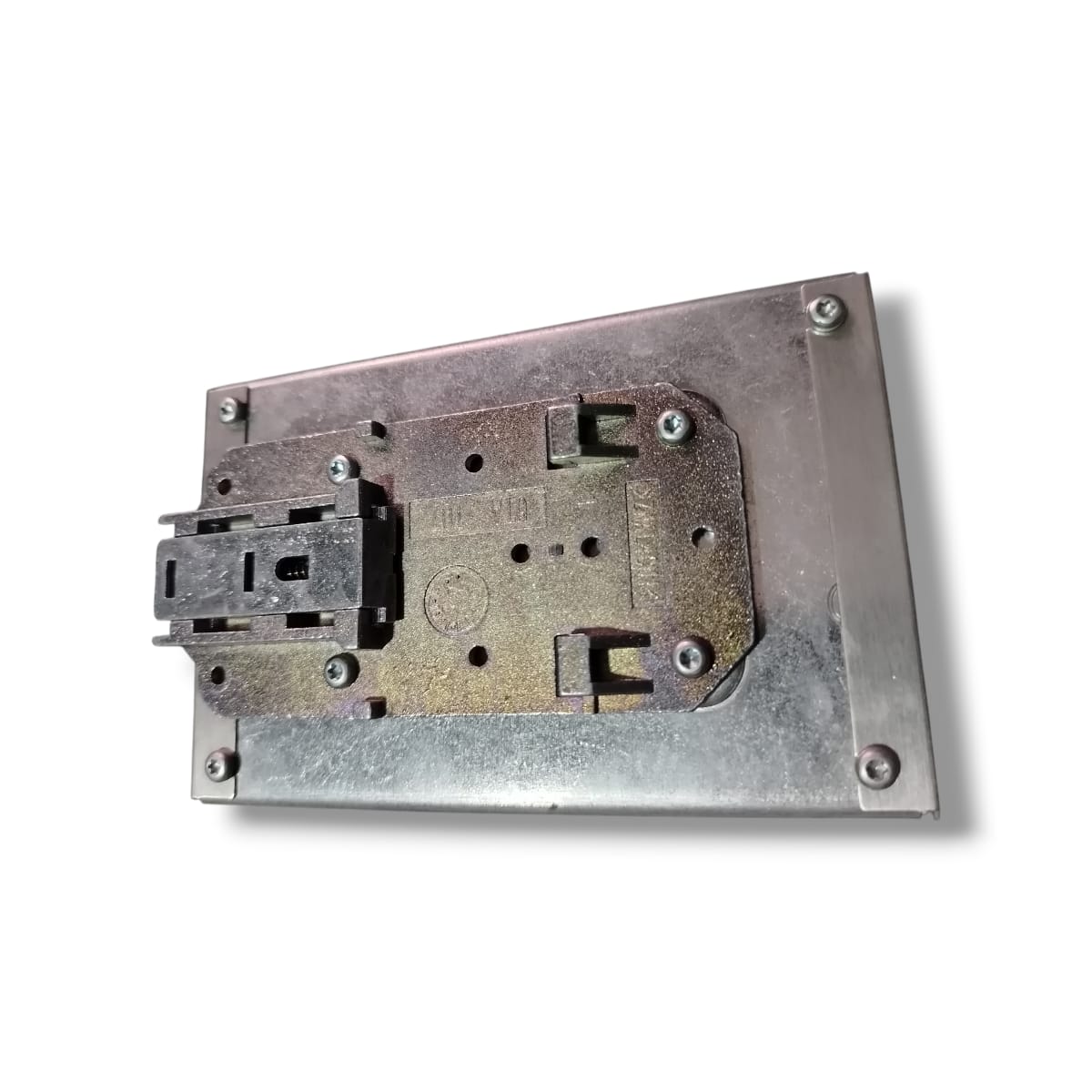

Montaje: riel DIN NS 35, posición horizontal.

EQUIPO USADO FUNCIONANDO
