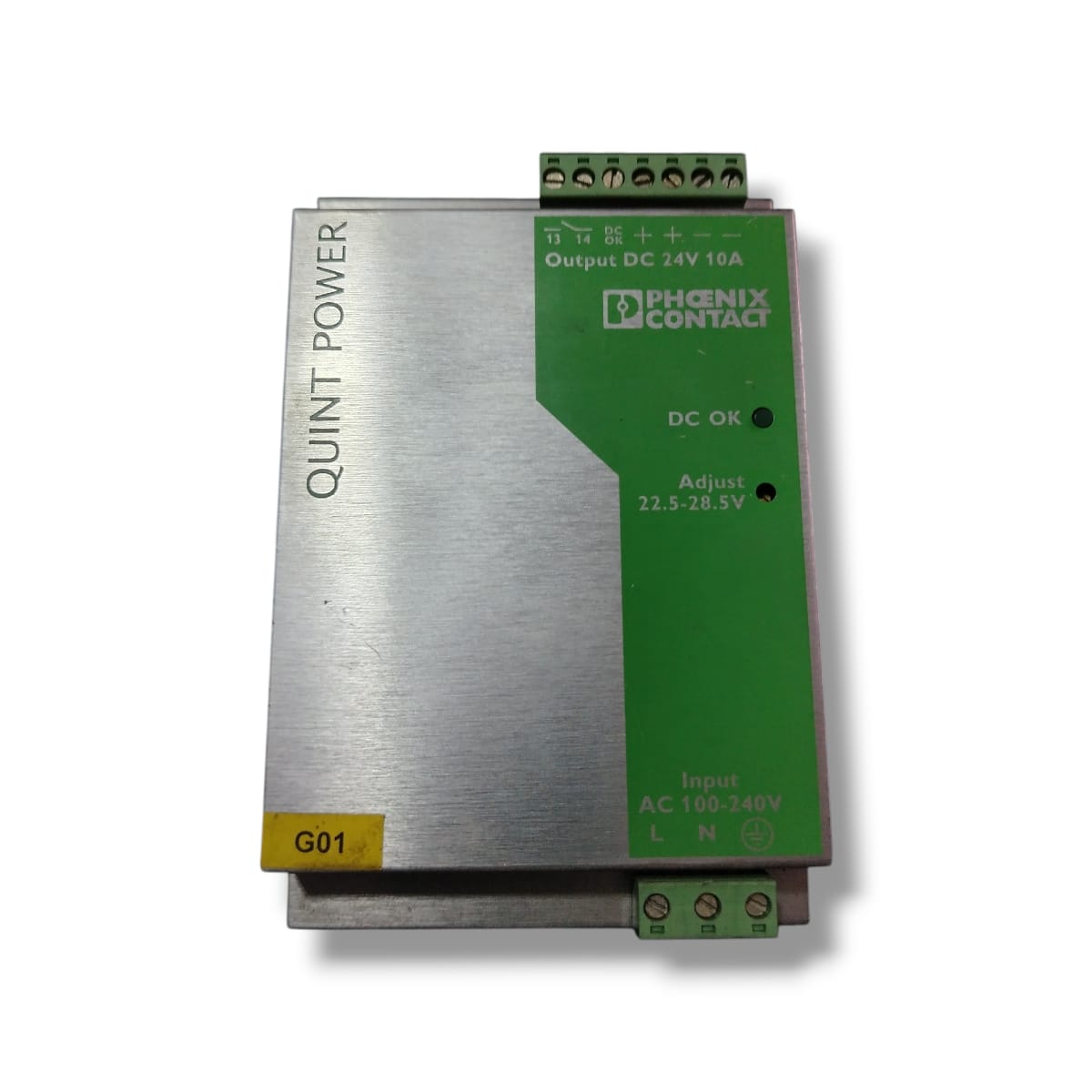

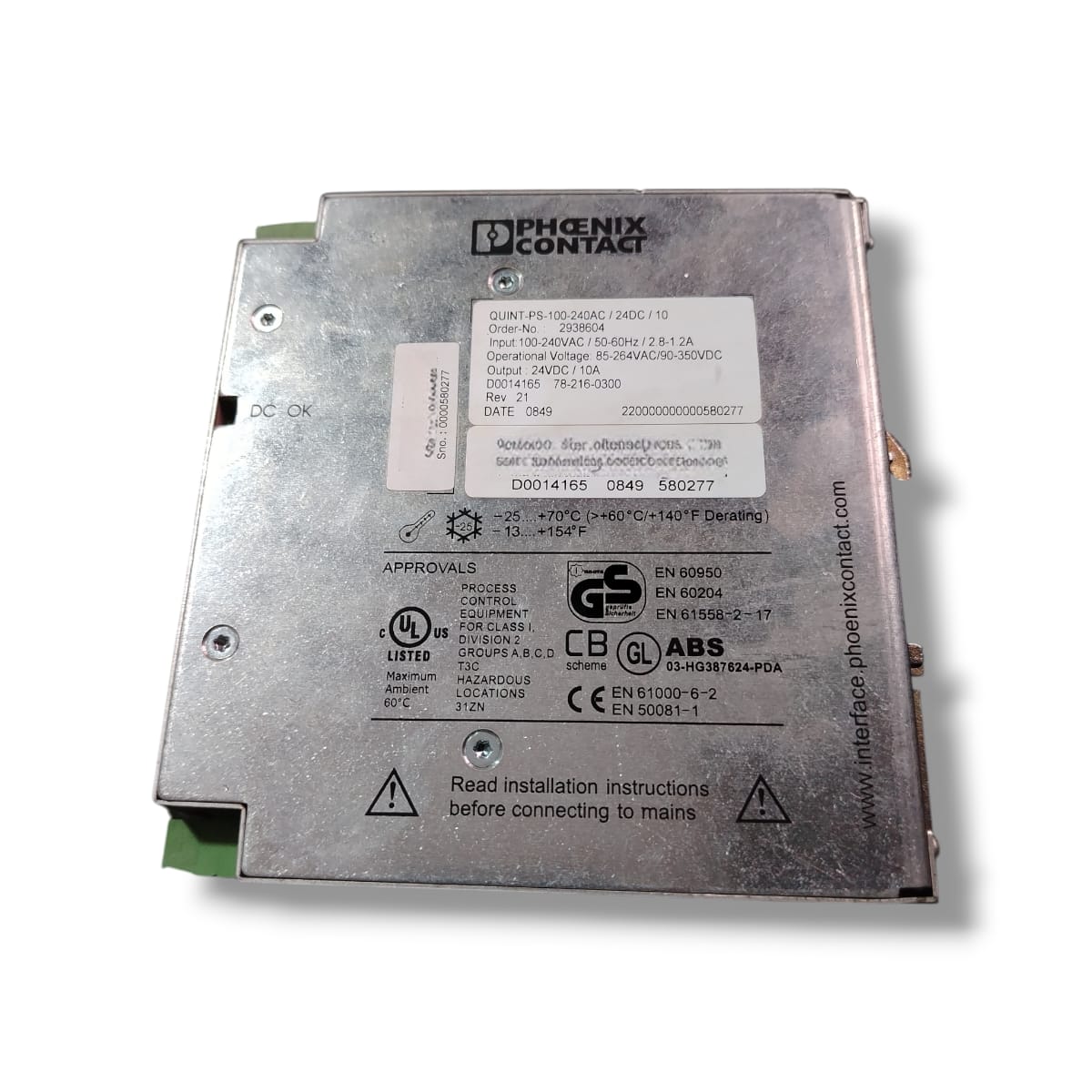

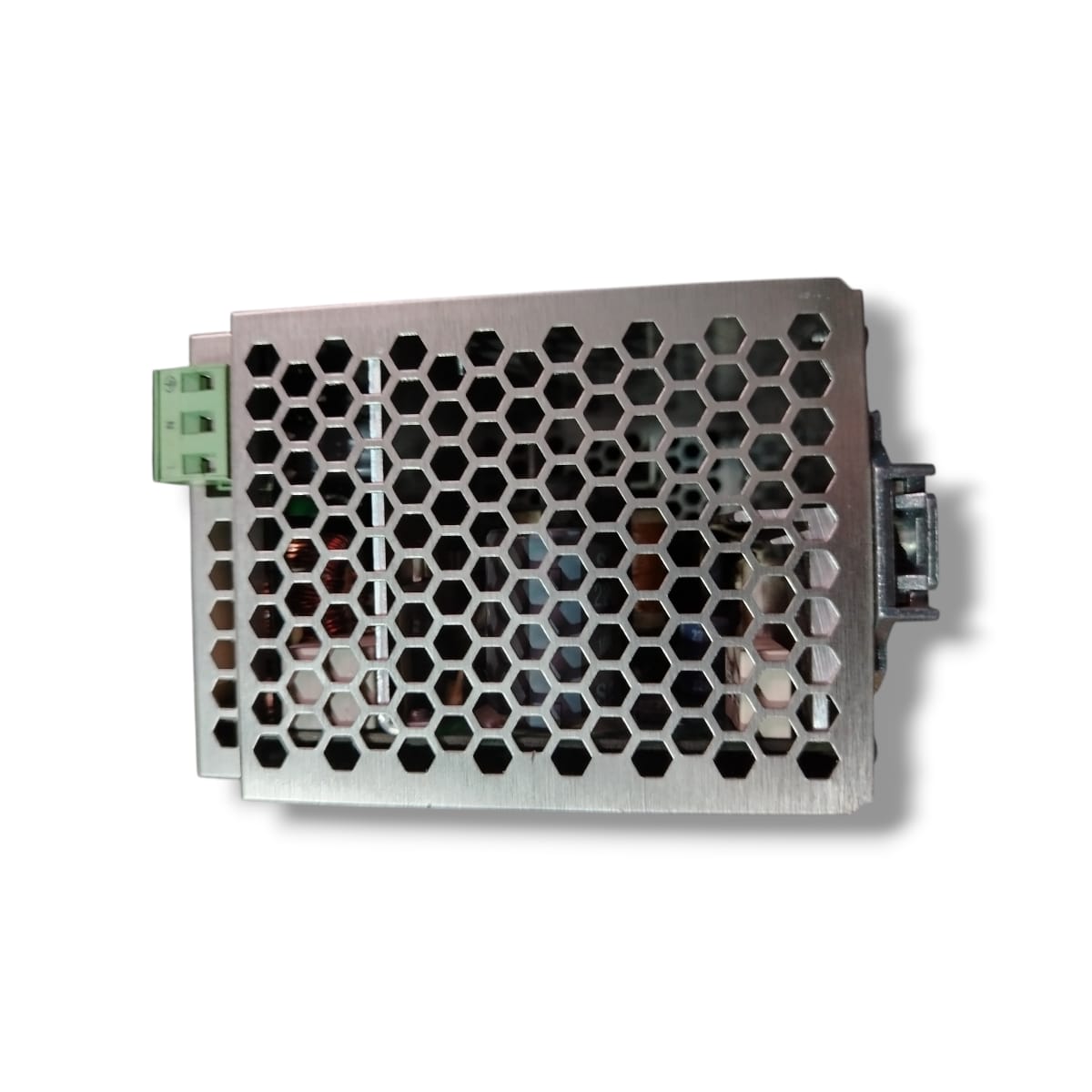

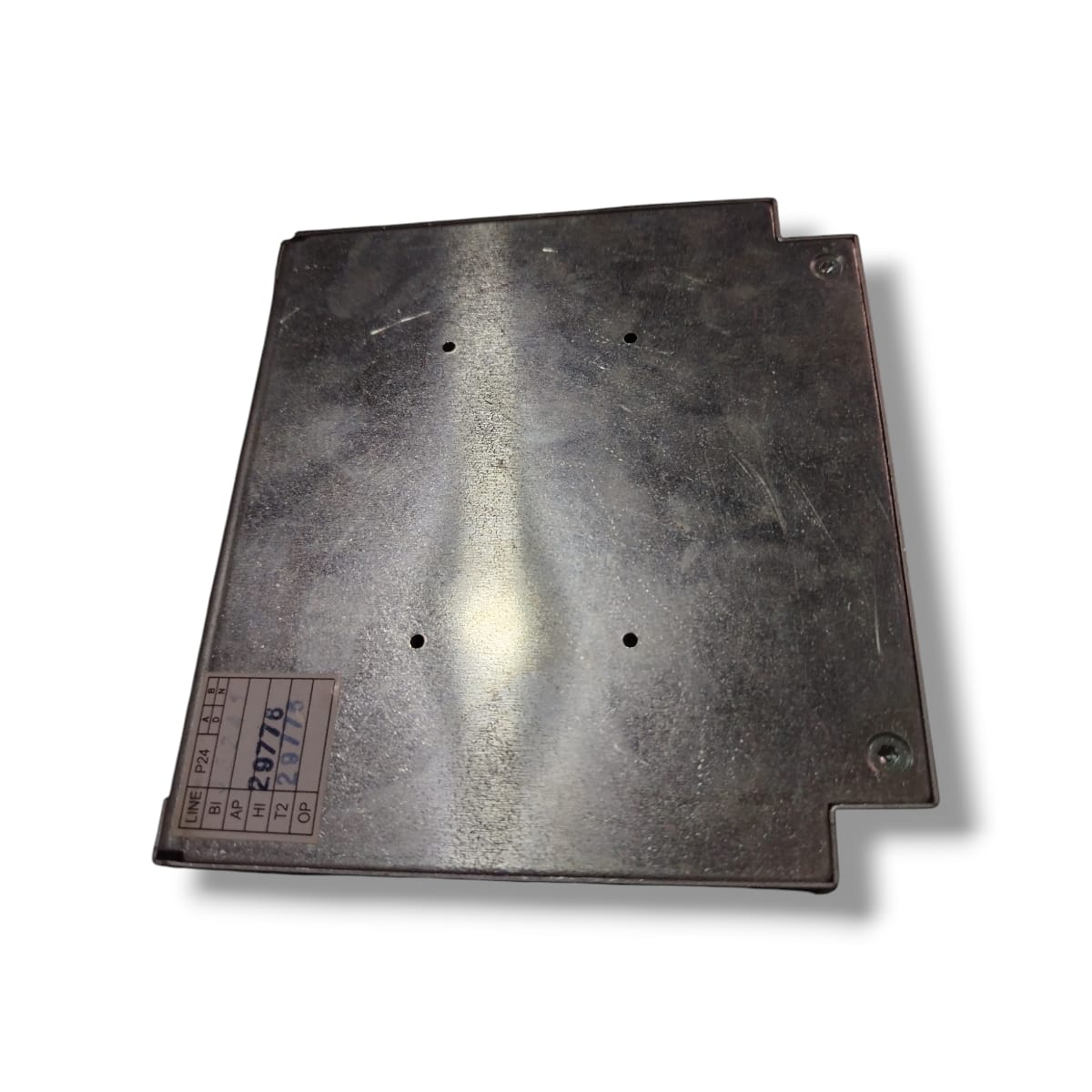

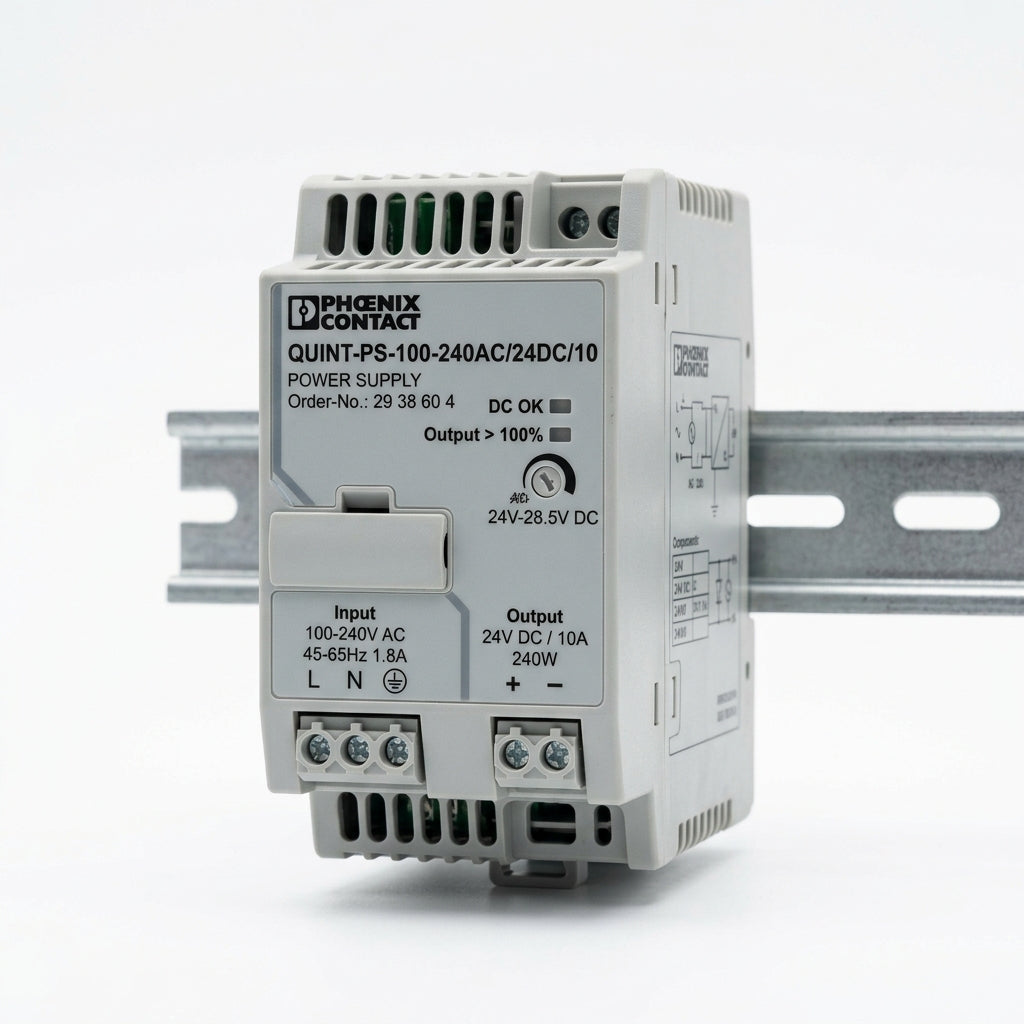

PHOENIX CONTACT QUINT-PS-100-240AC/24DC/10

PHOENIX CONTACT QUINT-PS-100-240AC/24DC/10

Rango de tensión nominal AC: 100 V AC … 240 V AC

Rango de tensión operativa AC: 85 V AC … 264 V AC

Acepta también DC: 90 V DC … 350 V DC.

Frecuencia AC: 45 Hz … 65 Hz

Corriente de entrada (típica): aprox. 2.34 A (120 V AC) / aprox. 1.2 A (230 V AC)

Fusible interno de entrada: 6.3 A (lento-retardo)

Tiempos de “buffer” de red (mains-buffering) en fallo: > 50 ms (120 V AC o 230 V AC)

Protección contra sobretensiones transitorias: varistor interno.

Voltaje nominal de salida: 24 V DC ± 1%

Rango ajustable de salida: 22.5 V DC … 28.5 V DC

Corriente nominal de salida: 10 A (hasta 60 °C)

Reserva “POWER BOOST” (corto-plazo / arranque cargas): hasta 15 A.

Potencia máxima de salida nominal: 240 W

Ripple / ruido residual: < 60 mVpp (condiciones nominales)

Protección contra sobretensión de salida (OVP): ≤ 35 V DC.

Carga capacitiva: ilimitada.

Regulatoria de voltaje / respuesta a variaciones de carga: muy buena — desviación < 1 % (carga estática 10–90 %), < 2 % (carga dinámica 10–90 %), < 0.1 % (variación entrada ±10 %).

Tiempo de subida (rise time): < 2 ms (U_OUT de 10 % a 90 %)

Posibilidad de conexión en paralelo o en serie (redundancia o aumento de capacidad).

Grado de protección: IP20

Rango de temperatura de operación: –25 °C … +70 °C (derating sobre 60 °C: –2.5%/K)

Temperatura de almacenamiento/transporte: –40 °C … +85 °C

Vibración / choque: conforme a estándares industriales (vibración 15–150 Hz, choque hasta 30 g)

Aislamiento entrada/salida: 4 kV AC (test de tipo), 2 kV AC (test de rutina)

Clase de protección: I (con conexión a PE)

Material del gabinete: metal (tipo AluNox / AlMg1)

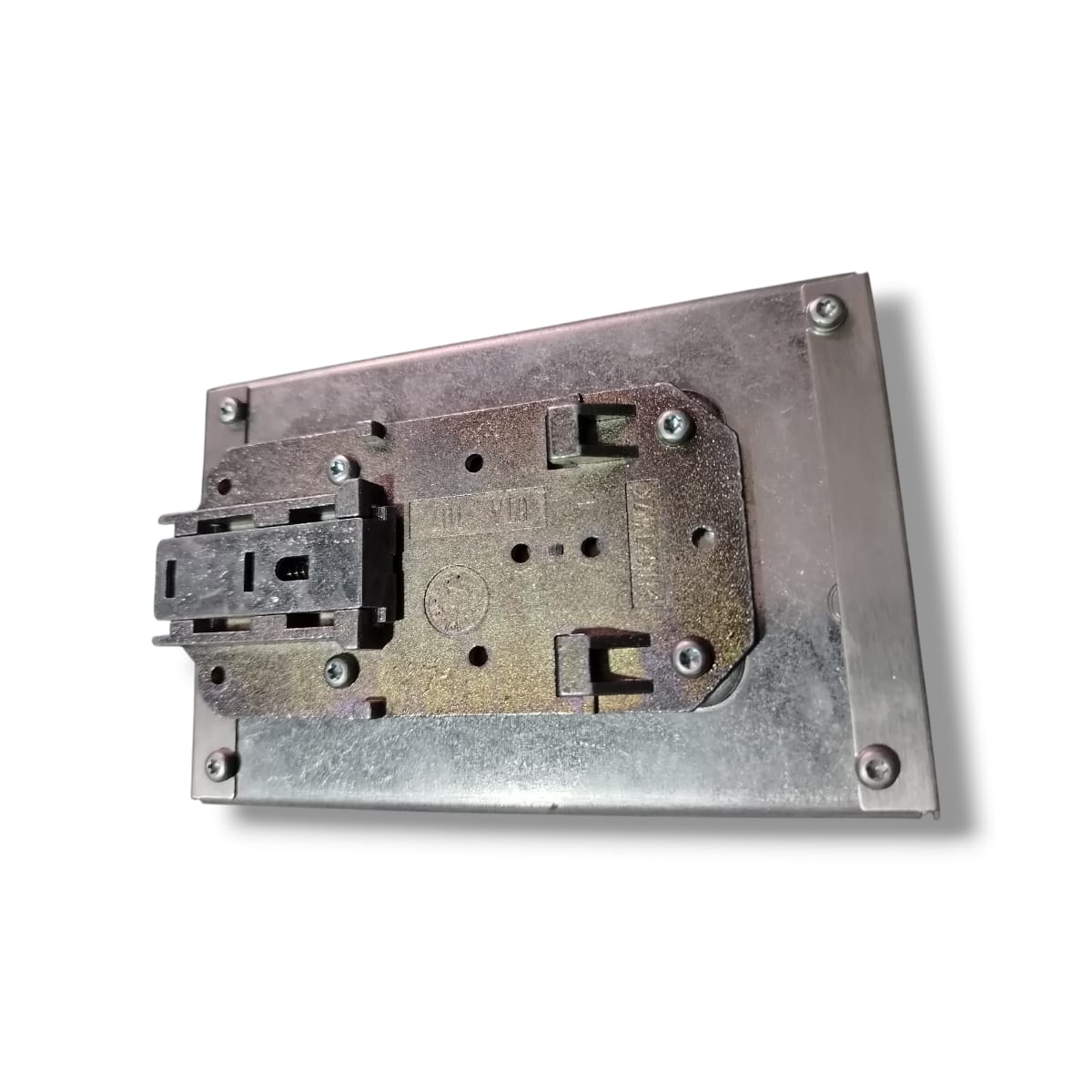

Montaje: rail DIN NS 35 (EN 60715), posición horizontal.

EQUIPO USADO FUNCIONANDO
