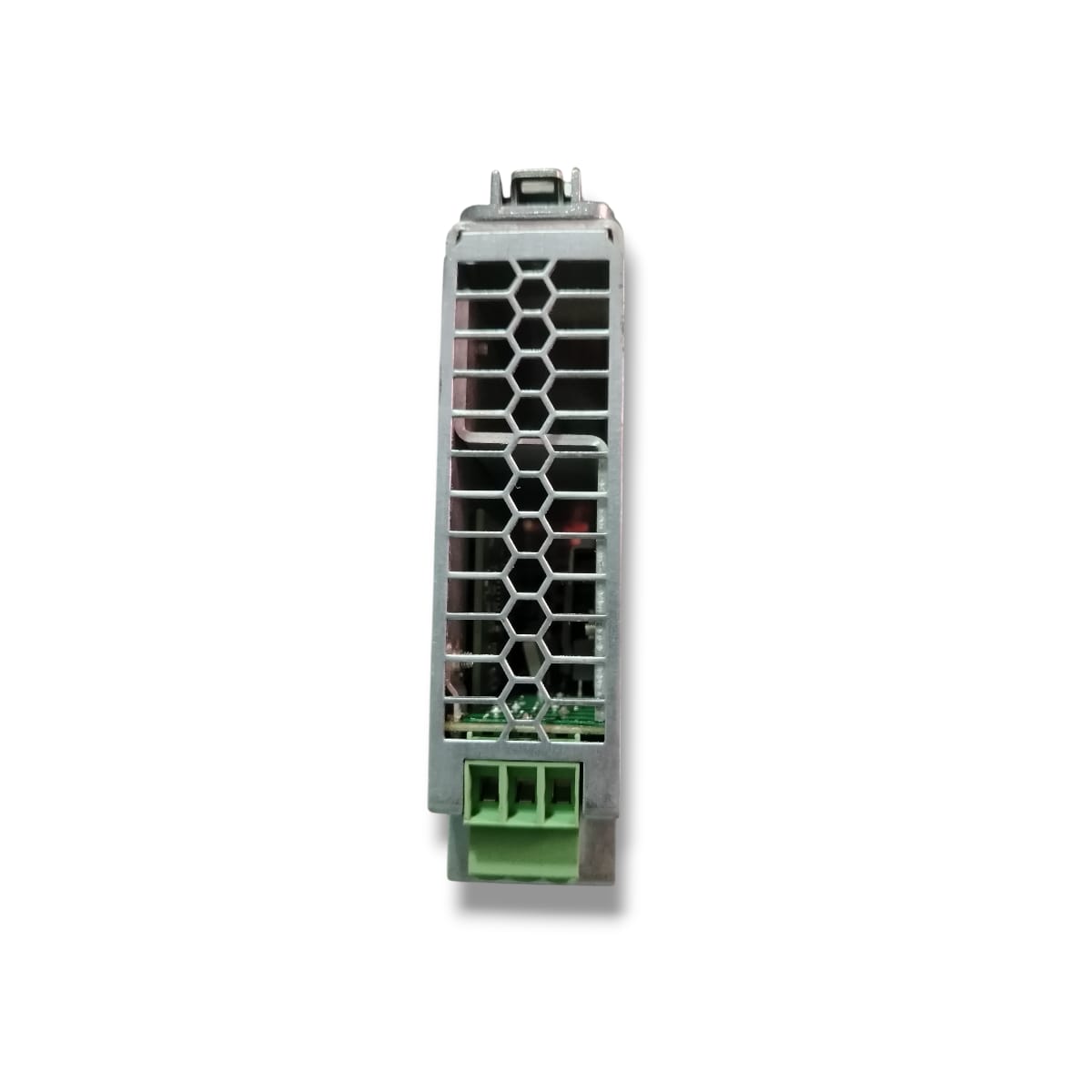

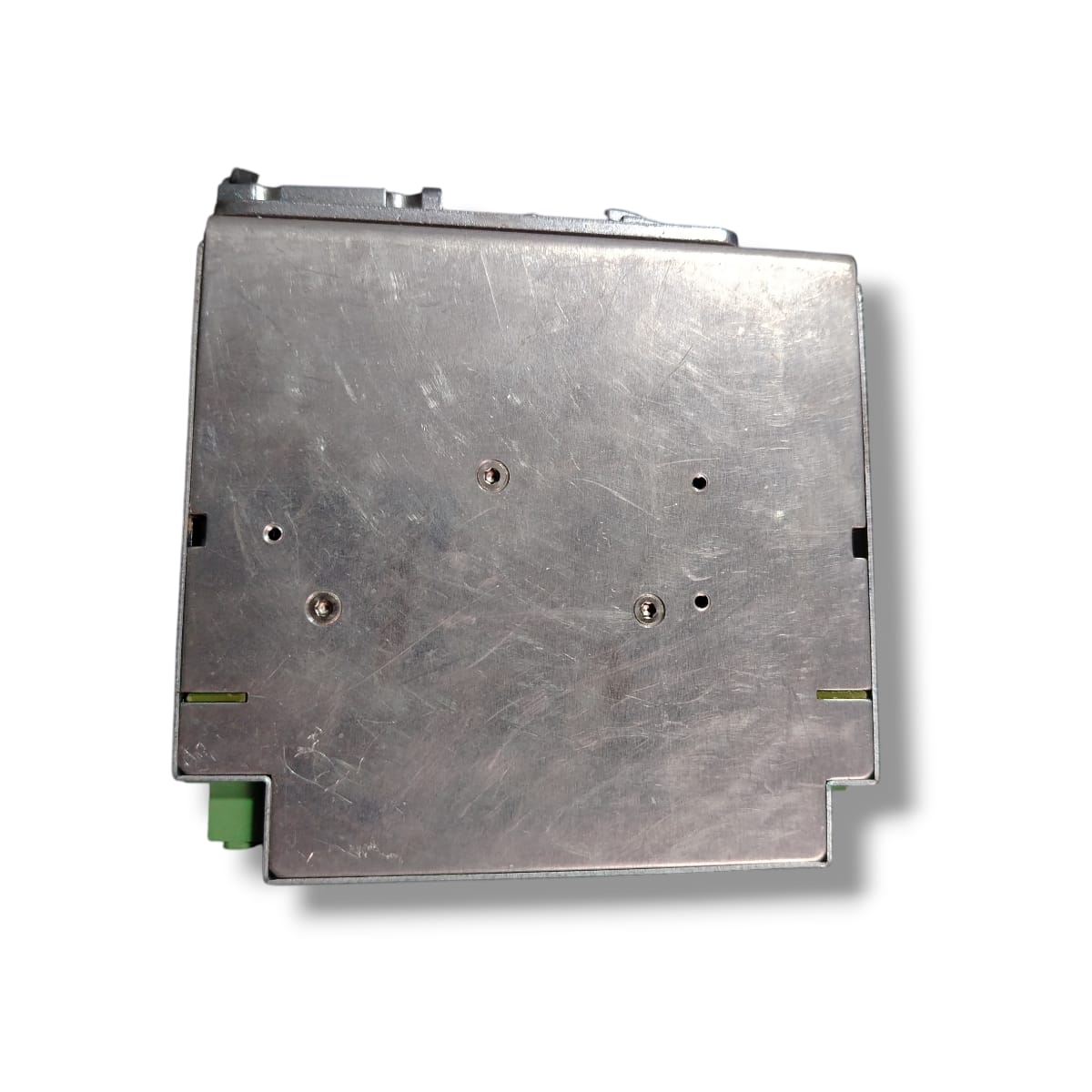

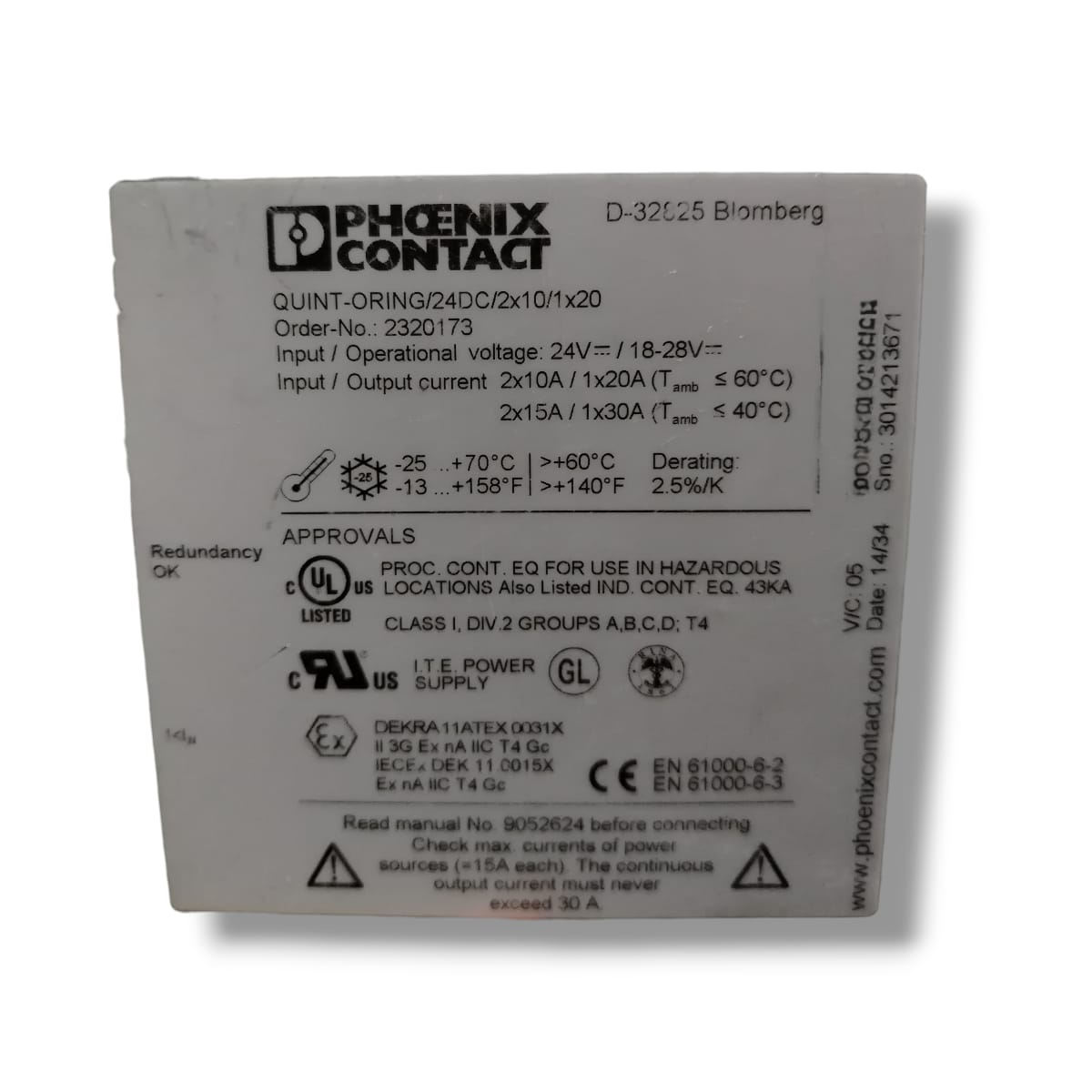

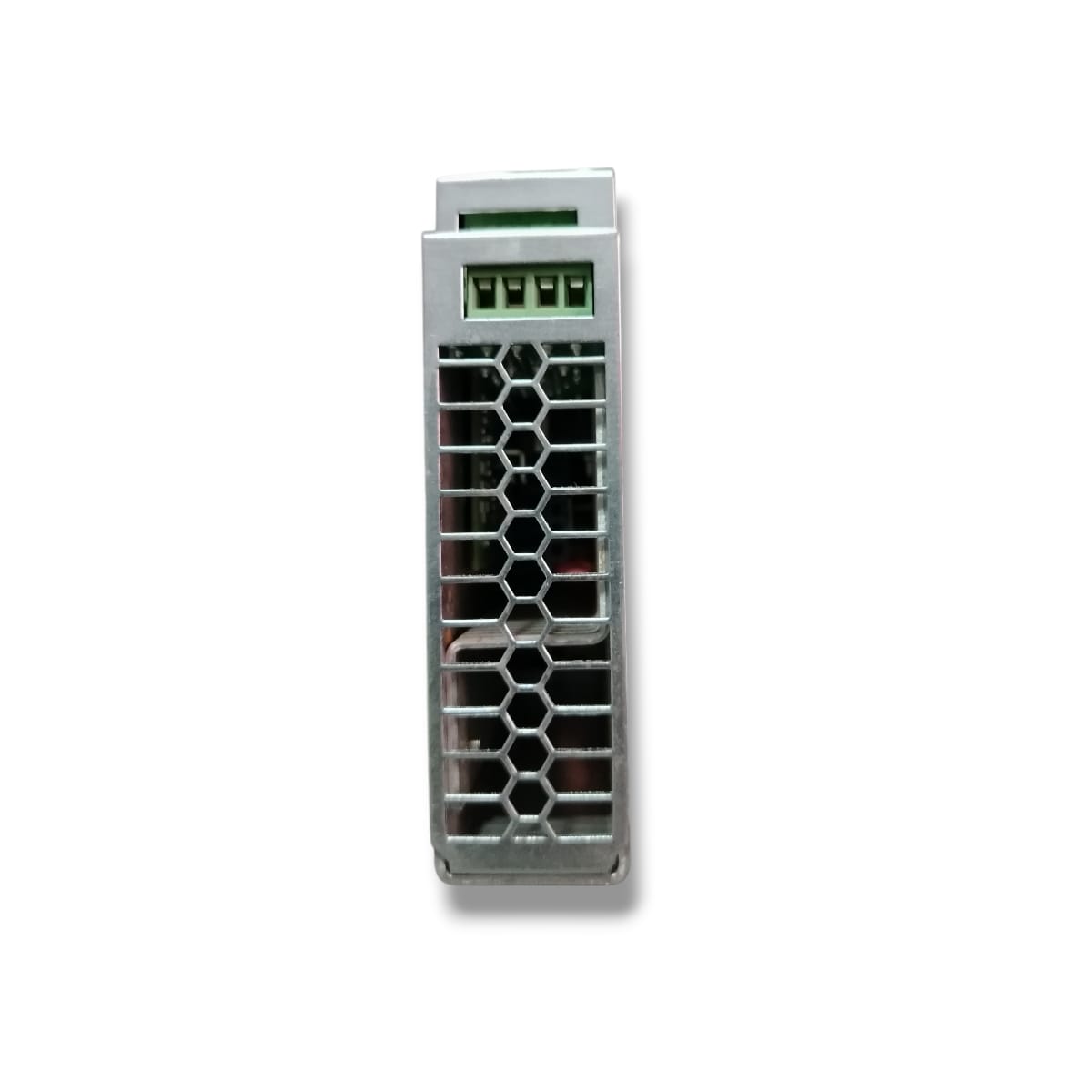

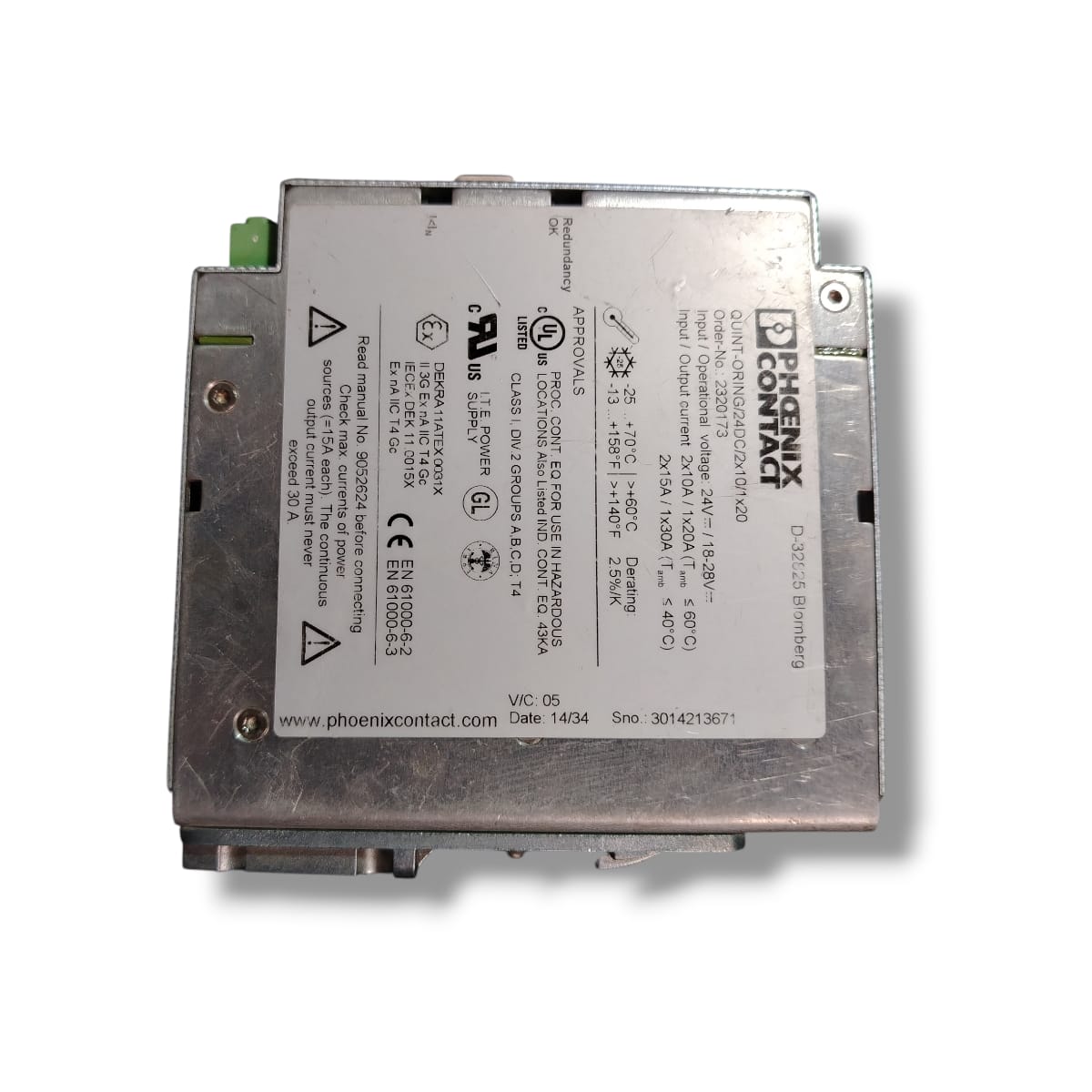

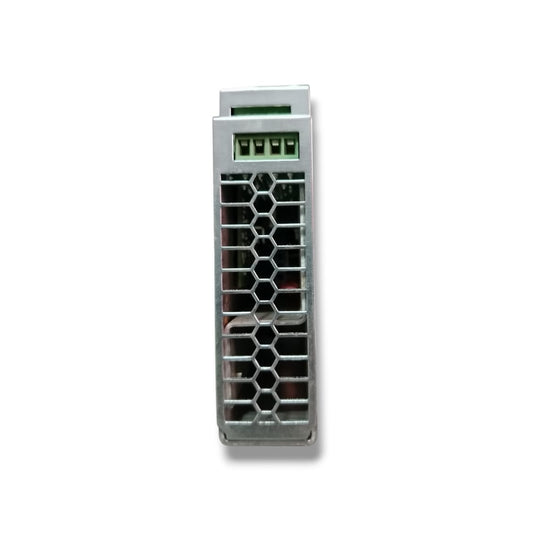

PHOENIX CONTACT Quint-oring/24dc/2x10/1x20 Módulo de redundancia

PHOENIX CONTACT Quint-oring/24dc/2x10/1x20 Módulo de redundancia

Tensión nominal de entrada: 24 V DC.

Rango de tensión de entrada admisible: 18 V DC a 28 V DC (SELV).

Protección contra polaridad inversa: Sí.

Corriente nominal de entrada (modo redundancia): 2 × 10 A (rango –25 °C a +60 °C).

Corriente nominal de entrada (modo salida única): 1 × 20 A (–25 °C a +60 °C).

Corriente máxima admisible (corto plazo / picos): 2 × 15 A o 1 × 30 A (–25 °C a +40 °C).

Protección contra sobretensiones transitorias mediante varistor.

Caída de tensión entrada/salida: ~ 0.1 V (a 20 A)

Voltaje nominal de salida: igual a la entrada menos ~ 0.1 V.

Corriente nominal de salida: 20 A (salida única) o 10 A (modo redundancia).

Eficiencia: mayor al 98 %.

Capacidad de “boost” / pico: corriente estática de impulso hasta 30 A; pico dinámico hasta 40 A por 5 segundos.

Protección de salida: protección contra sobretensión — desconexión de la entrada en caso de > 32 V.

Pérdida de potencia a carga nominal: ~ 2 W (con 20 A de salida).

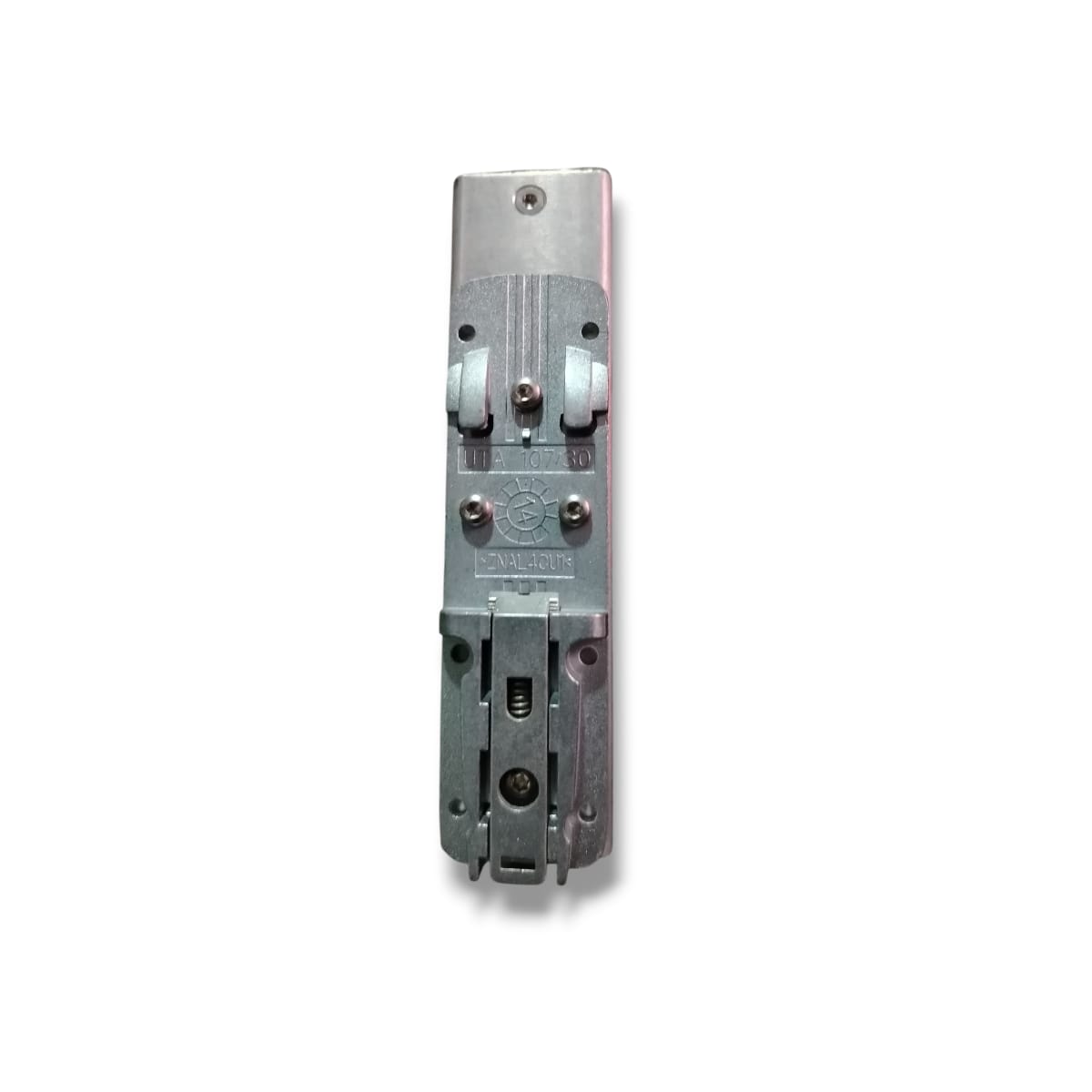

Montaje en riel DIN (tipo NS 35, estándar EN 60715), con adaptador universal incluido

Conexiones por bornes de tornillo.

Sección de conductor permitida (entrada): rígido 0.2 … 4 mm²; flexible 0.2 … 2.5 mm²

Rosca de tornillo: M3; torque de apriete recomendado: 0.5 … 0.6 Nm.  (ancho × alto × profundidad): 32 mm × 130 mm × 125 mm.

Grado de protección: IP20.

Material de carcasa: chapa de acero zincado con cubiertas laterales de aluminio (AlMg3) + recubrimiento protector.

Salida de señal “Redundancy OK” (contacto de relé, 13/14): para indicar estado correcto de redundancia. Máx. tensión de conmutación: 30 V AC/DC; corriente máxima: 100 mA.

Salida “ACB OK” (contacto de relé, 23/24): indica balance correcto de corriente entre fuentes.

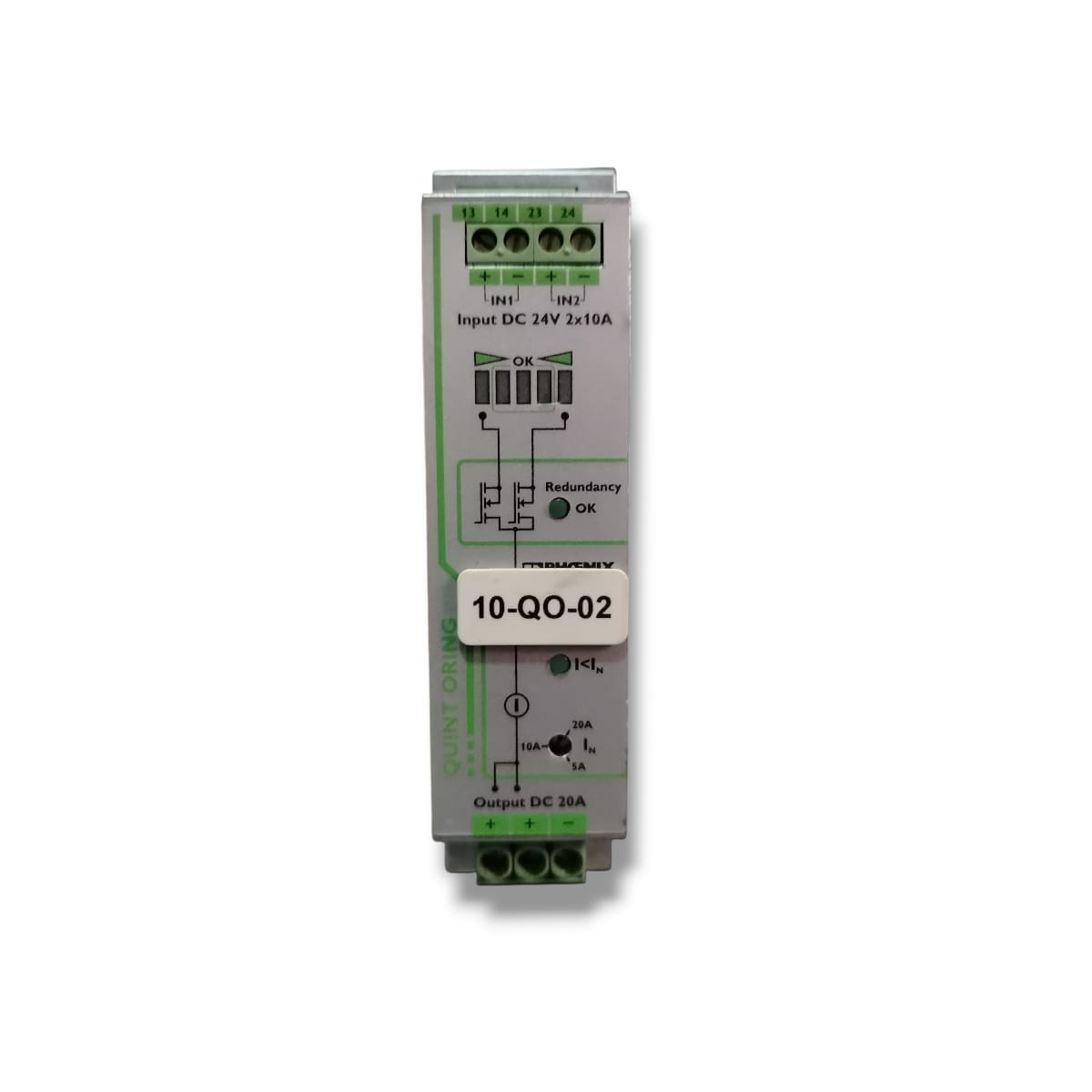

Indicadores LED: LED verde para estado ACB OK; LED o indicador de “Red OK” para redundancia

Temperatura de operación: –25 °C … +70 °C (nota: con derating de 2.5 %/K por encima de 60 °C).

Temperatura de almacenamiento / transporte: –40 °C … +85 °C.

Montaje: en posición horizontal sobre riel DIN

EQUIPO USADO FUNCIONANDO
