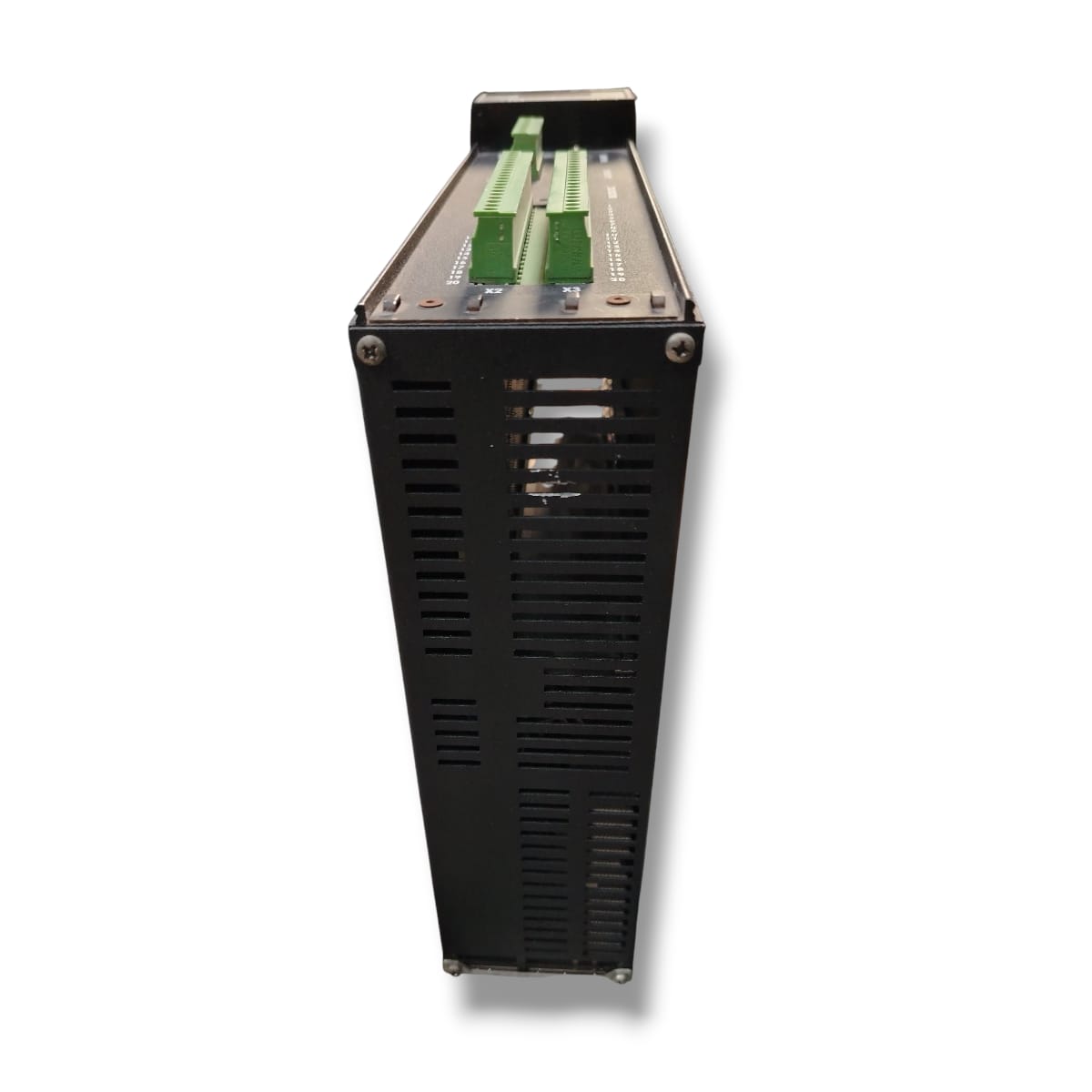

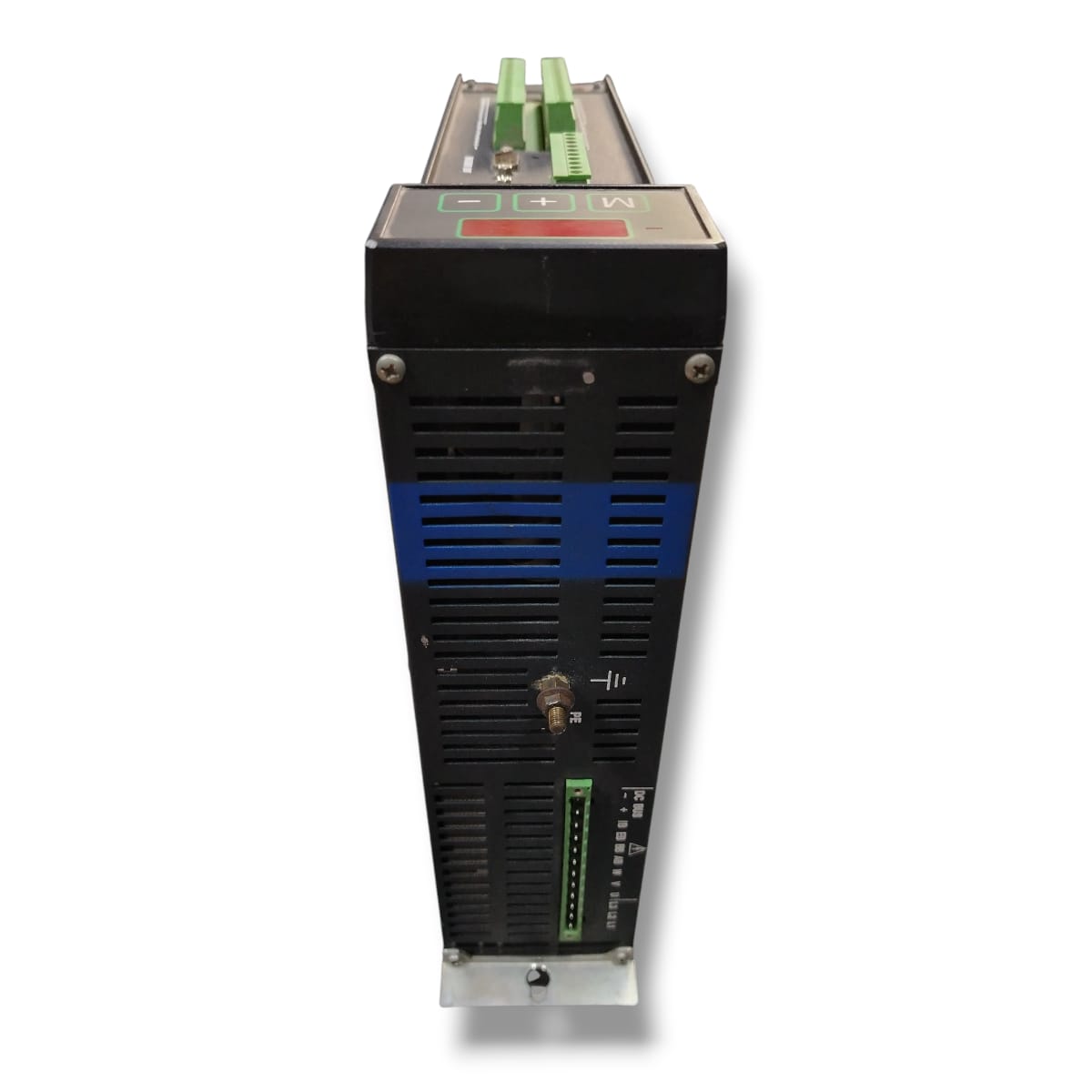

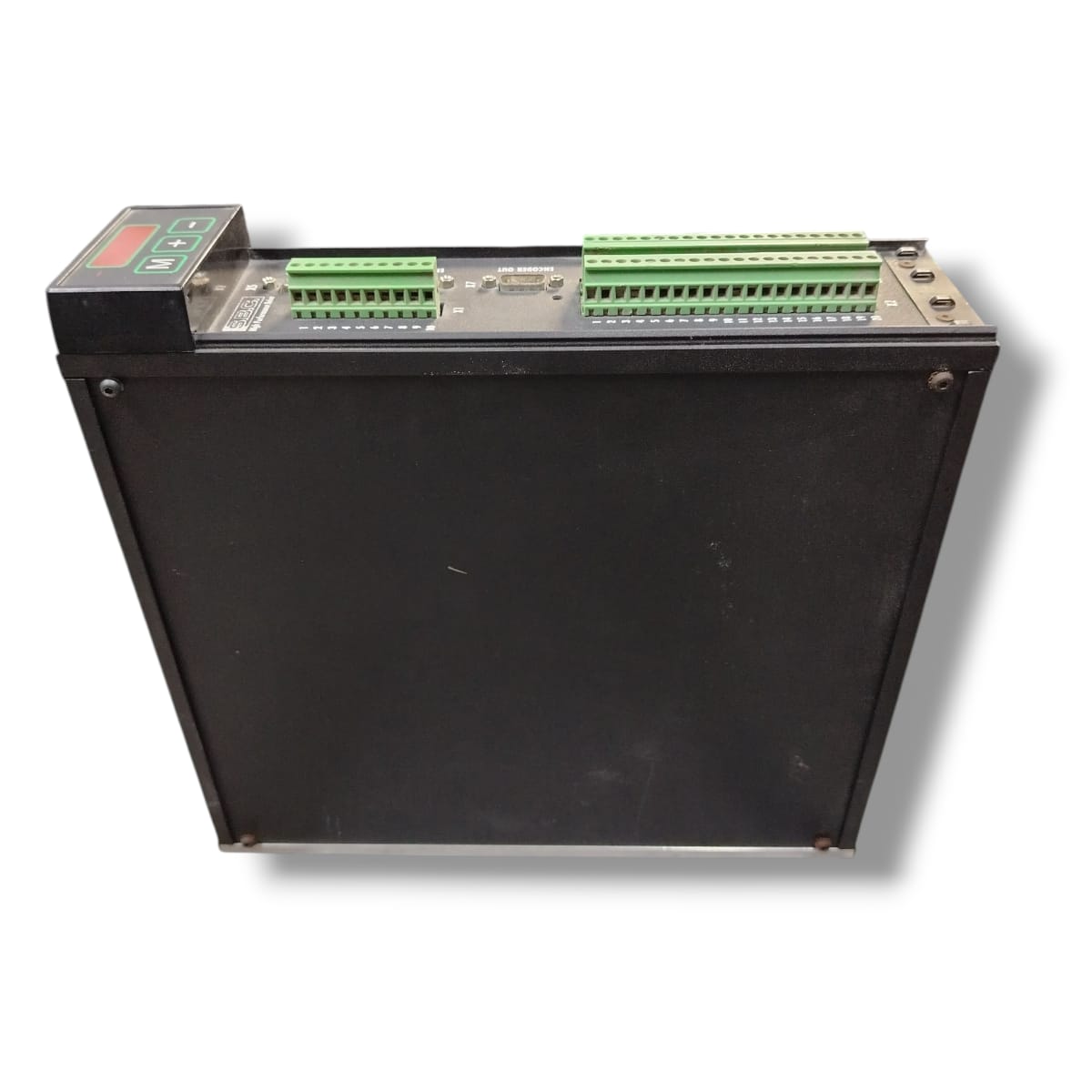

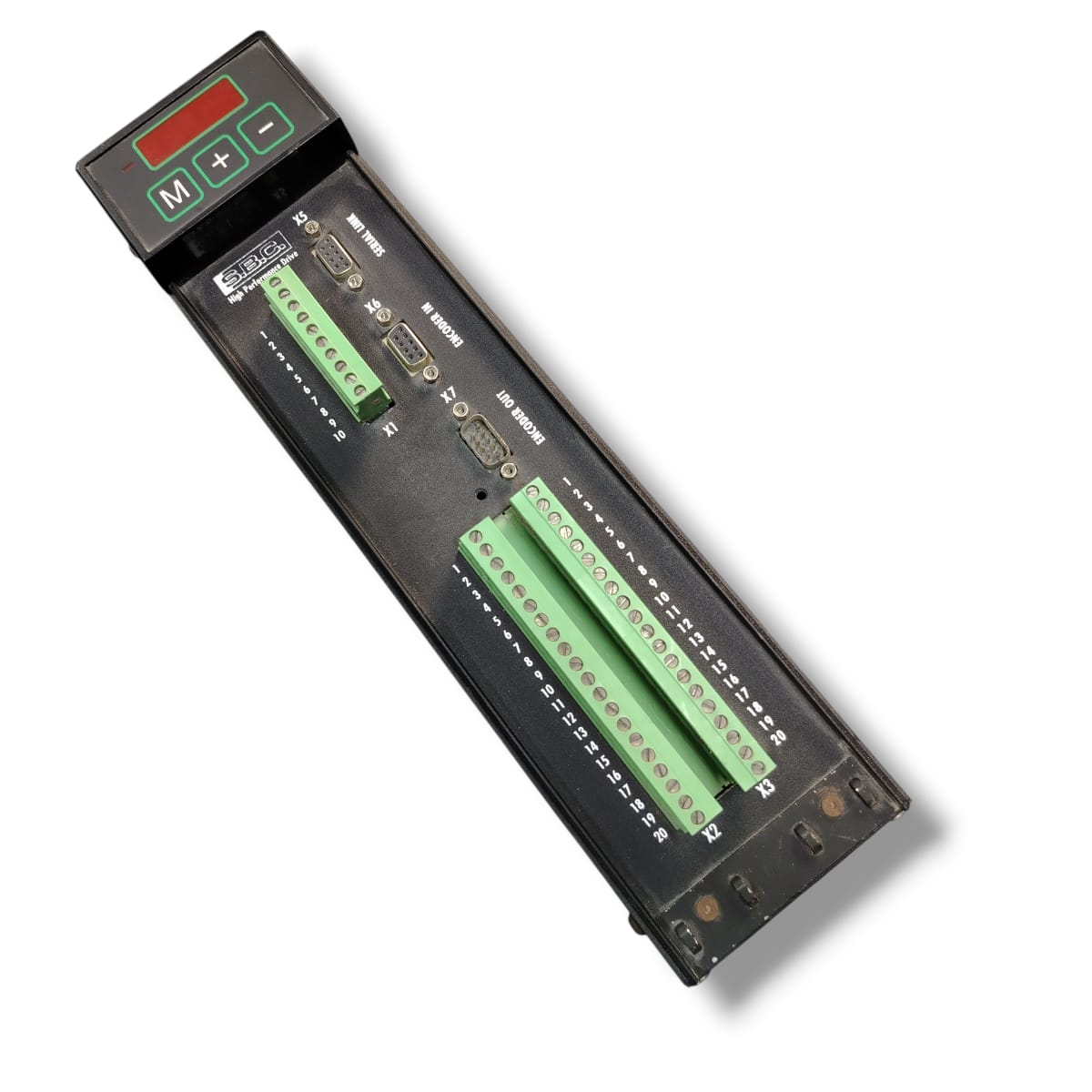

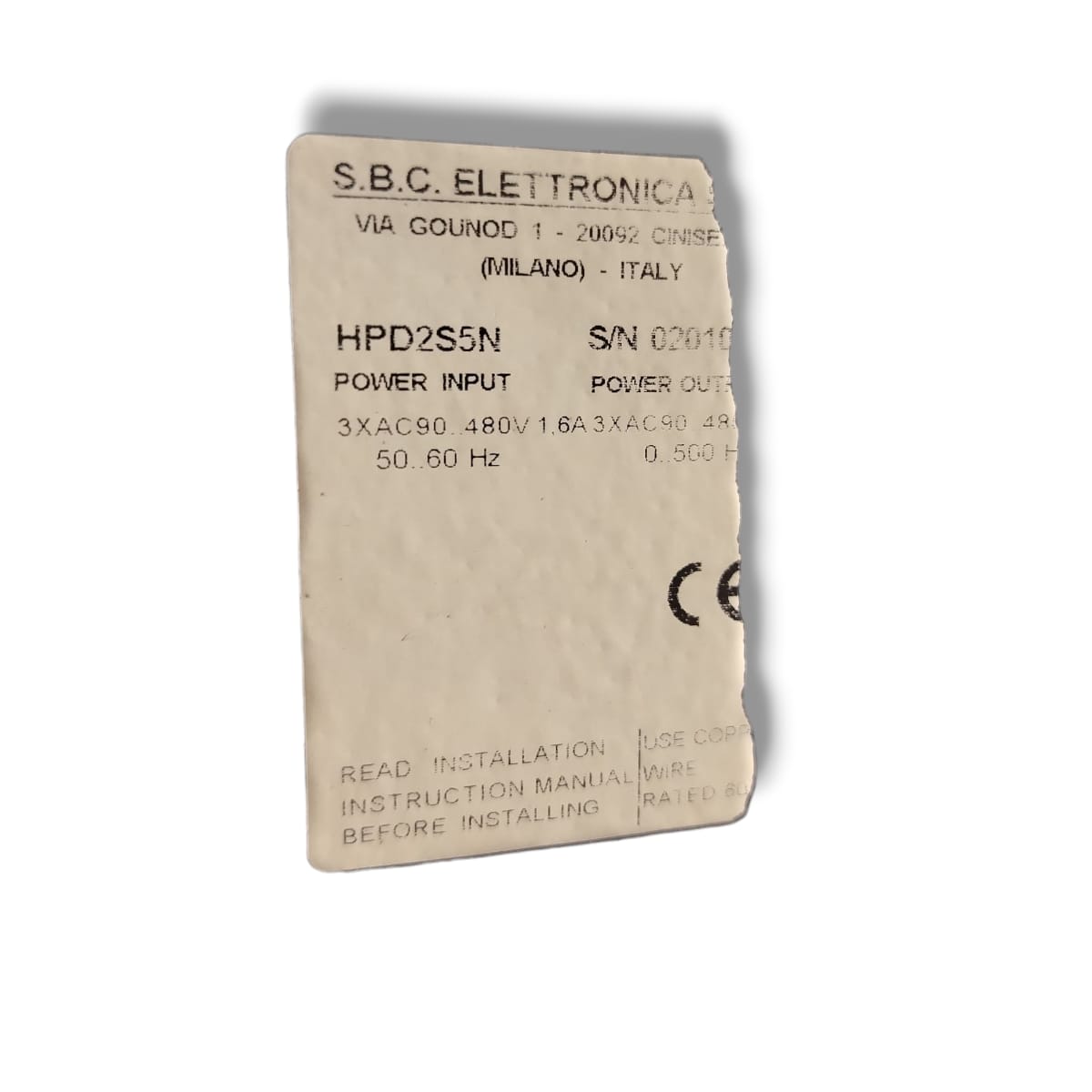

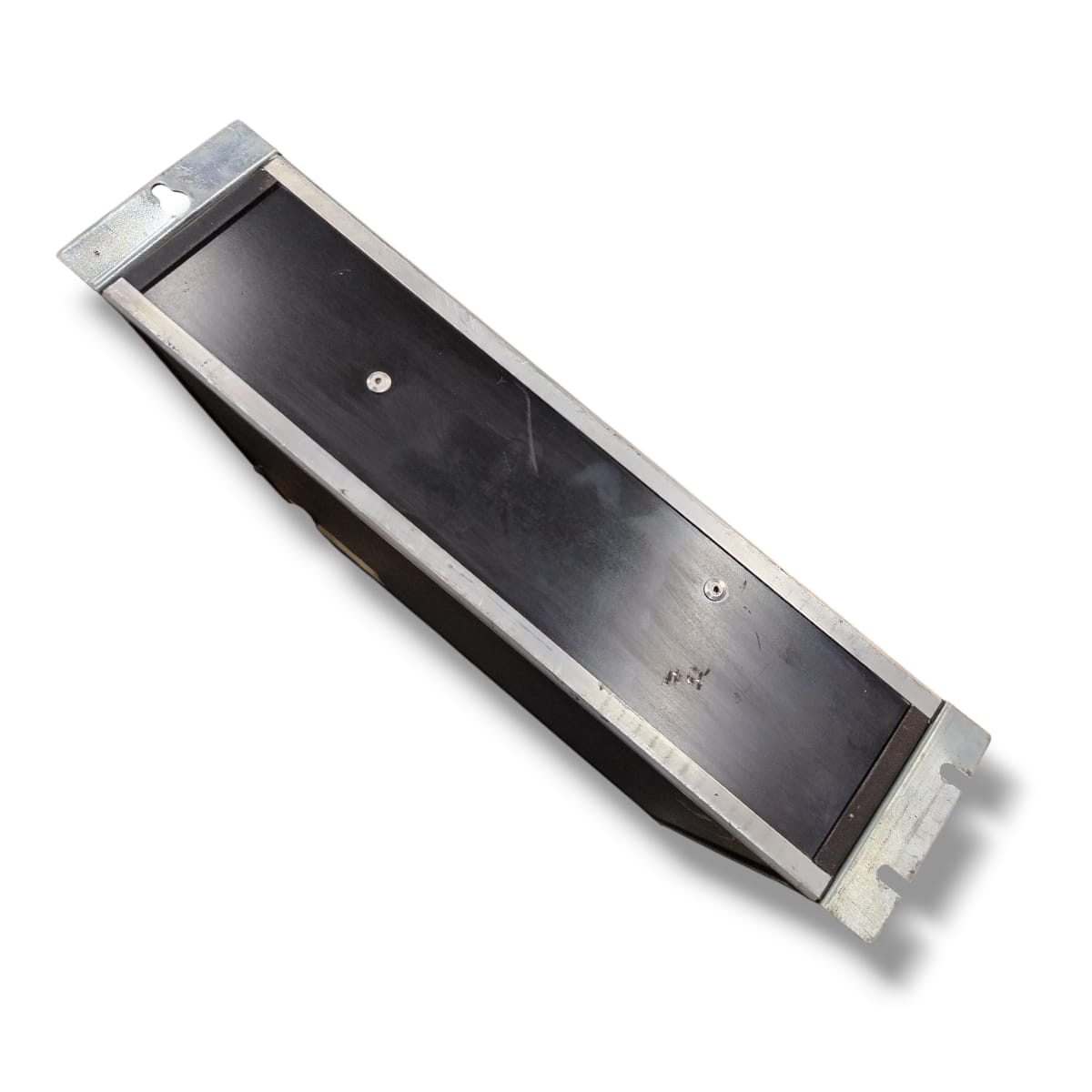

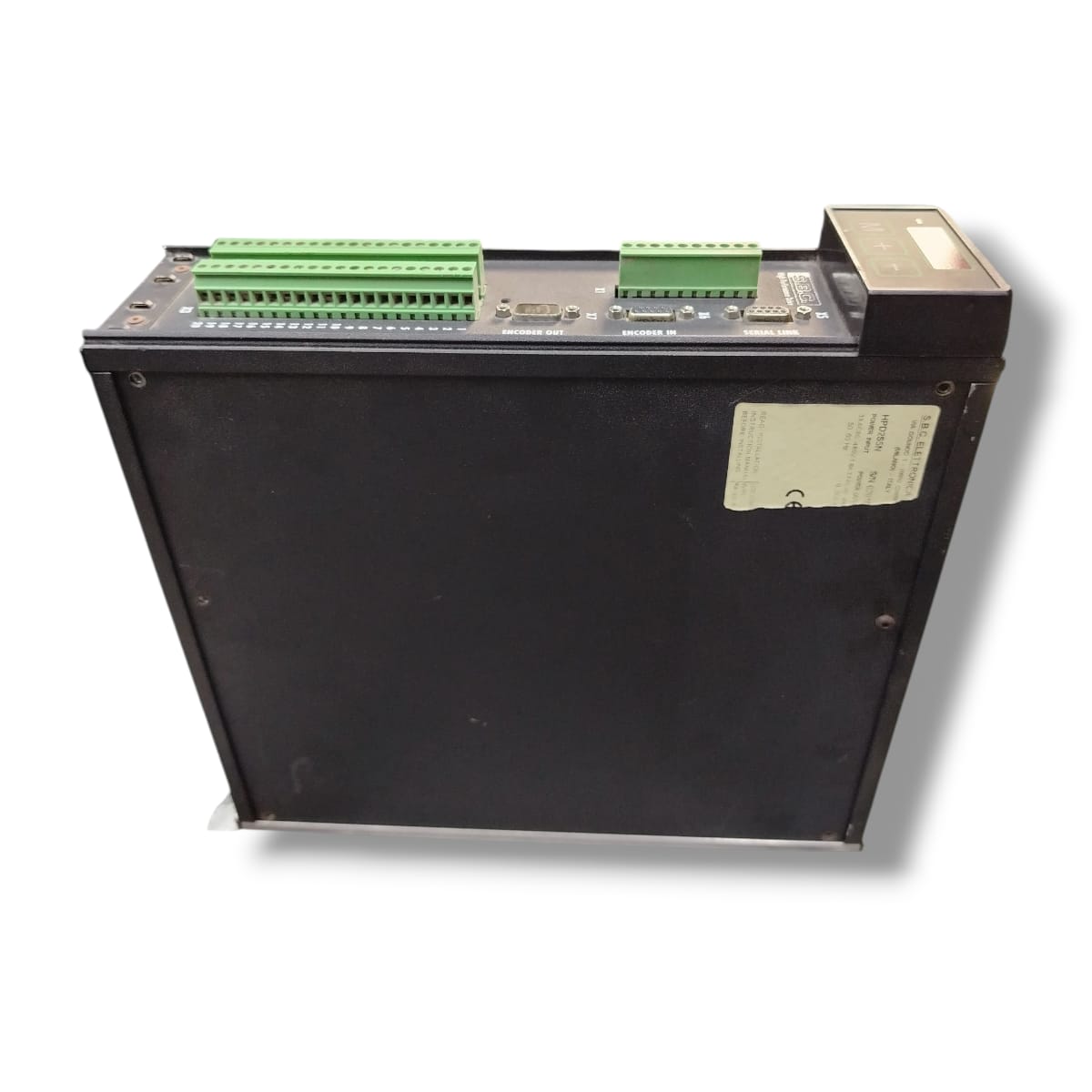

PARKER HPD2S5N SERVODRIVE

PARKER HPD2S5N SERVODRIVE

Voltaje: 90 a 480 VAC, trifásico

Frecuencia: 50 / 60 Hz

Voltaje de bus (cuando la entrada es 480 VAC): ~ 680 VDC

Modulación (PWM): ~ 8 kHz
Según una fuente asiática para “HPD2S5N”:

Corriente continua (RMS): ~ 2 A

Corriente pico (RMS): ~ 4 A

Corriente pico (valor de seno): ~ 5.7 A

Corriente continua (valor de seno): ~ 2.8 A

Modo velocidad / torque: entrada ±10 V (resolución de 15 bits)

Modo posición: entradas tipo Step / Direction

Máxima frecuencia de comando (Step/Direction): ~ 800 kHz

Entradas digitales: 8 (24 V)

Entrada analógica auxiliar: ±10 V (10 bits)

Salidas digitales: ~ 6 o 7 (según versión) a 24 V / 100 mA (PNP)

Salida analógica auxiliar: ±10 V (8 bits)

Salida de encoder (si aplicable): hasta ~ 450 Hz

Puerto serie: RS-422 / RS-485

Capacidad de conexión encadenada (daisy chain): hasta 32 unidades

Tiempos de escaneo internos tipo PLC: ~ 6.144 µs

Funciones incorporadas: movimientos predefinidos, control de aceleración, seguimiento digital (locking), PLC interno simple

Protección y ambiente: grado de protección IP20

Temperatura ambiente máxima de operación: ~ 45 °C

Disipación aproximada:

Etapa de control: ~ 18 W
Etapa de potencia: para rangos similares en otros modelos de la serie, valores del orden de decenas de watts (depende de la carga)

EQUIPO USADO FUNCIONANDO
