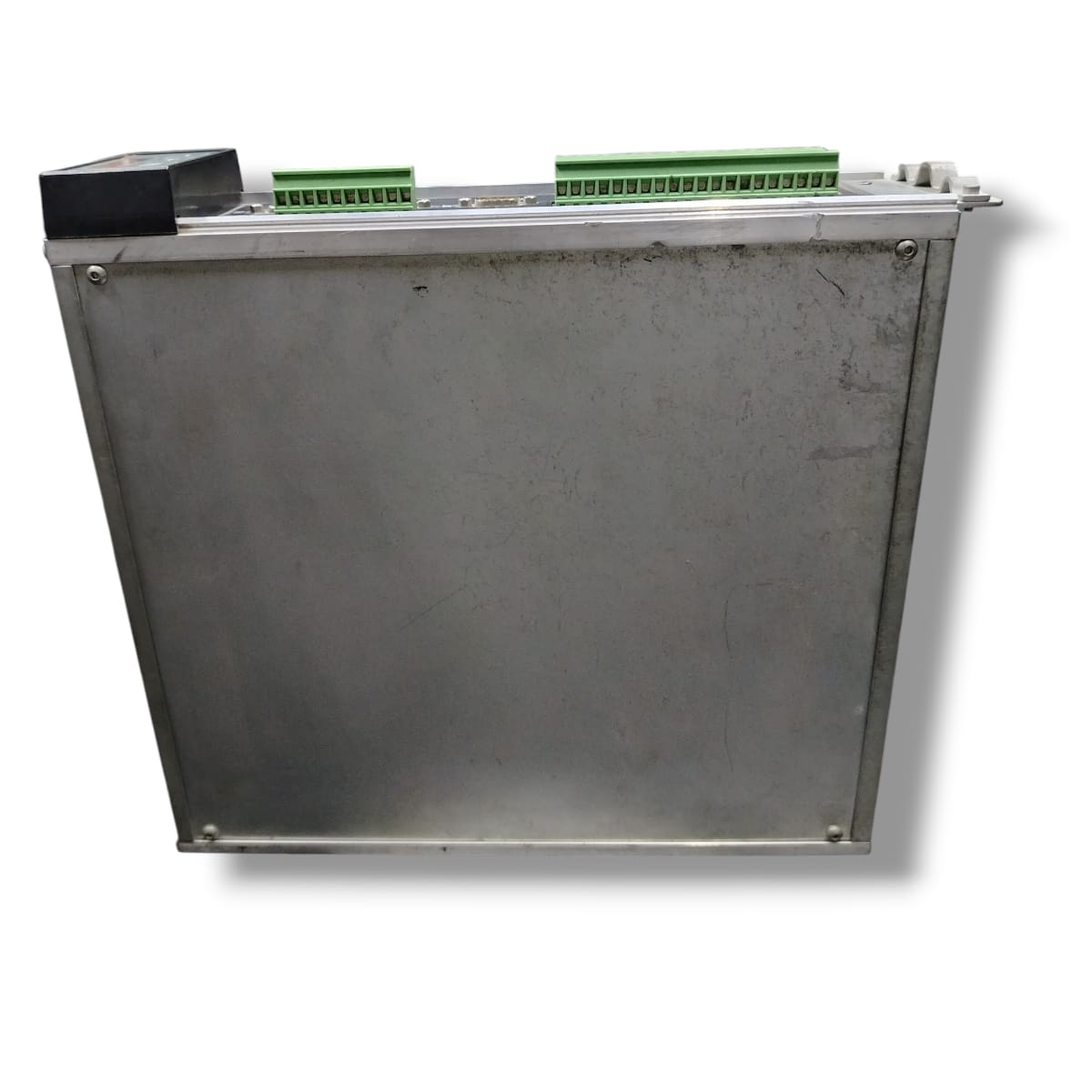

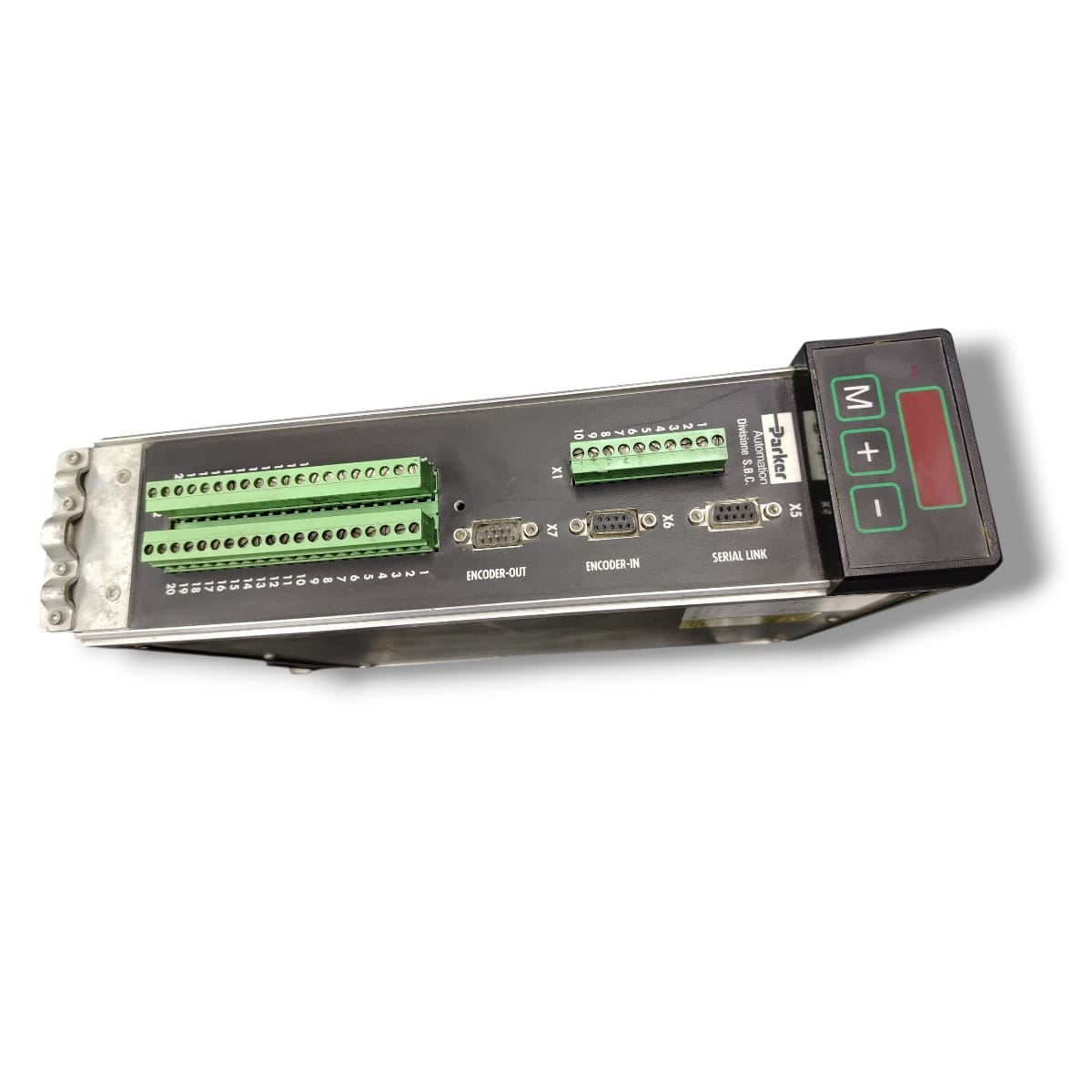

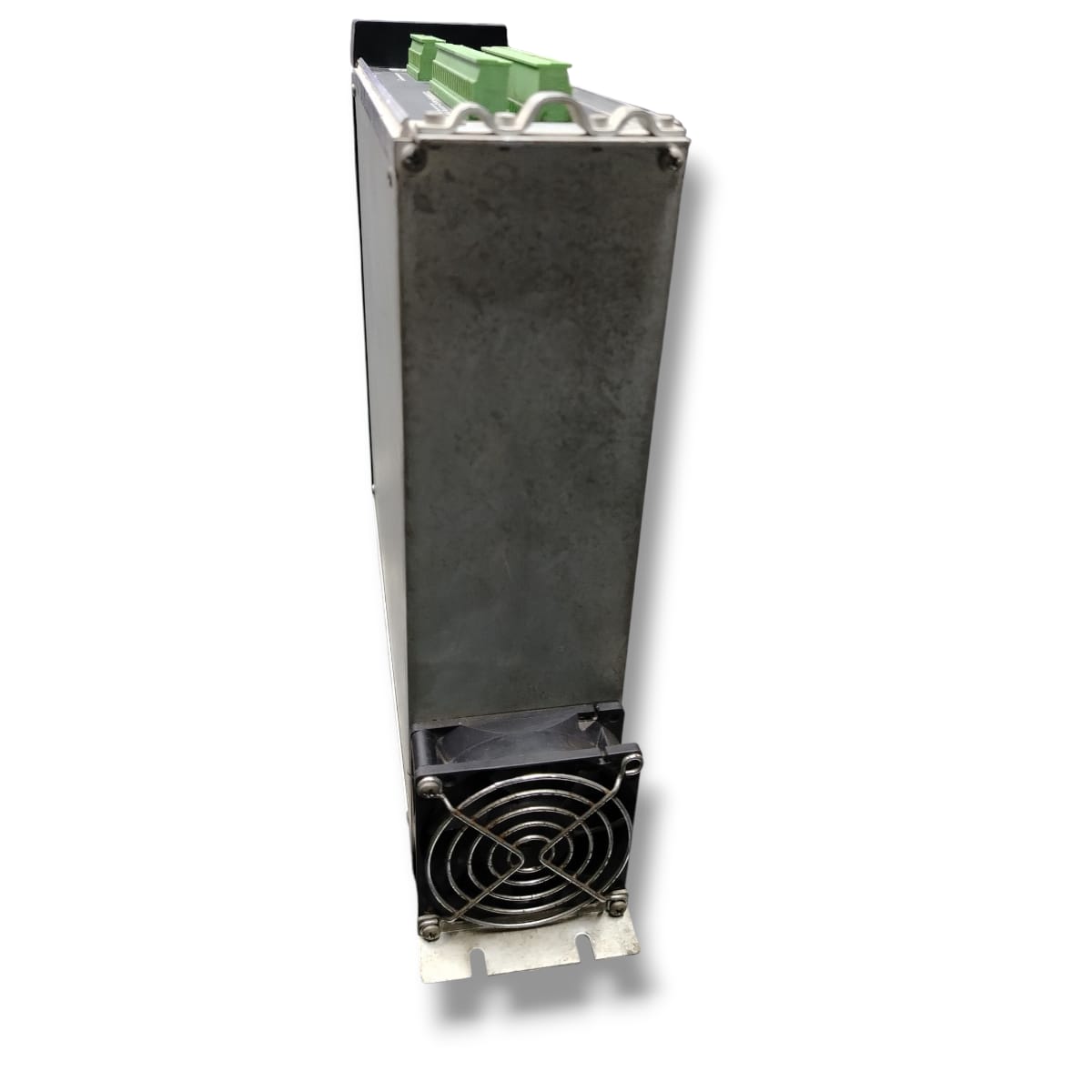

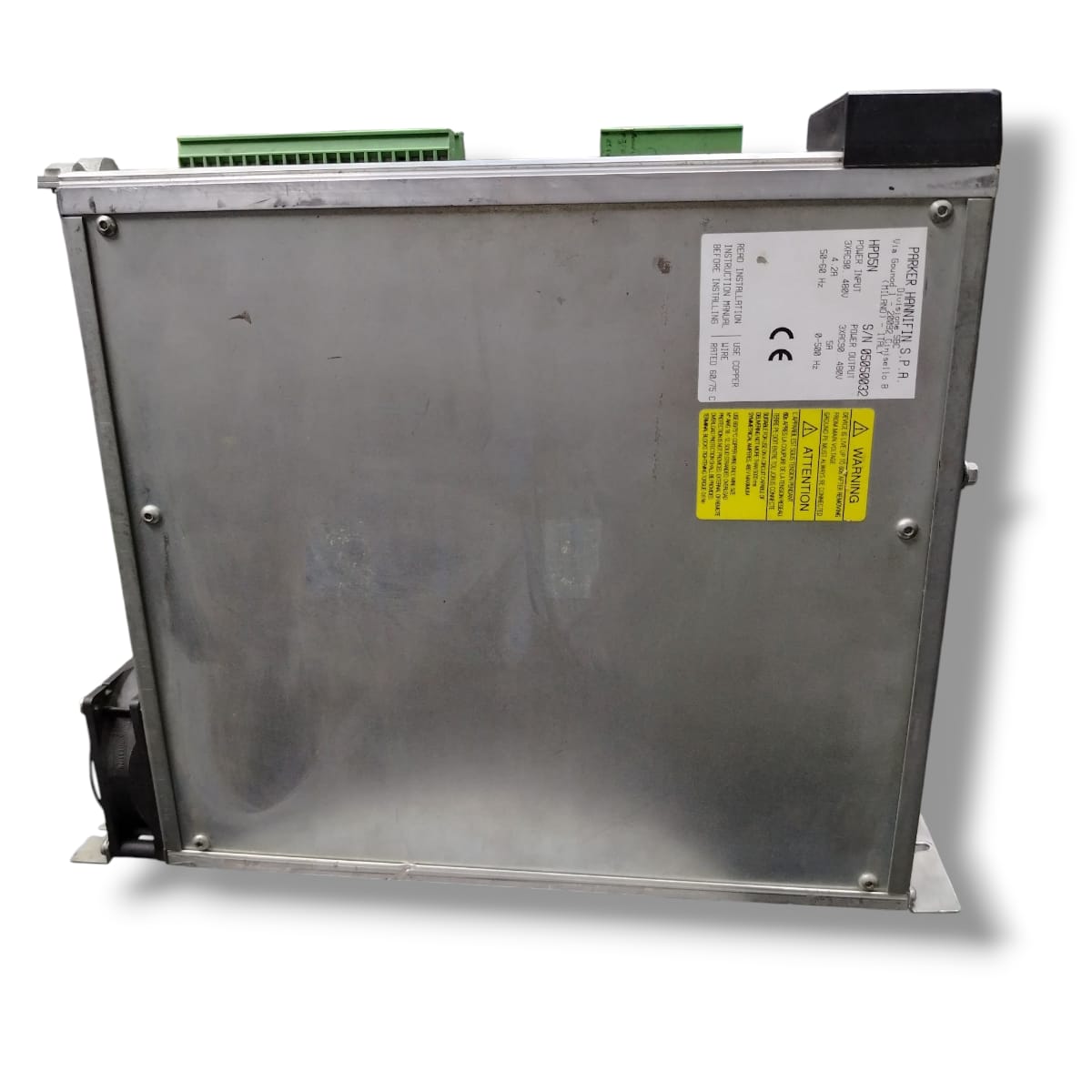

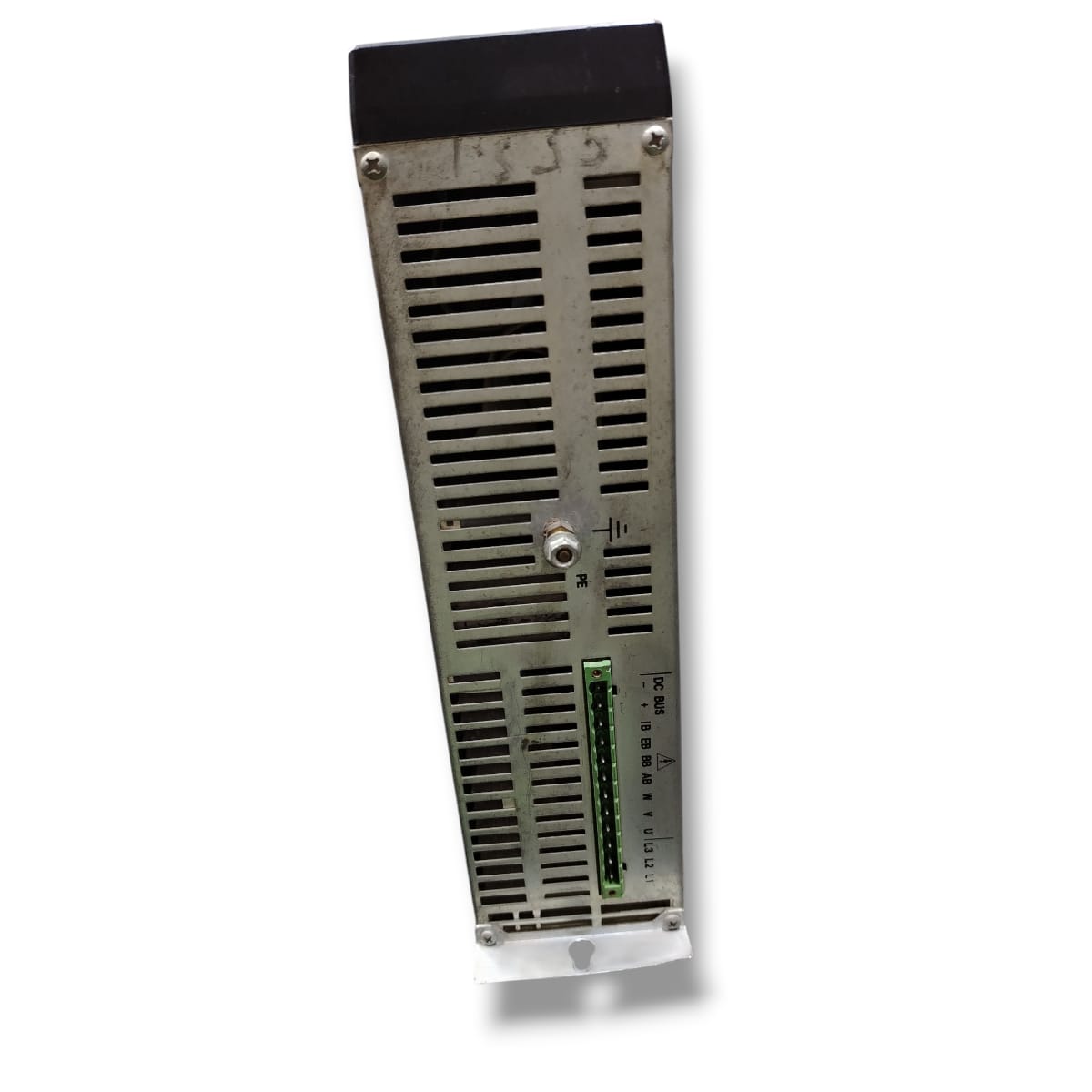

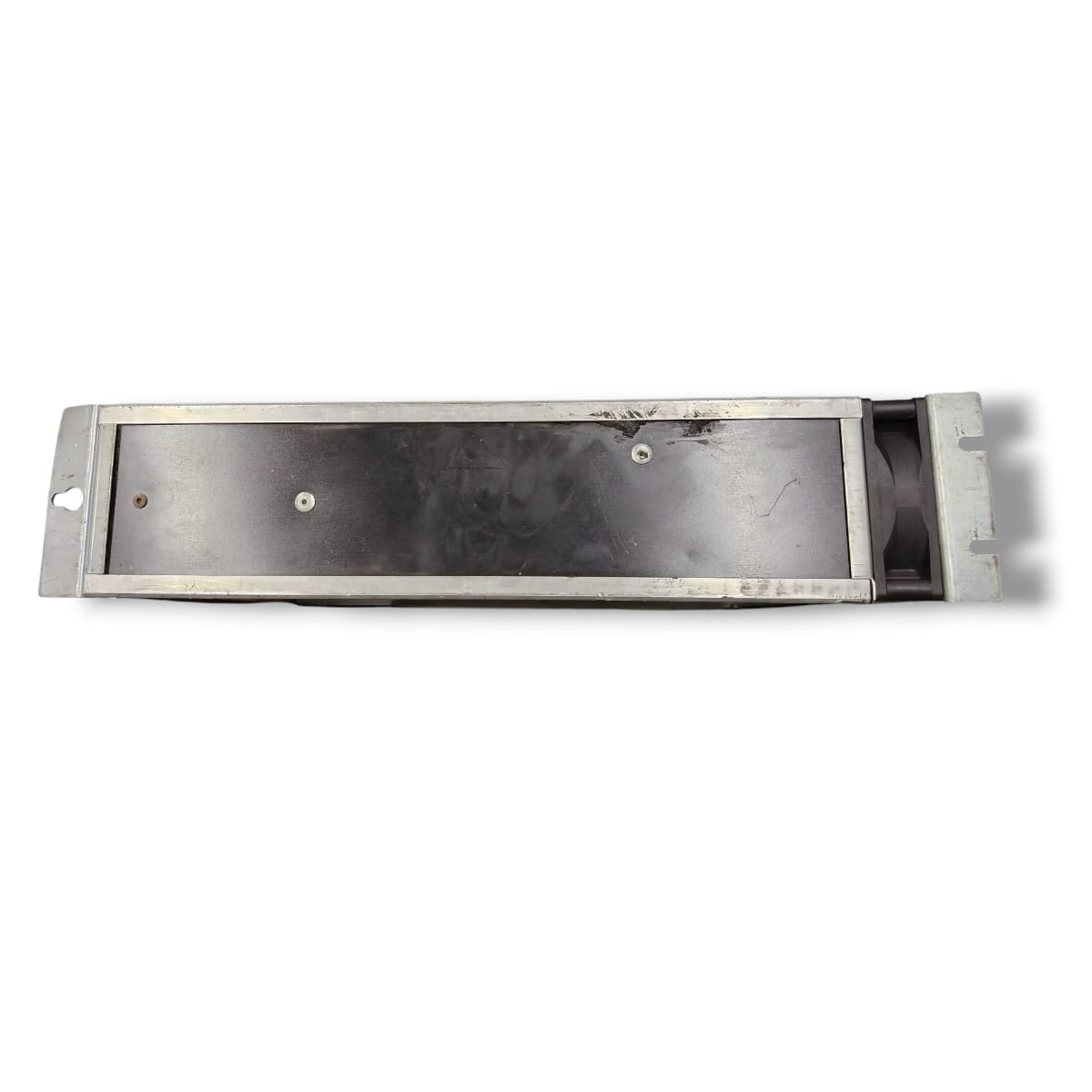

PARKER HANNIFIN HPD5N SERVODRIVE

PARKER HANNIFIN HPD5N SERVODRIVE

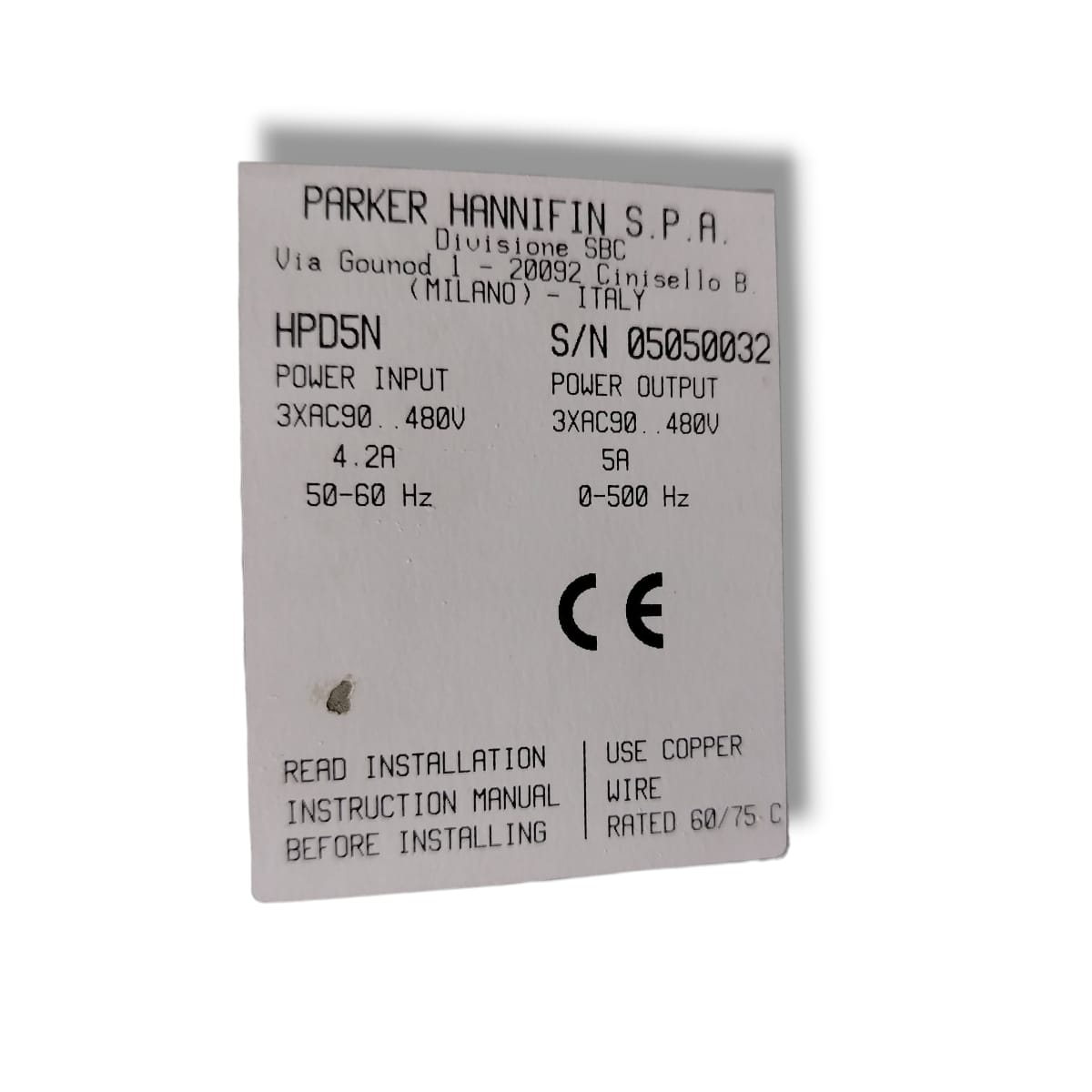

Gama de entrada: 3-fase 90 a 480 VAC

Frecuencia de entrada: 50 / 60 Hz

Corriente continua nominal (RMS): 5 A

Corriente pico admisible: ≈ 14,1 A (pico de seno)

Salida de frecuencia: de 0 a 500 Hz

Entrada analógica: ±10 V para control de velocidad / torque

Entrada digital: acepta comandos tipo step / direction y señales digitales de control (8 entradas digitales)

Salidas digitales: 6 (PNP) con capacidad de 100 mA aprox

Interfaz serial: RS-422 / RS-485 para configuración, monitoreo y comunicación Soporte para feedback por resolver o encoders

Comunicación “en cascada” (daisy-chain): puede integrarse hasta 32 unidades en red

Control de velocidad, torque y posicionamiento integrado

Gestión avanzada de límites de torque, ventanas de velocidad, perfiles trapezoidales y bloqueo digital (“digital locking”)

Función interna tipo mini-PLC para manejar salidas/entradas digitales y automatismos sencillos

Procesamiento del PWM (modulación de ancho de pulso) interno para generar señales de potencia al motor

Filtros internos y diseño para cumplimiento EMC (clases de emisión e inmunidad) Temperatura de operación: desde –25 °C hasta +50 °C

Grado de protección: IP20 (en gabinete cerrado)

Envolvente metálico robusto, carcasa con disipación de calor por convección natural

Advertencia: el dispositivo puede permanecer energizado hasta 60 segundos después de desconectarse la alimentación principal; se debe mantener la conexión a tierra (PE) siempre.

Tensión bus interno DC esperada: en rangos intermedios generados por rectificador interno (condiciones según manual)

Resistencia de frenado interna: el HPD5N incluye resistencia de frenado integrada; se permite conectar una resistencia externa adicional si es necesario disipar más energía

EQUIPO USADO FUNCIONANDO
