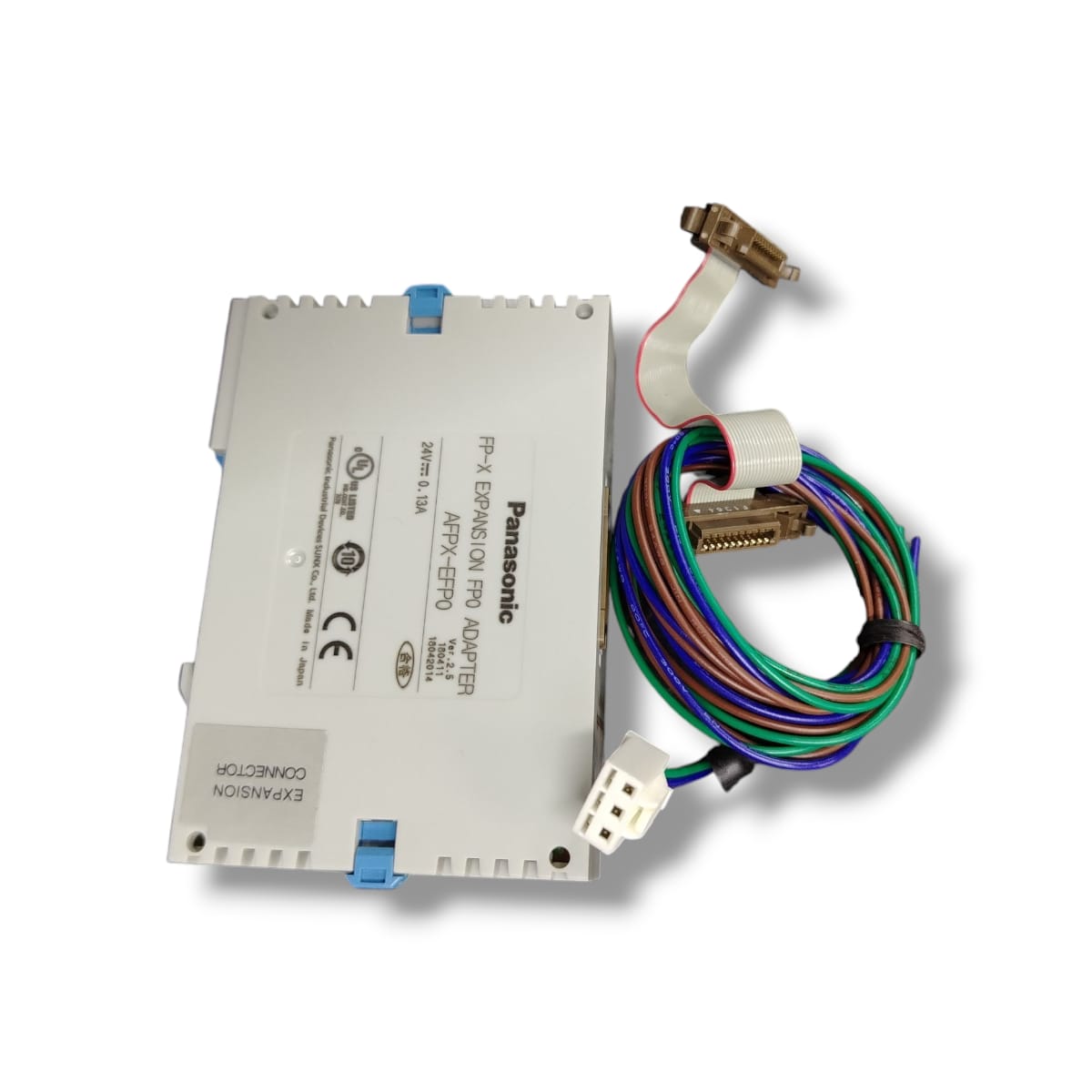

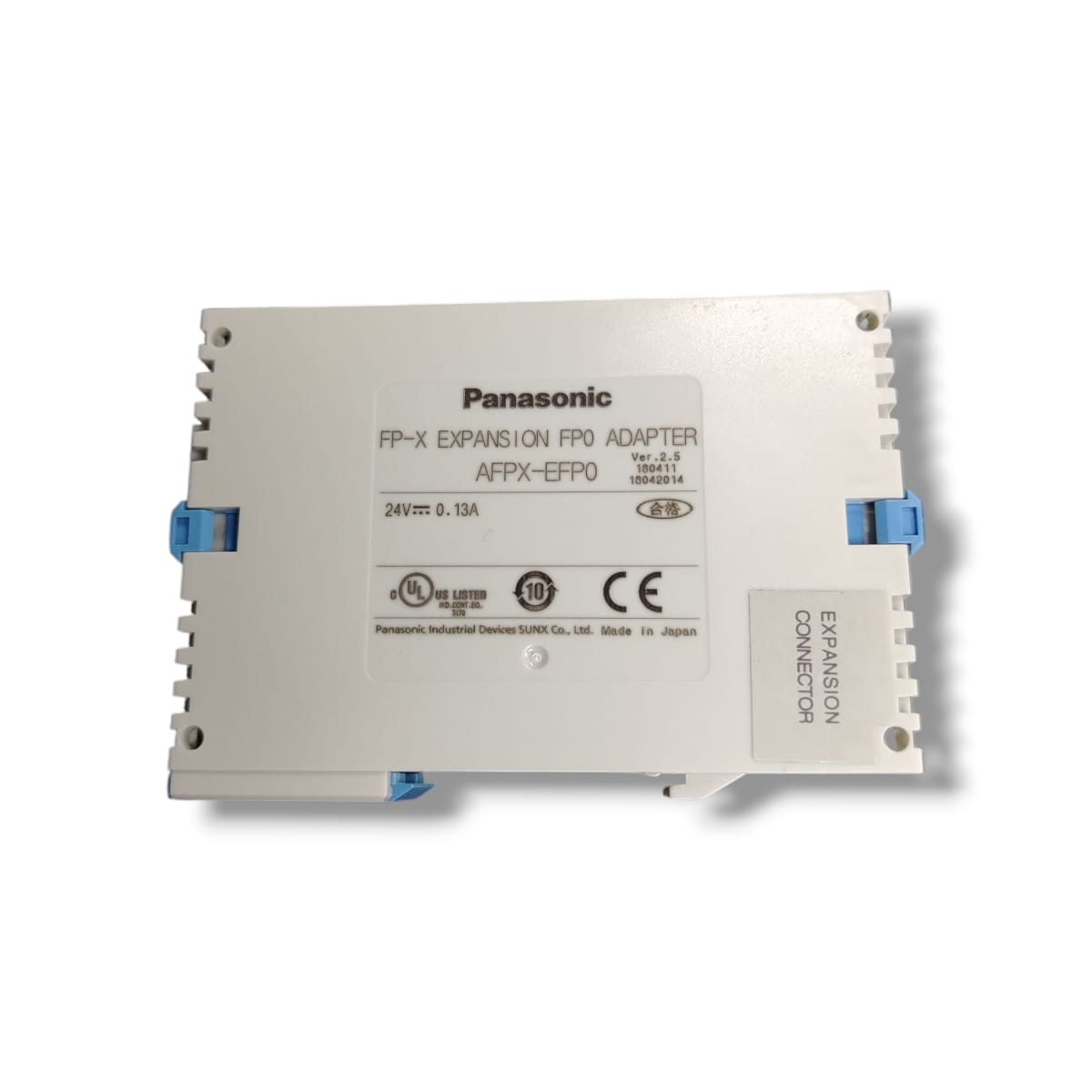

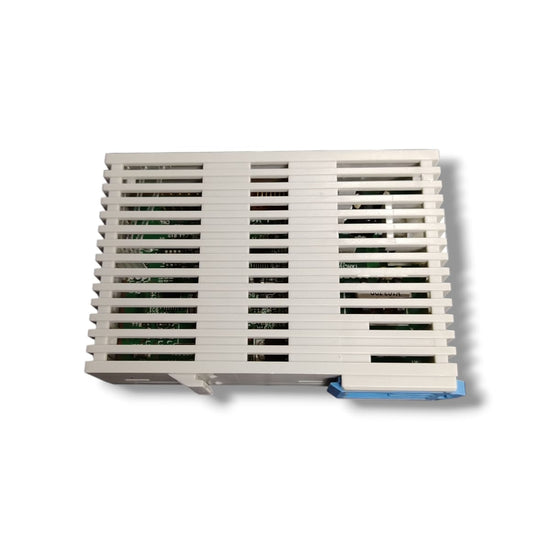

PANASONIC AFPX-EFP0 ADAPTADOR DE EXPANSIÓN

PANASONIC AFPX-EFP0 ADAPTADOR DE EXPANSIÓN

es un adaptador de expansión para la serie FP-X de Panasonic. Se emplea para conectar módulos de expansión de la línea FP0 / FP0R a un sistema FP-X, permitiendo extender la capacidad de I/O del PLC.

Modelo: AFPX-EFP0

Tipo: adaptador de expansión (FP0 expansion adapter)

Dimensiones aproximadas: 25 × 90 × 60 mm Peso desconocido (no especificado públicamente)

Permite conectar hasta 3 módulos FP0 / FP0R como unidades esclavas detrás del adaptador.

El adaptador debe instalarse al final de la cadena de expansión FP-X (a la derecha de cualquier unidad FP-X de expansión).

Puede coexistir con unidades de expansión FP-X (modelos E16, E30, etc.), pero sólo un adaptador FP0 puede instalarse en la red de expansión.

Voltaje nominal de entrada: 24 V DC

Rango de operación permitido: 21,6 V a 26,4 V DC

Corriente de irrupción (inrush): ≤ 20 A (a 25 °C)

Protección interna: fusible incorporado (no reemplazable)

Modo de aislamiento: no aislado (es decir, no hay aislamiento galvánico entre las etapas)

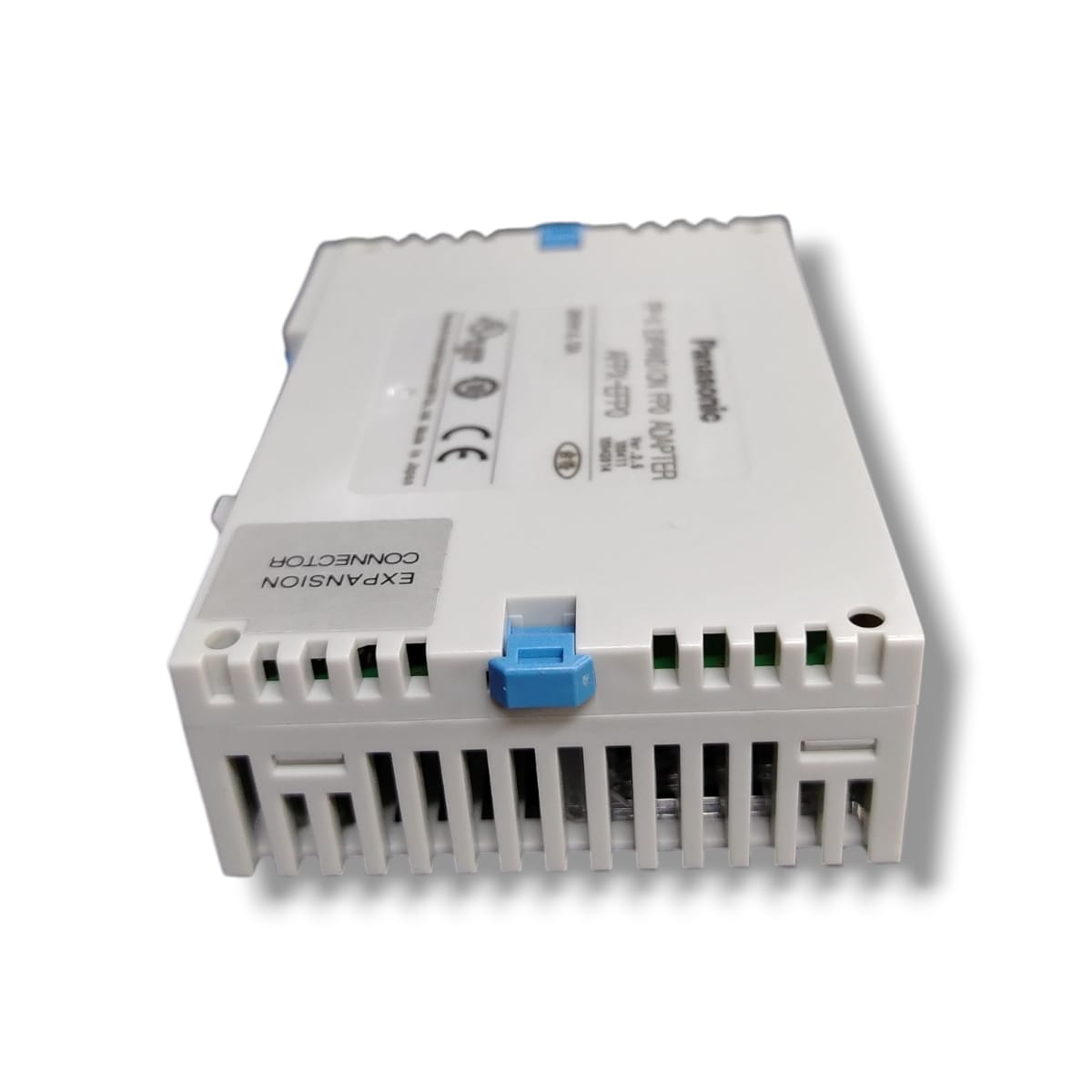

Conector de expansión FP-X: para conectar el adaptador a la CPU FP-X o a unidades de expansión FP-X anteriores mediante cable exclusivo FP-X.

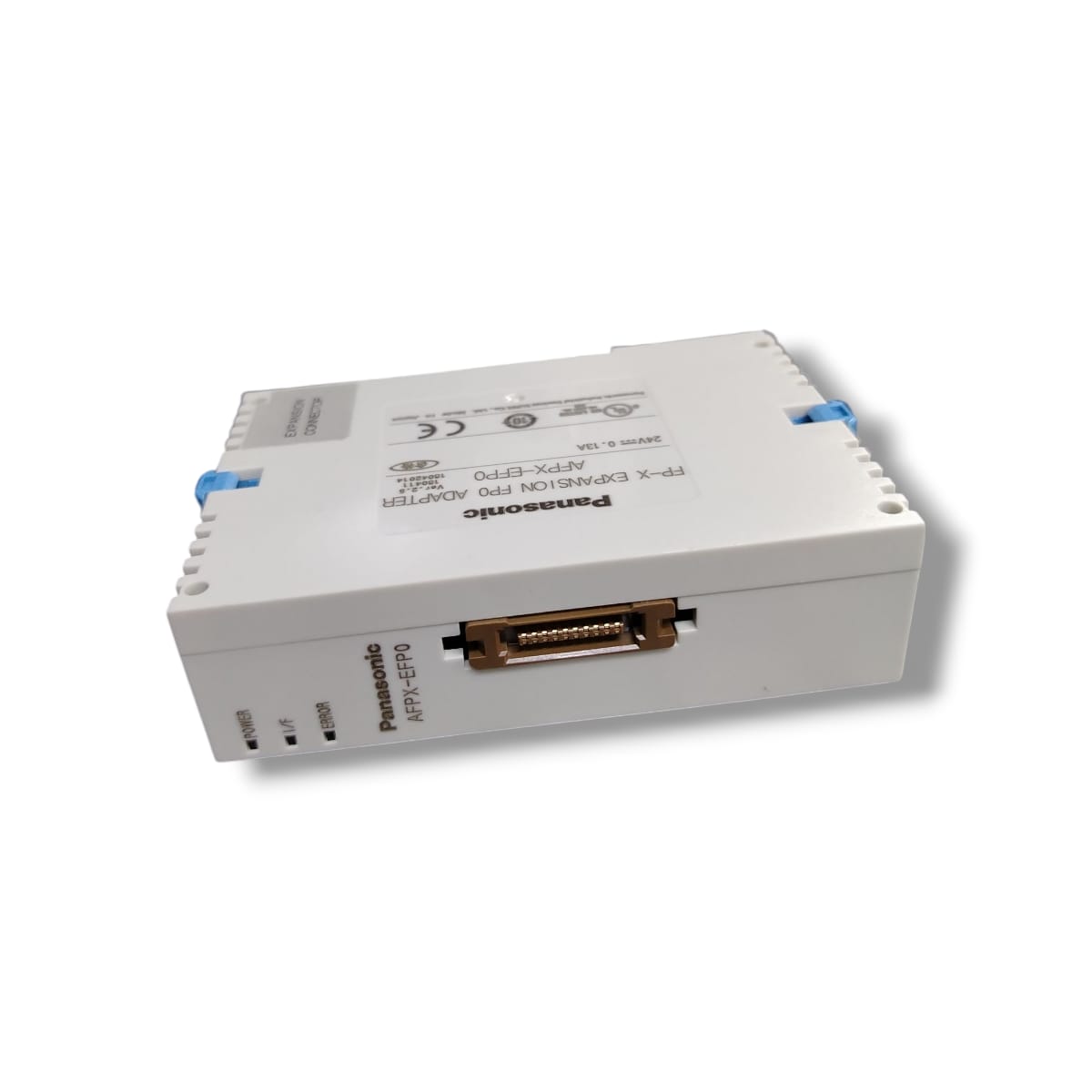

Conector para módulos FP0 / FP0R: punto de conexión para los módulos esclavos FP0 / FP0R que se adicionan.

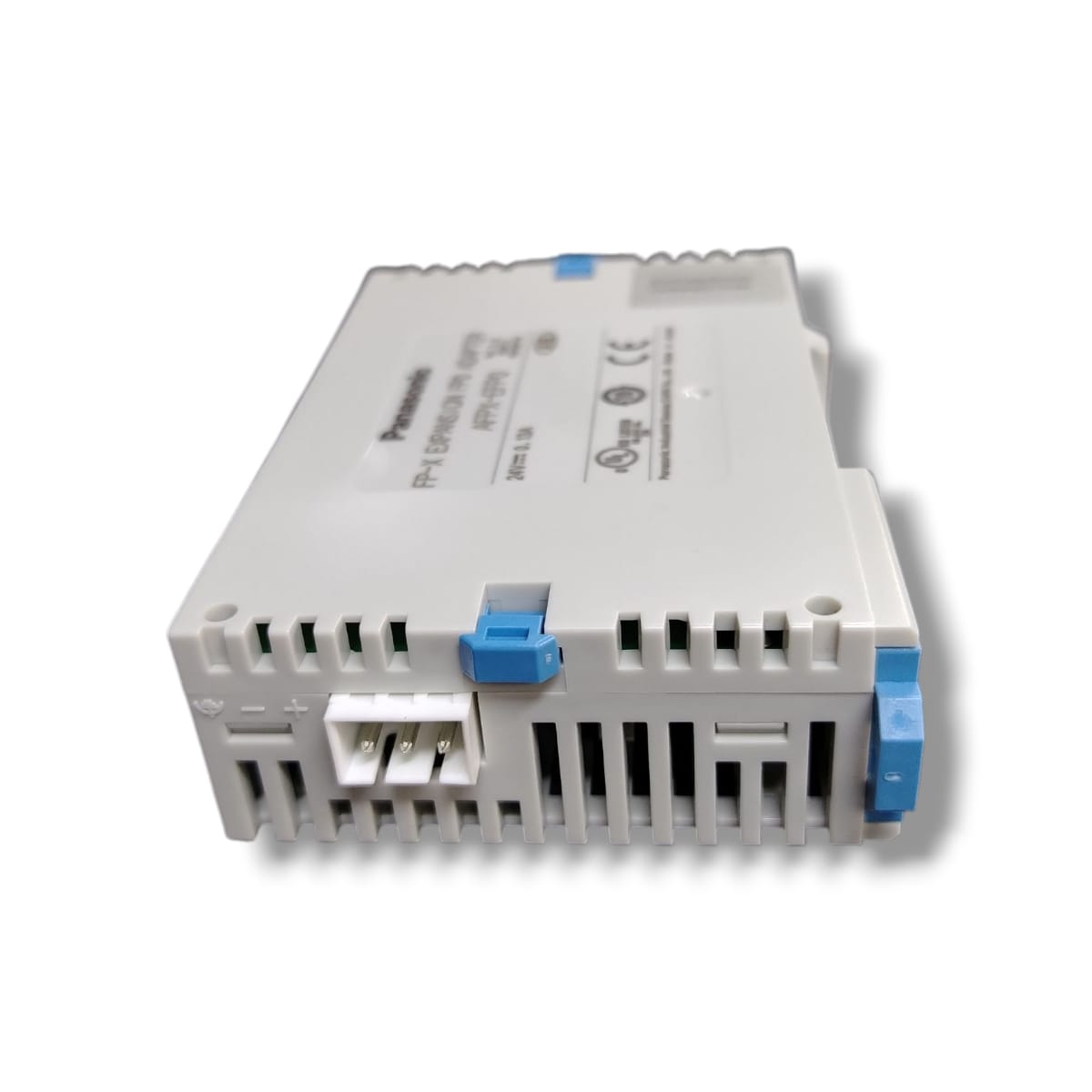

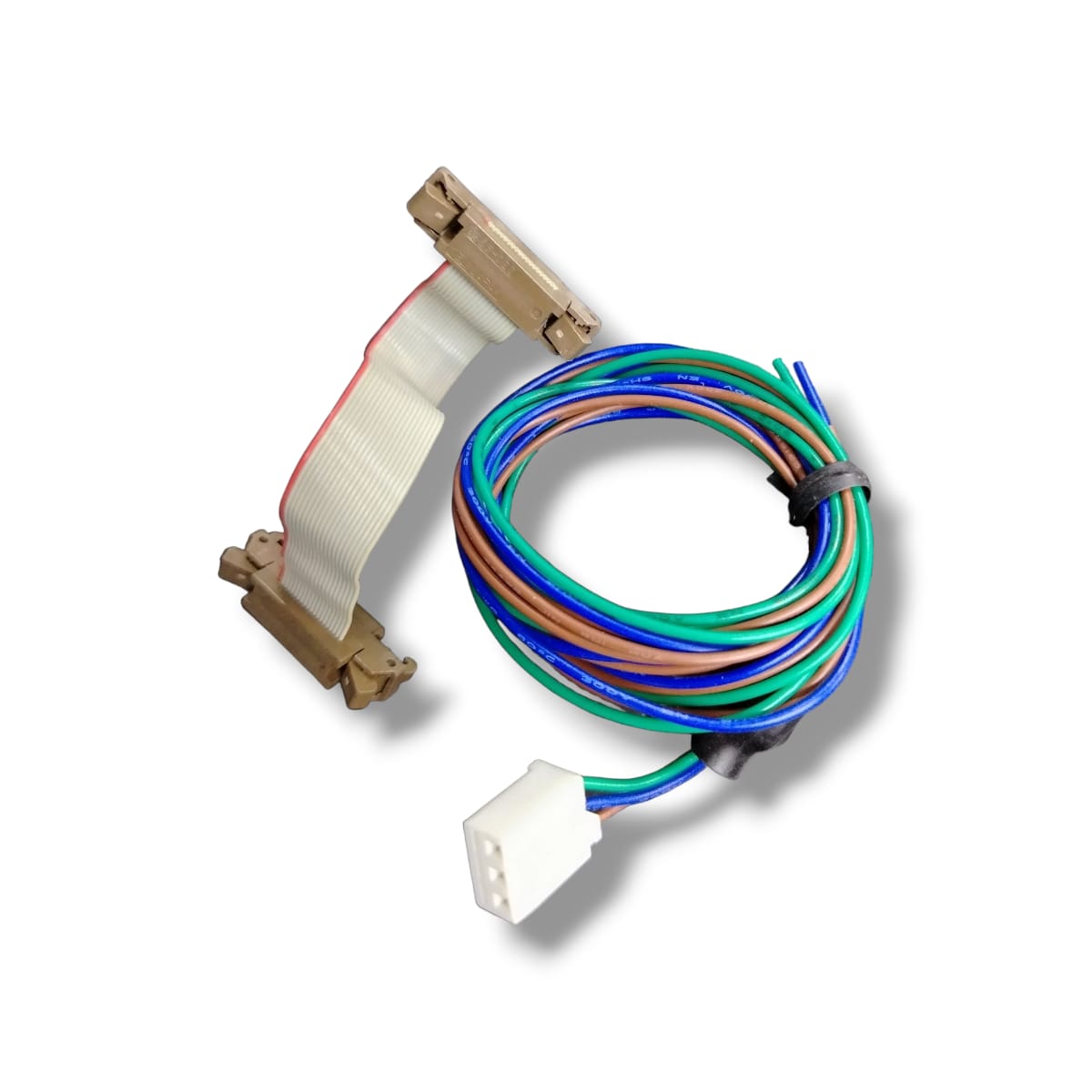

Conector de alimentación: cable especial (producto AFP0581) de 3 pines (24 V, 0 V y tierra funcional) para alimentar el adaptador.

LED RUN (verde): se enciende cuando el adaptador tiene alimentación de 24 V y la comunicación con la CPU FP-X comienza correctamente.

LED I/F (verde): indica que la comunicación entre el adaptador y la CPU está activa. Si parpadea, puede indicar que no hay módulo FP0 conectado.

LED ERROR (rojo): parpadea en caso de error con la conexión a módulos FP0 / FP0R o fallas de comunicación.

La longitud total del cable de expansión FP-X (entre CPU, unidades de expansión y adaptador) no debe exceder 160 cm.

El adaptador FP0 no puede funcionar por sí solo: debe tener al menos un módulo FP0 conectado.

El orden de conexión: primero CPU → (unidades FP-X de expansión) → adaptador AFPX-EFP0 → módulos FP0

Cuando se combinan unidades FP-X y módulos FP0, las direcciones I/O se asignan de modo automático según la posición del adaptador y módulos conectados.

EQUIPO USADO FUNCIONANDO
