OPTI MATE OP-413 PANEL DE PUNTO DE AJUSTE

OPTI MATE OP-413 PANEL DE PUNTO DE AJUSTE

Permite visualizar valores numéricos (4 dígitos LED) y modificar puntos de ajuste (setpoints)

Soporta hasta 6 “field points” (seis valores configurables / variables)

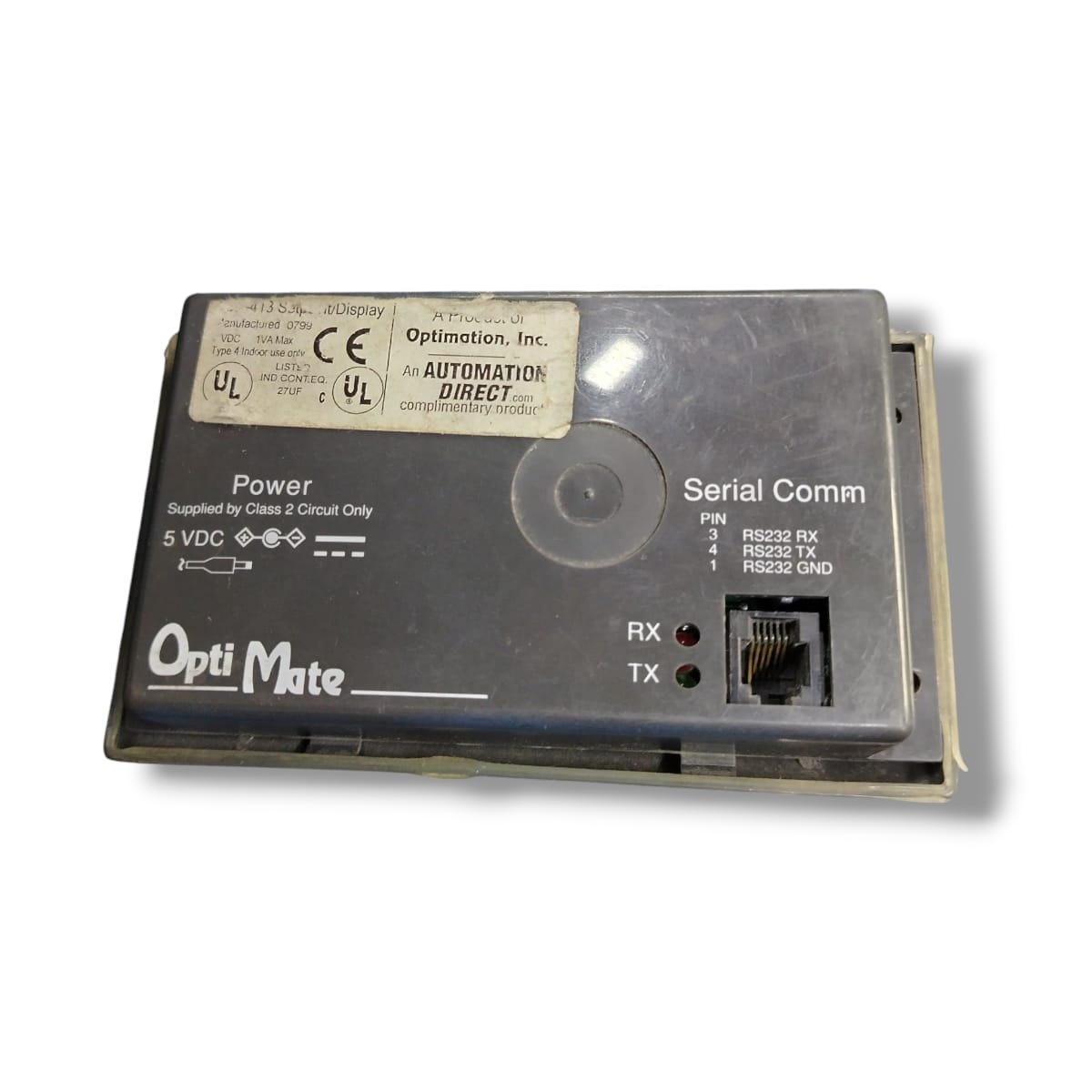

Comunicación con el PLC mediante interfaz serial RS-232 usando conector RJ12 de 6 pines

Puede extraer +5 V DC desde el puerto de comunicaciones (si el PLC lo suministra) para su alimentación, en ciertos modelos de PLC (DirectLOGIC DL05, DL105, DL205, DL405)

Si el PLC no proporciona alimentación, requiere fuente externa de 5 V DC (por ejemplo fuente OP-PS400)

Voltaje de alimentación: 5 V DC

Consumo típico: 0,80 W a 5 V DC (para el OP-413 dentro de la serie OP-400)

En condiciones normales, el panel puede conectarse a PLC vía RS-232 con cable RJ12 (longitud limitada por el estándar RS-232)

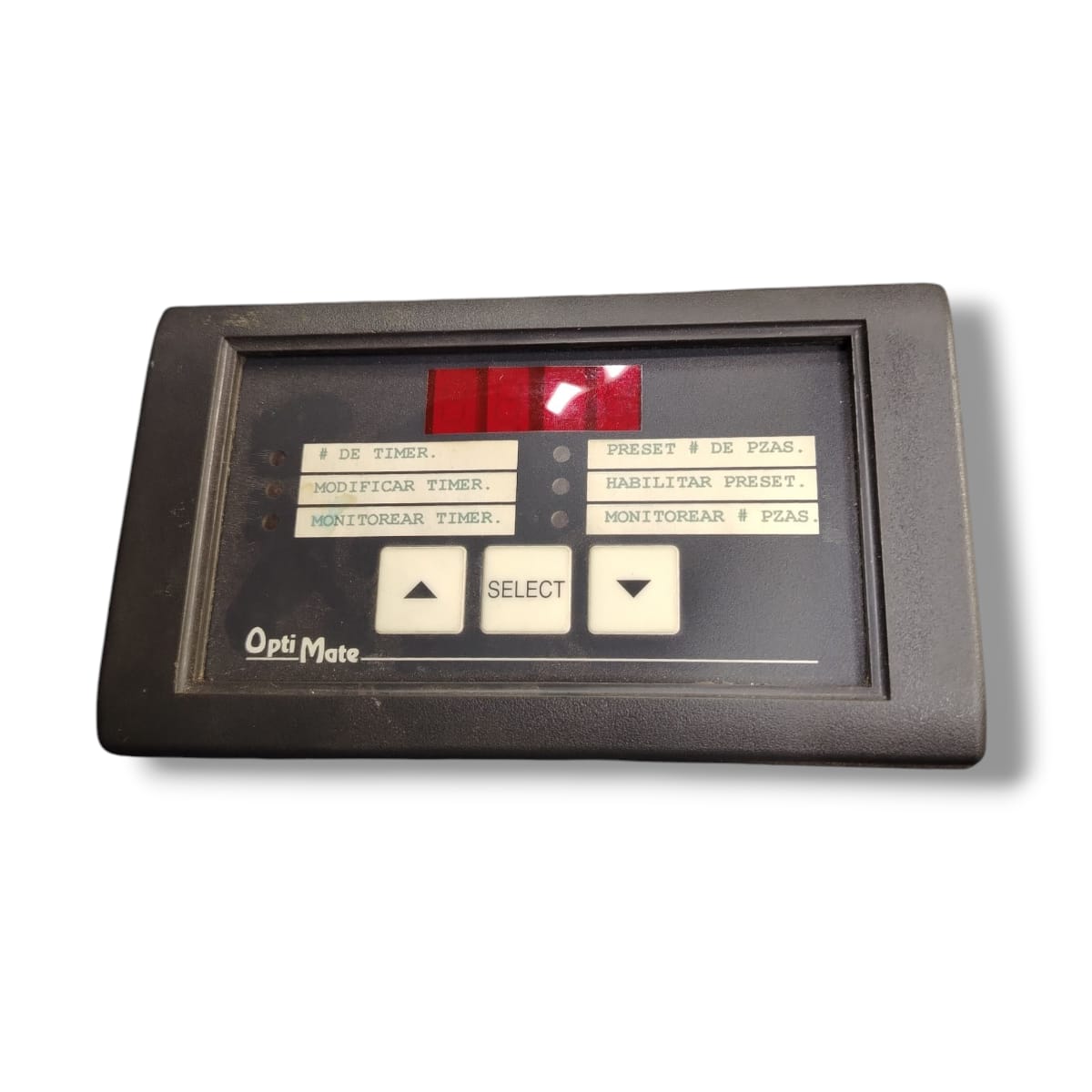

Display: 4 dígitos LED numéricos para mostrar valores

Botones: botón “SELECT” para seleccionar la variable mostrada, flechas “UP” / “DOWN” para ajustar el valor de setpoint

Indicadores: LEDs para indicar actividad de transmisión (TX), recepción (RX) en el puerto serial

Modo de “Force Setpoint”: permite al PLC escribir valores de setpoint forzados mediante registros específicos cuando esté habilitado en la configuración del panel

Soporta varios PLCs / controladores, entre ellos: DirectLOGIC DL05, DL06, DL105, DL205, DL305, DL405, Allen-Bradley SLC 5/03, SLC 5/04, MicroLogix

Limitación de uso: los paneles de la serie OP-400 (como el OP-413) son para conexión con un solo puerto de CPU (un panel por puerto)

No destinados para funciones gráficas complejas, animaciones o manejo de textos muy extensos — son más bien para visualización y ajuste simples de valores numéricos

EQUIPO USADO FUNCIONANDO
