OMRON H8PS-8 (con detalle)

OMRON H8PS-8

Parte de la línea H8PS Cam Positioner, disponible con 8 salidas (H8PS‑8), en formato compacto ¼ DIN (96 × 96 mm3

Diseñado para reemplazar cam switches mecánicos, permitiendo la configuración sencilla de ángulos ON/OFF usando un encoder absoluto.

Velocidad máxima de operación: hasta 1 600 rpm (a resoluciones de 256 o 360); si usas la función ADV con 4 o más cam, baja a máximo 1 200 rpm

Precisión angular: ±0.5° con encoder de resolución 720Resolución: opciones de 256, 360, o 720 pulses por revolución

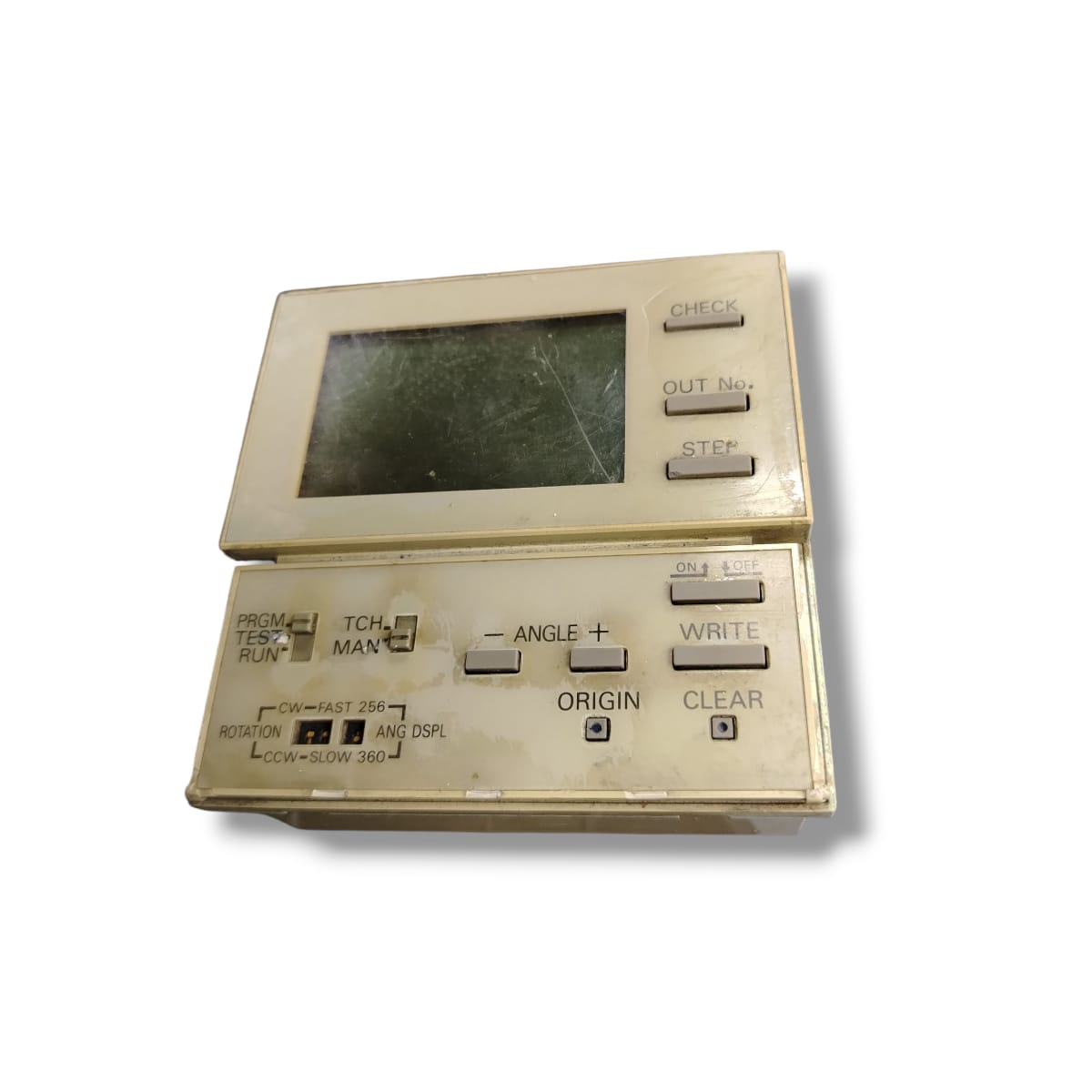

Pantalla LCD retroiluminada (negativa): números rojos para valor actual y verdes para valores configurados

Muestra ángulo, velocidad, alarmas y estados operativos (como RUN, PRG).

Entradas: uso de encoder absoluto dedicado; modelos de 8 salidas no cuentan con entradas externas adicionales

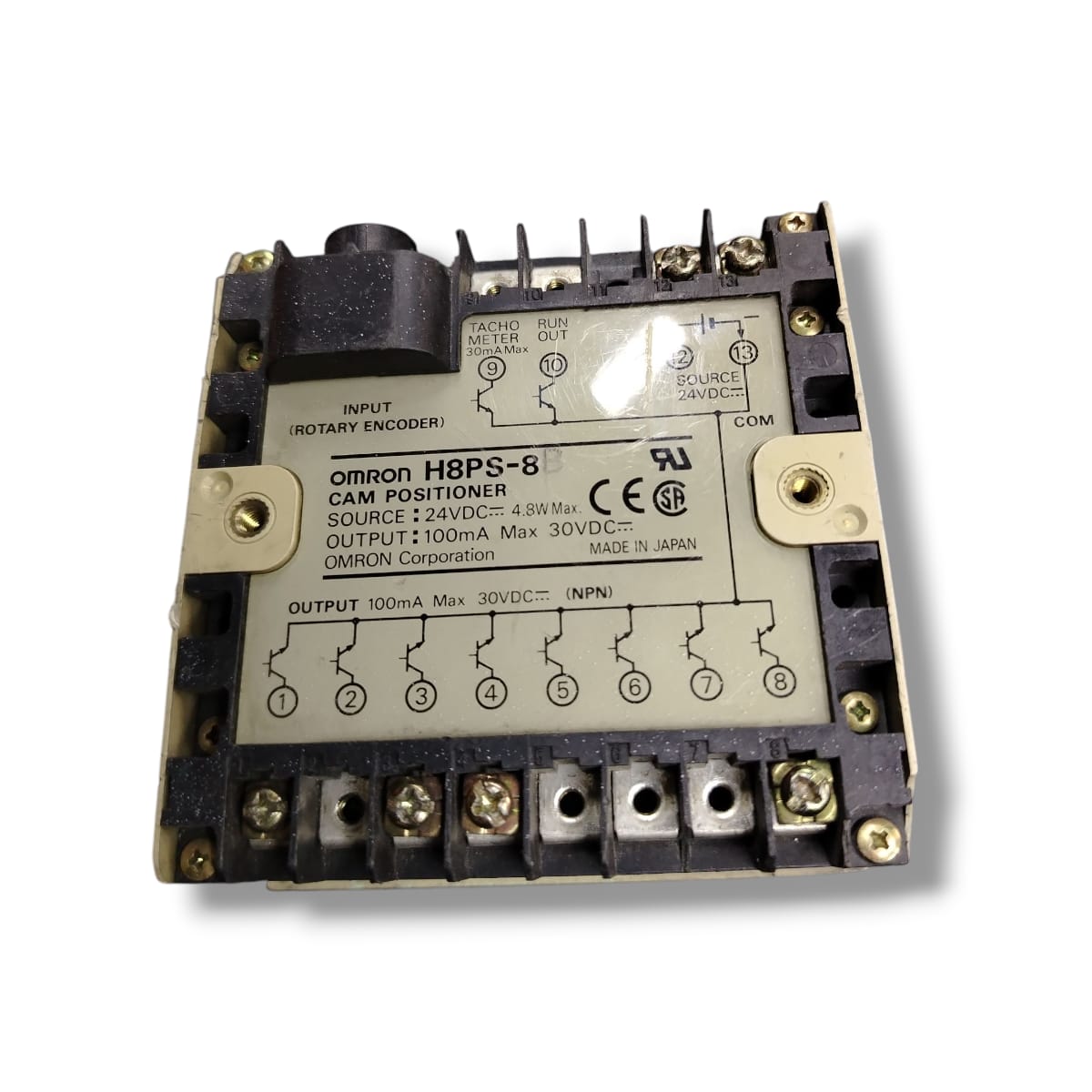

8 cam outputs (NPN o PNP según variante) + 1 salida RUN + 1 salida de pulso

Capacidad de salida: hasta 30 VDC, 100 mA por cam o RUN, con un total máximo combinado de 1,6 A. Residual máximo de 2 V

Salida de pulso: hasta 30 mA, residual máximo de 0,5 V (NPN) o 2 V (PNP).

Compensación de avance (ADV) para corregir retrasos de salida en alta velocidad (configurable para cada cam).

Función de bancos (Bank Function) en versiones de 16/32 salidas, permite guardar hasta 8 programas para producción multi-producto. Nota: el modelo H8PS‑8 no incluye esta función, ya que es exclusivo de mayores capacidades.

Salida de pulso personalizable: permite configurar el número de pulsos por revolución y el ángulo inicial de estos.

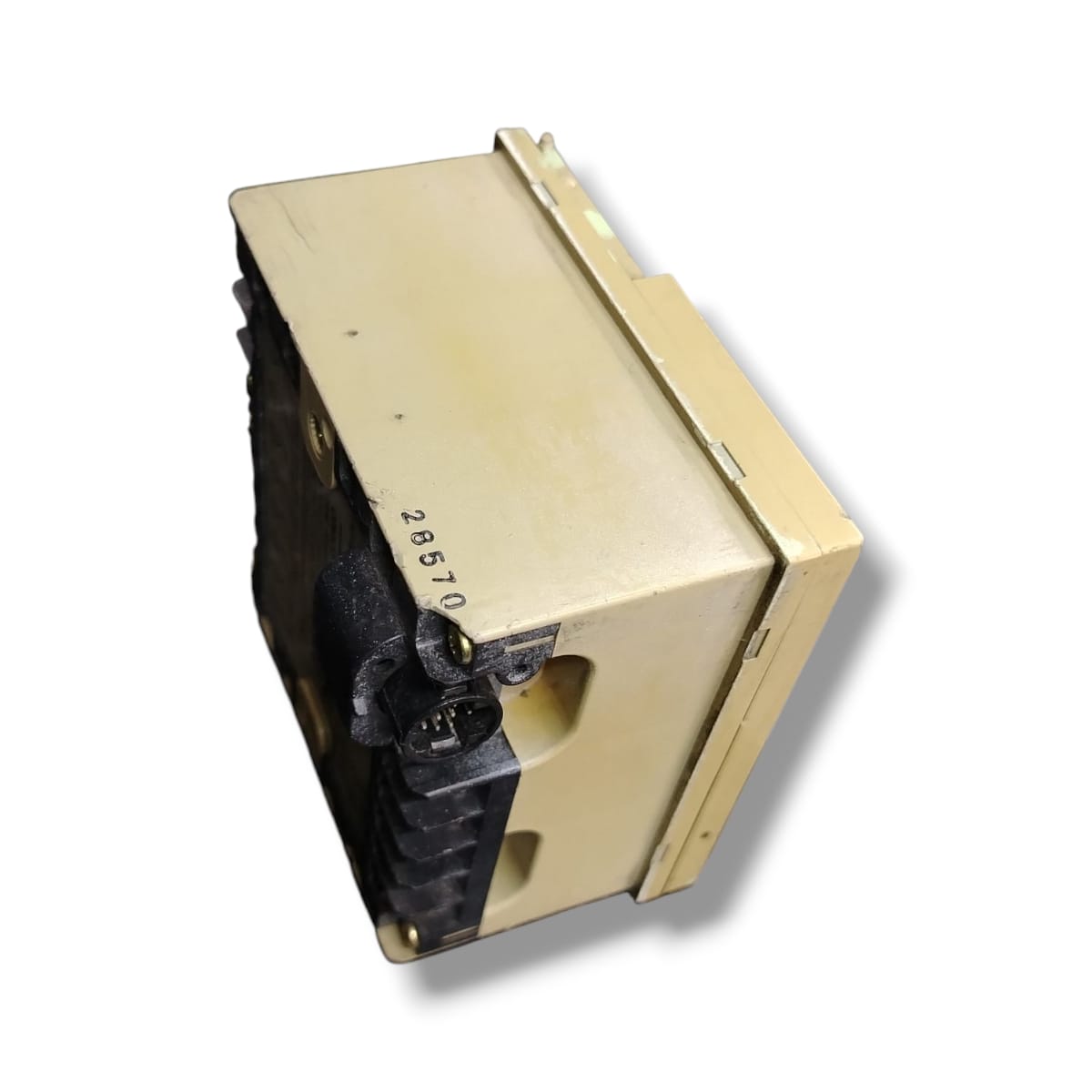

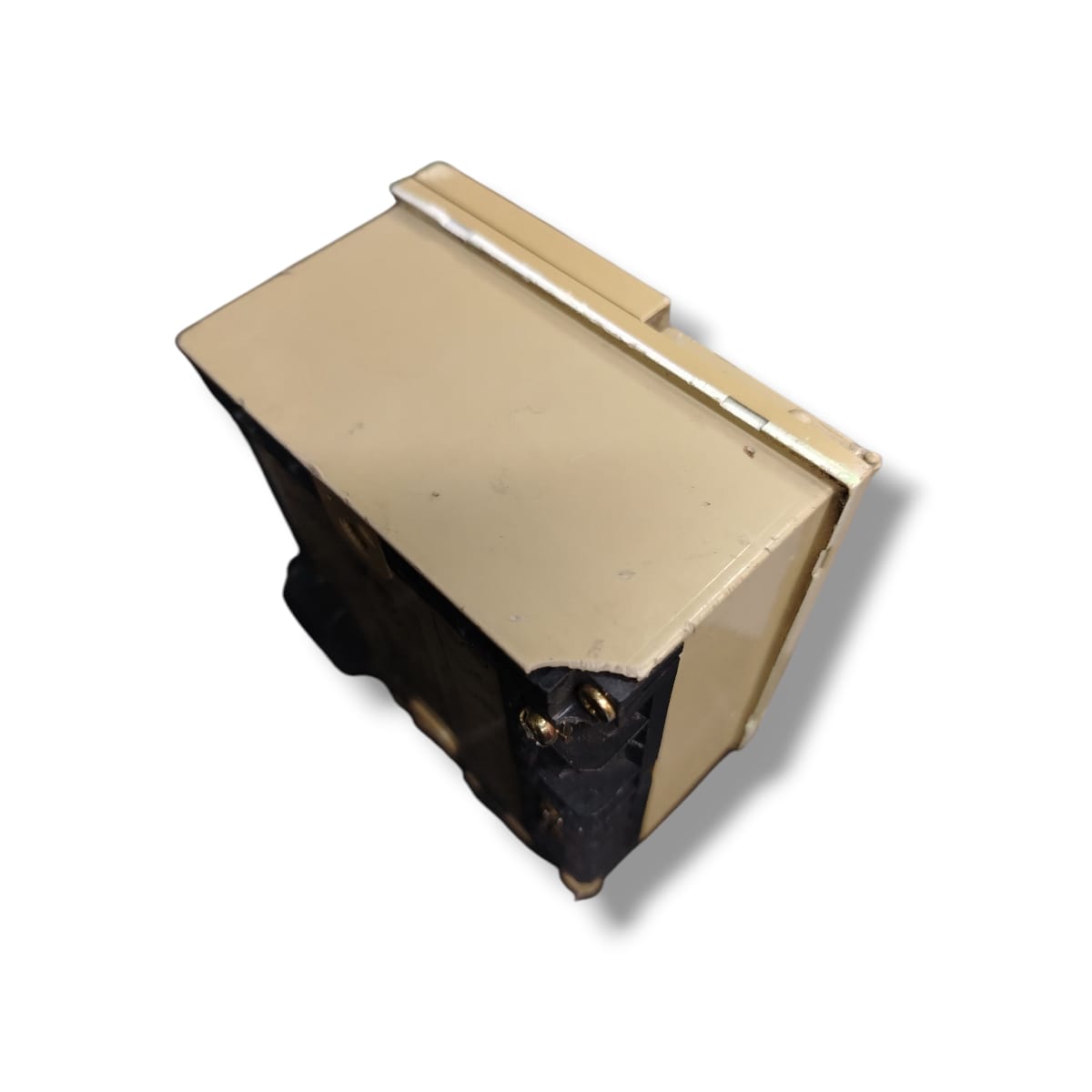

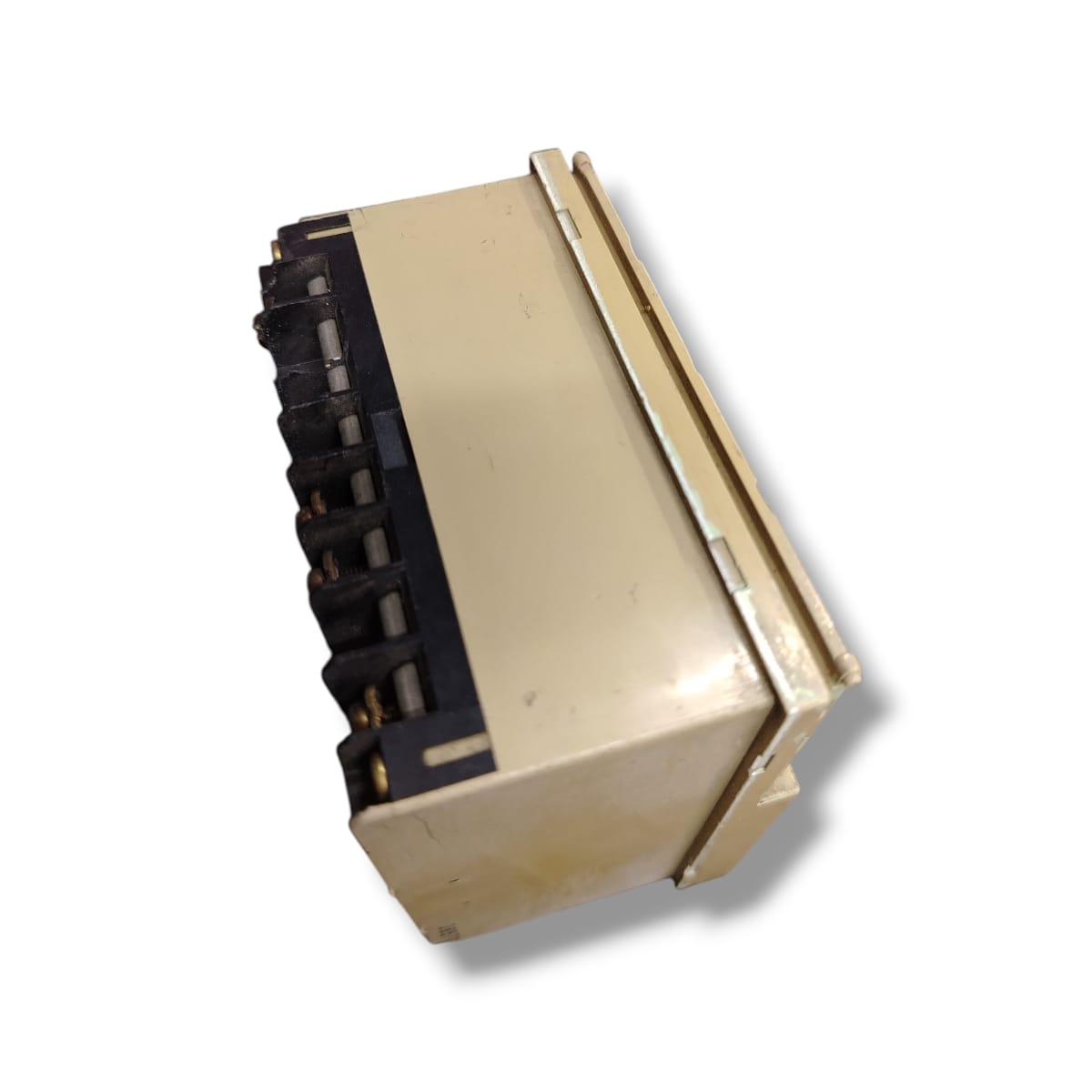

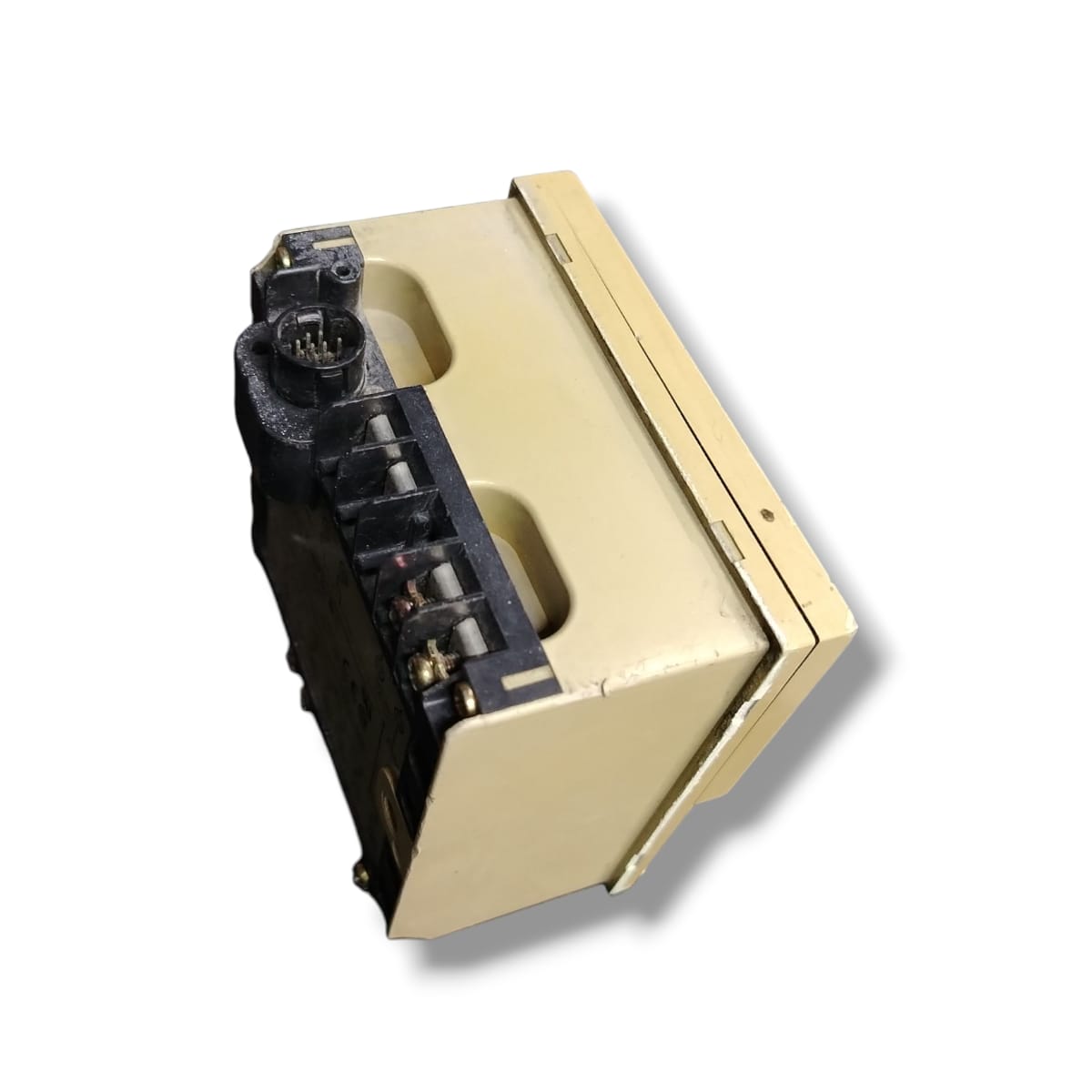

EQUIPO USADO CON DETALLE FUNCIONANDO
