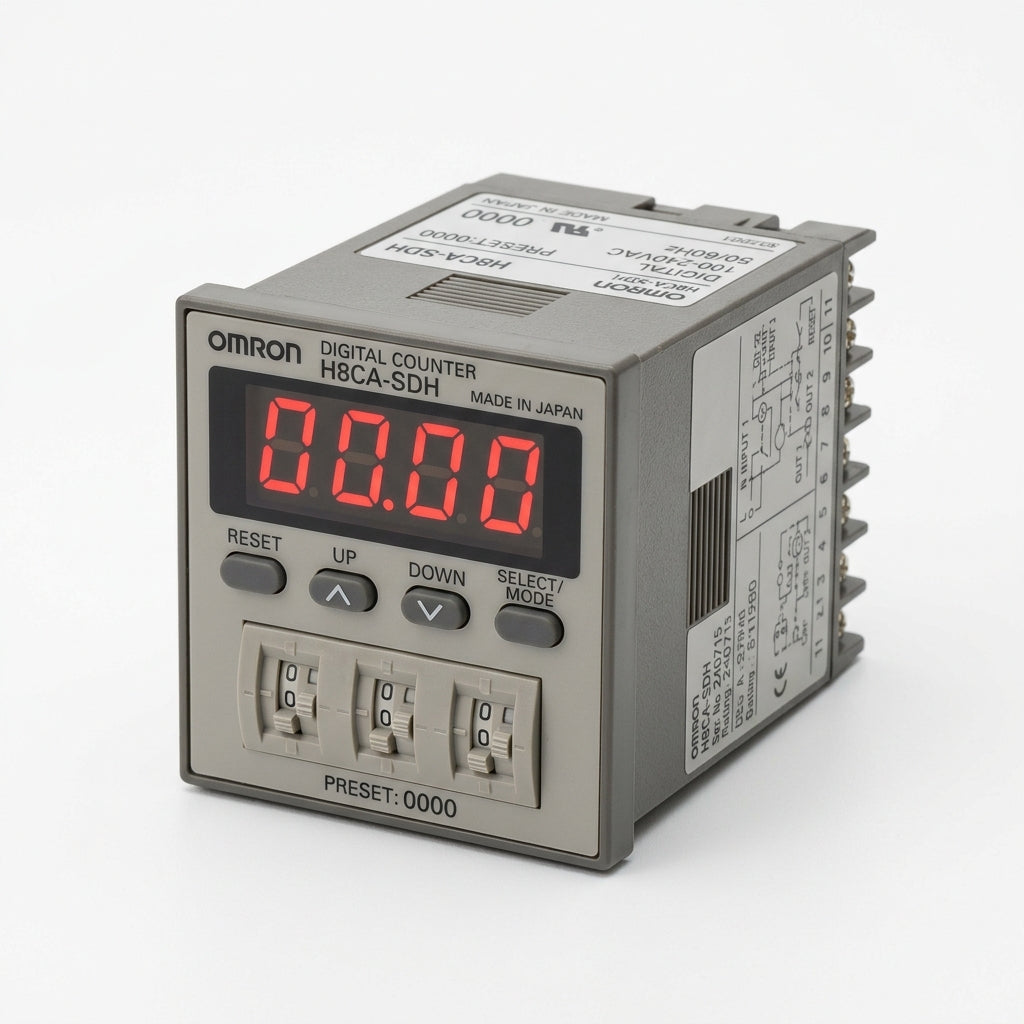

OMRON H8CA-SDH CONTADOR/TEMPORIZADOR (CON DETALLE)

OMRON H8CA-SDH CONTADOR/TEMPORIZADOR

Forma parte de la serie H8CA-S, que permite seleccionar entre funcionamiento como contador preset o como temporizador.

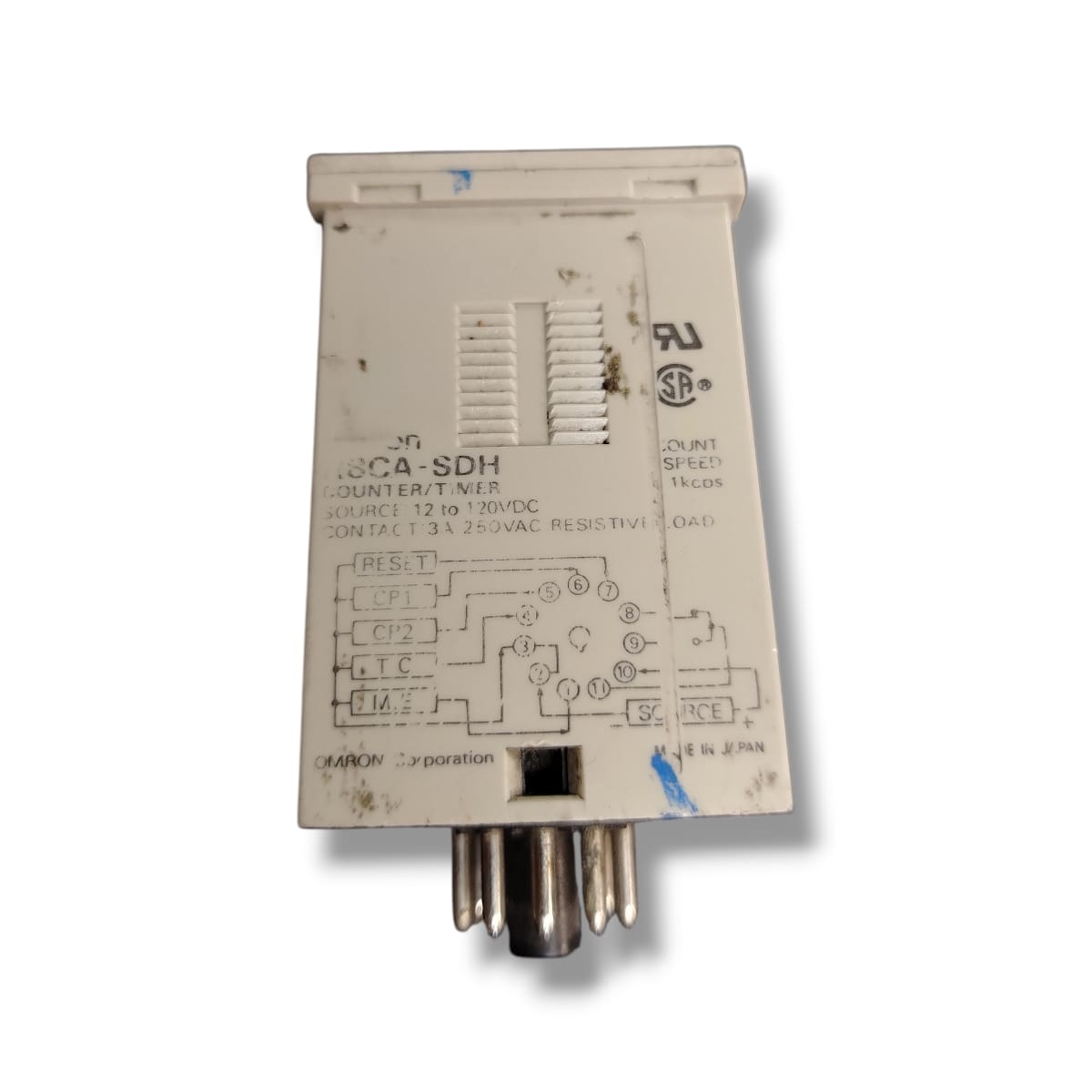

Corriente continua: 12 a 120 V DC.

Tiene tolerancia de voltaje aceptable, aproximándose al rango nominal (90-110 %) según aplicación.

Permite velocidad de conteo de hasta 1 kcps (1000 cuentas por segundo).

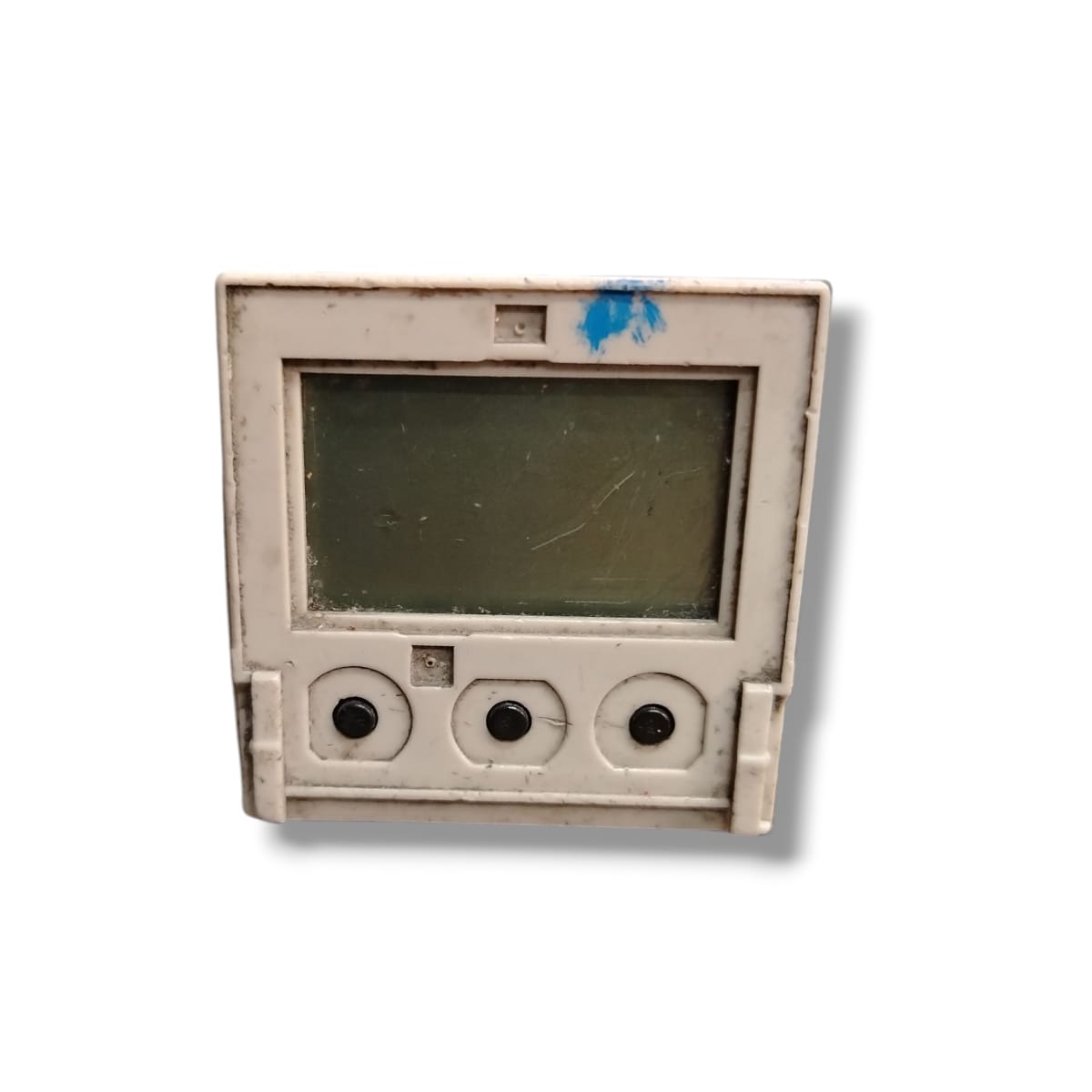

Pantalla LCD de 6 dígitos.

Dígitos de valor presente de 8 mm de alto; valor ajustado (preset/set) de 4 mm.

Ceros insignificantes pueden suprimirse (es decir, no mostrar los ceros iniciales en los valores de conteo o preset)

Conteo: de 0 a 999,999.

Temporizador: varios rangos desde fracciones de segundo hasta horas. Por ejemplo, hasta 9999.99 segundos, o hasta 99999.9 minutos o 99999.9 horas.

Múltiples modos de entrada para contador: entradas de conteo y reset.

En modo temporizador: entradas de inicio, puerta (gate), reset.

Tipo de salida: en este modelo SDH, salida de estado sólido (solid-state) con transistor de colector abierto ("open collector").

Corriente de salida máxima: típicamente 100 mA a 30 V DC para salida de estado sólido en estos modelos.

Tiene protección de memoria para preservar ajuste/preset en caso de falla de alimentación, con duración estimada de ~10 años a 20 °C.

Temperatura ambiente operativa: en general, entre -10 °C hasta +55 °C.

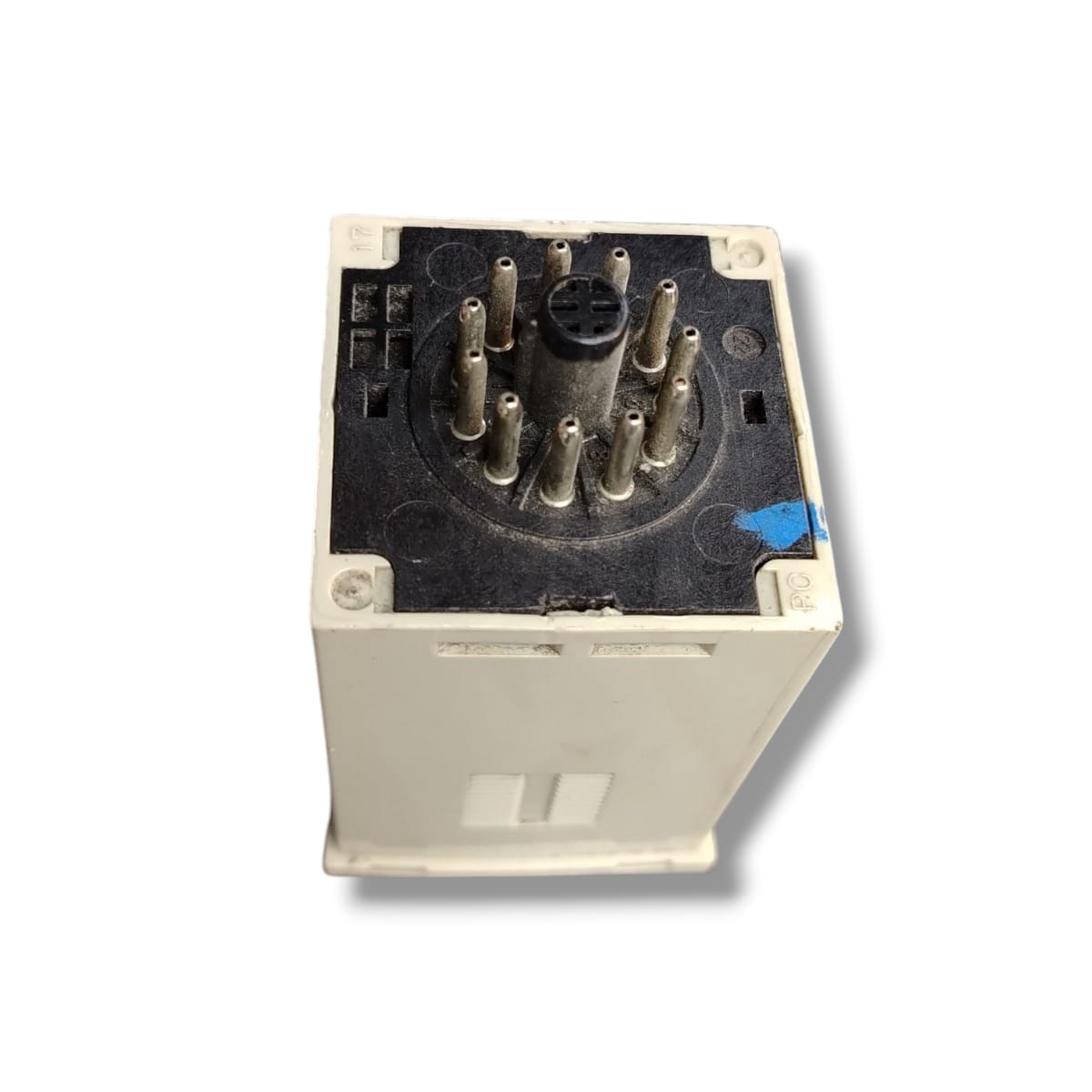

Diseño para montaje tipo DIN 1/16, montaje en superficie o embutido panel o riel DIN mediante socket apropiado.

Se trata de un dispositivo ya descontinuado (discontinued by manufacturer) según referencias de distribuidores.

EQUIPO USADO CON DETALLE  FUNCIONANDO
