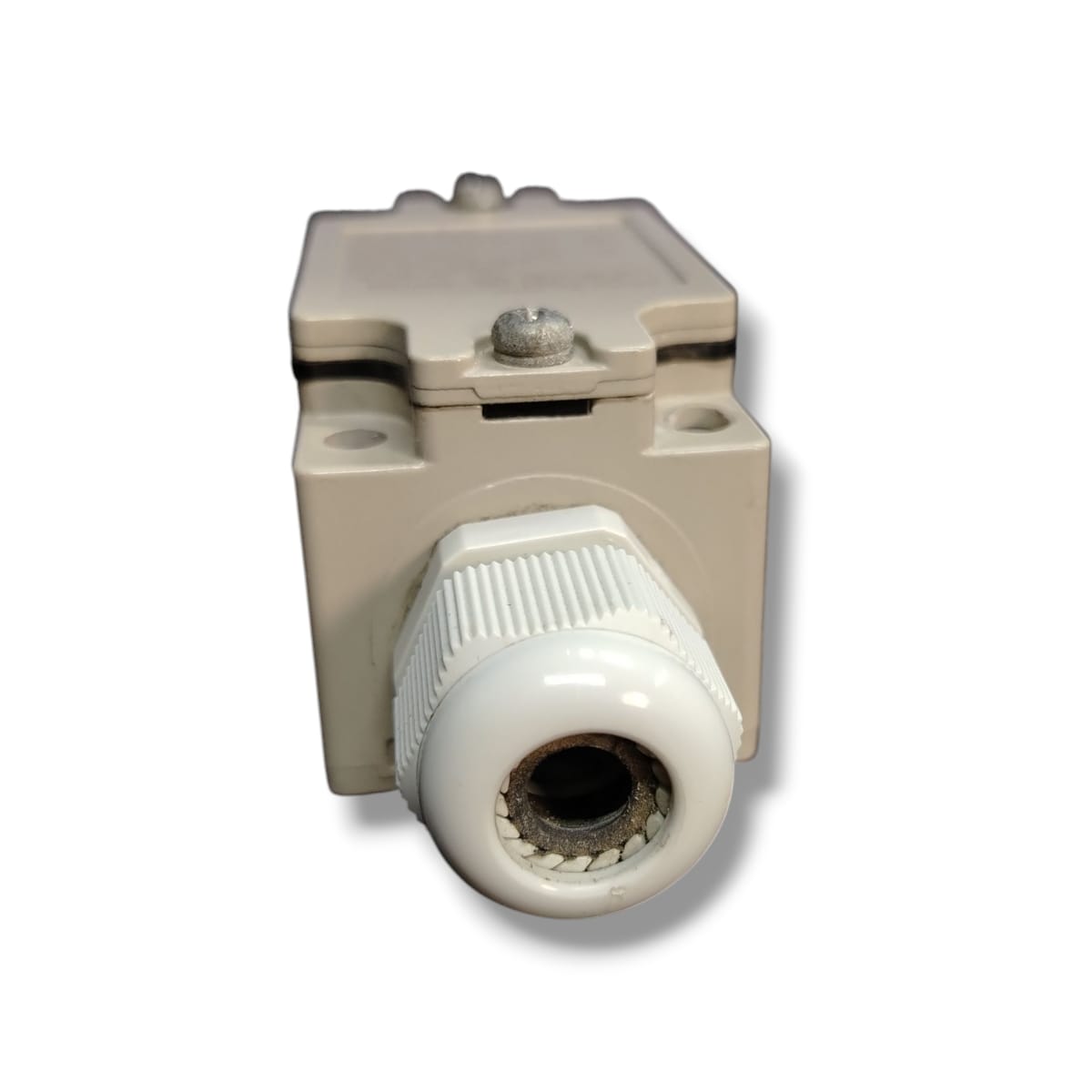

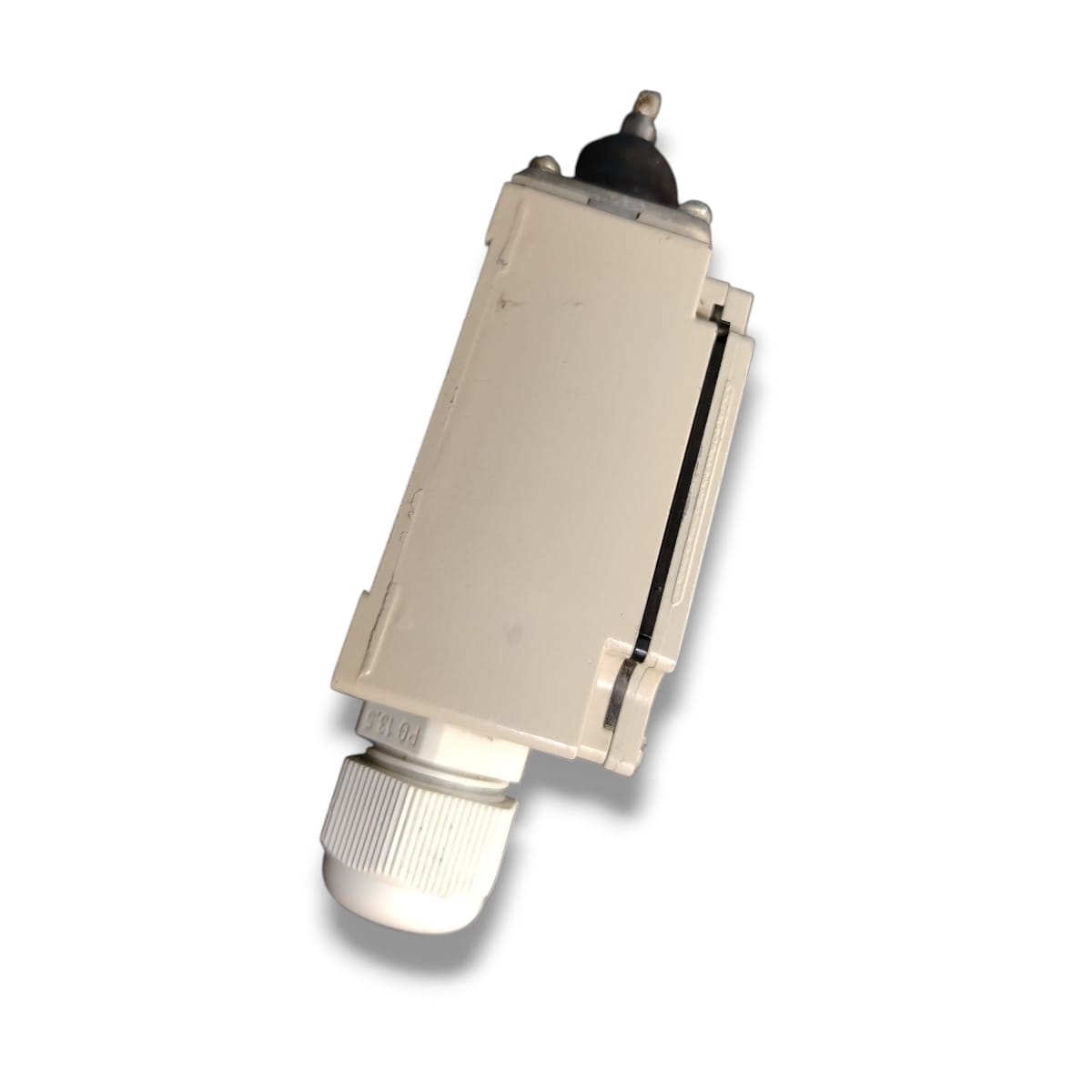

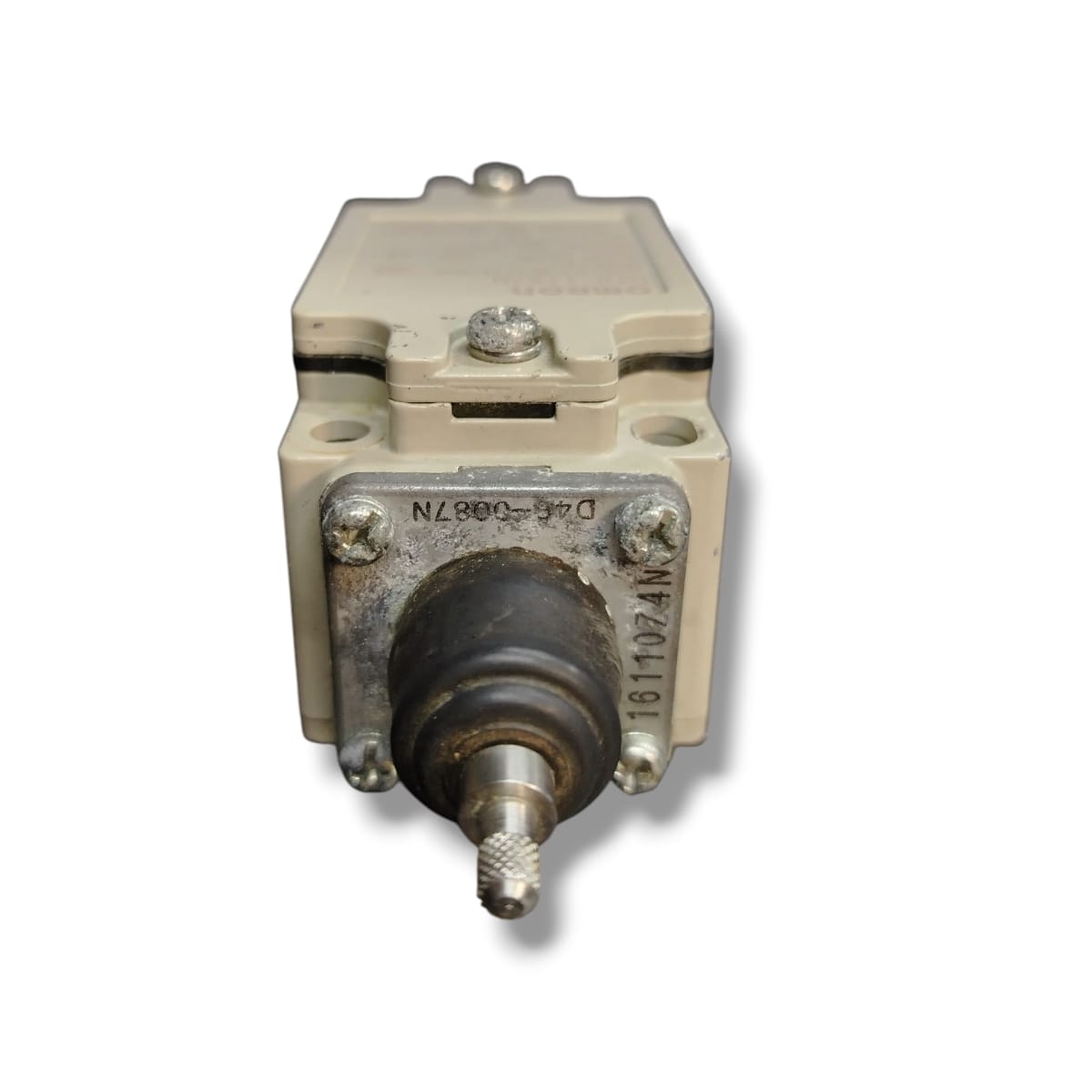

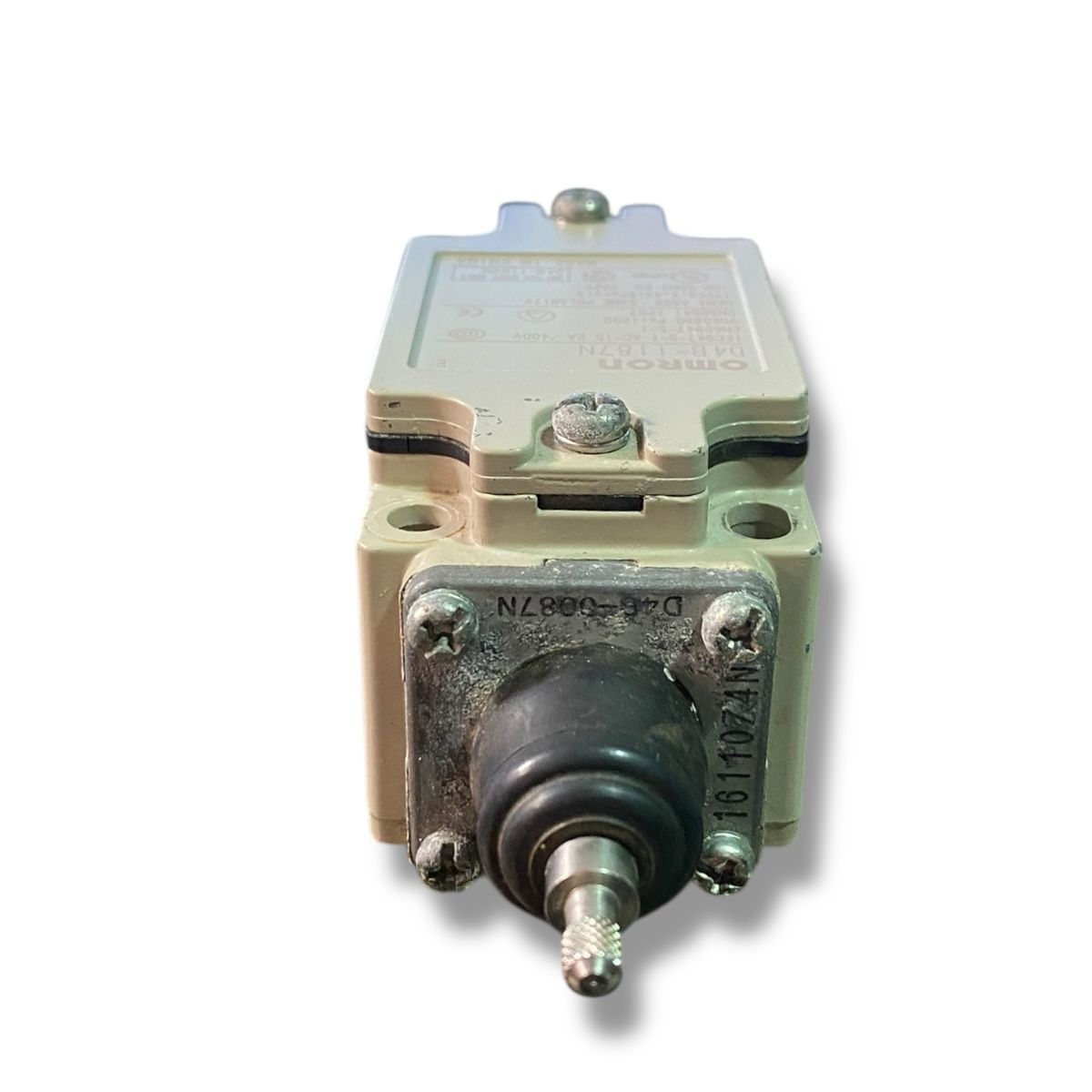

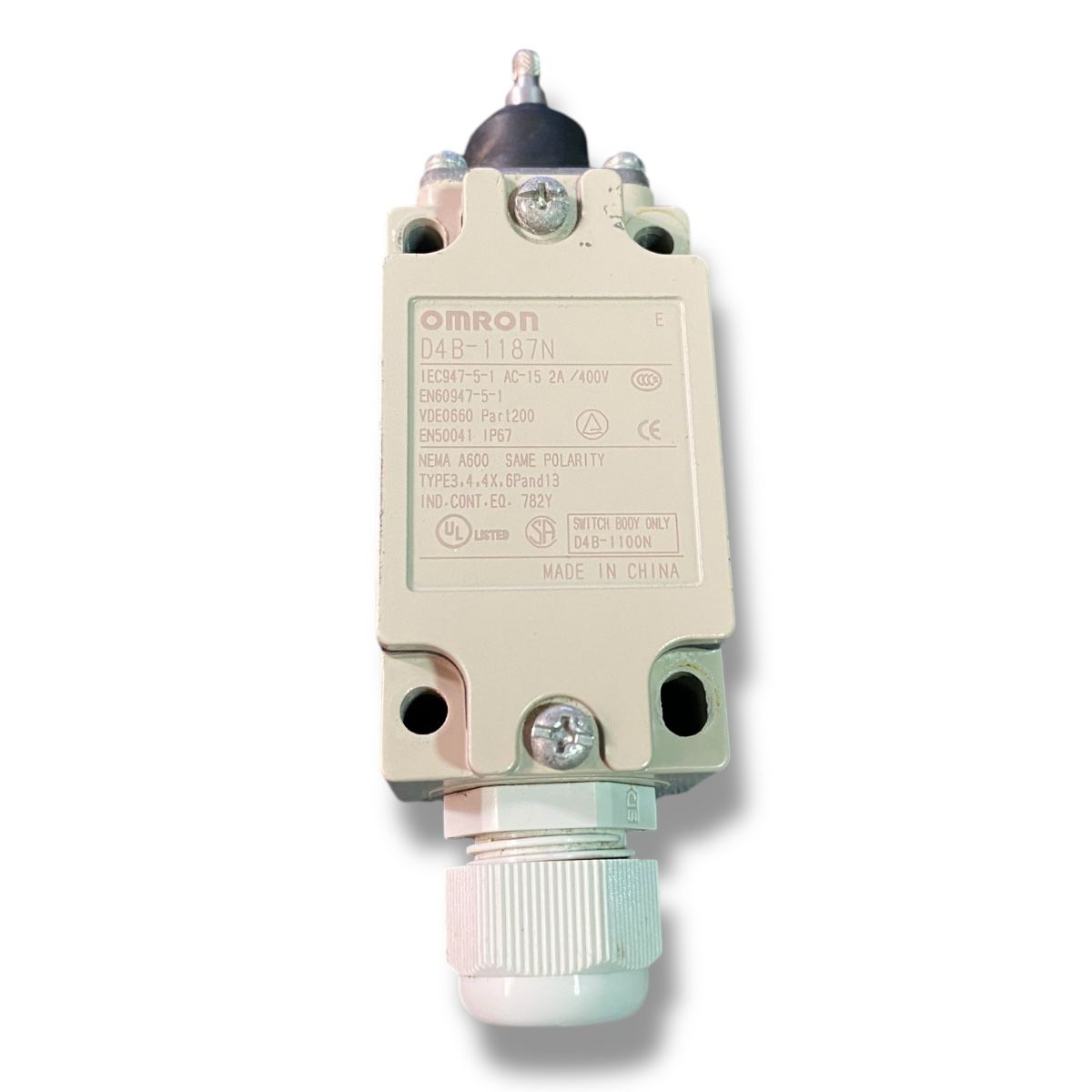

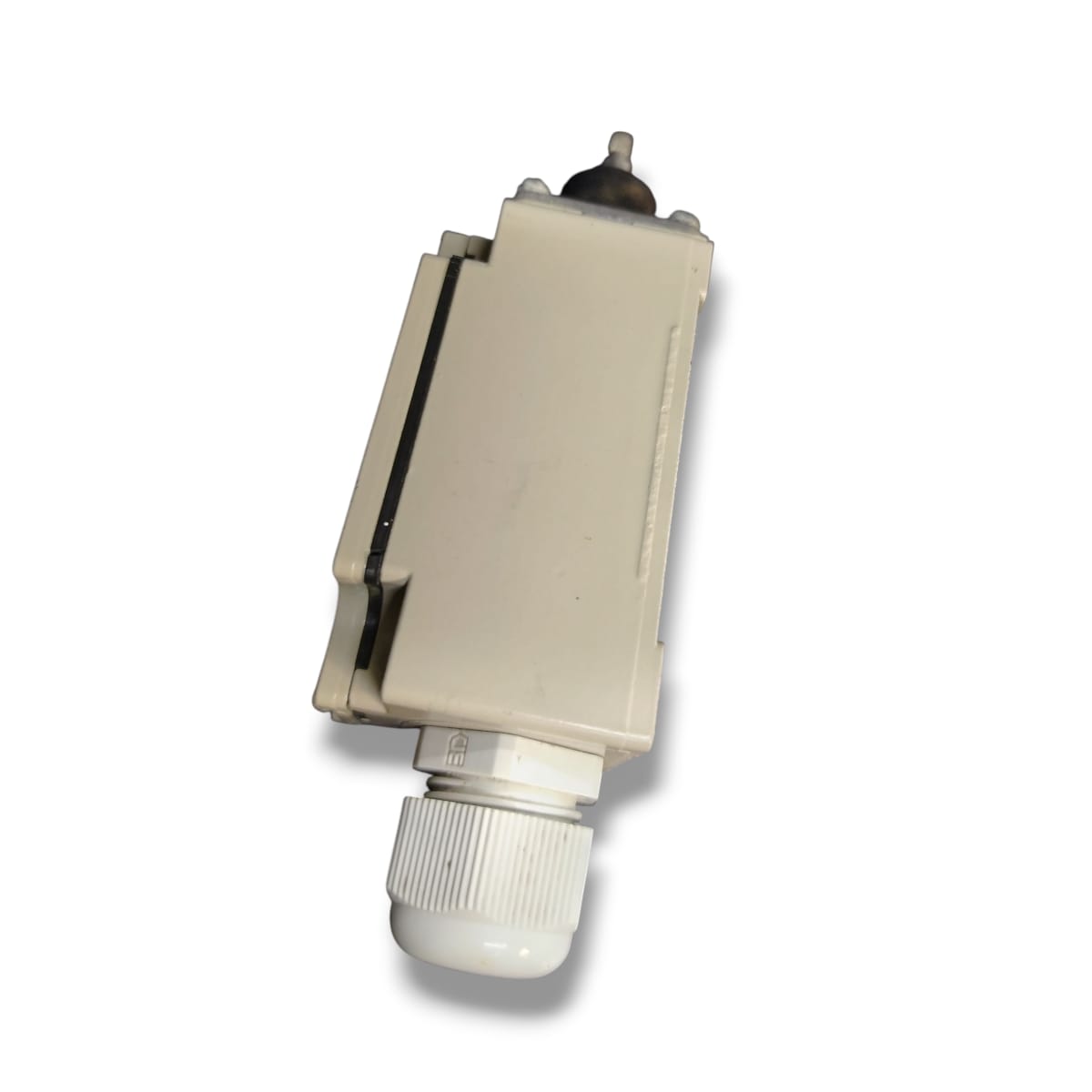

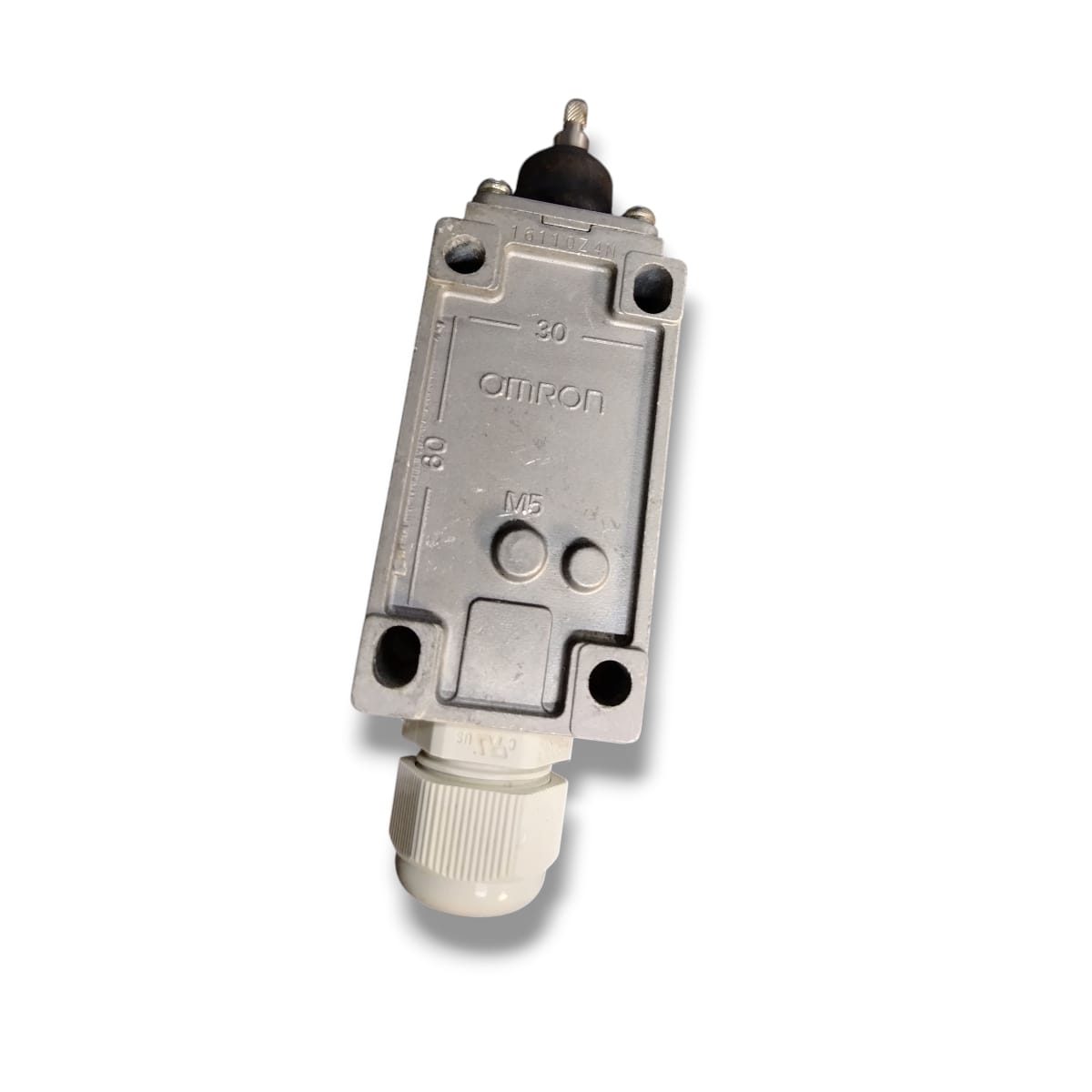

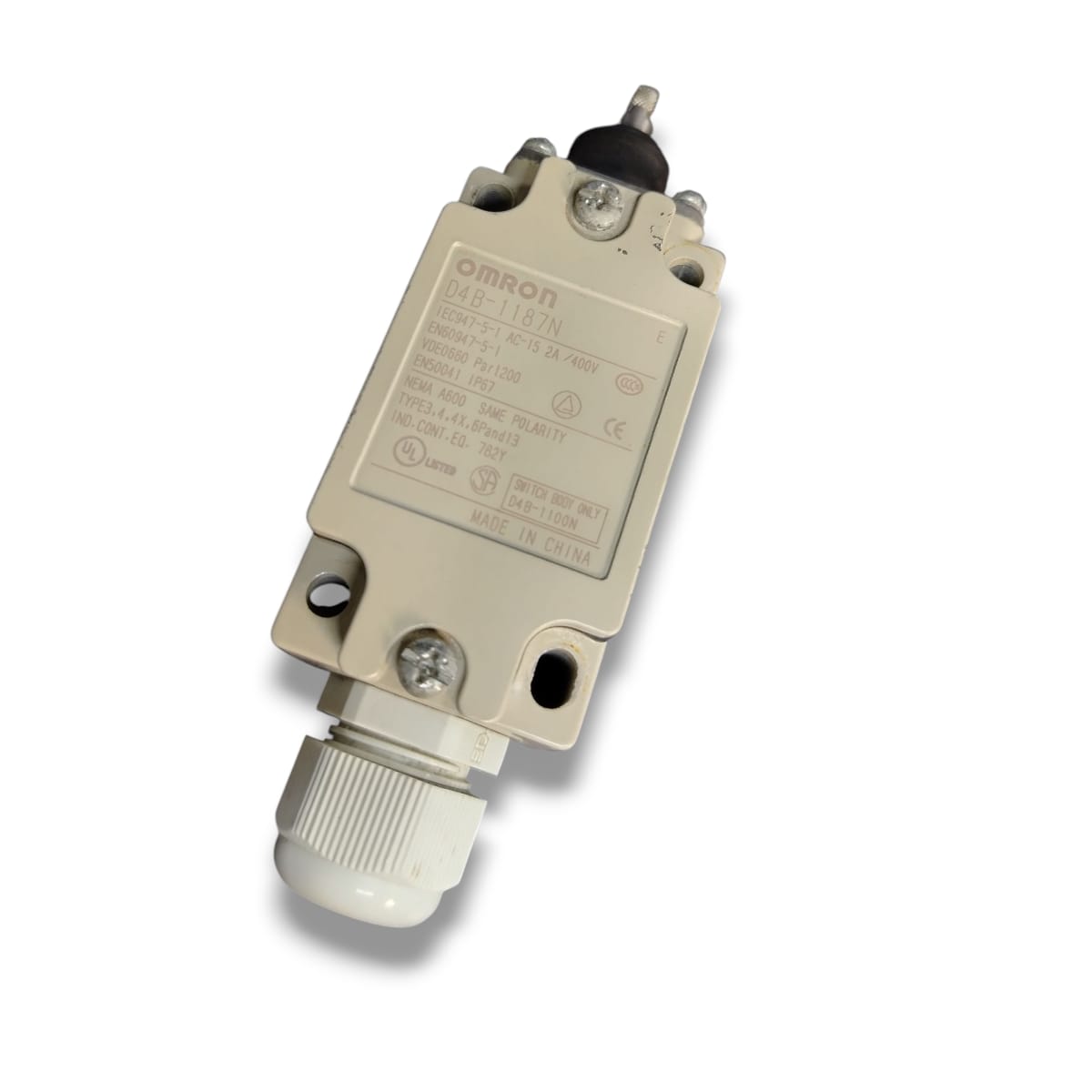

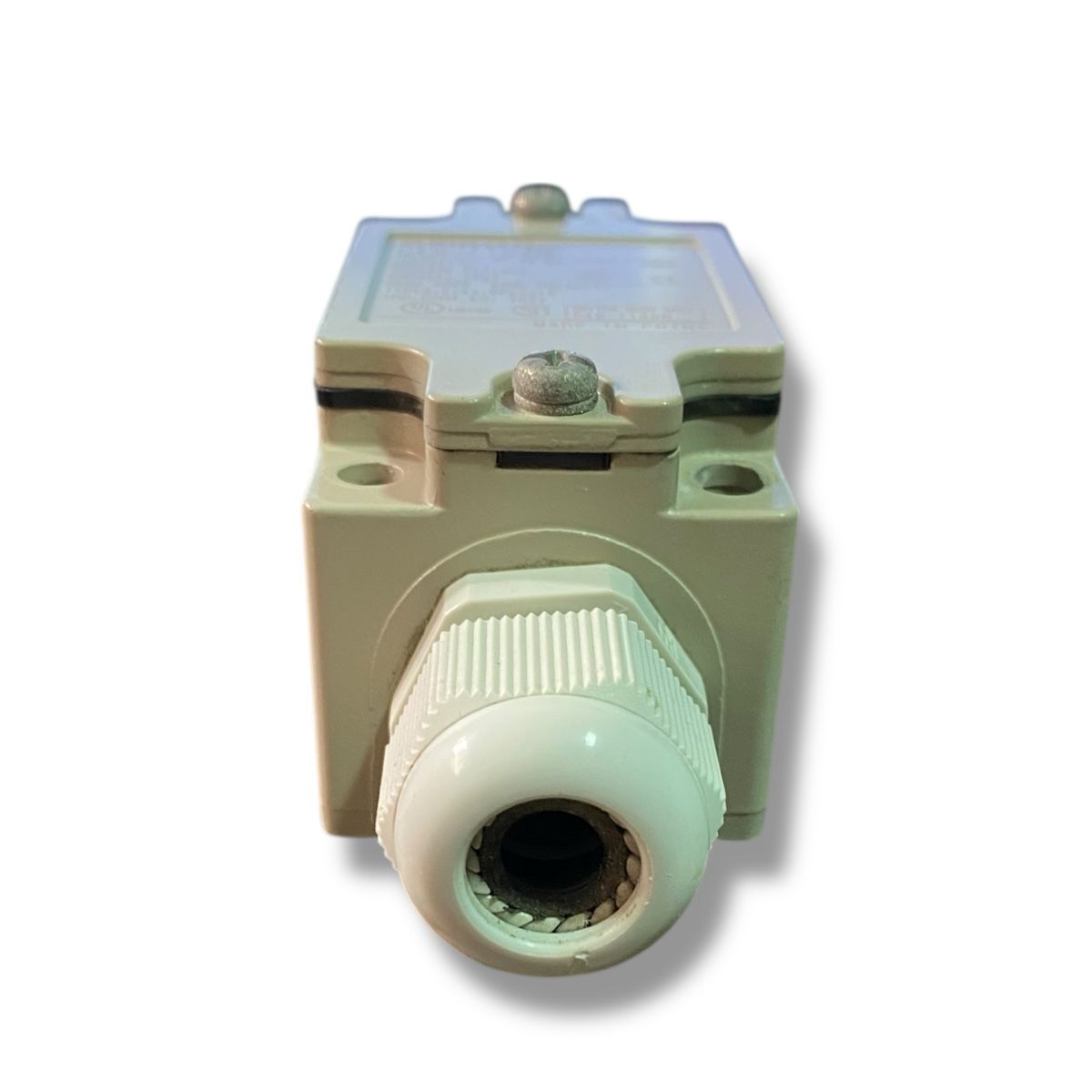

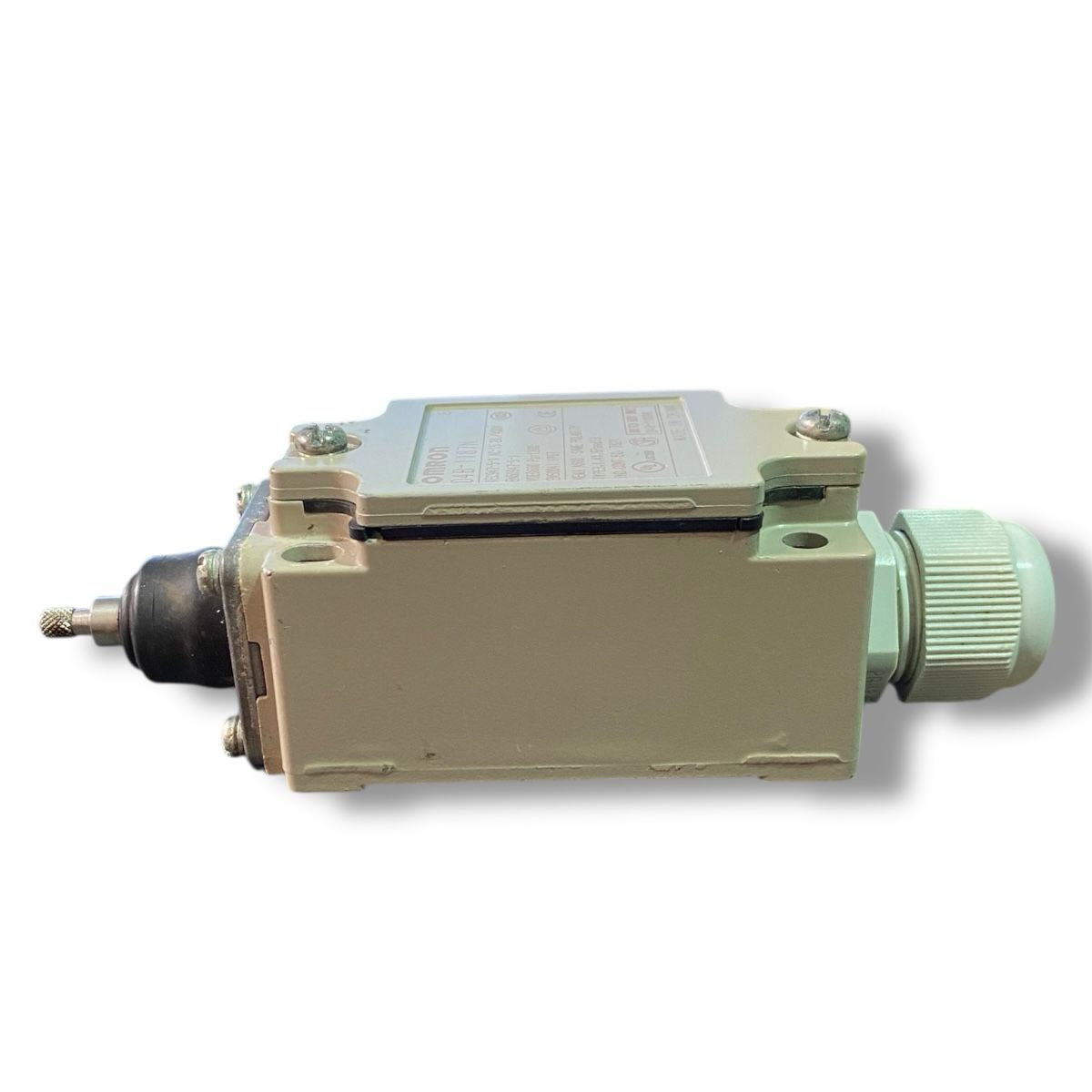

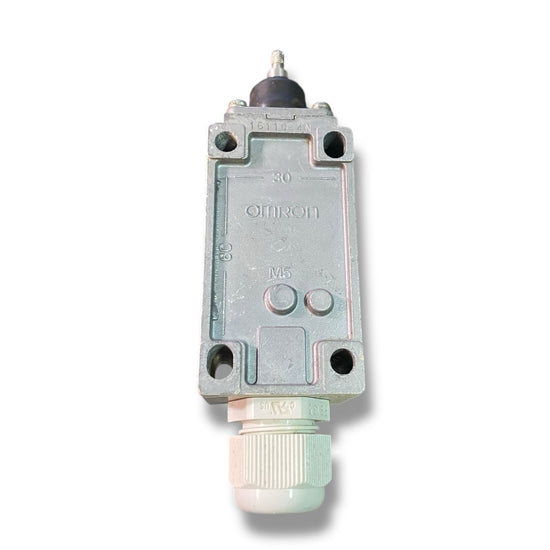

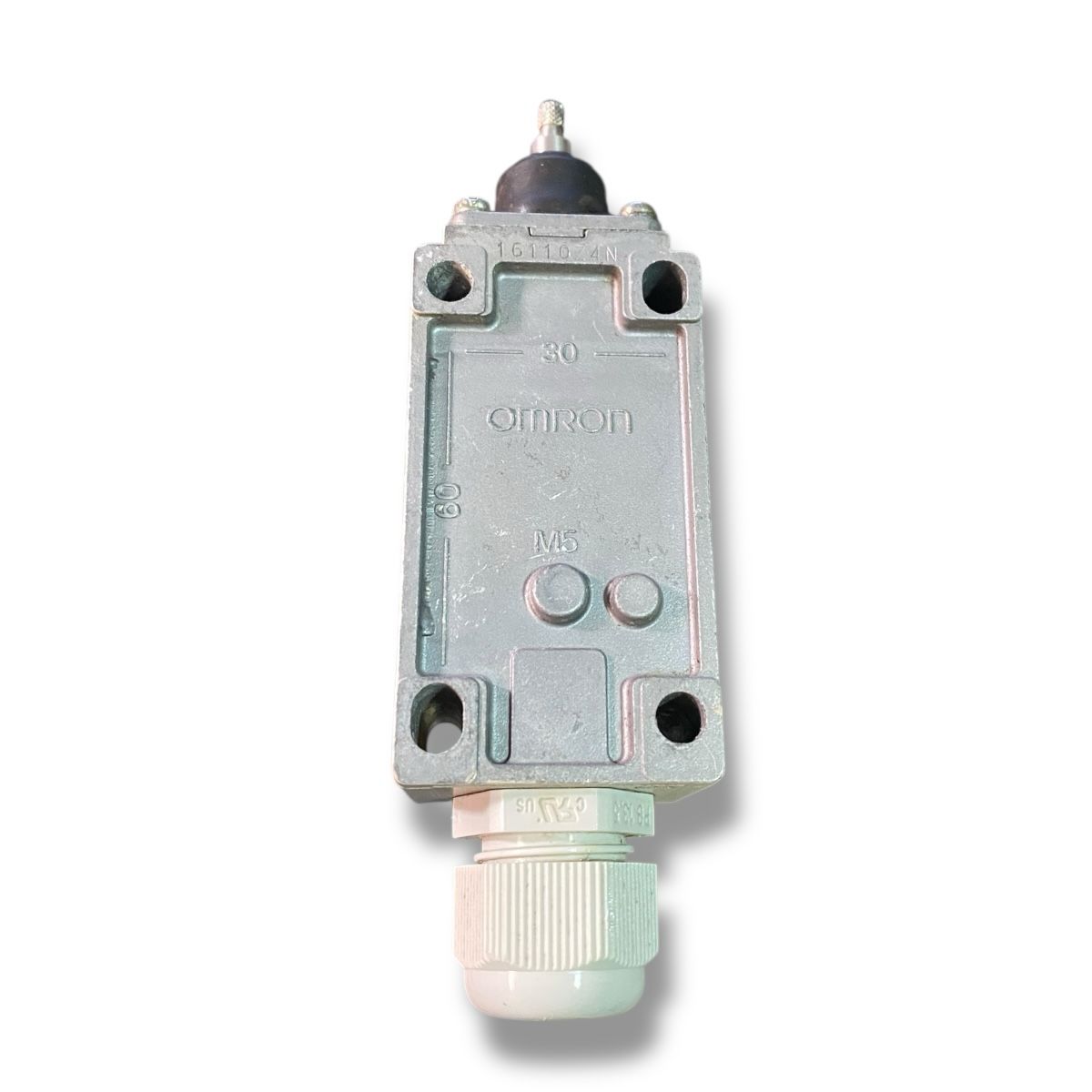

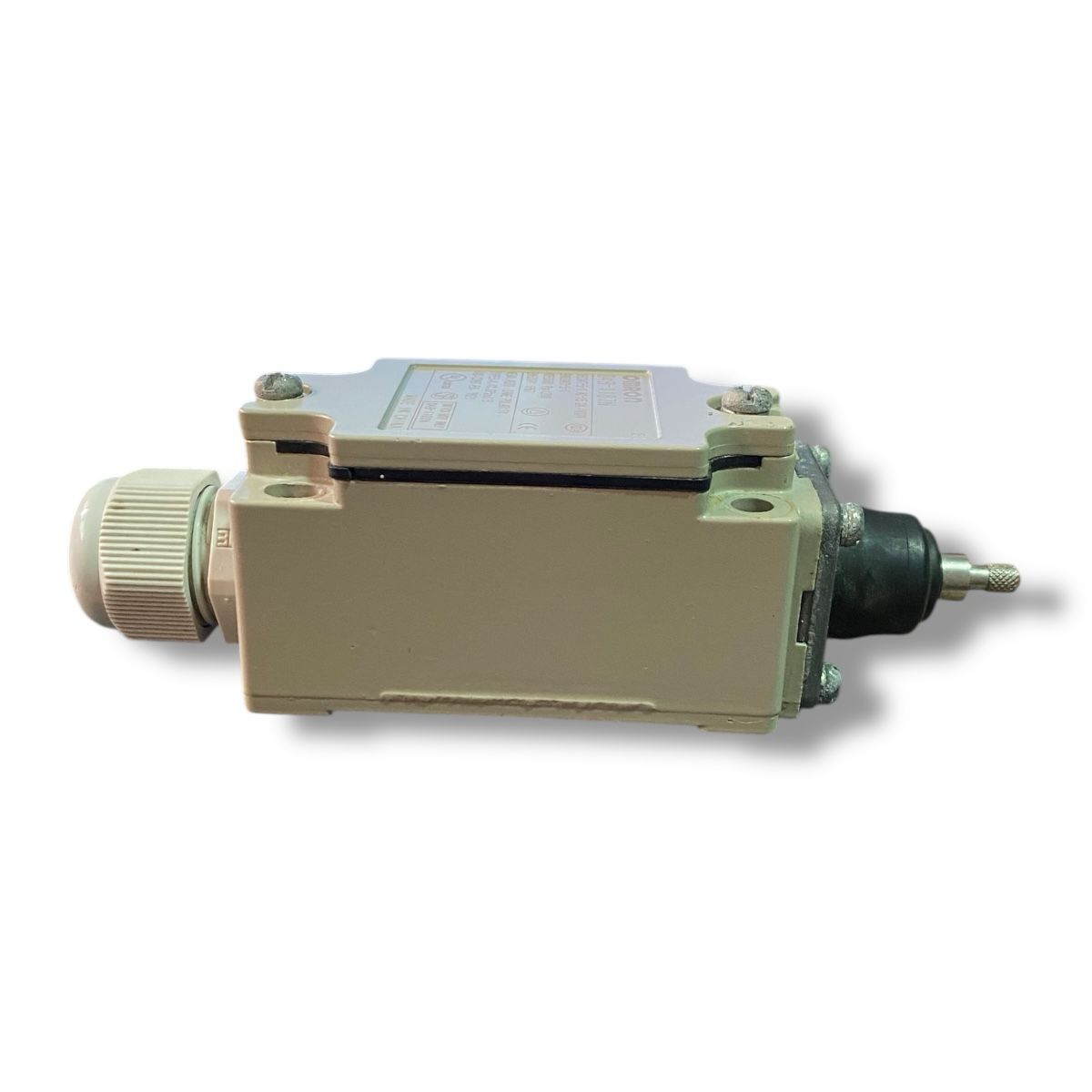

OMRON D4B-1187N INTERRUPTOR DE LIMITE

OMRON D4B-1187N INTERRUPTOR DE LIMITE

Interruptor de límite (limit switch) de acción rápida (snap action) con contactos SPDT (1 NC / 1 NO).

Con mecanismo de apertura directa para el contacto NC, lo que garantiza que en caso de falla como contactos soldados, se abra el circuito.

Carcasa metálica robusta.

Grado de protección: IP67 (polvo + inmersión temporal)

Temperatura ambiente: de –40 °C a +80 °C (sin formación de hielo)

Humedad: hasta 95 % máximo en condiciones normales

Para cargas resistivas: hasta 10 A a 125 VAC o 250 VAC

Para carga inductiva, lámparas, motores: las condiciones dependen del tipo de carga (factor de potencia, corriente de arranque, etc.)

Corriente DC: valores menores (por ejemplo 6 A DC) para aplicaciones en corriente continua

Resistencia de contacto: máximo 25 mΩ (en condiciones iniciales)

Aislamiento: resistencia mínima de 100 MΩ bajo 500 VDC entre terminales de igual polaridad y entre cada terminal y partes no conductoras.

Tensión de aislamiento nominal (Ui): 600 V (norma EN60947-5-1)

Tensión de impulso (soportada): entre distintos polos, entre mismos polos, y hacia tierra, típicamente en el rango de varios kV (según variante snap/slow)

Vida mecánica mínima: 30 millones de operaciones (modo snap-action)

Vida eléctrica (con carga resistiva de 10 A, 250 VAC): aproximadamente 500 mil operaciones

Fuerza de operación (máxima): ~9.41 N (según modelo)

Fuerza de liberación mínima: ~1.47 N

Carrera antes de actuar (pretravel) y sobremovimiento, desplazamientos diferenciales, etc.: depende de la configuración del actuador (palanca, varilla, etc.)

Velocidad operativa permitida: entre 1 mm/s y 0.5 m/s

Frecuencia de operación (máxima): mecánica hasta ~120 operaciones/minuto, eléctrica ~30 operaciones/minuto

Mecanismo interno que indica posición operativa, permite ajustes de palanca en ángulos (cada 90°) y engranajes para asegurar la posición del actuador.

Conformidad con normas de seguridad: cumple con estándares como EN 60947-5-1, directivas de maquinaria, directiva de baja tensión, ISO 14119, etc.

Certificaciones adicionales: UL, CSA, CCC (dependiendo de versión)

Clase de contaminación (pollution degree) = 3 (según EN60947-5-1)

EQUIPO USADO FUNCIONANDO
