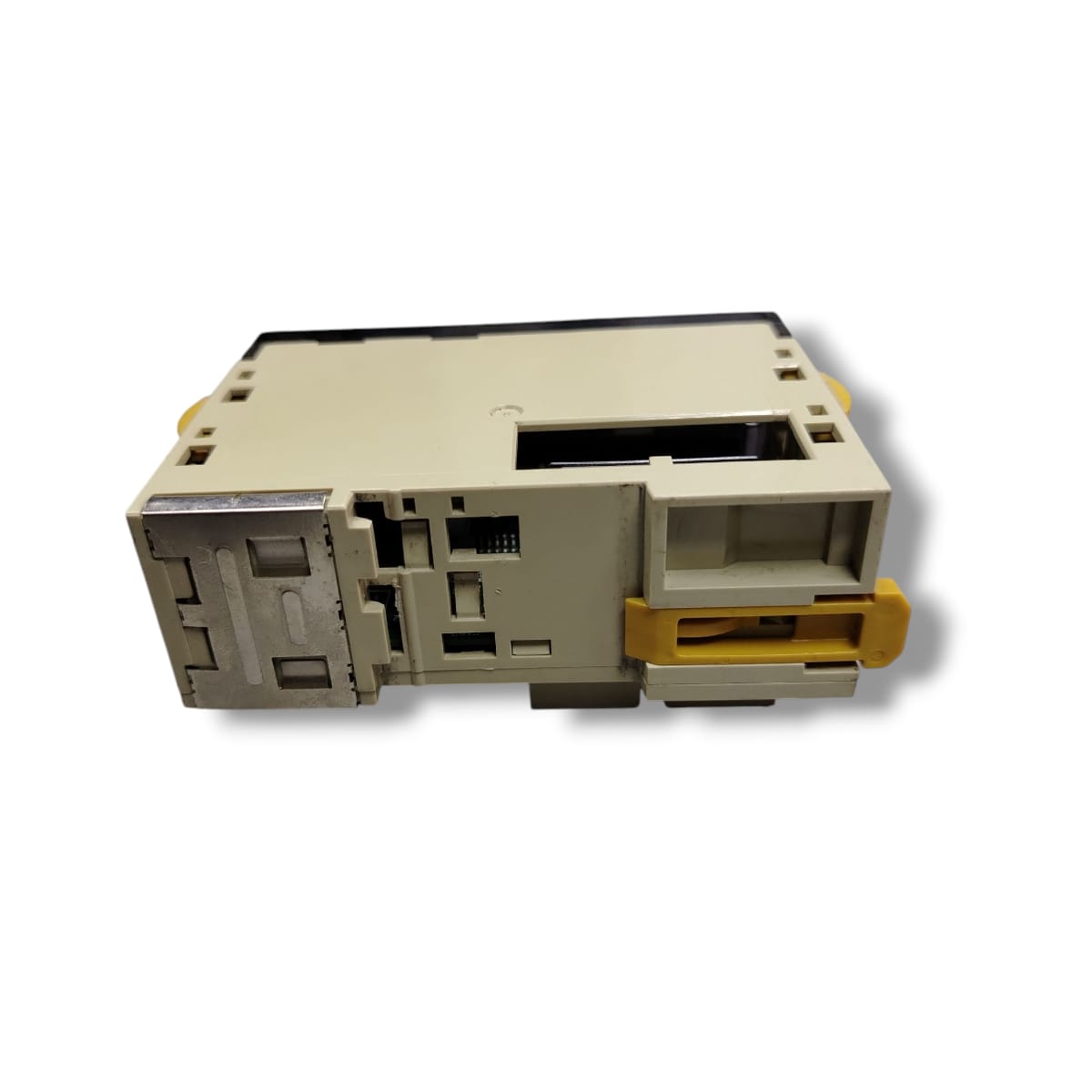

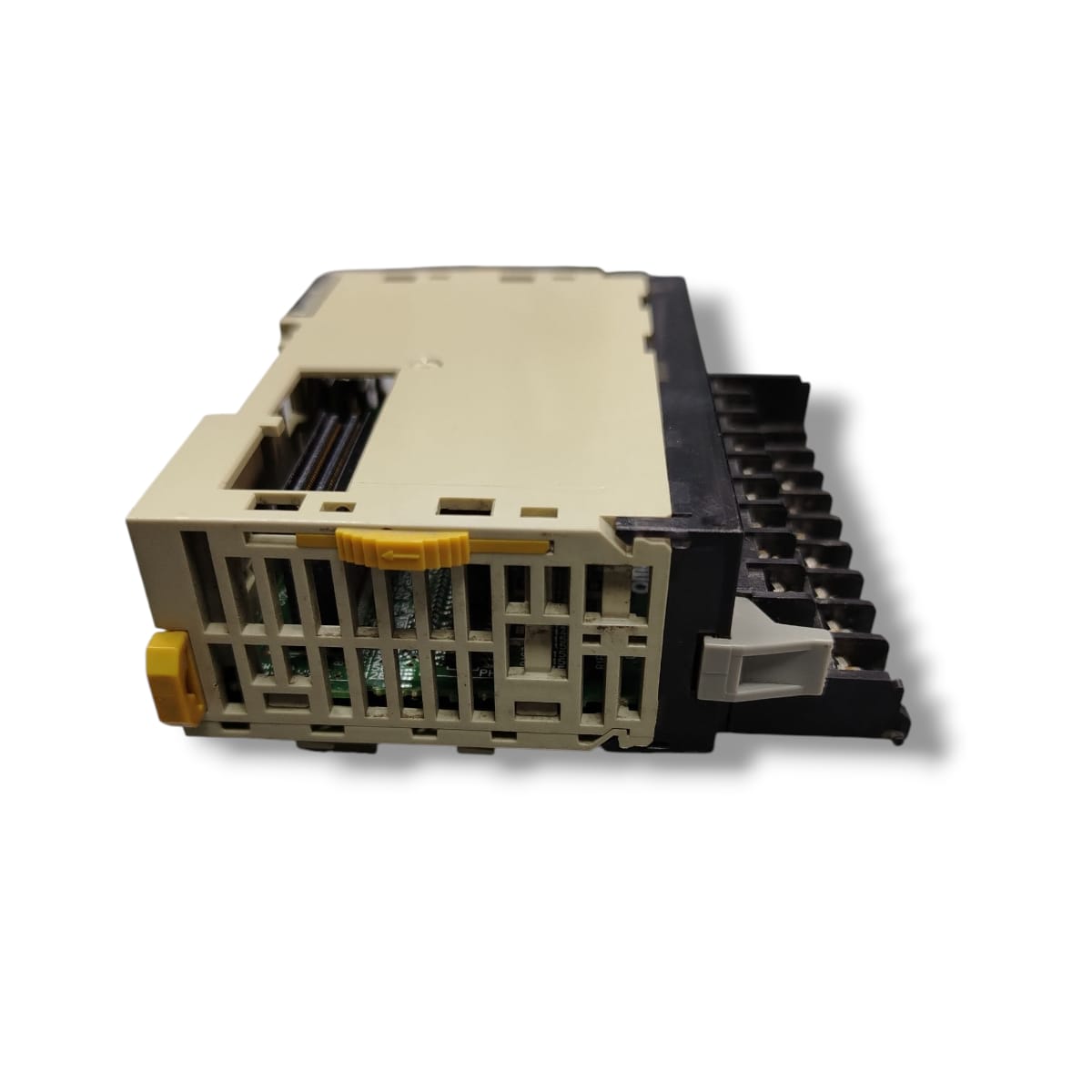

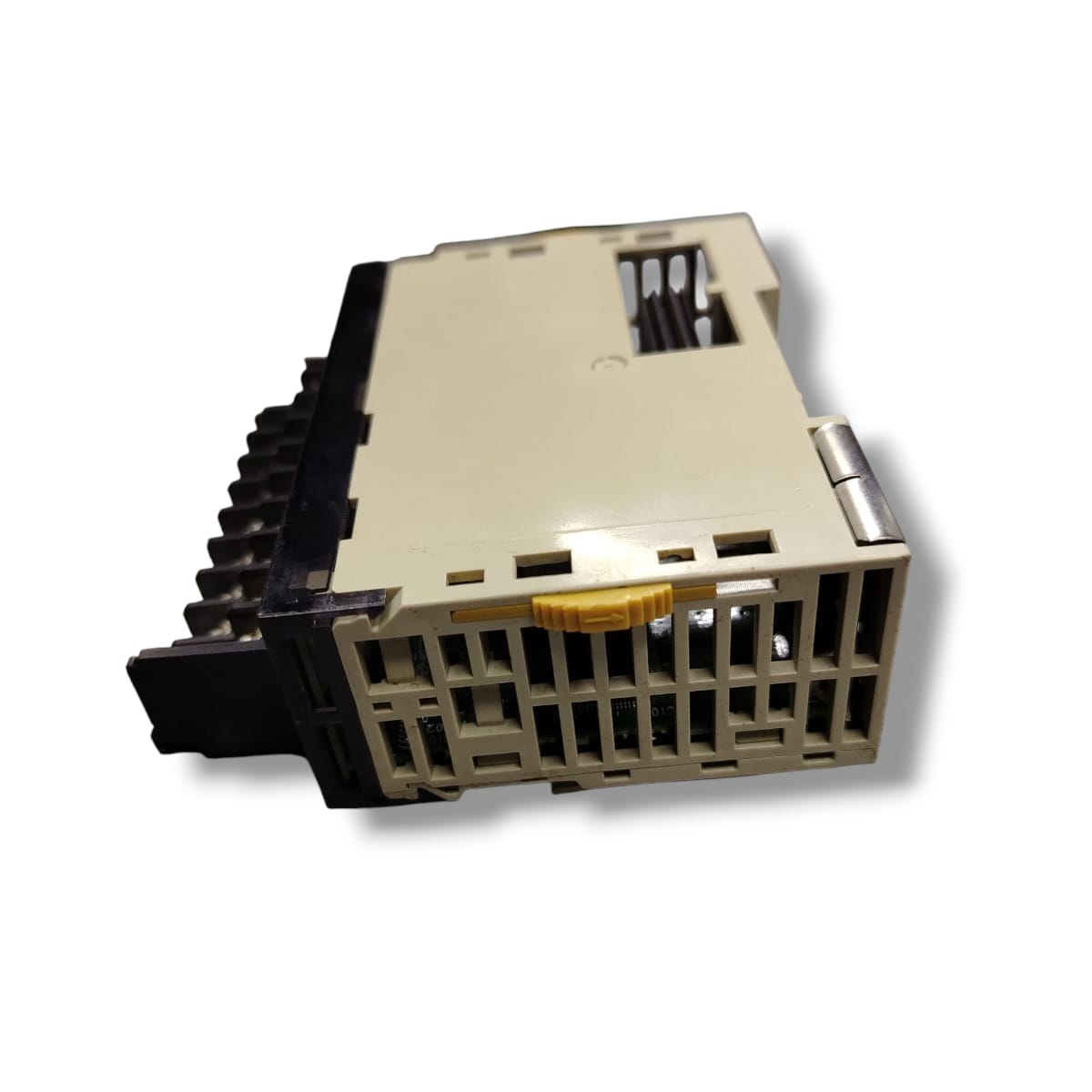

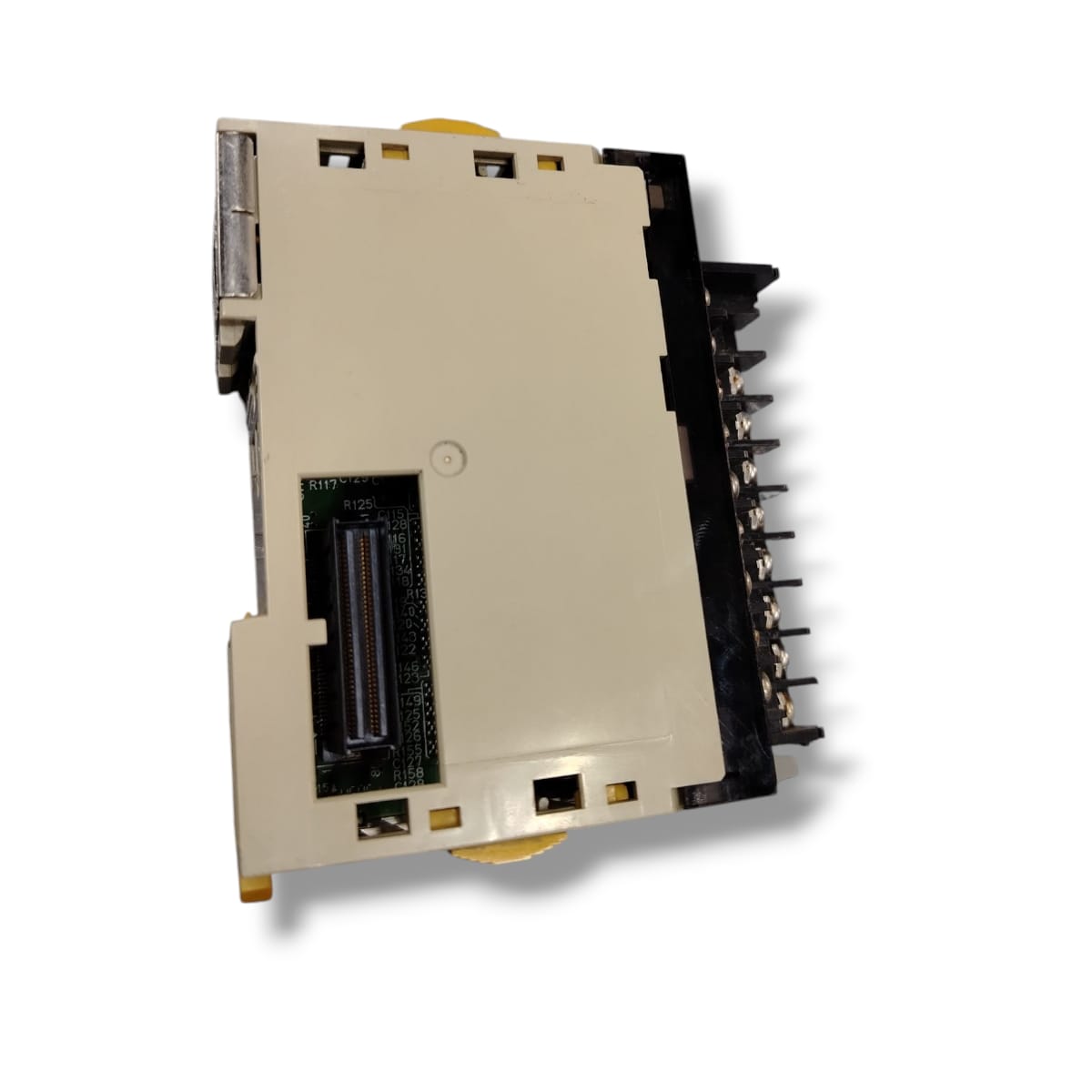

OMRON CJ1W-1D211 MODULO DE SALIDA

OMRON CJ1W-1D211 MODULO DE SALIDA

El CJ1W-OD211 es un módulo de salida con transistores (salidas tipo “sinking”) integrante de la serie CJ1 de PLCs de OMRON. Se utiliza como módulo de expansión para agregar salidas digitales controladas desde la CPU del sistema.

Opera con una tensión de alimentación nominal de 12 a 24 V DC para las salidas. Cuenta con 16 puntos de salida transistor tipo NPN (sinking). Las salidas tienen protección interna contra sobrecorriente. El rango de voltaje permitido para las salidas es típicamente 0 a 30 V DC.

El módulo permite tiempos de conmutación rápidos: su tiempo de activación (ON) es de alrededor de 15 µs y su tiempo de desactivación (OFF) es de aproximadamente 80 µs. Al nivel de señal, cada salida puede manejar cargas hasta cierto límite de corriente (dependiendo de la versión) siempre que se respeten las especificaciones de voltaje y disipación térmica. Las especificaciones de la hoja de datos mencionan que el módulo requiere una alimentación adecuada y ventilación según carga para evitar sobrecalentamiento.

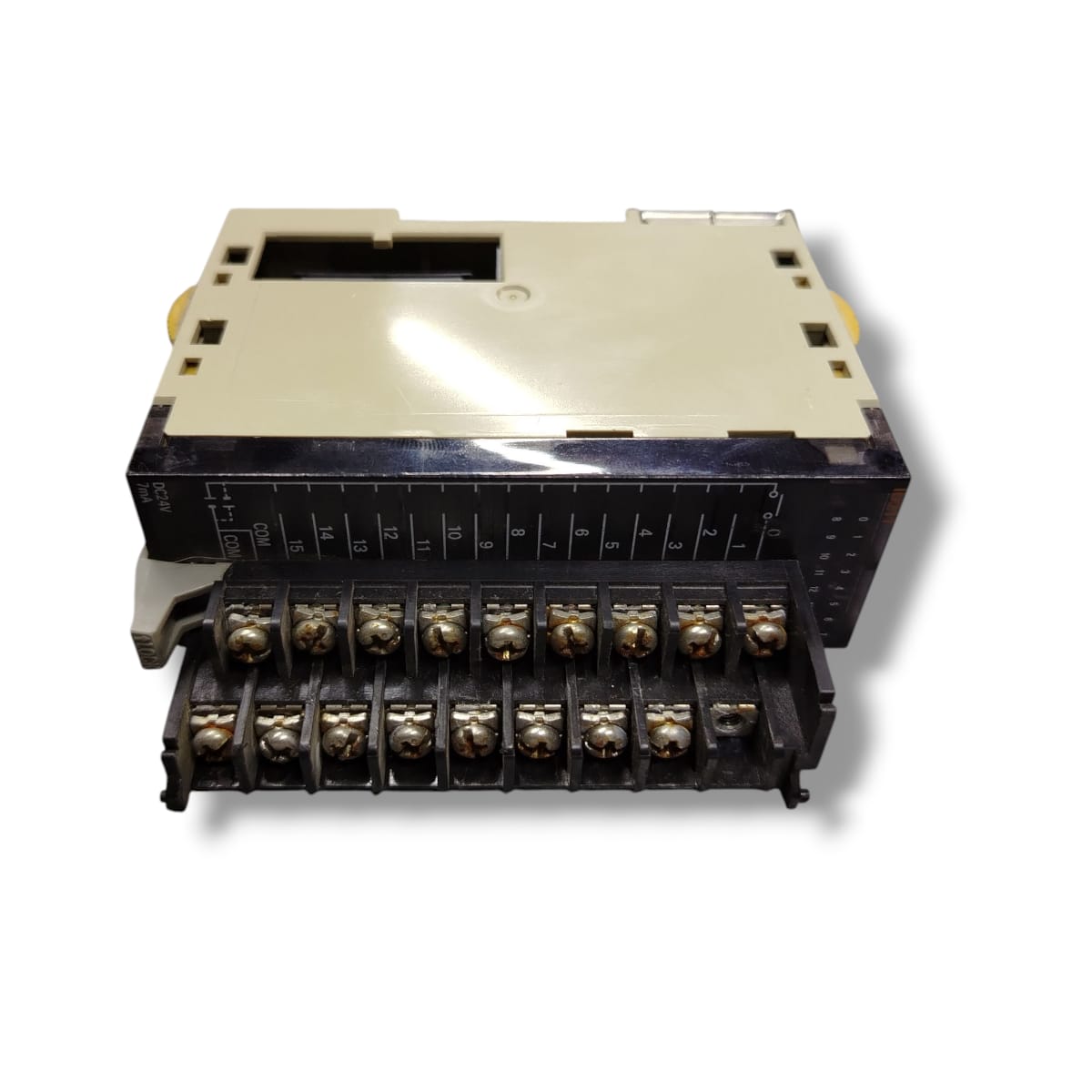

El módulo se monta en la zona de expansión del rack del PLC, conectándose mediante el bus interno de OMRON. Los terminales externos permiten conectar las cargas (actuadores, solenoides, etc.) directamente a las salidas del módulo etiquetadas como A0-A7 y B0-B7.

No tiene entradas, ya que su función es exclusivamente de salida digital. Las salidas cambian de estado bajo control de la lógica del PLC central.

Para condiciones de operación, el módulo está diseñado para operar en ambientes industriales típicos, con tolerancias de temperatura dentro del rango operativo del PLC CJ1 y niveles de humedad compatibles con el equipo. Debe observarse que, al agregar carga en todas las salidas, puede requerirse disipación de calor adicional o considerar límites de corriente total del rack. La hoja de datos sugiere respetar los límites de carga por salida y totales del conjunto.

EQUIPO USADO FUNCIONANDO
